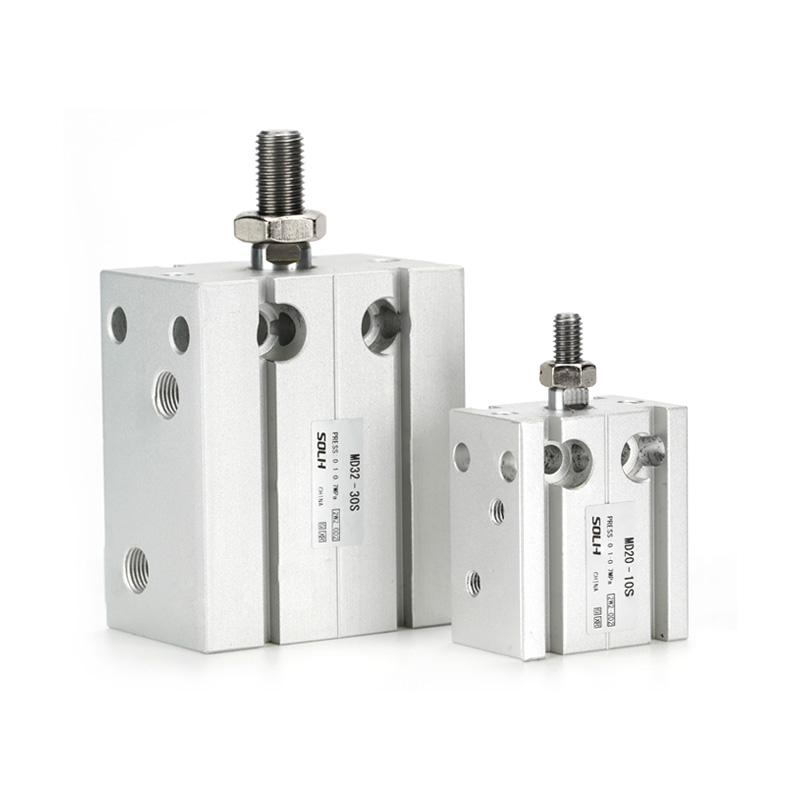

Компактний циліндр серії MD з можливістю монтажу на кілька кріплень

Бренд:SOLH від Richge Technology

Огляд серії продуктів

     Серія SOLH MD — це стандартний багатопозиційний мініатюрний циліндр вільного монтажу з монтажними отворами повного кола, ультратонкої форми блоку та можливістю встановлення під довільним кутом. Розроблено для вузького замкнутого простору обладнання, компонування високої щільності та робочих станцій періодичного викидання та позиціонування з невеликим навантаженням.

     5 повних підмоделей задовольняють вимоги до одинарного/подвійного стрижня, одинарної/подвійної дії, фіксованого/регульованого ходу:

     -- MD: Однострижневий подвійної дії (стандартний універсальний тип)

     -- MSD: один стрижень односторонньої дії (пружина висувається)

     -- MTD: один стрижень односторонньої дії (пружина втягується)

     -- MDD: подвійний стрижень подвійної дії (антиторсіон без обертання)

     -- MDJ: подвійна тяга подвійної дії з заднім регульованим ходом

Універсальна базова таблиця технічних специфікацій

Структурний дизайн і основні переваги продуктивності

  1. Повний 6-направлений багатопозиційний монтаж

     -- Рівномірні різьблені отвори, розподілені спереду, ззаду, ліворуч, праворуч, зверху та знизу корпусу циліндра; можна закріпити в будь-якій площині і під будь-яким кутом. Кілька циліндрів, розташованих поруч, паралельно забезпечують максимальне використання простору шафи.

  2. Ультратонкий блочний легкий корпус

     -- Товщина стінок на 30%~50% менша, ніж у стандартних циліндрів круглого корпусу, основний корпус із литого під тиском легкого алюмінієвого сплаву для мініатюрної конструкції механізму.

  3. Самозмащувальний підшипник штока поршня

     -- Вбудована самозмащувальна втулка з низьким коефіцієнтом тертя на поршневому штоку, безмасляна робота, тривалий термін служби та стабільний плавний рух.

  4. Стандартні пази для кріплення магнітного вимикача

     -- Спеціальні трапецієподібні канавки ковзання з обох боків корпусу циліндра; легкий монтаж, демонтаж і зміна положення магнітних герконів без додаткових кронштейнів.

  5. Вбудований передній гумовий буфер

     -- Інтегрований буфер на кінці штока поглинає ударну вібрацію, зменшує робочий шум і захищає невеликі пристосування та заготовки.

  6. Розширювана подвійна штанга та варіанти регульованого ходу

     -- Подвійний стрижень MDD: потужна стійкість до кручення, нульове поворотне відхилення, стабільне лінійне напрямне під боковим навантаженням

     -- Регульований хід MDJ: задній гвинт тонкої настройки для регулювання межі ходу, гнучкий для вимог змінної довжини позиціонування

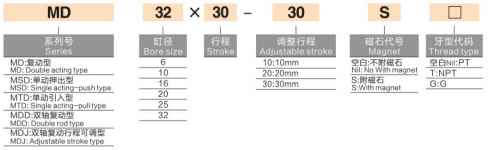

Повні правила найменування моделі

  1. Модель 1: Стандартний однострижневий MD16×30S подвійної дії

     -- MD = код серії, однострижневий компактний циліндр подвійної дії

     -- 16 = діаметр отвору (мм)

     -- 30 = базова довжина ходу (мм)

     -- S = вбудоване магнітне кільце (порожнє = без магніту)

  2.Модель 2: Регульована подвійна штанга MDJ20×20-10S

     -- MDJ = подвійна тяга подвійної дії з регулюванням заднього ходу

     -- 20 = Розмір отвору (мм)

     -- 20 = фіксований базовий штрих

     -- 10 = регульований додатковий хід (загальний хід = 20 + 10 = 30 мм)

     -- S = Вбудоване магнітне кільце, додатковий суфікс

Таблиця теоретичної потужності тяги (одиниця: Н)

Покрокова інструкція з вибору та типове застосування

  1. Основні правила вибору

     -- Пріоритет обмеження простору: вузька порожнина для встановлення, щільне розташування, вимога до монтажу під різними кутами → Виберіть компактний блок-циліндр серії MD

     -- Перевірка умов навантаження: Чисте легке осьове навантаження без бічного відхилення → Стандартний одинарний стрижень MD; Бічне скручування / зміщене бокове навантаження існує → Модель MDD з подвійним стрижнем проти обертання

     -- Потреба в налаштуванні ходу: хід змінного позиціонування потребує точного обмеження → Варіант із подвійним стрижнем із регульованим ходом MDJ

     -- Сигнал зворотного зв'язку: додайте суфікс S із магнітним перемикачем CMSH/DMSH для виявлення ходу ПЛК

  2. Типові сценарії промислового застосування

     -- 3C & Semiconductor Automation: затискання міні-пристосувань, проштовхування матеріалу, обтиск компонентів, станції точного позиціонування

     -- Загальне автоматизоване обладнання: блокування заготовок, перемикання станцій, невеликі лінійні механізми зворотно-поступального руху

     -- Збірка побутової техніки та апаратного забезпечення: пресова посадка невеликих частин, застібка, нанесення мікроклею

     -- Пакувальне та харчове обладнання: транспортування невеликого навантаження, затискання продукту, автоматичне сортування.

Резюме одним реченням

     Компактний циліндр SOLH MD із вільним кріпленням у різних напрямках охоплює варіанти MDJ з одним/подвійним стрижнем, одинарною/подвійною дією та регульованим ходом із повними 6-сторонніми монтажними отворами, вбудованим буфером і додатковим магнітним кільцем, ультратонкий легкий дизайн, ідеальний для затискання невеликих навантажень, витягування та позиціонування в 3C, напівпровідникових, пакувальних і міні-обладнаннях автоматизації.
