Тонкий компактний направляючий штоковий циліндр серії MGP | Пневматичний циліндр високої жорсткості, що не обертається

Бренд: SOLH від Richge Technology

Огляд продукту та особливості конструкції

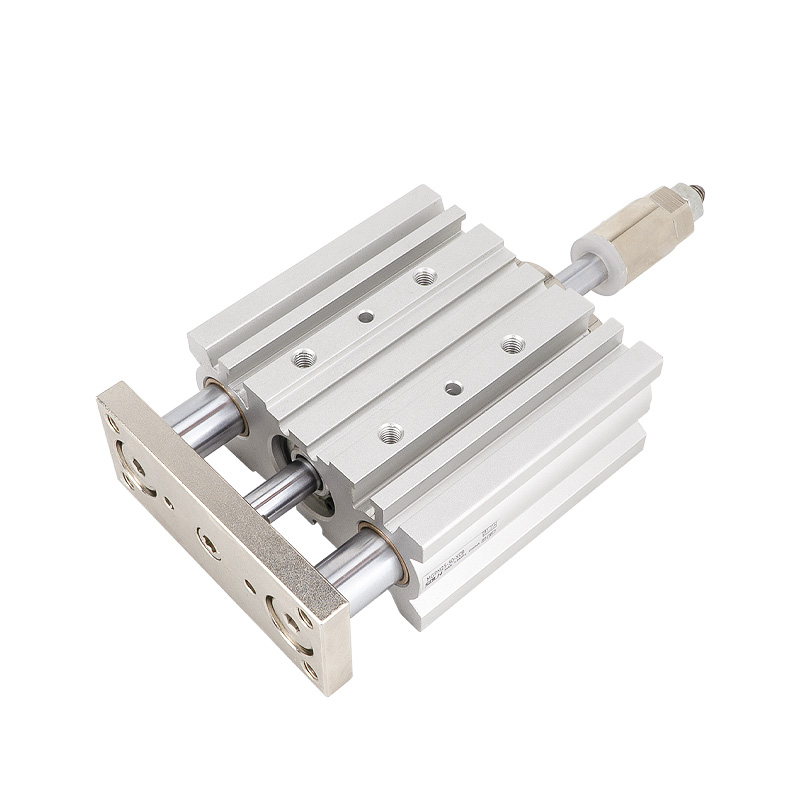

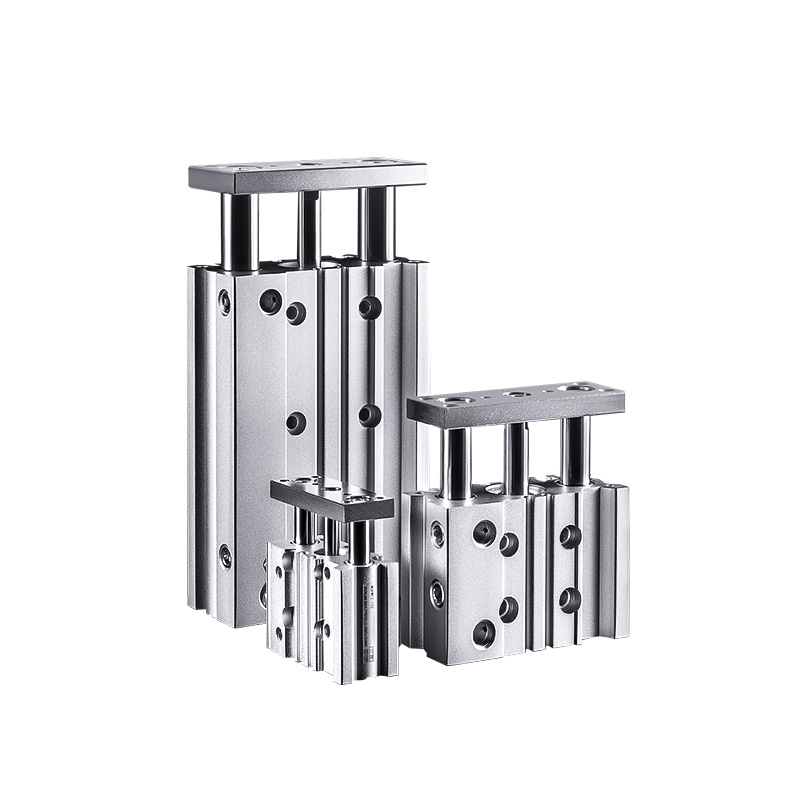

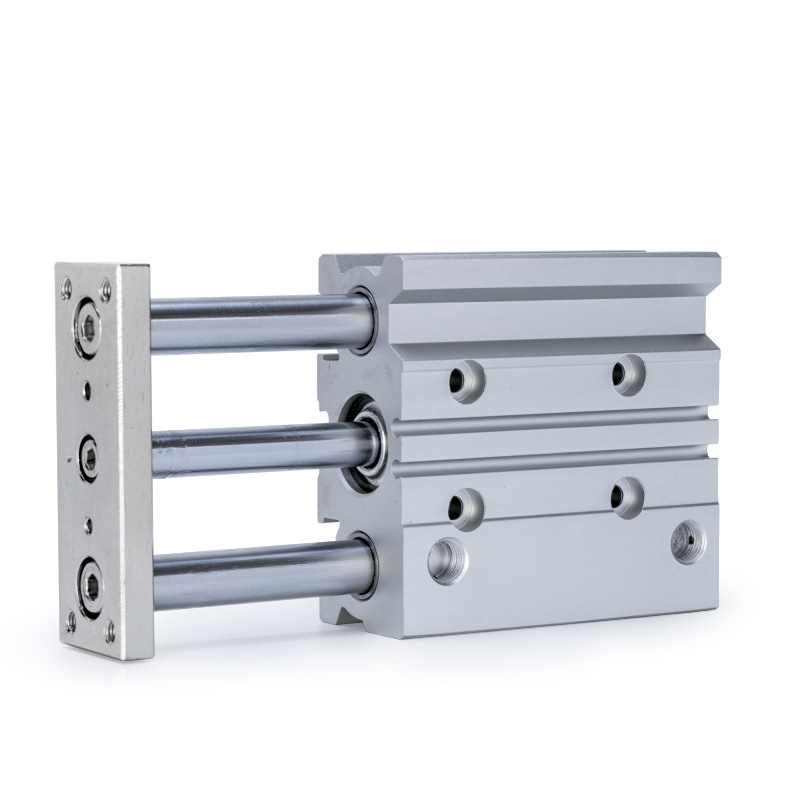

     Серія SOLH MGP — це високоміцний тонкий циліндр з двома напрямними штоками, що складається з корпусу циліндра, подвійних напрямних штоків і прецизійних підшипників. Завдяки вбудованій системі захисту від скручування та сильному опору бічним навантаженням не потрібен зовнішній напрямний механізм. Завдяки плоскому надтонкому корпусу та легкій конструкції (вага зменшена на 17–24% порівняно зі звичайними циліндрами) він ідеально підходить для компактних систем автоматизації для сценаріїв пресування, позиціонування, підйому та переміщення заготовки. Три типи взаємозамінних підшипників задовольняють важкі, високошвидкісні та надточні умови роботи, реалізуючи повномасштабні універсальні рішення для лінійного водіння.

Основні структурні переваги

• Коаксіальний подвійний напрямний стрижень: Поршень і подвійні направляючі штоки мають інтегровану коаксіальну схему для забезпечення синхронної роботи, ефективно усуваючи прогин і скручування під час руху та значно покращуючи загальну жорсткість і стабільність.

• Додаткова багатотипова буферизація: Стандартні подвійні гумові буфери для звичайної стабільної роботи; додатковий буфер повітряної подушки (тип AZ, доступний для отвору ≥20 мм) для усунення жорсткого удару під час циклічного руху на високій швидкості та великого навантаження.

• Ультратонкий легкий корпус: Оптимізована плоска тонка структура економить простір для встановлення та зменшує загальну вагу обладнання, підходить для високоінтегрованого компактного автоматизованого обладнання.

• Вбудована магнітна канавка: Зарезервована канавка направляючого стрижня для прямого встановлення магнітного перемикача без додаткових кронштейнів, що забезпечує просту та акуратну конфігурацію сигналу зворотного зв’язку.

Три основні підсерії (класифікація підшипників і основа вибору ключів)

     Серія MGP поділяється на три підмоделі на основі внутрішніх несучих конструкцій, які охоплюють високошвидкісні, зносостійкі і надточні сценарії з нульовим зазором, що є основною основою для швидкого вибору моделі.

Повні правила найменування моделі

Приклад моделі: MGPM20-50Z-M9B

1. Визначення сегмента коду

• Код серії: MGP + суфікс підшипника (M/L/A), що представляє циліндр тонкого типу з подвійною направляючою штангою з різними конфігураціями підшипників

• Розмір отвору: 12/16/20/25/32/40/50/63/80/100 (мм, повні специфікації промислового стандарту)

• Довжина штриха: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300 мм (стандартний повний діапазон ходу)

• Конфігурація буфера та магнітного кільця

￮ Z: Стандартний тип, подвійний гумовий буфер + вбудоване магнітне кільце, сумісний із встановленням магнітного перемикача

￮ AZ: Тип буфера на повітряній подушці (тільки для отвору ≥20 мм), ефективно протистоїть ударам під час роботи на високій швидкості та з великим навантаженням

￮ Без суфікса: Без магнітного кільця неможливо встановити магнітний перемикач

• Магнітний перемикач: Додаткові моделі M9B, A93, D-M9N та інші, безпосередньо встановлені в пази направляючої штанги без монтажних кронштейнів

2. Типові приклади замовлення

• MGPM20-50Z: отвір 20 мм, хід 50 мм, підшипник ковзання, стандартний гумовий буфер з магнітним кільцем

• MGPL25-100Z-A93: діаметр отвору 25 мм, хід 100 мм, високошвидкісний тип з шарикопідшипником, з магнітним перемикачем A93

• MGPA32-75AZ: отвір 32 мм, хід 75 мм, високоточний підшипник, буфер на повітряній подушці для високоточної роботи проти ударів

Основні технічні параметри

(Стандартні умови випробувань: нормальна температура 20 ℃, номінальний робочий тиск)

• Режим роботи: Зворотно-поступальний рух подвійної дії

• Діапазон робочого тиску: 0,12~1,0 МПа; Мінімальний стартовий тиск: 0,1 МПа

• Доказовий тиск: 1,5 МПа

• Температура навколишнього середовища: -10 ℃ ~ 60 ℃ (необхідне середовище без льоду)

• Швидкість роботи: 50~500 мм/с (MGPL макс. 500 мм/с; MGPM/MGPA макс. 400 мм/с)

• Буферний режим: Стандартний двосторонній гумовий буфер; буфер повітряної подушки необов'язковий для отвору 20~100 мм

• Точність без обертання: MGPM ±0,05~0,07 мм; MGPL ±0,03~0,05 мм; MGPA ±0,01 мм

Специфікація розміру порту

• Отвір 12/16 мм: M5×0,8

• Отвір 20/25/32 мм: PT1/8

• Отвір 40/50 мм: PT1/4

• Отвір 63/80/100 мм: PT3/8

Теоретичні дані про тягу та натяг (@0,5 МПа, одиниця: Н)

Інструкції щодо швидкого вибору одним реченням

1. Вибір моделі підшипника: Виберіть MGPM для важких навантажень, зносостійких і запилених середовищ; вибирайте MGPL для високої швидкості, низького тертя та частого циклу; виберіть MGPA для надточного позиціонування та вимог до високої точності повторюваності.

2. Конфігурація магнітного кільця: виберіть суфікс Z для обладнання, яке потребує визначення положення та зворотного зв’язку за сигналом; виберіть базовий тип, відмінний від Z, якщо функція перемикання не потрібна.

3. Вибір режиму буфера: Прийняти буфер повітряної подушки AZ для умов роботи на високій швидкості, з довгим ходом і сильним ударом; стандартний гумовий буфер застосовний для звичайних загальних сценаріїв.

4. Відповідність діаметрів і ходу: Виберіть відповідний розмір отвору відповідно до фактичних вимог до навантаження та тяги; стандартний діапазон ходу становить 5~300 мм для задоволення більшості вимог промислової автоматизації.

Типові сценарії застосування

• Електронна автоматизація: позиціонування друкованої плати, пресування компонентів, підйом мікромодулів і точне складання електронних частин.

• Обладнання для точного виявлення: Підйом датчика виявлення, позиціонування та затискання заготовки, високоточна підгонка та калібрування.

• Обладнання для упаковки та логістики: передача заготовки на коротку відстань, підйом матеріалу та позиціонування, стабільне зворотно-поступальне подавання.

• Загальна промислова автоматизація: Компактне обладнання, що обмежує позиціонування, штампування, допоміжне пресування, низькошвидкісна важка циклічна робота в запилених цехах.

Резюме одним реченням

     Тонкий компактний направляючий штоковий циліндр серії SOLH MGP об’єднує три конфігурації підшипників для роботи у важких, високошвидкісних і надточних сценаріях, відрізняючись високою жорсткістю, сильним опором бічним навантаженням і компактною конструкцією, служачи найбільш універсальним лінійним приводним циліндром з двома напрямними для промислової автоматизації.
