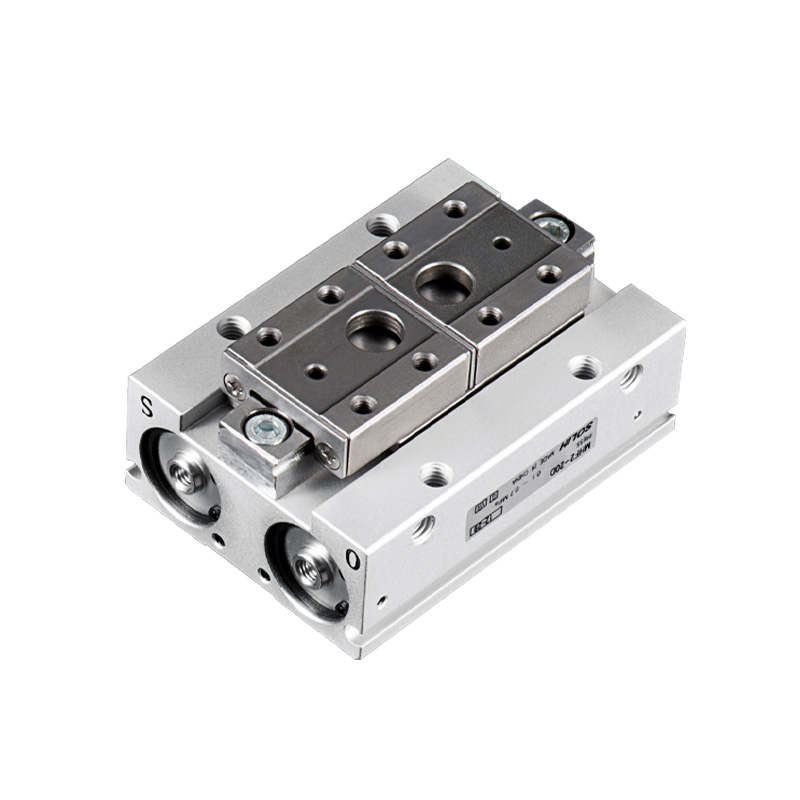

Серія SOLH MHF2 — це надплоский двопоршневий лінійний направляючий 2-кулачковий паралельний захват. Основна особливість: висота корпусу лише 1/3 еквівалентного захвату MHZ2, ефективно зменшує кінцевий згинальний момент, зберігаючи високу точність позиціонування. Доступні три додаткові діапазони ходу. Монтажна конструкція з чотирьох сторін. Спеціально розроблений для ультра-обмеженого простору з низьким навантаженням і високоточних застосувань: мініатюрні лінійні модулі, невеликі роботи EOAT, напівпровідники, електроніка та точні складальні станції.
-- Структура: подвійний поршень + прецизійна лінійна напрямна (Φ25/Φ32 використовують напрямну з циркуляційним шарикопідшипником). Чистий паралельний лінійний рух щелепи без хитання, висока жорсткість. Основний корпус з алюмінієвого сплаву, губки з нержавіючої сталі, вбудоване магнітне кільце. Чотиристоронні пази для кріплення магнітного перемикача; варіанти монтажу: нижній різьбовий отвір / бічний різьбовий отвір / установка через отвір.
-- Тип дії: лише D подвійної дії (двонаправлене керування повітрям, версія односторонньої дії відсутня). Вбудована дросельна заслінка для регулювання швидкості руху та плавної роботи.
-- Ультраплоска компонування: висота зменшена приблизно на 66% порівняно з MHZ2 за однакової сили затиску, що значно знижує кінцевий згинаючий момент і покращує стабільність позиціонування.
-- Конфігурація ходу: 3 варіанти ходу на отвір: D (короткий) / D1 (середній) / D2 (довгий) для відповідності різної ширини заготовки.
-- Точність позиціонування: точність повторення ±0,04~±0,05 мм, стабільна при високочастотних змінах.

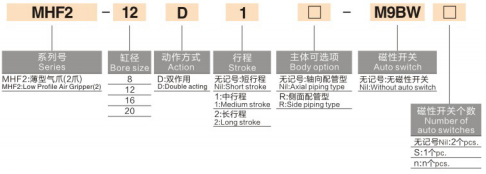

1. Приклад моделі: MHF2-16D1-S-M9BW
|
Відрізок |
Код |
опис |
|
1 |
MHF2 |
Серія: ультратонкий паралельний захват |
|
2 |
16 |
Розмір отвору: 8,12,16,20,25,32 мм (нова велика специфікація Φ25/32) |
|
3 |
D/D1/D2 |
Рівень ходу / D = Короткий хід / D1 = Середній хід / D2 = Довгий хід |
|
4 |
-С |
Опція магнітного кільця Пусто = без магніту; S = Вбудоване магнітне кільце для магнітного перемикача |
| 5 | -M9B |
Тип магнітного вимикача M9B(NPN) / M9N(PNP) / M9P Довжина дроту: стандартна 0,5 м; Ш=1м L=3м |
|
6 |
Код монтування суфікса |
Порожнє = стандартний різьбовий отвір 2 = монтаж через отвір F = фіксований тип з однією губкою |
2. Приклад стандартного замовлення
2.1 MHF2-20D2-S-M9BW
-- Діаметр отвору 20, довгий хід D2, вбудоване магнітне кільце, магнітний перемикач M9B з кабелем 1 м.
|
Параметр Пункт |
Стандартна специфікація |
| Кількість щелеп |
2 щелепи, чисте паралельне лінійне відкриття та закриття |
| Режим роботи |
Лише подвійної дії (односторонньої дії немає) |
| Робочий тиск |
Отвір 8: 0,15~0,7 МПа Отвір 12~32: 0,1~0,7 МПа (оптимальний робочий тиск: 0,5 МПа) |
| Доказовий тиск |
1,0 МПа |
| Температура навколишнього середовища |
-10 ~ 60 ℃ (без обледеніння всередині повітропроводу) |
| Повторіть точність позиції |
Діаметр отвору 8/12：±0,05 мм Діаметр отвору 16~32：±0,04 мм |
| Максимальна робоча частота |
Короткий хід (D): 120 cpm Середній/довгий хід (D1/D2): 60 cpm |
| Різьба повітряного порту |
8/12：M3×0,5 16/20/25/32：M5 × 0,8 |
| Змащення |
Безмасляна робота; Харчове мастило NSF-H1 необов'язкове |
| Встановлення перемикача |
Чотиристоронні ковзаючі пази, магнітний перемикач можна встановити з обох сторін |
| Варіанти монтажу |
Нижня, бічна, наскрізна, різноспрямована універсальна установка |
|
Діаметр (мм) |
Повна модель |
Переміщення однієї щелепи (мм) |
Максимальний загальний отвір (мм) |
Сила затиску (Н) |
Висота тіла (мм) |
Вага нетто (г) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
MHF2-16D |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
Важлива примітка: Сила затиску зменшується зі збільшенням довжини висунутої щелепи L. Необхідно перевірити допустимий згинальний момент під час вибору, коефіцієнт безпеки ≥1,5.
-- Суворо обмежений простір для установки та обмеження по висоті: тонкі лінійні модулі, мініатюрний кінцевий ефектор робота
-- Вимагайте низького згинального моменту, стабільної паралельної високої точності: напівпровідник, електроніка 3C, прецизійна апаратна збірка
-- Вимоги до гнучкого підбору ходу: виберіть короткий/середній/довгий хід для адаптації різної ширини заготовки
-- Для компактного інтегрованого механізму потрібне встановлення під різними кутами та двостороннє визначення положення
-- Виберіть розмір отвору та хід відповідно до обмеження висоти та ширини заготовки: Пріоритетна послідовність D (короткий) → D1 (середній) → D2 (довгий)
-- Додайте суфікс -S магнітне кільце + перемикач M9B/M9N/M9P, якщо ПЛК вимагає зворотного зв'язку з відкритим/закритим положенням щелепи
-- Вибір монтажу: стандартний різьбовий отвір (за замовчуванням); суфікс -2 для встановлення через отвір, підходить для тонких платформ і кронштейнів
-- Перевірка навантаження: довжина розгинання контрольної щелепи L; уникайте надмірного зсувного навантаження, що перевищує допустимий згинальний момент
-- Великий отвір Φ25/32: використовуйте напрямну з циркуляційним кульковим підшипником, більшу жорсткість для помірно важких заготовок
Ультратонкий паралельний пневматичний захват подвійної дії SOLH MHF2 має наднизькопрофільну конструкцію, три варіанти ходу, чотиристороннє кріплення та високу точність ±0,04~±0,05 мм, оснащений сумісними магнітними перемикачами серії M9, ідеальне компактне рішення для захоплення мініатюрного робота EOAT, напівпровідника та автоматизації прецизійного складання 3C.
