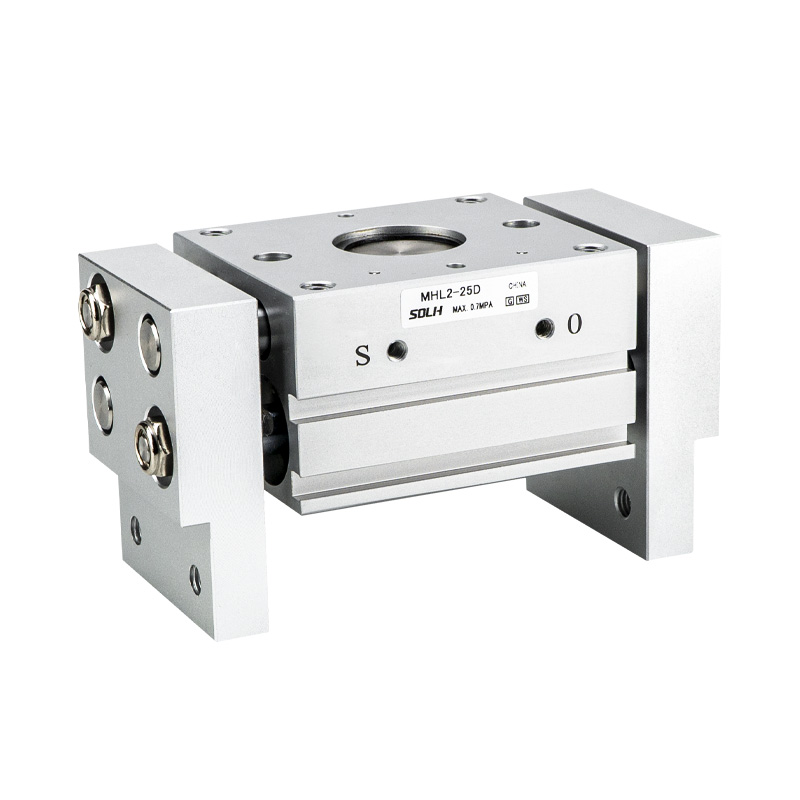

Паралельний пневматичний захват із широким відкриттям серії MHL2

Бренд: SOLH від Richge Technology

Огляд продукту

      Серія SOLH MHL2 — синхронний паралельний захват із зубчатою рейкою та шестернею з широким ходом. Основні переваги: ​​потужне затискне зусилля, надширокий хід відкриття, висока структурна жорсткість і різноманітні варіанти монтажу. Підходить для транспортування важких і великих заготовок, захоплення деталей широкого розміру та паралельного затискання з високим навантаженням. Широко використовується в автоматизованому завантаженні/розвантаженні, верстатах і пакувальних машинах.

Основна структура та принцип роботи

     -- Трансмісія: рейковий механізм забезпечує синхронне переміщення щелеп без зміщення; Подвійна поршнева конструкція забезпечує потужне затискне зусилля в межах компактного контуру.

     -- Конструкція: корпус з алюмінієвого сплаву, губки з нержавіючої сталі, вбудоване магнітне кільце. На всіх обертових валах встановлено просочені маслом полімерні підшипники, а також вбудовані ущільнювачі для очищення пилу, хорошу стійкість до пилу та подовжений термін служби.

     -- Режим роботи: лише подвійної дії (D), без варіанту односторонньої дії. Вбудована регульована дросельна заслінка для плавного регулювання швидкості. Чотири гнізда для кріплення магнітного перемикача для гнучкої схеми визначення положення.

     -- Вибір ходу: 3 стандартних ходу на отвір: D (короткий) / D1 (середній) / D2 (довгий), сумісний із затисканням зовнішнього діаметра та захопленням внутрішнього діаметра для різної ширини заготовки.

     -- Точність позиціонування: повторювана точність позиціонування ±0,1 мм, стабільна продуктивність затискання в умовах великого навантаження.

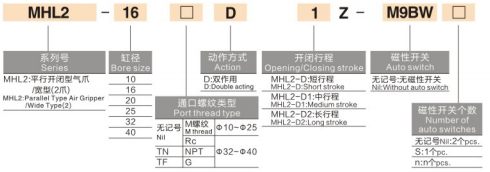

Повне правило кодування моделі

  1. Приклад моделі: MHL2-32D2-TF-M9BW

  2. Довідка про стандартне замовлення

  MHL2-40D2-TF-M9BL Діаметр 40, довгий хід D2, різьбовий порт G, вбудований магніт, перемикач M9B з кабелем 3 м.

Універсальні основні технічні характеристики

Довідкова таблиця ходу та сили затиску (0,5 МПа, стандартна точка затиску)

⚠️ Примітка: контрольна відстань затискача: 40 мм для ø10~25; 80 мм для ø32~40. Ефективна сила затиску зменшується, коли збільшується розгинання щелепи. Коефіцієнт безпеки ≥1,5 повинен бути зарезервований під час перевірки навантаження.

Бажані сценарії застосування для MHL2

     -- Важкі/негабаритні заготовки, що вимагають сильного затискного зусилля та широкого ходу відкриття, наприклад важкі труби, плити та лотки для матеріалів

     -- Застосування, що вимагають синхронного паралельного руху без відхилення, з гнучкою схемою монтажу в різних напрямках

     -- Важкі умови роботи, схильні до пилу (завантаження верстатів, обробка литих деталей), що вимагають надійної стійкості до пилу та тривалого терміну служби

     -- Системи, які потребують як затиску зовнішнього діаметра, так і захоплення внутрішнього діаметра, сумісного з різними розмірами деталей за допомогою 3-тактних варіантів

Основні принципи вибору та застосування

     -- Спершу визначте навантаження перед вибором отвору: обчисліть необхідну силу затиску на основі ваги заготовки, довжини висунутої губки та коефіцієнта безпеки ≥1,5, а потім підберіть відповідний розмір отвору.

     -- Виберіть хід відповідно до ширини деталі: Пріоритетна послідовність D (короткий) → D1 (середній) → D2 (довгий), уникайте надлишкових хідів.

     -- Визначення положення: оснащення магнітними перемикачами серії D-M9□ (NPN/PNP/безконтактні) для зворотного зв’язку відкритих/закритих щелеп; чотири монтажні слоти забезпечують гнучке розташування.

     -- Монтаж і конфігурація портів: ø10~25 прийняти M5 × 0,8; ø32~40 виберіть Rc1/8 з різьбою TN/TF/NPT. Виберіть резьбову / наскрізну / бокову кріпильну основу відповідно до поверхні встановлення.

     -- Захист від пилу та обслуговування: стандартний вбудований скребок для пилу. Додайте пилонепроникну версію -X85/-X86 для сильних запилених середовищ; регулярно чистити підшипники та ущільнювальні кільця.

Резюме одним реченням

     Паралельний пневматичний захват SOLH MHL2 із зубчастою рейкою та шестірнею забезпечує велику силу затиску з трьома варіантами ходу, вбудованою пилозахисною конструкцією та кріпленням у різних напрямках, сумісним із захопленням зовнішнього та внутрішнього діаметрів, ідеальним важким захватом для завантаження верстатів, обробки пластин і лотків та обладнання для автоматизації пакування.
