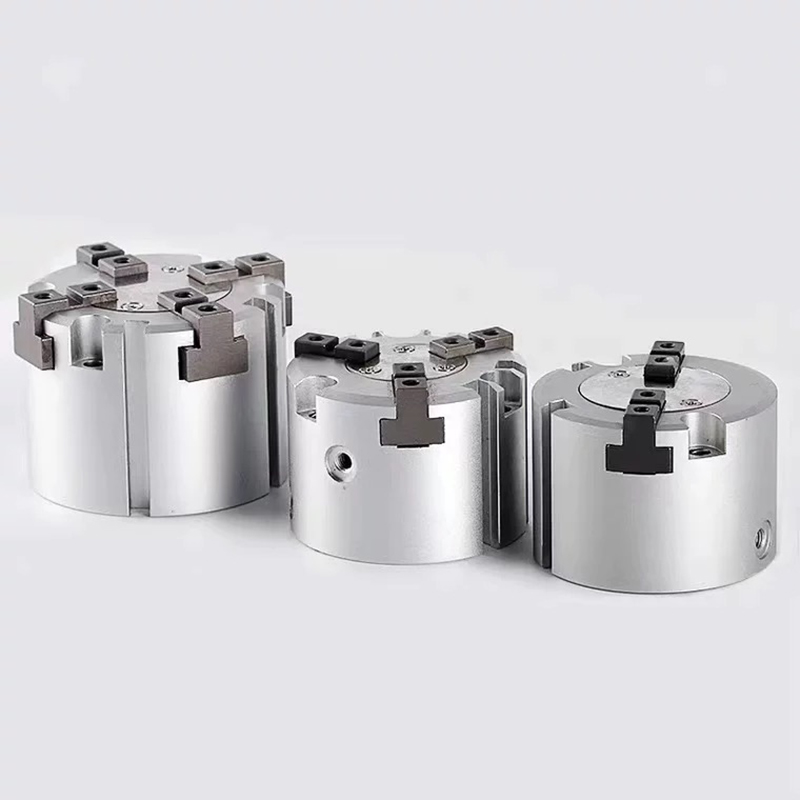

Концентричний пневматичний захват серії MHS3 / MHS4 (порожнистий центруючий патрон із клиновим кулачком)

Бренд: SOLH від Richge Technology

Огляд серії

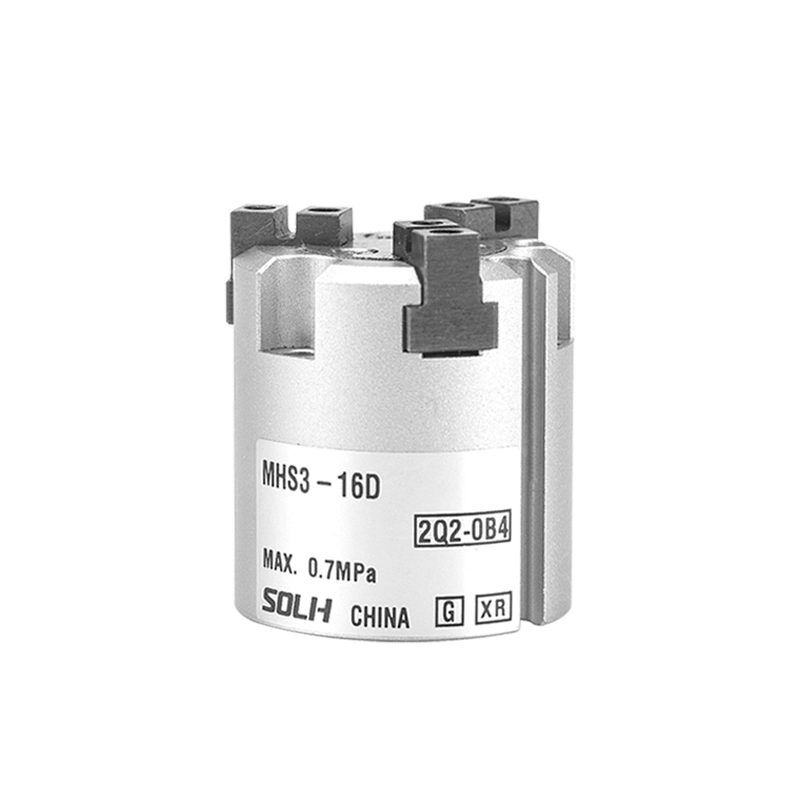

     -- MHS3: 3-кулачковий концентричний паралельний захват, що приводиться в рух клиновим кулачком. Призначений для затиску валів, дисків і круглих заготовок із надвисокою коаксіальністю.

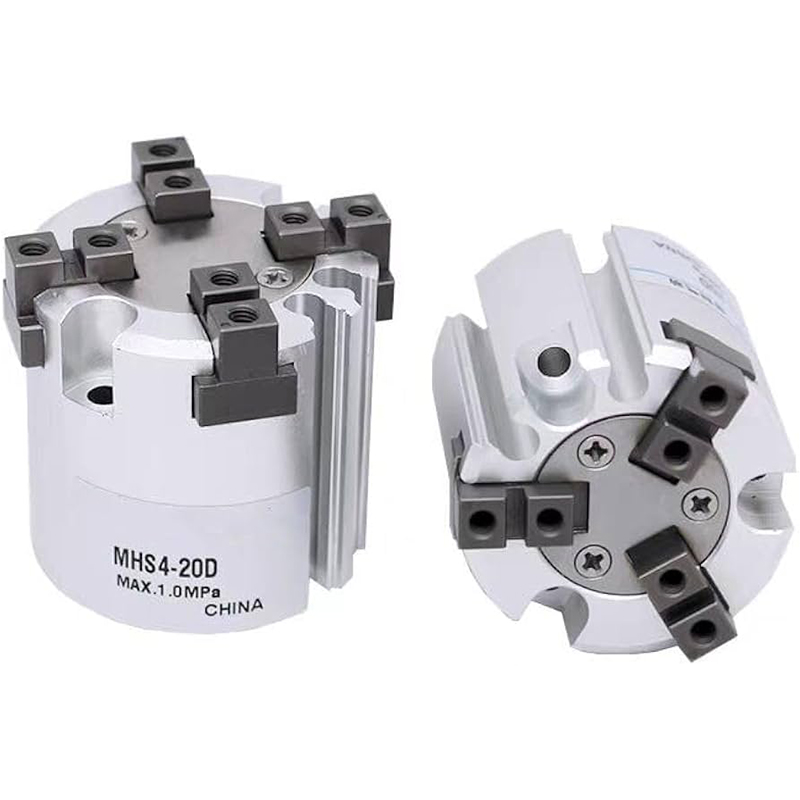

     -- MHS4: ортогональний паралельний захват із 4 кулачками для квадратних, прямокутних і нерегулярних компонентів, стабільний затиск для запобігання відхиленню та нахилу.

     -- Режим руху: подвійної дії (D) як стандарт; нормально закритий/нормально відкритий необов'язковий.

     -- Структура: передача клинового кулачка, вбудоване магнітне кільце, центральний порожнистий отвір, висока жорсткість, зносостійка конструкція, безмасляна робота.

     -- Точність позиціонування: повторювана точність позиціонування ±0,01 мм, послідовне центральне позиціонування без зміщення.

Основні структурні переваги

  1. Клиновий кулачок високоточного самоцентрування

     -- Усі щелепи синхронно відкриваються та закриваються в одній центральній точці; круглі частини реалізують автоматичне центрування без ексцентриситету.

  2. Центральний порожнистий наскрізний отвір

     -- Дозволяє прокладати повітряні трубки, волоконну оптику або штифти ежектора; підходить для заготовок гільз, деталей валів і процесів наскрізного штампування.

  3. Компактний низькопрофільний полегшений корпус

     -- Невелика загальна висота, ідеальна для щільного розташування на кінцевому ефекторі робота.

  4. Сильний опір бічній силі

     -- Ідеально підходить для запресовування, заглушки та навантаження на верстат зовнішньою силою навантаження.

  5. Вбудоване магнітне кільце для всіх розмірів отворів

     -- Сумісний із магнітними перемикачами серії M9B / M9BW для виявлення повністю відкритого / повністю закритого стану.

  6. Повний діапазон отворів: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125 мм

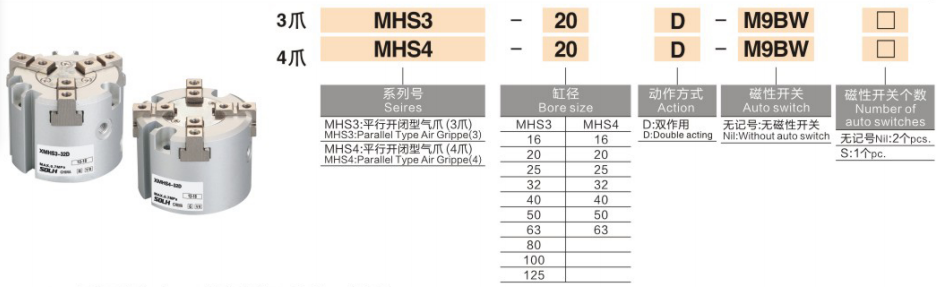

Повне правило іменування моделі

  1. Приклад моделі: MHS3-32D-M9BW

  2. Довідкові приклади стандартного замовлення

     -- MHS3-25D: 3-кулачкові, φ25, подвійної дії, без магнітного перемикача

     -- MHS4-40D-2M9B: 4-клавішний, φ40, подвійної дії, оснащений подвійними магнітними перемикачами M9B

Загальні стандартні технічні характеристики (випробувальний тиск: 0,5 МПа)

  1. Загальні параметри

     -- Діапазон робочого тиску: 0,15 ~ 0,6 МПа

     -- Температура навколишнього середовища: -10 ~ 60 ℃ (без обмерзання всередині повітропроводу)

     -- Максимальна робоча частота: 120 циклів на хвилину

     -- Повторна точність позиціонування: ±0,01 мм

     -- Змащення: безмасляна конструкція, підходить для чистих виробничих середовищ

  2. Таблиця сили затиску та одностороннього ходу

Порівняння вибору: MHS3 VS MHS4

Методи монтажу та типові сценарії застосування

  1. Варіанти монтажу

     -- Фіксується за допомогою торцевих гвинтів + ​​бічних позиціонуючих штифтів, універсальних для встановлення робота EOAT

     -- Центральний наскрізний отвір дозволяє виштовхувати штифт виштовхувача; підтримує як внутрішнє розширення, так і зовнішнє затискання

  2. Типове промислове застосування

     -- Завантаження та розвантаження верстатів: захоплення заготовок вала та диска

     -- 3C Electronics: круглі термінали, квадратні мікросхеми, мініатюрне обладнання

     -- Пакувальна промисловість: розміщення корпусів пляшок, трубчастих і циліндричних матеріалів

     -- Процеси складання та пресування: пресування підшипників, вставка втулки вала, концентрична збірка

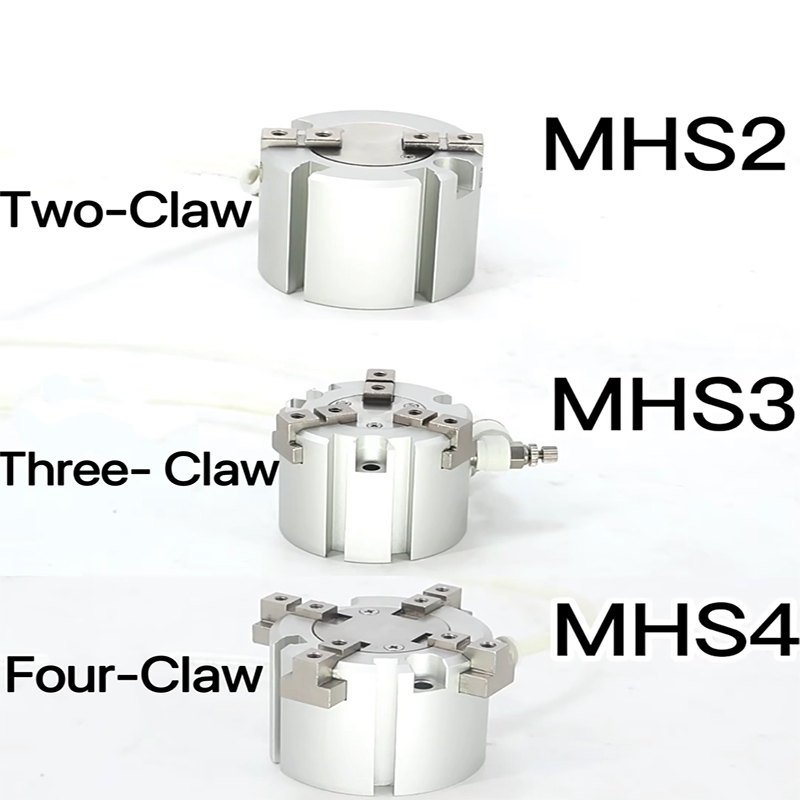

Повна класифікація продуктів родини MHS

     -- MHS2: 2 паралельні губки — для плоских пластин і плоских заготовок

     -- MHS3: 3 концентричні губки — найкраще рішення для всіх круглих компонентів

     -- MHS4: 4 ортогональні губки — бажане рішення для квадратних і прямокутних деталей

     -- MHSJ3: оснащений пилозахисним чохлом — для запилених суворих робочих середовищ

     -- MHSH3: подовжений порожнистий наскрізний отвір — призначений для безперервної наскрізної обробки

Резюме одним реченням

     Самоцентруючі порожнисті пневматичні захвати SOLH MHS3 3 і MHS4 4-кулачкові клинові кулачки забезпечують високоточне концентричне позиціонування ±0,01 мм з додатковою конфігурацією одинарної/подвійної дії та центральним наскрізним отвором, сумісним з магнітними перемикачами серії M9; MHS3 для круглих валів/дискових деталей, MHS4 для квадратних і прямокутних компонентів, широко використовується в завантажувальних верстатах, автоматизації 3C і станціях прецизійного пресування.
