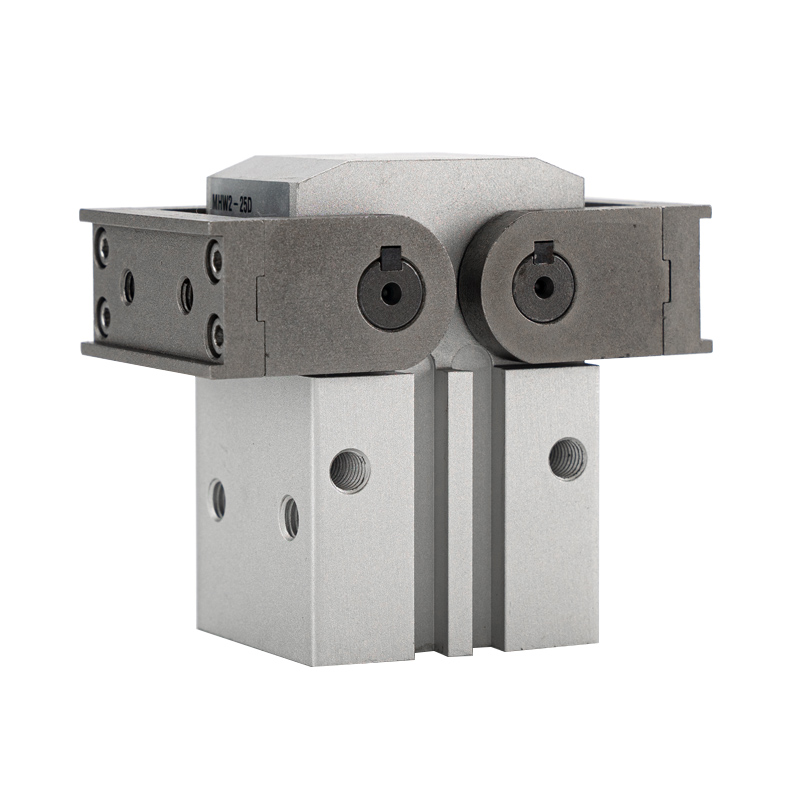

Пневматичний захват серії MHW2 на 180° із рейкою та шестернею

Бренд: SOLH від Richge Technology

Огляд продукту

     Серія SOLH MHW2 — це 2-кулачкові поворотні захвати з зубчатою рейкою та шестернею із загальним кутом відкриття 180°. Основні сильні сторони: точний синхронний рух шестерні, ультраширокий кут повороту 180°, компактний контур, чотиристоронні кріпильні отвори для датчиків і пилозахищена міцна конструкція. Широко використовується для перевертання заготовок, завантаження/розвантаження, захоплення деталей великого розміру та станцій у обмеженому просторі, а також стає основним вибором для застосування захватів із великим кутом повороту.

Основна структура та особливості дизайну

     -- Принцип роботи: циліндр штовхає зубчасту рейку до ведучої шестерні для синхронного обертання; дві щелепи розгойдуються симетрично. Зачеплення шестерень забезпечує відмінну синхронізацію, рівномірне зусилля затиску без відхилення зміщення.

     -- Характеристика повороту: кожна щелепа обертається до 90°, загальне двостороннє відкриття 180°. Повністю відкриті губки стоять перпендикулярно корпусу циліндра, займаючи мінімальний простір для проекції, що ідеально підходить для обробки матеріалів, які потребують механічного уникнення.

     -- Компонування корпусу: квадратний корпус із твердого анодованого алюмінію з вбудованим магнітним кільцем. Чотири сторони (верхній/нижній/лівий/правий) сенсорні пази підтримують пряме встановлення магнітних перемикачів M9B / A93, необмежене розташування датчиків.

     -- Матеріал і захист: твердий оксидований циліндр, затискачі з високоміцної легованої сталі та пилозахищена ущільнювальна структура. Вузький зазор запобігає проникненню сторонніх предметів, забезпечує стабільну роботу в запилених умовах майстерні та подовжує термін служби.

     -- Режим роботи: подвійної дії (D). Двонаправлена ​​тяга циліндра забезпечує обертання шестерні вперед/назад для відкривання та закривання щелеп.

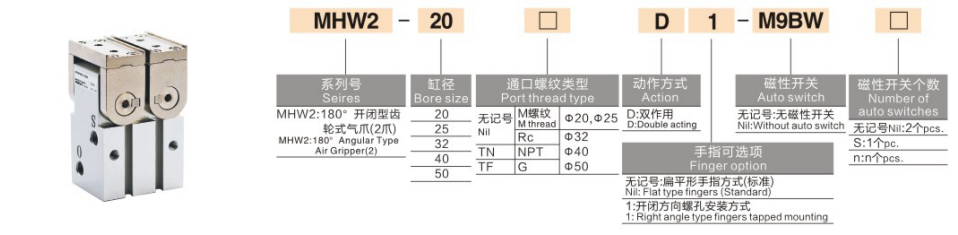

Повне правило кодування моделі

 1. Приклад моделі: MHW2-32D-M9BW

  2. Довідкові приклади стандартного замовлення

     -- MHW2-25D: отвір 25, базова модель подвійної дії без магнітного перемикача

     -- MHW2-40D-M9B: отвір 40, подвійної дії з магнітним перемикачем M9B

Технічні характеристики універсального ядра (тиск подачі 0,5 МПа)

Основні конкурентні переваги

  1. Надширокий кут повороту 180° та чудове використання простору

     -- Щелепи стоять вертикально до корпусу при повному відкритті, займаючи лише спроектований простір циліндра, придатний для вузьких станцій і процесів, які вимагають уникнення заготовки та перекидання.

  2. Високоточна шестерня синхронної передачі

     -- Привід із зубчатою рейкою та шестернею, похибка синхронізації ≤0,1°, збалансоване симетричне затискання, ефективно запобігає ковзанню заготовки, спричиненому односторонньою силою.

  3. Гнучке розташування датчиків на 360°

     -- Магнітні перемикачі можна встановити на чотирьох поверхнях корпусу, щоб забезпечити моніторинг положення в усіх напрямках, зручну установку та введення в експлуатацію для будь-якої орієнтації монтажу.

  4. Пилонепроникна структура для суворого середовища

     -- Оптимізована герметизація та малий внутрішній зазор блокують проникнення пилу; механічний термін служби ≥5 мільйонів циклів, стабільний для довгострокових автоматизованих виробничих ліній з високим циклом.

 Монтажні форми та типові промислові застосування

  1. Варіанти монтажу

     -- Горизонтальне осьове кріплення: горизонтальне затискання для завантаження та розвантаження складальної лінії

     -- Поздовжнє вертикальне кріплення: вертикальний підйом для станцій перевертання заготовок

     -- Бокове кріплення збоку: бічний затиск для вузького замкнутого простору обладнання

  2. Типові сценарії застосування

     -- Електроніка та побутова техніка: захоплення та перекидання корпусів, панелей і компонентів великого розміру

     -- Автомобільні деталі: транспортування корпусів ламп, внутрішньої обробки та невеликих відливок

     -- Логістика та упаковка: обробка ящиків, піддонів і матеріалів у бочках

     -- Автоматизація машин і лиття під тиском: збирання великих заготовок із верстатів і формувальних машин

Порівняння вибору: MHW2 Gear Swing VS MHY2 Cam Swing VS MHT2 Toggle Gripper

3-етапний посібник із швидкого вибору

  1. Вибір отвору на основі маси заготовки

     -- 20 ≤ 3 кг；25 = 3~5 кг；32 = 5~10 кг；40 = 10~15 кг；50 = 15~20 кг. Запас ≥30% запас міцності навантаження.

  2. Перевірка кута повороту

     -- Стандартний кут повороту однієї щелепи 90°, загальний кут відкриття 180°. Перевірте достатній зазор, щоб відповідати розмірам заготовки та уникнути переміщення.

  3. Зіставлення конфігурації

     -- Сигнал зворотного зв'язку позиції: використовуйте чотиристоронні монтажні слоти з магнітними перемикачами серії M9B для гнучкого розташування незалежно від орієнтації установки.

     -- Запилене середовище майстерні: надавайте перевагу MHW2 завдяки чудовій пилонепроникній структурі ущільнення.

Резюме одним реченням

     Пневматичний захват SOLH MHW2 із зубчатою рейкою та шестернею, що обертається на 180°, використовує синхронну трансмісію з чотиристоронньою установкою магнітного перемикача та пилонепроникне ущільнення, що підтримує перевертання заготовки із середнім навантаженням і транспортування матеріалів; ідеальний компактний поворотний захват для пакувальних, автомобільних та загальноавтоматизованих станцій у обмеженому просторі.
