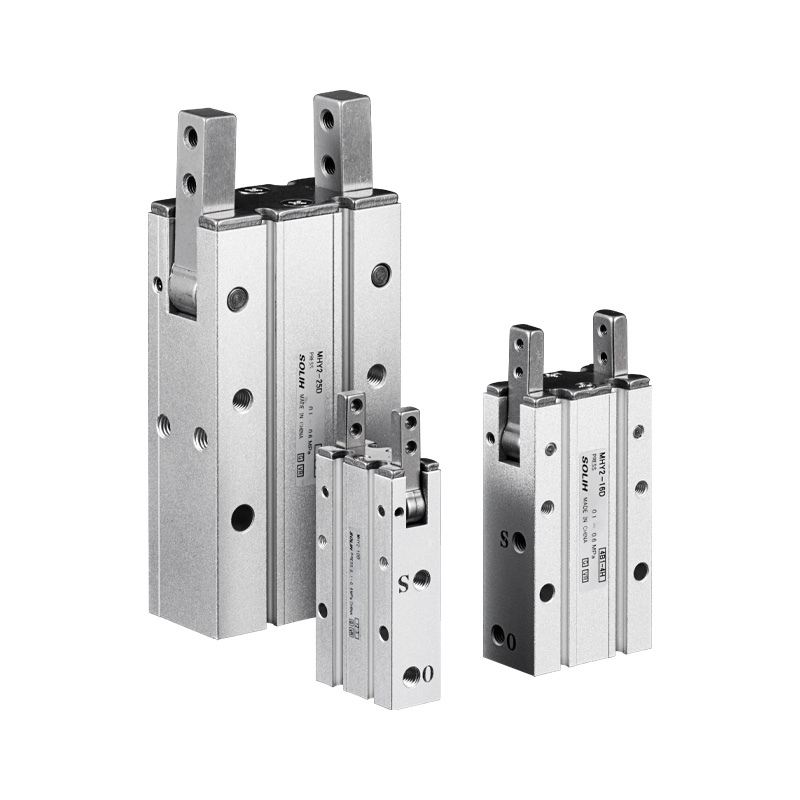

Серія MHY2 180° поворотний пневматичний захват із кулачковим приводом

Бренд: SOLH від Richge Technology

Огляд продукту

     Серія SOLH MHY2 — це стандартний 2-кулачковий пневматичний захват із кутом повороту 180°. Основні переваги: ​​надвеликий кут відкриття, легка компактна конструкція, пилозахищена структура та стабільне повторюване позиціонування. Ідеально підходить для обробки круглих і нестандартних заготовок, автоматичного завантаження/розвантаження, перевертання та сортування. Проста траєкторія руху дозволяє легко підняти та відпустити без складних механічних рухів.

Основна структура та принцип роботи

     -- Коробка передач: Кулачковий механізм (не шестерня та зубчаста рейка). Подвійні поршні штовхають кулачок для синхронного приводу двох губок. Максимальний кут відкривання 180°, закрите положення -3° для утримання проти ослаблення. Плавний синхронізований помах без відхилення щелепи.

     -- Конструкція: корпус із алюмінієвого сплаву, губки з нержавіючої сталі в стандартній комплектації, вбудоване магнітне кільце, чотиристоронні монтажні отвори для магнітного перемикача. Отвори для кріплення є на нижній і бічній сторонах. Конструкція вузького зазору запобігає проникненню пилу та сміття у внутрішній механізм.

     -- Режим роботи: лише подвійної дії (D), жодних варіантів односторонньої дії NO/NC. Двонаправлене управління повітрям з регульованою швидкістю відкривання/закривання.

     -- Точність позиціонування: повторюйте точність позиціонування ±0,02 мм із незмінним кутом повороту.

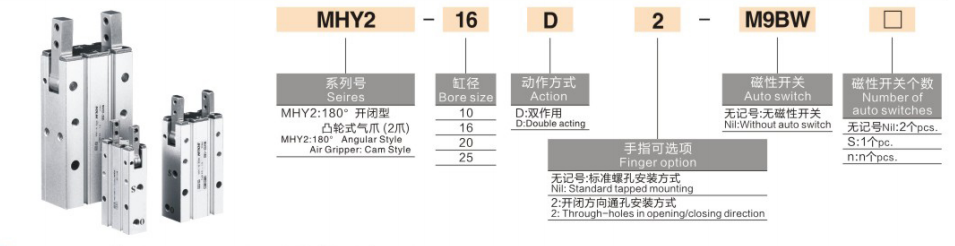

Повне правило кодування моделі

  1. Приклад моделі: MHY2-16D-S-M9BW

  2. Довідка про стандартне замовлення

     MHY2-20D-S-M9BW: отвір 20, подвійної дії, вбудоване магнітне кільце, магнітний перемикач M9B з кабелем 1 м.

Універсальні основні технічні характеристики

Дані про крутний момент і силу затиску (0,5 МПа, еталонна відстань затиску L=35 мм)

     Важлива примітка. Ефективна сила затиску зменшується зі збільшенням відстані L затиску. Перевірка моменту навантаження є обов'язковою під час вибору.

Бажані сценарії застосування

  ✅ Виберіть MHY2, якщо:

     -- Потрібен надширокий отвір на 180° для циліндричних труб, деталей неправильної форми, станцій завантаження/розвантаження та перекидання

     -- Компактний кінцевий ефектор робота з легким корисним навантаженням, пріоритет у легкій конструкції

     -- Середовище майстерні з пилом і сміттям, вимагає захисту від забруднення внутрішньої структури

     -- Потрібне альтернативне рішення, коли паралельний захват MHZ2 не може захоплювати нерівні заготовки великого діаметру

  ❌ Не рекомендується, виберіть альтернативні моделі:

     -- Потрібен нормально відкритий/нормально закритий утримувач живлення одинарної дії → Виберіть захват поворотної передачі MHW2

     -- Потрібен отвір більше 25 мм і велика сила затиску → Виберіть серію MHW2 (максимальний отвір до 40)

     -- Чисте паралельне лінійне затискання з малим ходом відкриття → Виберіть паралельний захват MHZ2

Ключові рекомендації щодо вибору

     -- Виберіть отвір відповідно до діаметра деталі та зовнішнього розміру: 10 (маленький) →16 →20 →25 (середній-великий)

     -- Додайте суфікс -S магнітне кільце плюс магнітні перемикачі серії M9 для зворотного зв'язку позиції ПЛК

     -- Вибір кріплення: заготовка для стандартного різьбового отвору; суфікс -2 для встановлення через отвір, підходить для монтажу платформи та кронштейна

     -- Перевірка навантаження: зберігайте відстань затиску L ≤35 мм; підтримувати коефіцієнт безпеки ≥1,5 для крутного моменту та сили затиску

Резюме одним реченням

     Пневматичний захват SOLH MHY2 із широким обертанням на 180° із кулачковим приводом має протипилову конструкцію кулачкової трансмісії, лише подвійної дії, точність повторення ±0,02 мм із додатковим магнітним перемикачем і кріпленням через отвір, легке компактне рішення для збирання, перевертання та сортування круглих і нестандартних заготовок великого діаметру на мініатюрному обладнанні для автоматизації роботів.
