MHZ2 / MHZL2 Паралельний повітряний захват. Повний опис продукту

Бренд: SOLH від Richge Technology

Огляд продукту

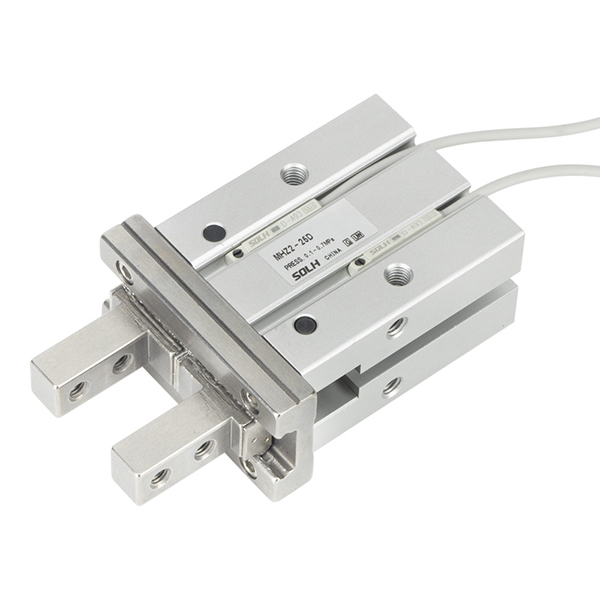

     SOLH MHZ2 (стандартний хід) і MHZL2 (довгий хід) — двопоршневі синхронні паралельні повітряні захвати. За допомогою симетричних подвійних поршнів і точних лінійних напрямних губки відкриваються і закриваються паралельно без відхилення, забезпечуючи надвисоку точність позиціонування. Доступні отвори: 10/16/20/25 мм, підтримка трьох режимів роботи: подвійної дії (D), одинарної дії, нормально відкритої (S), одинарної дії, нормально закритої (C). Кілька змінних стилів губок і макетів корпусних портів є додатковими, сумісними з магнітними перемикачами M9BW для виявлення сигналів відкритого/закритого положення для блокування ПЛК.

     -- MHZ2: стандартний універсальний захват з коротким ходом, призначений для високошвидкісного та високоциклічного автоматизованого масового виробництва

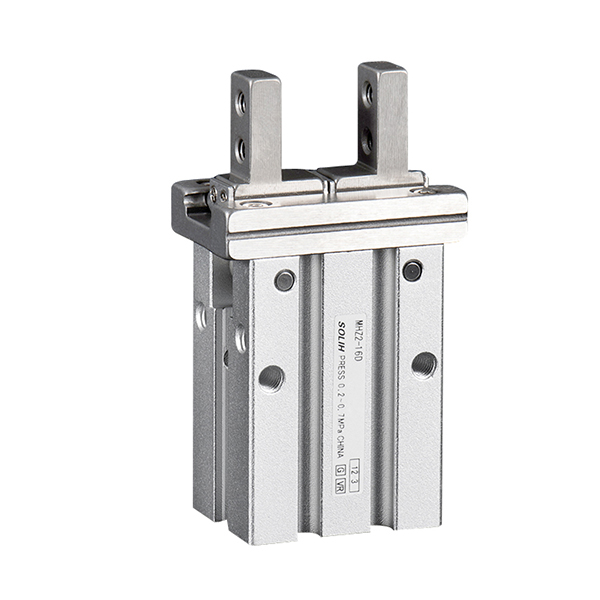

     -- MHZL2: розширений варіант з довгим ходом відкривання для обробки глибоких порожнин і великих заготовок

     Обидві серії мають ідентичні монтажні розміри та запасні частини, які повністю взаємозамінні з імпортованими еквівалентними захватами. Широко використовується в електроніці 3C, прецизійному обладнанні, автоматизації пакування та невеликих станціях завантаження/розвантаження деталей.

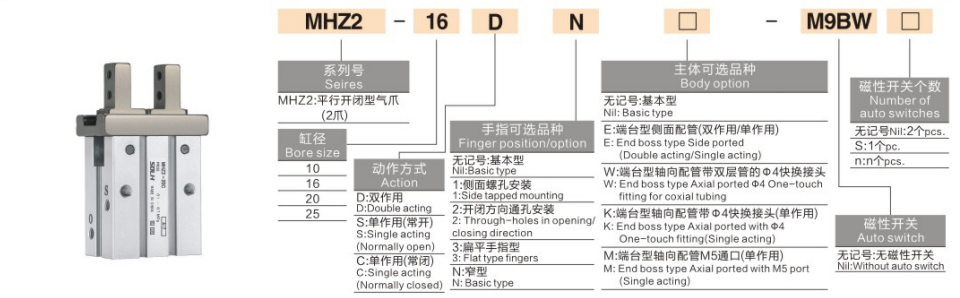

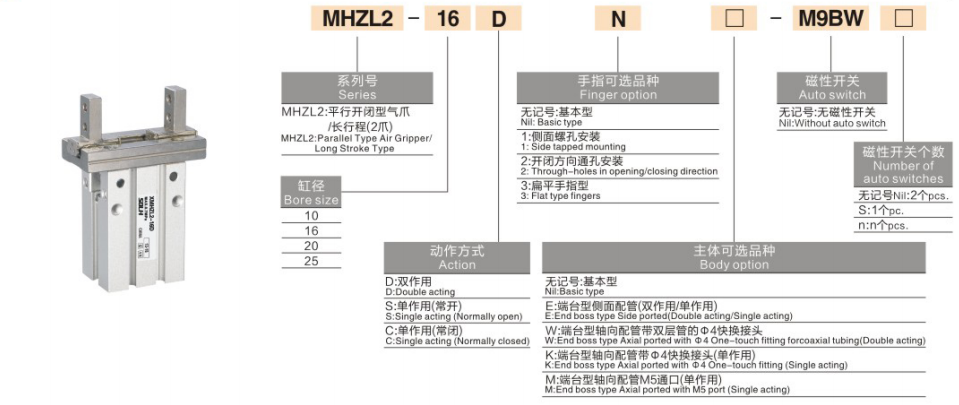

Повне правило кодування моделі

    Універсальний формат:Серія-Оточення-Дія-Щелепна опція-Опція корпусного порту-Модель магнітного перемикача-Кількість перемикача

 1. Визначення сегмента коду

   1.1 Серія

     -- MHZ2: стандартний 2-кулаковий паралельний захват

     -- MHZL2: 2-кулачковий паралельний захват з довгим ходом

   1.2 Діаметр отвору: 10 / 16 / 20 / 25 мм

   1.3 Режим дії

     -- D: подвійної дії – повітряний вхід для затискача, реверс повітря для розблокування, максимальна сила затиску, стандарт масового виробництва

     -- S: одинарної дії NO нормально відкриті – затискачі подачі повітря; пружина автоматично відпускається при вимкненні живлення, запобігає розчавленню заготовки на станціях гарячого штампування

     -- C: одноразовий NC нормально закритий – випуски подачі повітря; Пружина утримує силу затиску без тиску повітря, запобігає падінню заготовки для роботи над головою

   1.4 Варіант щелепи

     -- Пусто: стандартна основна щелепа

     -- 1: губка з бічним нарізом для встановлення розширених нестандартних кріплень

     -- 2: губка з наскрізним отвором із проникаючими болтами для фіксації кріплення

     -- 3: Тонка плоска губка для тонких листів і заготовок із вузьким зазором

     -- N: вузька губка, тонкий корпус для компактного розміщення обмеженого обладнання

   1.5 Розташування портів корпусу

     -- Пусто: стандартні бокові повітряні отвори

     -- E: Тип торцевого порту (сумісний з одинарною/подвійною дією)

     -- W: Кінцевий осьовий порт із попередньо встановленим подвійним вставним фітингом Φ4 (лише подвійної дії)

     -- K: Кінцевий осьовий порт із вставним фітингом Φ4 (лише односторонньої дії)

     -- M: кінцевий осьовий порт M5 з прямою різьбою (лише односторонньої дії)

  1.6 Магнітний перемикач

     -- Пусто: без перемикача визначення положення

     -- M9BW / M9BL: стандартний магнітний геркон для зворотного зв'язку у відкритому/закритому стані

   1.7 Суфікс кількості змін

     -- Порожній: 2 перемикачі в стандартній комплектації, визначають положення затискання та розблокування

     -- S: 1 одиничний перемикач для моніторингу одного стану

  2. Замовити довідкові приклади

   2.1 MHZ2-16D-N-M9BW

     -- Захват зі стандартним ходом, отвір 16, подвійної дії, вузька губка, 2 шт. магнітних перемикачів M9BW, основний корпус бічного порту.

   2.2 MHZL2-20D-3-E-M9BW-S

     -- Захват з довгим ходом, отвір 20, подвійної дії, плоска тонка губка, корпус торцевого порту, одиночний магнітний перемикач M9BW.

Таблиця порівняння ядра MHZ2 і MHZL2

Спільна внутрішня структура та основні переваги (MHZ2 і MHZL2)

  1. Симетричний двопоршневий синхронний привід

     -- Лівий і правий поршні штовхають щелепи синхронно зі збалансованою напругою, без бокового зсуву чи скручування під час захоплення, стабільне розташування мікрокомпонентів, таких як мікросхеми та друковані плати.

  2. Висока зносостійка лінійна напрямна

     -- Направляюча шина з твердого хромового сплаву в поєднанні з PTFE самозмащувальними повзунками, низьким тертям і високою ударостійкістю. Попередньо наповнена довговічна мастило з заводу, сумісна з безмасляним контуром повітря.

  3. Надвисока повторювана точність позиціонування

     -- Повторюваність ±0,01 мм для всіх 10~25 отворів, нульове відхилення розмірів для прецизійної електроніки та комплектування обладнання.

  4. Багатокутовий універсальний монтаж

     -- Монтажні отвори з різьбою внизу, з двох боків і вгорі корпусу; губки підтримують бічний мітчик, наскрізний отвір, плоскі та вузькі стилі, які можна встановити горизонтально, вертикально або перевернуто.

  5. Три режими безпечного скидання пружини

     -- D подвійної дії: Стабільна постійна сила затиску для 24-годинного безперервного масового виробництва

     -- Односторонньої дії S NO: автоматичне розблокування при відключенні електроенергії, захищає деталі від роздавлювання на станціях гарячого пресування/штампування

     -- C NC односторонньої дії: постійне затискання без подачі повітря, усуває ризик падіння заготовки для верхнього робота EOAT

  6. Вбудоване магнітне визначення положення

     -- Вбудоване магнітне кільце всередині корпусу циліндра; Перемикач M9BW передає цифровий сигнал на ПЛК, щоб визначити наявність деталі та стан губок для автоматизованої логіки блокування.

  7. Диверсифікована схема інтегрованого порту

     -- Варіанти стандартного бічного порту, торцевого порту, осьового попередньо зібраного вставного фітинга спрощують прокладку труб без додаткових адаптерів для кінцевого ефектора робота.

Уніфікована таблиця технічних умов

Теоретична сила затиску при 0,5 МПа (одиниця: Н)

Покрокова інструкція з вибору

  1. Вибір обведення

     -- Маленькі тонкі деталі, вузький отвір, вимагають високої швидкості та частоти → стандартний хід MHZ2

     -- Заготовки великого розміру, виймання форми з глибокими порожнинами, необхідний широкий отвір → довгий хід MHZL2

  2. Вибір режиму дії

     -- 24 години безперервного виробництва, максимізація сили затиску → D подвійної дії

     -- Станція гарячого пресування / штампування, запобігає роздавленню заготовки після втрати електроенергії → S односторонньої дії НІ

     -- Завантаження/розвантаження робота над головою, уникнення падіння деталей у разі збою живлення → C NC односторонньої дії

 3. Вибір стилю щелепи

     -- Компактне міні-пристосування з обмеженим простором → N вузька губка

     -- Тонкі листи, друкована плата, обробка з вузьким зазором → 3 плоскі тонкі губки

     -- Необхідно встановити розширені нестандартні кріплення → 1 губка з бічним різьбленням / 2 губки з наскрізним отвором

 4. Вибір макету порту корпусу

     -- Виправлена ​​звичайна робоча станція, стандартна траса трубок → порожній стандартний бічний корпус порту

     -- Робот EOAT, оптимізоване розташування трубок → Корпус осьового порту W/K/M, попередньо встановлений push-in

     -- Вузький простір трубок збоку шафи → Корпус порту з торцевої сторони E

 5. Вибір визначення сигналу позиції

     -- Повністю автоматична виробнича лінія, ПЛК потребує зворотного зв’язку про стан деталі та щелеп → Обладнайте магнітні перемикачі M9BW (2 шт. за замовчуванням)

     -- Просте ручне пристосування без автоматичної логіки сигналу → Базова модель без магнітного перемикача

Типові галузеві сценарії застосування

  1. MHZ2 Standard Stroke Application

     -- 3C Electronics: високошвидкісне сортування та відбір друкованих плат, мікросхем, роз’ємів, дрібних пластикових деталей

     -- Прецизійне обладнання: високочастотне завантаження/розвантаження мікровалів, гвинтів, штампованих мініатюрних компонентів

     -- Пакувальні машини: розміщення та затискання ковпачків від пляшок, маленьких коробок і етикеток

     -- Обладнання для оптичного огляду: міні-пристосування для позиціонування деталей для станцій візуального виявлення

  2. MHZL2 Довгий хід

     -- Великі пластикові деталі, товсті пластини та багатошарове захоплення матеріалів

     -- Викид частин прес-форми з глибокою порожниною, допоміжне лиття під тиском, виймання великої заготовки

     -- Картонні коробки, жорсткі пластикові ящики та транспортування негабаритних заготовок

     -- Роботизований кінцевий ефектор для переміщення матеріалів різного розміру та різних специфікацій

Стандартні узгоджені пневматичні рішення

  1. Контур 1: Захват подвійної дії для ліній масового виробництва

     -- Блок обслуговування повітря AFC → електромагнітний клапан 4V210 5/2 → трубка PU6 → захват MHZ2/MHZL2 (перемикачі M9BW підключені до цифрового входу ПЛК)

  2. Контур 2: ланцюг безпеки при вимкненому електроживленні для роботів, що працюють над головою

     -- Регулятор тиску AR → 3 В 3/2 електромагнітний клапан → MHZ2-XXC односторонньої дії NC довгоходовий захват

  3. Схема 3: міні-ручна проста схема кріплення

     -- AC1500 mini air service unit → 3F дольний клапан → PU4 тонка трубка → MHZ2-10D мініатюрний стандартний захват

Запобіжні заходи щодо експлуатації та технічного обслуговування

     -- Встановіть прецизійний повітряний фільтр серії AF 5 мкм перед захватом; потрапляння пилу в направляючу рейку викликає заклинювання і різко скорочує термін служби.

     -- Суворо вирівняйте центр ваги заготовки з центральною віссю губки; ексцентричне одностороннє велике навантаження призводить до нерівномірного стирання рейки.

     -- Підтримуйте стабільний тиск повітря 0,4 ~ 0,5 МПа для роботи з високим циклом; уникайте тривалої безперервної роботи під повним тиском 0,7 МПа.

     -- Резервний буферний проміжок для магнітних перемикачів, щоб запобігти пошкодженню зонда внаслідок високошвидкісного зіткнення з щелепою.

     -- Не використовуйте протягом тривалого часу в середовищах із сильними кислотами, лугами чи органічними розчинниками високої концентрації; ущільнювальні компоненти піддадуться корозії та передчасно вийдуть з ладу.

Резюме одним реченням

     Стандартні високочастотні захвати SOLH MHZ2 і паралельні пневматичні захвати з довгим ходом MHZL2 мають подвійну поршневу лінійну направляючу структуру з точністю ±0,01 мм, три режими дії D/S/C і кілька варіантів змінних губок і портів, оснащені магнітними перемикачами положення M9BW, які широко використовуються для 3C, обладнання, пакувального робота EOAT, автоматичного затискання заготовки, збирання та передача.
