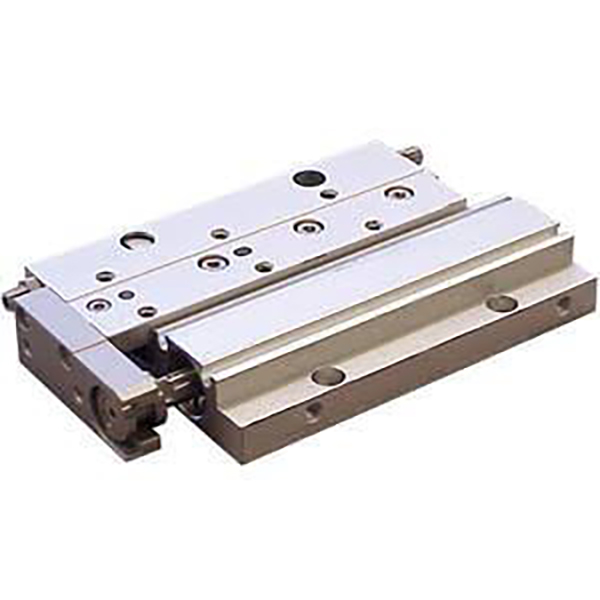

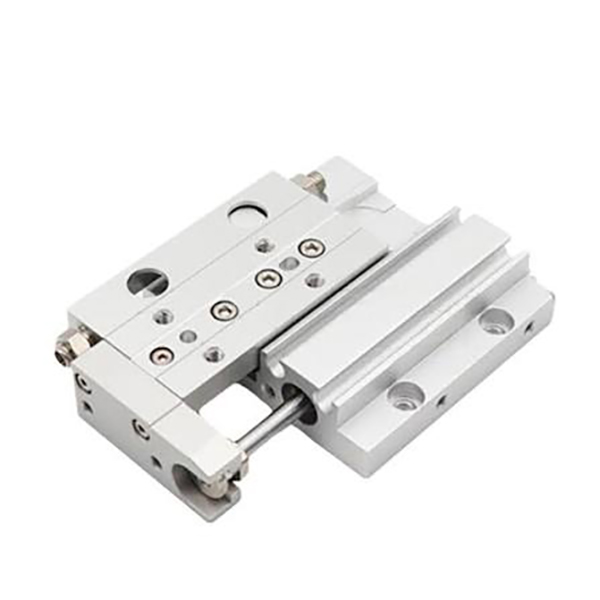

Ультратонкий пневматичний стіл високої жорсткості серії MXF

Бренд: SOLH від Richge Technology

Огляд продукту

     Серія SOLH MXF — це надтонкий, високоміцний пневматичний стіл з довгим ходом, розроблений для обладнання автоматизації з обмеженою висотою. Завдяки паралельному розташуванню циліндрів і поперечних роликових направляючих, двосторонній верхній/нижній монтажній конструкції та середній вантажопідйомності, він досягає наднизької висоти корпусу, яка на 40% менша, ніж звичайні слайди MXS тієї ж специфікації. Завдяки стабільному позиціонуванню середньої точності, плавній роботі з довгим ходом і високочастотній циклічній довговічності він служить основним низькопрофільним рішенням для точного транспортування матеріалів, складання та перемикання станцій у компактних автоматизованих системах.

Основне позиціонування та структурні особливості

     -- Привідна структура подвійної дії: підтримує стабільну роботу подвійної дії з розмірами отворів від φ8 до φ20 мм, забезпечуючи надійне середнє навантаження 20~180 Н, ідеально відповідаючи сценаріям точного поводження з середніми навантаженнями.

     -- Конструкція направляючої паралельного циліндра та поперечного ролика: Направляюча рейка та циліндр розташовані паралельно, відокремлюючи рух підшипника навантаження від ущільнення штока поршня. Ця структура забезпечує високу жорсткість, низьке тертя, роботу без зазору та надзвичайно плавний лінійний рух.

     -- Ультратонкий низькопрофільний корпус: висота корпусу становить лише 16~27 мм, що на 40% менше, ніж у еквівалентних моделей MXS. Це оптимальний вибір для наднизького кліренсу та дуже компактного розташування обладнання.

     --Надійна продуктивність середньої точності: Забезпечує паралельність руху 0,03 мм, вертикальність 0,05 мм і повторювану точність позиціонування ±0,02 мм, що повністю відповідає стандартним вимогам автоматизованого позиціонування середньої точності.

     -- Двостороннє високоточне кріплення: Оснащений верхніми наскрізними отворами та нижніми різьбовими отворами, а також отворами під штифти для точного позиціонування. Підтримує позитивну та зворотну установку, гарантуючи високу точність повторного монтажу після розбирання та повторного складання.

     -- Гнучкі трубопроводи та встановлення датчиків: Сумісний з поперечними та осьовими двонаправленими трубопроводами. Вбудоване магнітне кільце з прихованою конструкцією канавки повзунка для встановлення магнітного вимикача, що економить простір для встановлення без структурних перешкод.

     -- Параметри регульованого штриха та мультибуфера: Стандартні поліуретанові буфери на обох кінцях для стабільної амортизації. Має регульований хід 5 мм на кінець (загальний стандартний діапазон підрізання 10 мм), додаткову специфікацію X11 для наддовгого тонкого регулювання 15 мм і додаткові гідравлічні буфери для сценаріїв високочастотного удару.

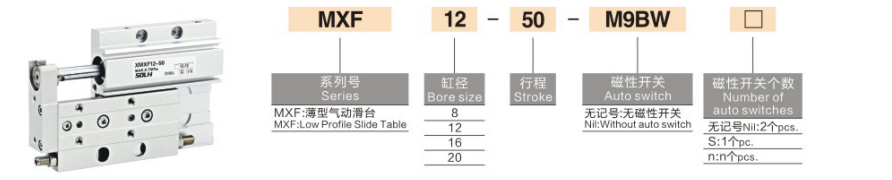

Повне правило кодування моделі

   1. Приклад моделі: MXF12-50-M9BW

   2. Довідкові приклади стандартного замовлення

     -- MXF8-20: Стандартна модель без перемикача, отвір 8 мм, хід 20 мм, подвійної дії

     -- MXF20-100-2M9B: діаметр отвору 20 мм, довжина ходу 100 мм, подвійні магнітні перемикачі для двонаправленого моніторингу положення

     -- MXF16-75-X11: отвір 16 мм, хід 75 мм, розширене регулювання ходу 15 мм

Основні технічні характеристики (@0,5 МПа, подвійної дії)

Основна продуктивність і переваги продукту

     -- Надтонка компактна структура для екстремальної економії місця: Завдяки наднизькій висоті корпусу 16~27 мм, на 40% тоншій за серію MXS, він ідеально адаптується до обладнання з наднизьким кліренсом і щільних сценаріїв модульного розташування, де неможливо встановити звичайні слайди.

     -- Висока жорсткість і стабільна робота з довгим ходом: Поперечна роликова напрямна в поєднанні з вбудованим монолітним корпусом усуває зазори та деформацію. Він підтримує стабільну роботу без тремтіння за максимальної довжини ходу 100 мм і високочастотних циклів.

     -- Двостороннє кріплення з високою можливістю адаптації: Підтримує кріплення через верхній отвір і установку з різьбовим отвором знизу, сумісне як з позитивним, так і з зворотним монтажем. Оснащений прецизійними отворами для штифтів для забезпечення високої точності повторення після багаторазового розбирання та складання.

     -- Гнучкий регульований хід і адаптація до кількох станцій: Стандартне точне регулювання 5 мм на кінець (загальний діапазон обрізки 10 мм). Додаткова специфікація X11 забезпечує розширене регулювання ходу на 15 мм, що відповідає вимогам до точного калібрування ходу для багатостанційних автоматизованих процесів.

     -- Безмасляний і довгий термін служби з низьким рівнем обслуговування: застосовує ущільнення з низьким коефіцієнтом тертя та безмасляний робочий дизайн із терміном служби понад 5 мільйонів циклів. Він застосовний як для чистих промислових середовищ, так і для звичайних автоматизованих виробничих ліній з мінімальними вимогами до щоденного обслуговування.

Методи монтажу та типові сценарії застосування

   1. Подвійні методи монтажу

     -- Верхнє кріплення: Фіксується через верхні наскрізні отвори з верхнім розташуванням навантаження. Поєднується з позиціонуючими штифтами для високоточного позиціонування та стабільного навантаження.

     -- Монтаж знизу: Фіксується за допомогою нижніх різьбових отворів для прямої установки обладнання на поверхню. Відрізняється міцною збіркою та ідеально підходить для додатків зворотного монтажу.

   2. Типове промислове застосування

     -- 3C Electronics Industry: ламінування екрану, обробка модулів, перенесення друкованих плат, перемикання станцій виявлення та точне позиціонування електронних компонентів.

     -- Автоматизація точного складання: пресування дрібних деталей, монтаж клем, закручування гвинтового фіксатора та циклічна робота полегшеного інструменту.

     -- Пакувальні машини: штовхання матеріалу, привод ріжучого інструменту, ламінування етикеток і транспортування матеріалу на короткі відстані.

     -- Загальне обладнання для автоматизації: Розсувні двері корпусу обладнання, перемикання станцій виробничої лінії та високочастотний лінійний циклічний рух із середнім навантаженням.

MXF проти MXH проти MXS | Порівняння низькопрофільних і компактних слайдів

Триетапний посібник із швидкого вибору

   1. Вибір розміру отвору за навантаженням: відповідність діаметра отвору відповідно до ваги заготовки: φ8 ≤ 2 кг, φ12=2~5 кг, φ16=5~10 кг, φ20=10~15 кг. Залиште не менше 50% запасу навантаження, щоб забезпечити стабільну тривалу роботу.

   2. Підтвердження інсульту: Стандартний хід коливається від 10 мм до 100 мм. Віддавайте перевагу серії MXF для сценаріїв з довгим ходом (≥50 мм); виберіть серію MXH для умов роботи з коротким ходом і високочастотними циклами.

   3. Відповідність конфігурації:
     --  Визначення позиції: Оснащення подвійними магнітними перемикачами M9B для точного двонаправленого моніторингу положення ходу.

     -- Точне налаштування штриха: Виберіть стандарт -X10 (обрізка 5 мм) для регулярного використання; виберіть -X11 (розширене обрізання на 15 мм) для багатотактного точного калібрування.

     --  Оптимізація буферизації: використовувати стандартні поліуретанові буфери для звичайної роботи; оновлення до гідравлічних буферів для сценаріїв високочастотного удару та зменшення шуму.

Резюме одним реченням

     Ультратонкий пневматичний стіл високої жорсткості серії SOLH MXF має на 40% нижчу висоту корпусу, ніж MXS, поперечну роликову напрямну високої жорсткості, двостороннє кріплення та стабільність середнього навантаження при довгому ході, служачи основним рішенням з високою ціною та продуктивністю для компактної автоматизації з обмеженою висотою та середньої точності високочастотного керування.
