Компактний пневматичний стіл надвисокої точності серії MXP

Компактний пневматичний стіл надвисокої точності серії MXP

Бренд: SOLH від Richge Technology

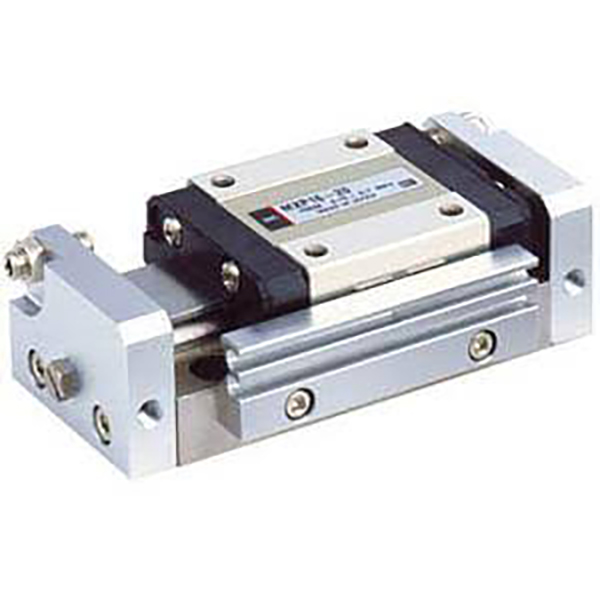

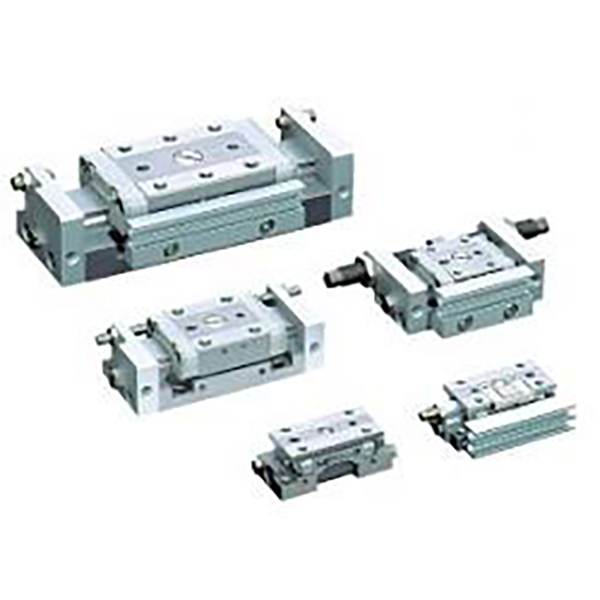

Огляд продукту

     Серія SOLH MXP — це компактний пневматичний стіл високого класу надвисокої точності, розроблений для строгих сценаріїв мікропозиціонування. Завдяки вбудованій циліндровій рейковій структурі та інтегрованому корпусу з нержавіючої сталі він забезпечує паралельність мікронного рівня, наднизьку похибку обертання та виняткову жорсткість. Підтримуючи двонаправлені трубопроводи та високочастотну стабільну циклічність, він ідеально підходить для точного складання 3C, оптичного виявлення та високоточного позиціонування мікрокомпонентів, слугуючи моделлю преміум-класу для складних мініатюрних лінійних застосувань.

Основна структура та особливості дизайну

     --  Режим водіння: Двонаправлена ​​робота подвійної дії, розміри отворів φ6/8/10/12/16 мм, що охоплює діапазон легких навантажень 10~120 Н.

     -- Інтегрована преміальна структура: має вбудовану циліндрову лінійну напрямну та цільний корпус із мартенситної нержавіючої сталі. Несучий механізм повністю ізольований від руху ущільнення поршневого штока, завдяки чому досягається надзвичайна жорсткість і мінімальне тертя.

     -- Клас надвисокої точності: Паралельність ходу 0,004 мм, паралельність монтажу 0,02 мм, точність обертання ±0,03° (φ6/8/10) / ±0,04° (φ12/16), що забезпечує провідну в галузі надстабільну точність позиціонування.

     -- Надкомпактний вузький корпус: Висота корпусу лише 17~23 мм, на 10%~20% вужче, ніж еквівалентні моделі MXJ, що забезпечує надщільне розташування для надзвичайно обмежених робочих просторів.

     -- Гнучкість двонаправленого трубопроводу: Підтримує як бокові, так і осьові трубопроводи з компонуванням, яке можна перемикати на місці, адаптуючи до різноманітних вимог прокладання трубопроводів на місці.

     -- Універсальна сумісність із датчиками: Стандартні подвійні канавки магнітного перемикача дозволяють встановити 2 магнітних перемикача M9B для надійного двонаправленого моніторингу положення.

     -- Багаторівнева буферизація та обмеження: Стандартні подвійні гумові буфери для зменшення шуму та удару; додаткові односторонні/двосторонні металеві обмежувачі ходу, а також опція гідравлічного буфера для моделей φ8 і вище з регульованим діапазоном ходу 0~5 мм для надточного контролю позиціонування.

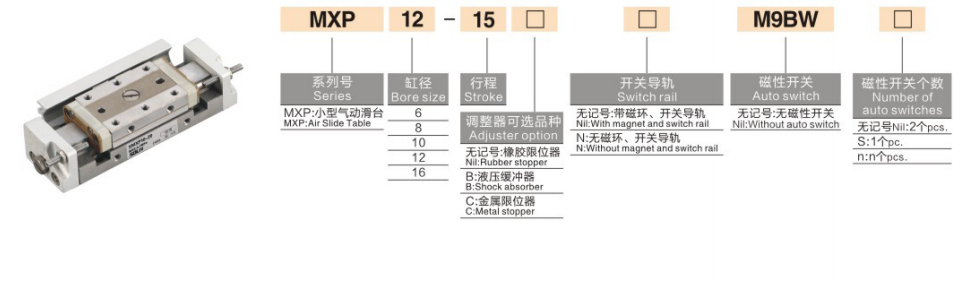

Повне правило кодування моделі

   1. Приклад моделі: MXP8-15-B-M9BW

   2. Довідкові приклади стандартного замовлення

     --  MXP6-5: Стандартний тип, без магнітного перемикача, отвір 6 мм, хід 5 мм, подвійної дії

     --  MXP10-20-B-2M9B: отвір 10 мм, хід 20 мм, двосторонній металевий ліміт, 2 шт. магнітних перемикачів M9B

     -- MXP12-25-D: діаметр отвору 12 мм, хід 25 мм, розширений металевий край, сумісний з осьовим трубопроводом

Основні технічні характеристики (@0,5 МПа, подвійної дії)

Основні конкурентні переваги

   1. Надвисока точність і стабільність мікронного рівня
     -- Має наднизьку паралельність ходу 0,004 мм і точність обертання до ±0,03° у поєднанні з повторюваною точністю позиціонування ±0,01 мм. Він усуває мікротремтіння та відхилення положення, повністю задовольняючи строгі вимоги до точності для оптичного виявлення, ламінування мікрокомпонентів і процесів високоточного тестування.

   2. Вбудована циліндрична структура та ультравузький компактний корпус
     -- Циліндр вбудовано в структуру напрямної рейки, зменшуючи ширину кузова на 10%~20% порівняно з моделями MXJ. Інноваційна конструкція бічних/осьових трубопроводів у подвійному напрямку забезпечує гнучке перемикання на місці, вирішуючи обмеження щодо розташування трубопроводів на станціях із надвузькою щільністю.

   3. Висока жорсткість і тривалий термін служби
     -- Цілісний корпус із мартенситної нержавіючої сталі та інтегрована структура напрямної рейки забезпечують чудову стійкість до деформації та структурну жорсткість. Приймає безмасляну конструкцію ущільнення з низьким коефіцієнтом тертя, сумісну з чистими майстернями та легкими промисловими середовищами, досягаючи терміну служби понад 5 мільйонів циклів без обслуговування.

   4. Високочастотна плавна робота
     -- Преміальне ущільнення з низьким коефіцієнтом тертя та високоточна кулькова направляюча рейка забезпечують надзвичайно плавний рух. Робоча швидкість коливається від 50 до 500 мм/с, підтримує стабільну високочастотну циклізацію понад 350 копій/хв без затримок або тремтіння, що ідеально підходить для довготривалих завдань позиціонування з коротким ходом.

   5. Гнучка адаптація інсталяції для кількох сцен
     -- Підтримує тристороннє кріплення зверху, знизу та збоку з точними отворами для шпильок. Симетрична структура повітряного отвору забезпечує взаємозамінність лівого та правого трубопроводів на місці, повністю порушуючи обмеження щодо напрямку та адаптуючись до різноманітних конструкцій обладнання.

Монтажні форми та типові застосування

   1. Способи монтажу

     -- Верхнє кріплення: Фіксується за допомогою наскрізних отворів з отворами під штифти для точного позиціонування, підходить для монтажу зверху заготовки та сценаріїв високоточного позиціонування, які вимагають нульового зміщення.

     --  Монтаж знизу: Фіксується за допомогою нижніх різьбових отворів зі стабільною та надійною структурою, застосовною для складання поверхні стандартного обладнання та фіксованого лінійного руху.

     --  Бічне кріплення: Фіксується за допомогою бічних різьбових отворів, ідеально підходить для обладнання з обмеженим вертикальним простором і щільним паралельним розташуванням кількох ковзанок.

   2. Типові сценарії застосування

     --  3C Electronics: кріплення та склеювання мікросхем, фокусування модуля лінз, надточне позиціонування мікрокомпонентів, тестування циклу зонда

     --  Оптичне обладнання: точний рух камери CCD, точне калібрування оптичної лінзи, лазерне позиціонування, керування високоточною платформою виявлення

     --  Micro Precision Assembly: Мініатюрне автоматичне фіксування гвинтів, обтиск клем, точне вставлення компонентів, високоточне закріплення зажимних пристосувань

     -- Медичне обладнання: Точне керування мікронасосом, точне перемикання мініатюрного клапана, телескопічне позиціонування невеликого інструменту

Порівняння вибору таблиці слайдів: MXP проти MXJ проти MXQ

3-етапний посібник із швидкого вибору

   1. Вибір отвору за навантаженням
     -- φ6 ≤1 кг / φ8=1~2 кг / φ10=2~4 кг / φ12=4~6 кг / φ16=6~10 кг. Залиште не менше ніж 50% запасу надійності навантаження, щоб забезпечити стабільну точну роботу.

   2. Підтвердження інсульту Стандартний діапазон ходу: 5~30 мм. Надайте перевагу коротким ходам (5~20 мм) для високочастотних робочих умов, щоб підтримувати вищу точність позиціонування та стабільність роботи.

   3. Відповідність конфігурації

      --  Моніторинг положення: оснастіть 2 магнітними перемикачами M9B для двонаправленого зворотного зв’язку про положення ходу в реальному часі.

     -- Обмеження точності та буферизація: виберіть двосторонній металевий ліміт (B) для регульованого точного позиціонування 0~5 мм; виберіть гідравлічний буфер для моделей φ8 і вище, щоб зменшити вплив високої частоти.

     --  Адаптація трубопроводів: використовуйте осьові трубопроводи для надвузького простору та бічні трубопроводи для звичайних стандартних сценаріїв встановлення.

Резюме одним реченням

     Надвисокоточний пневматичний висувний стіл серії SOLH MXP має наднизький паралелізм 0,004 мм, мінімальну похибку обертання, вбудовану інтегровану направляючу рейку, двонаправлений перемикаючий трубопровід і додатковий гідравлічний буфер, який служить високоякісним мікролінійним столиком преміум-класу для оптичного виявлення, надточного складання 3C і висококласного медичного автоматизованого обладнання.
