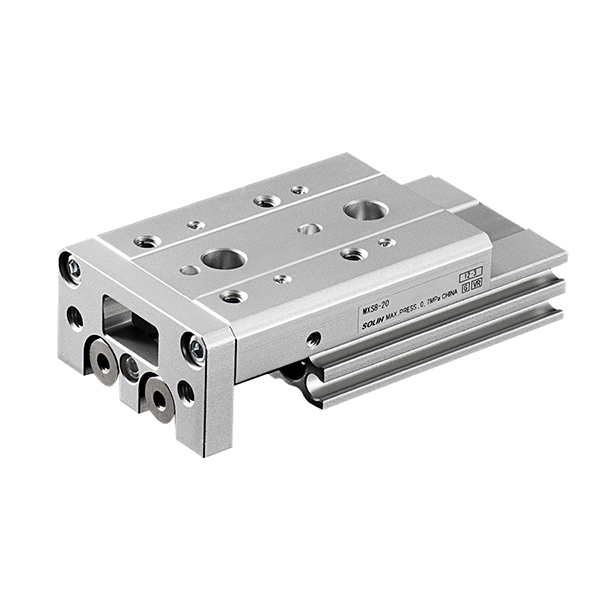

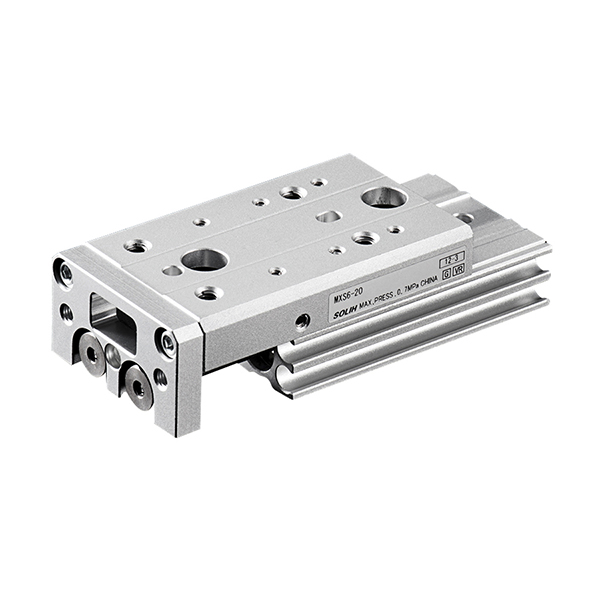

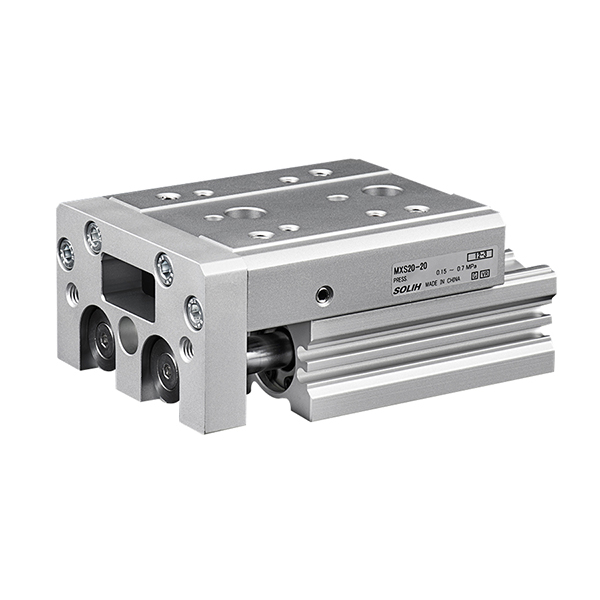

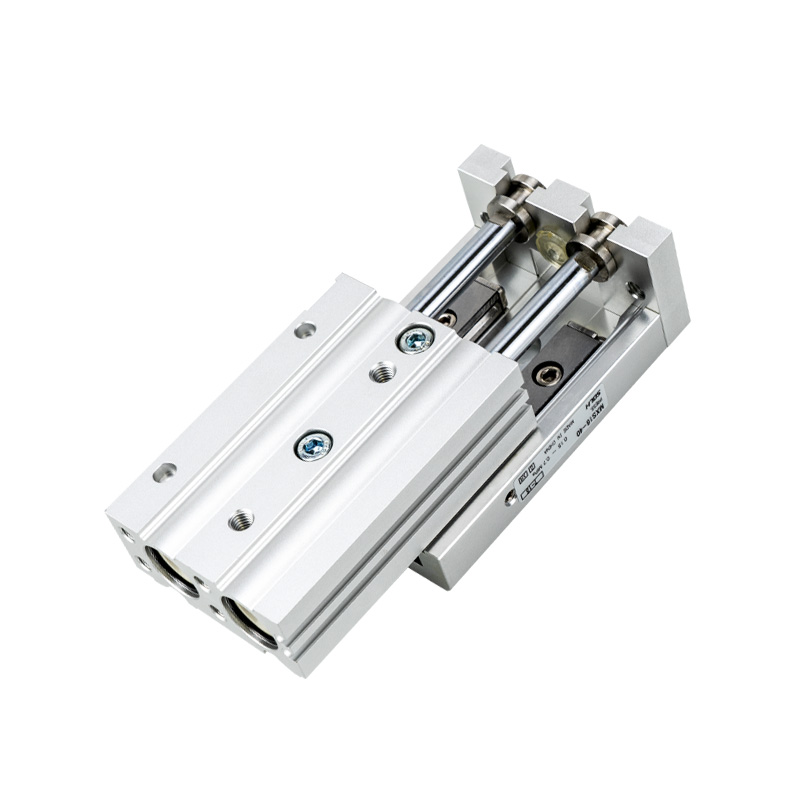

Серія MXS Пневматичний столик | Поперечна роликова направляюча двоциліндрового типу

Бренд: SOLH від Richge Technology

Огляд продукту

     Серія SOLH MXS — це інтегрований пневматичний стіл високої жорсткості з високою точністю, оснащений подвійною поршневою приводною структурою та професійними поперечними роликовими направляючими. Завдяки надтонкому компактному корпусу, попередньо навантаженій системі напрямних із нульовим зазором і подвоєній вихідній тязі він забезпечує надстабільний лінійний рух із точністю повторення до ±0,01 мм. Інтегрована конструкція «все в одному» значно зменшує обсяг обладнання порівняно з традиційними комбінаціями роздільного циліндра + зовнішньої направляючої. Він широко використовується в прецизійному лінійному перенесенні, збірці вирівнювання, електронному та напівпровідниковому обладнанні, слугуючи оптимальною оновленою заміною звичайних лінійних рішень приводу.

Основна структура та принцип роботи

     -- Двопоршнева система приводу: має подвійну поршневу структуру подвійної дії, що забезпечує вдвічі більшу тягу, ніж одноциліндрові ковзанки з тим самим розміром отвору. Він забезпечує високосинхронну роботу та ефективно усуває відхилення та коливання під час високочастотного руху.

     -- Поперечна роликова напрямна преміум-класу: Вбудована високоточна поперечна роликова напрямна з конструкцією попереднього натягу, нульовим робочим зазором, чудовою структурною жорсткістю та сильним опором радіальному навантаженню та відхиленню крутного моменту. Він стабільно підтримує надвисоку точність позиціонування ±0,01 мм для тривалої циклічної роботи.

     -- Інтегрований дизайн «все в одному».: Циліндр і ковзаючий стіл ідеально інтегровані як єдине ціле, зменшуючи загальний об’єм установки на 30%~50% порівняно з конструкціями роздільного типу. Він не потребує ручного вирівнювання під час встановлення, що значно покращує ефективність складання та структурну послідовність.

     -- Гнучке тристороннє кріплення: Підтримує нижню, бокову та осьову установку в трьох напрямках із попередньо встановленими отворами під штифти. Він підтримує пряме встановлення в стек і стаціонарне кріплення збоку, адаптуючись до різноманітних вимог щодо розміщення компактного обладнання.

     -- Вбудована сенсорна адаптація: Оснащений стандартним внутрішнім магнітним кільцем із зарезервованими вбудованими пазами на корпусі, сумісними з магнітними перемикачами серій D-M9□ і A93. Конструкція вбудованого монтажу дозволяє уникнути структурних перешкод і забезпечує точний зворотний зв’язок щодо положення ходу.

Повне правило кодування моделі

   1. Приклад моделі: MXS16-50AS-M9BW

   2. Довідковий приклад стандартного замовлення

     -- MXS20-75A-FR-M9NL: діаметр отвору 20 мм, хід 75 мм, регулювання ходу з двох кінців, осьовий трубопровод, магнітний перемикач PNP із довжиною дроту 3 м

Загальні основні технічні характеристики

Еталонна діаграма вихідної сили та навантаження (@0,5 МПа, горизонтальна установка)

Примітка. Вантажопідйомність зменшується з довшим ходом і вищою швидкістю; коефіцієнт безпеки ≥2; вертикальне навантаження вимагає перевірки допустимого крутного моменту

Сценарії застосування та рекомендації щодо вибору

   1. Пріоритетні сценарії застосування для серії MXS

     --  Надточне позиціонування та передача: ідеально підходить для точного лінійного перенесення та вирівнювання електронних компонентів, терміналів, оптичних лінз і мініатюрних модулів із суворими вимогами до позиціонування ±0,01 мм.

     -- Компактне обладнання з обмеженим простором: Ультратонка інтегрована структура зменшує висоту обладнання на 30% порівняно зі звичайними висувними столами, ідеально вписуючись у мініатюрні та дуже компактні автоматизовані станції.

     -- Робочі умови високої жорсткості та запобігання прогину: Конструкція поперечної роликової напрямної забезпечує чудову стійкість до крутного моменту та ексцентричну стійкість до навантаження, що підходить для роботів, що рухаються по осі Z, і високоточних складальних станцій зі складними силовими умовами.

     -- Високочастотна циклічна робота з коротким ходом: Стабільний для тривалої високочастотної роботи в межах короткого ходу 10~50 мм, зберігаючи постійну точність без зміщення або тремтіння.

     -- Структурне спрощення та скорочення витрат: Інтегрована конструкція циліндра та направляючої повністю замінює традиційну комбінацію «циліндр + зовнішня напрямна», спрощуючи механічну конструкцію та знижуючи витрати на монтаж і обслуговування.

Ключові моменти професійного відбору

     -- Вибір розміру отвору: відповідність розміру отвору відповідно до ваги заготовки та режиму встановлення. Контролюйте горизонтальне навантаження в межах 50% від номінального значення та вертикальне навантаження в межах 25% від номінального значення, щоб забезпечити стабільну роботу.

     -- Вибір обведення: Зарезервуйте межу ходу 5~10 мм під час вибору моделі. Виберіть регулятор ходу AS/AT/A (точне регулювання 0~5 мм), якщо потрібне точне обрізання штриха.

     -- Відповідність напрямку монтажу: Нижнє кріплення для горизонтального транспортування матеріалів; бокове кріплення для бічної фіксованої установки; осьове кріплення для укладання по осі Z і багатошарового складання.

     -- Оптимізація конфігурації буфера: Стандартний гумовий буфер для звичайної роботи. Обладнайте гідравлічний буфер, коли робоча швидкість перевищує 300 мм/с або вага вантажу перевищує 5 кг, щоб зменшити удар і вібрацію на терміналі.

     -- Налаштування визначення положення: Сумісний з магнітними перемикачами M9B/M9N. Двосторонні вбудовані канавки підтримують установку 2 перемикачів для реалізації точного виявлення сигналу на місці для ходів висування та втягування.

Резюме одним реченням

     Двоциліндровий пневматичний поворотний стіл серії SOLH MXS використовує преміальну поперечну роликову напрямну та інтегровану конструкцію «все-в-одному», що включає подвоєну тягу, надвисоку точність ±0,01 мм, чудову жорсткість і здатність запобігати прогинам, служачи прецизійним рішенням лінійного приводу високого класу для напівпровідників, прецизійної електронної збірки та автоматизації високочастотного позиціонування.
