Безштоковий циліндр з механічним з’єднанням серії MY1B | Основний тип

Бренд: SOLH від Richge Technology

Огляд продукту

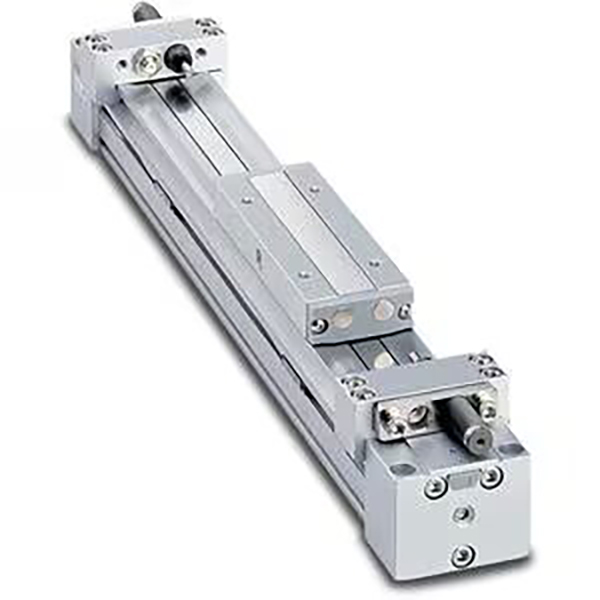

     Серія SOLH MY1B — це класичний безштоковий циліндр з механічним з’єднанням, призначений для наддовгого ходу лінійного приводу. Завдяки використанню внутрішнього ущільнювального пояса під тиском і зовнішньої пилонепроникної структури ременя, він усуває традиційне подовження тяги, досягаючи довжини установки, майже рівної фактичному ходу, і економлячи понад 50% місця для установки в порівнянні зі звичайними циліндрами тяги. Охоплюючи діаметр отвору від φ10 до φ100 мм і максимальний хід 5000 мм, він забезпечує стабільний лінійний рух із середньою швидкістю та середнім навантаженням. Це оптимальне економічно ефективне рішення для переміщення матеріалів на великі відстані, переміщення станцій і штовхання/витягування заготовок у загальному обладнанні автоматизації.

Основне позиціонування та структурні особливості

• Конструкція механічного з’єднання без штока: Інтегрована конструкція поршня та ковзання без висувного поршневого штока. Внутрішній ущільнювальний ремінь підтримує тиск повітря, тоді як зовнішній пилозахисний ремінь забезпечує повний захист. Загальна довжина дорівнює ходу, що забезпечує надзвичайно високе використання простору для обмежених сценаріїв встановлення.

• Високоміцний інтегрований слайд-стіл: Посувний стіл жорстко з'єднаний з поршнем, що забезпечує відмінну стійкість до згинального моменту. Вантажі можна встановлювати безпосередньо на ковзаючому столі без додаткових напрямних конструкцій для невеликих навантажень, що спрощує механічну конструкцію та збірку.

• 4-ходовий трубопровод і полегшене оновлення: Оптимізована головка блоку циліндрів підтримує труби в чотирьох напрямках (спереду/заду/збоку/знизу), що дозволяє регулювати напрямок труб на місці для гнучкого розташування. Оновлена ​​структура корпусу циліндра зменшує вагу на 17% для моделей φ25/32/40 порівняно зі старими версіями, знижуючи загальне навантаження на обладнання.

• Стандартна регульована повітряна подушка: Вбудовані регульовані повітряні буфери на обох кінцях ефективно поглинають робочий удар і зменшують шум під час роботи для стабільної роботи на середніх швидкостях. Зовнішні гідравлічні буфери є додатковими для адаптації до умов роботи на високій швидкості та великому навантаженні.

• Без масла та довгий термін служби: Стандартний безмасляний робочий дизайн адаптується до чистого промислового середовища та загальних автоматизованих виробничих ліній. Зносостійкий ущільнювальний ремінь забезпечує тривалу довговічну роботу з низькими витратами на обслуговування.

• Легке встановлення магнітного вимикача: Попередньо зарезервовані монтажні канавки на передній і протилежних сторонах циліндра дозволяють безпосередньо встановлювати магнітні перемикачі серії D-M9 спереду, забезпечуючи зручне визначення сигналу положення та гнучку електричну інтеграцію.

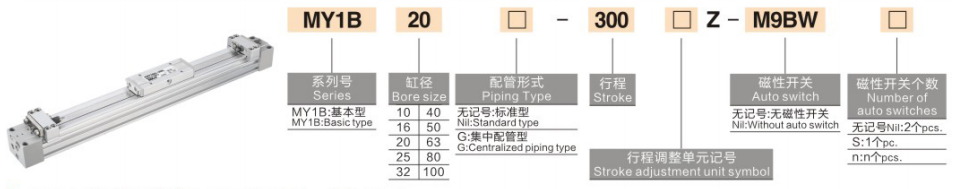

Повне правило кодування моделі

Приклади моделей: MY1B25-500Z | MY1B40-800AZ

Довідкові приклади стандартного замовлення

• MY1B25-500Z: діаметр отвору 25 мм, хід 500 мм, стандартна двостороння повітряна подушка

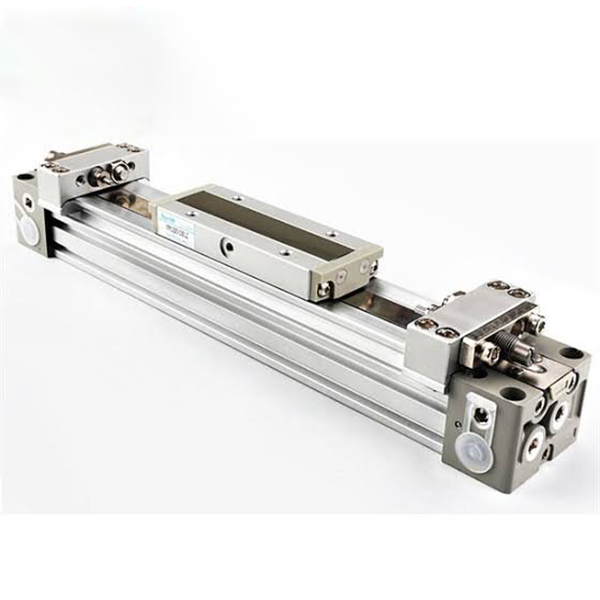

• MY1B40-800AZ: отвір 40 мм, хід 800 мм, повітряна подушка + двосторонні гвинти регулювання ходу

Основні технічні характеристики (20 ℃ стандартні умови)

1 Основні загальні характеристики

• Режим роботи: механічний шарнір подвійної дії

• Робоча рідина: Стиснене повітря (можлива робота без масла)

• Температура навколишнього середовища: 5~60 ℃ (без замерзання)

• Діапазон робочого тиску: 0,1 ~ 0,8 МПа; Випробувальний тиск: 1,2 МПа

• Робоча швидкість поршня: 100~1000 мм/с (зі стандартною повітряною подушкою); 100~1500 мм/с (із зовнішнім гідравлічним буфером)

• Толерантність до інсульту: ≤1000 мм хід: ±1,8 мм; 1001~3000 мм хід: ±2,8 мм

• Буферний режим: Стандартна вбудована повітряна подушка (Z); додатковий зовнішній гідравлічний буфер (L/H)

2 Таблиця ключових параметрів продуктивності (@0,5 МПа)

Основні рекомендації щодо конфігурації та вибору

1 Вибір розміру отвору за навантаженням і тягою

• φ10~φ20 (легкий режим): Застосовується для сценаріїв навантаження ≤8 кг і мікродовгого ходу (≤1000 мм), ідеально підходить для електронного обладнання та невеликих автоматизованих пристроїв.

• φ25~φ40 (середньо-легкий режим): підходить для середньо-легких навантажень 12~30 кг і звичайних операцій з довгим ходом 1000~2000 мм, широко використовується під час штовхання складальної лінії та завантаження/розвантаження матеріалу.

• φ50~φ63 (середній режим роботи): Підходить для середнього навантаження 50~80 кг і переміщення важких заготовок, ідеально підходить для тривалого керування верстатами та обробними станціями.

• φ80~φ100 (важкий режим): Розроблено для важких вантажів вагою 130–200 кг, великогабаритного обладнання та логістики на великій відстані, адаптується до високочастотних і важких циклічних умов роботи.

Вибір конфігурації 2 Stroke & Buffer

• Діапазон ходу: стандартні кришки ходу 100~2000 мм; розширена специфікація XB11 підтримує наддовгий хід до 5000 мм для особливих вимог на далекі відстані.

• Повітряна подушка (Z): Стандартна обов’язкова конфігурація для середньошвидкісної роботи (≤1000 мм/с), ефективно зменшуючи торцевий удар і робочий шум для стабільного циклічного руху.

• Гідравлічний буфер (L/H): Рекомендується для високошвидкісної роботи (>1000 мм/с) або важких навантажень (>50 кг) для досягнення надстабільного руху та зниження шуму.

• Гвинт регулювання ходу (A): Обладнано для сценаріїв, що вимагають точного граничного позиціонування (точність ±0,1 мм), підтримуючи подвійне тонке калібрування ходу.

3 Інструкції з монтажу та трубопроводів

• Спосіб монтажу: Корпус циліндра можна закріпити через нижні або бічні монтажні отвори; навантаження можна встановлювати безпосередньо на інтегрований висувний стіл без додаткової направляючої конструкції для невеликих навантажень.

• Гнучкий 4-сторонній трубопровод: підтримує перемикання передніх, задніх, бічних і нижніх трубопроводів, що дозволяє регулювати напрямок на місці для адаптації до різноманітних вимог компонування обладнання.

• Установка магнітного вимикача: Зарезервовані двосторонні монтажні канавки, сумісні з перемикачами серії D-M9B/D-M9N, реалізуючи гнучкий і точний зворотний зв'язок щодо положення ходу.

Типові сценарії промислового застосування

• Перенесення матеріалу з ультрадовгим ходом: ідеально підходить для штовхання та витягування на великі відстані від 1 до 5 метрів на складальних лініях для електроніки, продуктів харчування та упаковки, завдяки компактній установці та високошвидкісній стабільній роботі.

• Обладнання Відкриття/закриття дверей і кришки: Застосовується для приводу корпусу дверей з довгим ходом великих верстатів і автоматизованого обладнання з компактною структурою та надійною циклічною роботою.

• Велике зміщення заготовки: Підходить для роботи з довгим ходом важких заготовок 30~200 кг в автомобільній та механічній промисловості, забезпечуючи високу жорсткість і чудову здатність проти згинального моменту.

• Позиціонування та транспортування складальної лінії: Використовується для довгострокового позиціонування та циклічного штовхання виробничих ліній зі стандартною конструкцією повітряної подушки для зменшення шуму та ударів під час високочастотної роботи старт-стоп.

• Спеціальне обладнання для автоматизації: Універсальне довгоходове лінійне приводне рішення для різних нестандартних автоматизованих станцій, особливо підходить для обмеженого простору та чутливих до витрат проектів автоматизації.

Триетапний посібник із швидкого вибору

• Підтвердження розміру отвору: Розрахуйте необхідну тягу на основі ваги вантажу з коефіцієнтом безпеки ≥1,5. Рекомендовані правила відбору: ≤8кг → φ20; 12~30 кг → φ40; 50~80 кг → φ63; >100 кг → φ80/100.

• Підтвердження специфікації ходу: Виберіть стандартний хід 100~2000 мм для звичайних вимог; виберіть розширену специфікацію XB11 для наддовгого ходу до 5000 мм.

• Відповідність функціональної конфігурації: Використовуйте стандартну повітряну подушку (Z) для роботи на середніх швидкостях; оновлення до гідравлічного буфера (L/H) для високошвидкісних або важких умов роботи; додайте гвинт регулювання ходу (A) для вимог точного граничного позиціонування.
