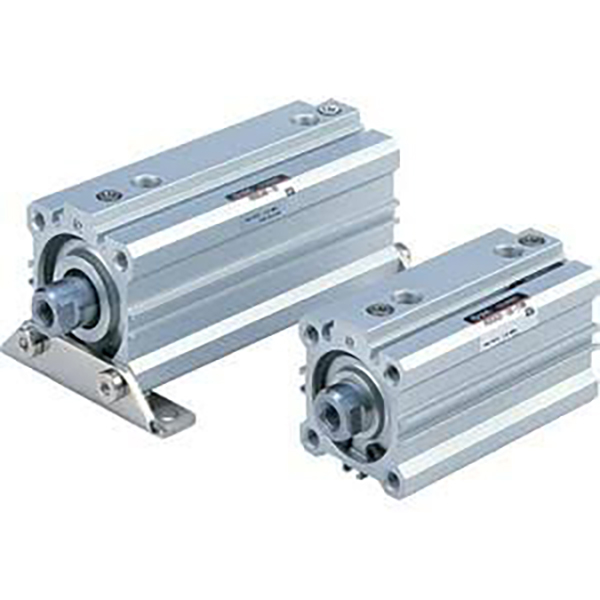

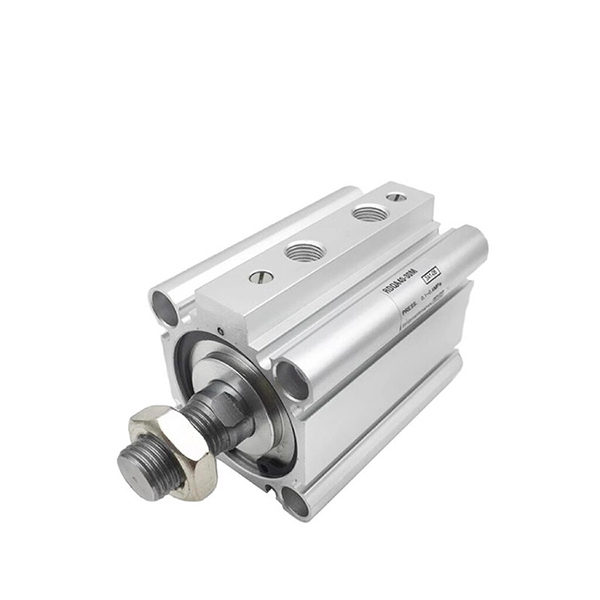

Тонкий пневматичний циліндр серії RQ з високоефективною повітряною подушкою

Бренд: SOLH від Richge Technology

Огляд продукту

     Високопродуктивний тонкий циліндр серії SOLH RQ взаємозамінний з SMC RQ/RDQ. Використовує інноваційну структуру вбудованої повітряної подушки без кілець. Енергопоглинаюча здатність в 3 рази перевищує гумовий буфер CQ2, шум знижений на 50%. Ультратонкий корпус, на 20% коротший за звичайний тонкий циліндр повітряної подушки. Пряма заміна CQ2/CQS для покращення характеристик подушки. Широко використовується для автоматичного позиціонування, затискання та транспортування матеріалів із високим циклом, високим навантаженням і низьким рівнем шуму.

Структура та основні характеристики

     -- Ультратонкий квадратний алюмінієвий ствол, вбудована повітряна подушка без кільця;

     -- Твердий анодований ствол, хромований поршневий шток, сильна антидеформаційна продуктивність;

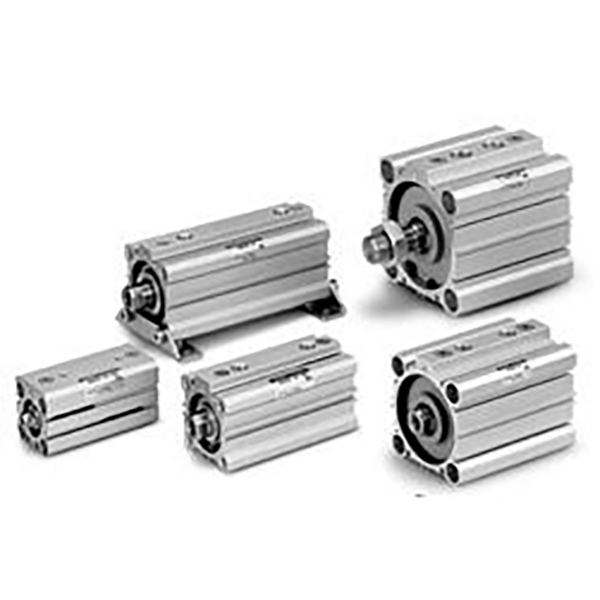

     -- Варіанти: RQ (немагнітний), RDQ (з магнітом), RLQ (тип замка для вертикального навантаження);

     -- Потужна повітряна подушка, придатна для безперервного високошвидкісного зворотно-поступального руху 50~500 мм/с;

     -- Вбудований магніт RDQ для виявлення магнітного перемикача, багатосторонні слоти для датчиків;

     -- Монтажний розмір сумісний із серіями CQ2 і CQS.

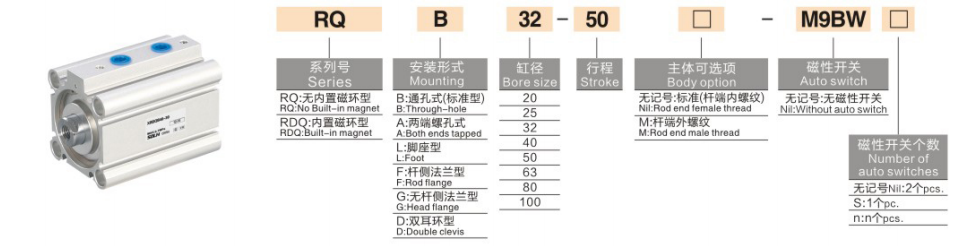

Правило кодування моделі

   1. Приклад: RDQB32-50-M9B

     -- R/RD: без магніту / вбудований магніт

     -- Q: Код серії

     -- B/A/L/F/G/D: стиль монтажу

     -- 32: Розмір отвору: 20/25/32/40/50/63/80/100 мм

     -- 50: довжина штриха

     -- M9B: опція магнітного перемикача

Технічні характеристики

Теоретична тяга та сила тяги та максимальна допустима кінетична енергія @0,5 МПа

Резюме одним реченням

      Високошвидкісний тонкий пневматичний циліндр серії SOLH RQ із вбудованою повітряною подушкою без кільця, чудовою амортизацією та низьким рівнем шуму, ідеальний модернізований привод для автоматизації важких навантажень із великим циклом, взаємозамінний зі стандартним тонким циліндром CQ2.
