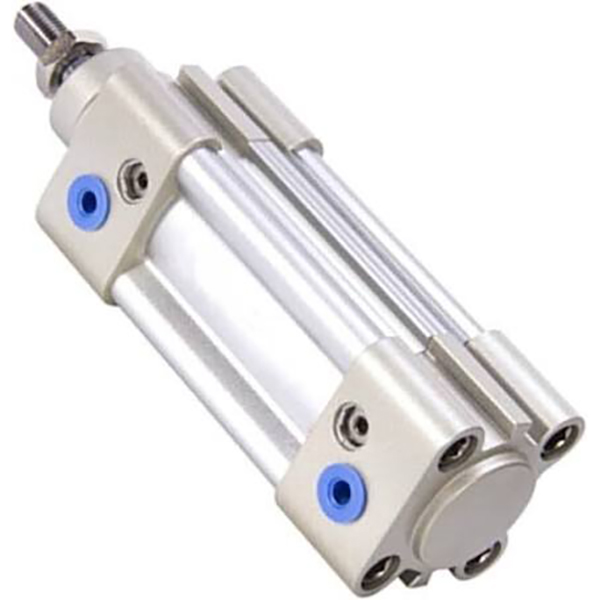

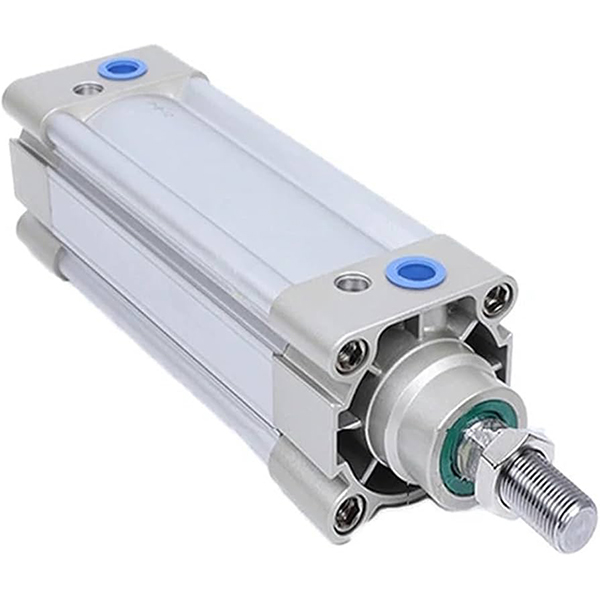

Серія SAI ISO15552 Стандартний профільний циліндр без рульової тяги

Бренд: SOLH від Richge Technology

Огляд продукту

     Профільний циліндр подвійної дії серії SOLH SAI відповідає міжнародному стандарту ISO 15552 (оригінал ISO6431) / VDMA 24562. Такі самі монтажні розміри, як у серій SI, SE та FESTO DNC для прямої заміни. Завдяки високій вартості, стабільній продуктивності та тривалому терміну служби, це найбільш широко використовуваний циліндр середнього класу за стандартом ISO для обладнання автоматизації.

Основна структура та особливості дизайну

   1. Відповідність стандартам: ISO15552 / VDMA24562, повністю взаємозамінні монтажні розміри та аксесуари.

   2. Конструкція: М-подібна інтегрована квадратна алюмінієва профільна стовбур без відкритих стяжок, висока жорсткість і антикорозійність. Двосторонні сенсорні канавки для магнітних перемикачів CMSE / DMSE / CS1.

   3. Варіанти операцій

     -- SAI: однострижнева стандартна модель подвійної дії

     -- СКАЗАНО: подвійний стрижень подвійної дії, відмінна здатність проти скручування

     -- SAIJ: Подвійна штанга з регульованим ходом

     -- ВІТРИЛО: циліндр, що замикається, утримує вантаж у разі втрати подачі повітря

     -- SAIF: інтегрований циліндр з електромагнітним клапаном

     -- Суфікс -S: вбудоване магнітне кільце для датчика положення (без -S = не магніт)

   4. Система амортизації: стандартна двостороння регульована повітряна подушка + еластична буферна прокладка PPV, ефективно зменшує удари та шум під час високої швидкості та великого навантаження.

   5. Ущільнення: подвійне одностороннє компенсаційне ущільнення Y-типу з канавкою для зберігання масла, низький початковий тиск (0,1 МПа), робота без масла. Поршневий шток із твердої хромованої сталі 45#, зносостійкий і нержавіючий.

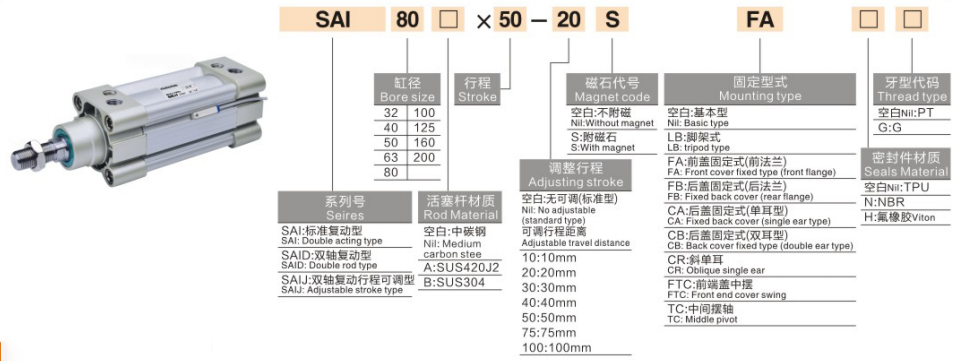

Повне правило кодування моделі

  1. Приклад моделі: SAI50×150-S-FA

   2. Приклади стандартного замовлення

     -- SAI63×200-S: Bore63, stroke200, вбудований магніт, базовий тип

     -- SAID40×100-FB: Діаметр 40, хід 100, подвійний шток, кріплення на задньому фланці

     -- SAIL80×300-S-LB: діаметр циліндра 80, хід 300, тип із замиканням, опорне кріплення

Основні технічні характеристики

Теоретична сила тяги та тяги при 0,6 МПа (один стрижень, одиниця вимірювання: N, коефіцієнт безпеки ≥2)

Типи монтажу та похідні моделі

   1. Варіанти монтажу

     -- Базовий тип, опорне кріплення LB, фланець FA/FB, скоба CA/CB, цапфа TC/TCM. Додаткові аксесуари: плаваюче з’єднання, вушко стрижня, роз’єм I/Y/U/F.

   2. Головний похідний ряд

     -- СКАЗАНО: подвійний стрижень подвійної дії

     -- SAIJ: Подвійна штанга з регульованим ходом

     -- ВІТРИЛО: циліндр із замком для утримання в проміжному положенні

     -- SAIF: вбудований циліндр електромагнітного клапана

3-етапний посібник із швидкого вибору

   1. Вибір стовбура: обчисліть необхідну тягу відповідно до навантаження, запас запасу міцності ≥50%; оновити 1~2 розміри під зміщеним навантаженням / консольним навантаженням.

   2. Підтвердження ходу: додайте запас безпеки 20~50 мм до ефективного ходу; максимальний стандартний хід 1000 мм, налаштований до 2000 мм.

   3. Відповідність конфігурації

     -- Відгук про положення: виберіть модель магніту -S, відповідайте магнітним перемикачам CMSE/DMSE;

     -- Кріплення: кріплення на ногу LB для горизонтального важкого навантаження; Фланець FA кращий для вертикального монтажу;

     -- Спеціальна функція: виберіть SAID для подвійної штанги, SAIJ для регульованого ходу, SAIL для фіксації положення, SAIF для компактного розташування.

Резюме одним реченням

     Профільний циліндр SOLH SAI ISO15552 без тяги може безпосередньо замінити FESTO DNC, серії SE та SI, оснащений регульованим буфером PPV та багатими варіантами, економічно ефективний загальний лінійний привід для автоматизації експорту, пакування та верстатного обладнання.
