Стандартний повітряний циліндр серії SC (тип подвійної дії зі стяжною тягою)

Бренд: SOLH від Richge Technology

Огляд продукту

     Стандартний циліндр рульової тяги серії SOLH SC, базова модель одношатунного типу подвійної дії. Чотири стяжні тяги фіксують передні та задні торцеві ковпачки для жорсткої конструкції, повні монтажні аксесуари, широкий діапазон ходу. Широко використовується для штовхання, обробки матеріалів і позиціонування на лініях автоматизації, що є найпопулярнішим економічним стандартним пневматичним циліндром.

Основна структура та особливості дизайну

     -- Структура: чотири стяжні тяги з'єднують алюмінієвий ствол і торцеві кришки, висока жорсткість, стійкість до ударів, стабільна довгострокова робота.

     -- Тип дії: один стрижень подвійної дії, двонаправлена ​​вихідна сила.

     -- Матеріал: жорсткий анодований алюмінієвий ствол, двонаправлене ущільнення поршня; твердий хромований сталевий поршневий шток 45#.

     -- Подушка: регульована повітряна подушка з обох кінців для зменшення удару та робочого шуму.

     -- Встановлення датчика: канавки датчика в області тяги для магнітних перемикачів CMSG/DMSG/EMSG для визначення положення поршня.

     -- Перевага: коротша довжина корпусу за однакового розміру отвору порівняно з профільним циліндром ISO15552, конкурентоспроможна вартість.

Повне правило кодування моделі

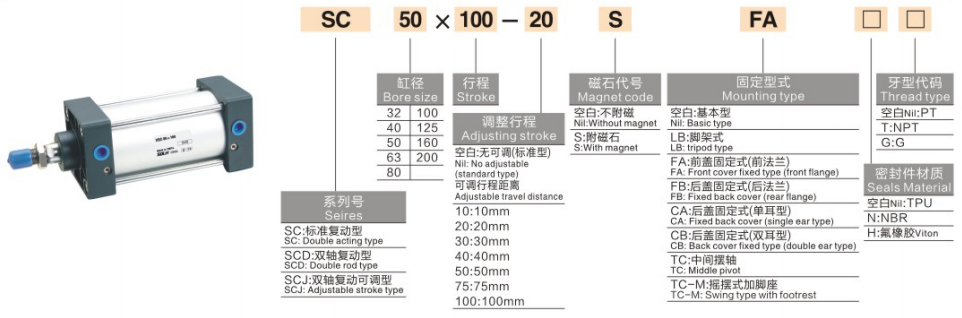

   1. Приклад моделі: SC50×100-S

   2. Похідні моделі

     -- SCD: подвійний стрижень подвійної дії, антиторсіонний

     -- SCJ: Подвійна штанга з регульованим ходом

     -- SCF: циліндр інтегрованого електромагнітного клапана

     -- SCL: циліндр, що замикається, утримує навантаження, коли повітря відключено

   3. Приклади стандартного замовлення

     -- SC63×150-S: Діаметр 63, хід 150, вбудований магніт, базовий тип

     -- SCJ40×200-S: діаметр 40, хід 200, регульований хід, з магнітом

Основні технічні характеристики

Теоретична тяга при 0,5 МПа (один стрижень, одиниця вимірювання: Н, запас міцності ≥2)

Типи монтажу та аксесуари

   1. Варіанти монтажу

     --  Базовий тип, фланець FA/FB, скоба CA/CB, опора LB, цапфа TC/TCM1.

   2. Додаткові аксесуари

     -- Плаваюче з'єднання, вушко стрижня, роз'єм I/Y/U/F, магнітні перемикачі CMSG/DMSG/EMSG.

3-етапний посібник із швидкого вибору

   1. Вибір отвору: обчисліть необхідну тягу на основі навантаження, запас міцності ≥50%; розмір оновлення для консольного/зміщеного навантаження.

   2. Підтвердження ходу: додайте запас безпеки 10~20 мм на ефективний хід; максимальний стандартний хід 1000 мм.

   3. Зіставлення конфігурації

     -- Відгук про положення: виберіть модель магніту -S і підберіть магнітні перемикачі;

     -- Монтаж: виберіть фланець/підніжжя/вилка відповідно до компонування машини;

     -- Спеціальна функція: SCD для подвійної штанги, SCJ для регульованого ходу, SCL для блокування навантаження.

Резюме одним реченням

     Економічний стандартний циліндр тяги серії SOLH SC з регульованою повітряною подушкою та великою кількістю варіантів монтажу, ідеальний недорогий лінійний привід для загальних завдань автоматизації штовхання, переміщення та позиціонування.
