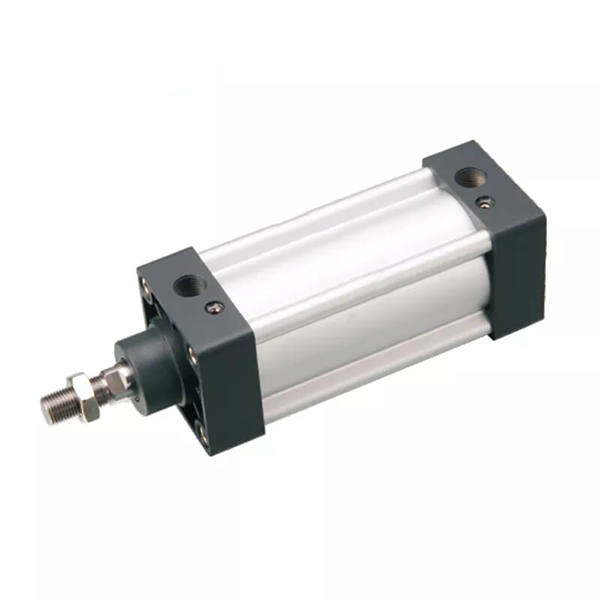

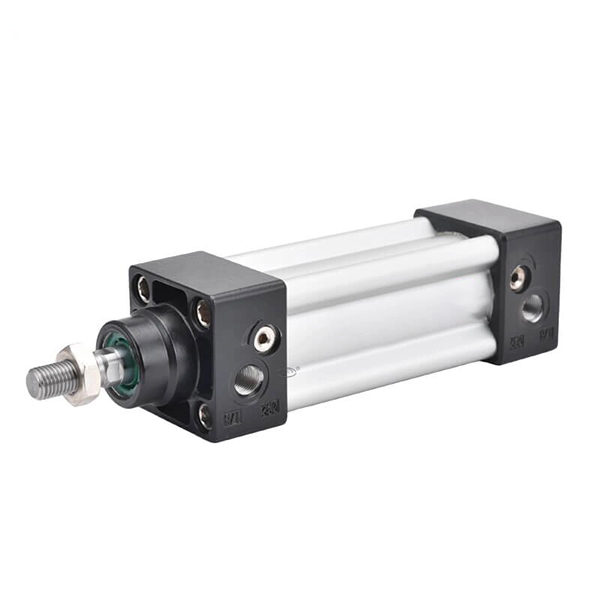

Стандартний циліндр вільного профілю рульової тяги серії SI | Пневматичний циліндр ISO 15552

Бренд: SOLH від Richge Technology

1. Огляд продукту та основні структурні характеристики

     Серія SOLH SI - це високоточний стандартний циліндр подвійної дії, повністю сумісний зISO 15552 (колишній ISO 6431 / VDMA 24562) міжнародні стандарти, порівняні з серією Festo DNC. Завдяки використанню зіркоподібної алюмінієвої профільної труби циліндра без стяжок, він не має відкритих стяжок, вбудованих канавок для магнітного перемикача, двостороннього регульованого повітряного буфера та повної сумісності з аксесуарами ISO. Завдяки чудовій жорсткості, характеристикам проти скручування, тривалому терміну служби та чистому зовнішньому вигляду, він служить основним стандартним циліндром ISO середнього класу для заміни традиційних циліндрів SC зі стяжною тягою, ідеально підходить для обладнання експортного класу та стандартизованих автоматизованих машин.

  1.1 Стандартна сумісність

     Повністю відповідає промисловим стандартам ISO 15552 і VDMA 24562. Усі монтажні розміри, інтерфейси та аксесуари повністю взаємозамінні з глобальними основними циліндрами ISO, такими як DNC, SE та DSBA, підтримуючи заміну без модифікації та стандартизовану серійну збірку.

  1.2 Оптимізована структура профілю

     Приймає інтегровану зіркоподібну квадратну профільну трубу циліндра з алюмінієвого сплаву без відкритих стяжних стрижнів. Загальна конструкція забезпечує високу жорсткість, відмінну здатність проти скручування, акуратний і стійкий до корозії зовнішній вигляд. Зарезервовані стандартні канавки магнітного перемикача з обох сторін дозволяють безпосередньо встановлювати датчики серій CMSE, DMSE і CS1 без додаткових кронштейнів.

  1.3 Диверсифікований рух і функціональні похідні

     • Стандарт СІ: однострижневий зворотно-поступальний рух подвійної дії, універсальна стандартна модель для більшості автоматизованих сценаріїв

     • Подвійна штанга SID: Подвійний висновок штока, що забезпечує синхронну роботу та покращену стійкість до кручення

     • SIJ Регульований хід: Двострижнева структура з регульованими обмежувальними гайками для точного налаштування ходу

     • SIL, що замикається: Оснащений пристроєм фіксації кінцевого або довільного положення для безпечного утримання тиску та фіксації положення

     • Інтегрований клапан SIF: Інтегрований електромагнітний клапан серії 4M, інтегрована конструкція клапан-циліндр для економії місця для установки

     • SIQ Антиторсійний тип: Квадратна структура штока поршня для надвисокої точності позиціонування проти скручування

  1.4 Високопродуктивна буферна система

     Стандартно обладнанийдвосторонній регульований повітряний буфер + еластична подушка PPV. Хід буфера збільшується пропорційно діаметру циліндра, ефективно зменшуючи удар і шум під час роботи на високій швидкості та з великим навантаженням, забезпечуючи стабільний циклічний рух із низьким рівнем вібрації.

  1.5 Міцне ущільнення та конфігурація матеріалу

     Прийнято подвійну Y-подібну односторонню компенсаційну структуру ущільнення, яка має наднизький стартовий тиск (0,1 МПа), стабільну роботу без масла та подовжений термін служби. Поршневий шток виготовлений зі сталі 45# з твердим хромованим покриттям, що забезпечує відмінну зносостійкість, стійкість до іржі та стабільність конструкції.

  1.6 Конфігурація магнітної індукції

     Підтримує вбудоване магнітне кільце (конфігурація -S) у стандартній комплектації, сумісне з магнітними перемикачами серій AirTAC CMSE, DMSE, CS1-B/F/U, що забезпечує визначення положення поршня в реальному часі та автоматизоване підключення сигналу.

2. Повні правила іменування моделей і приклади порядку

  1. Типовий код моделі: SI 50×150-S-FA

 2. Пояснення коду похідної серії

     • SID: Подвійний стержень подвійної дії, подвійний вихід стрижня для синхронної роботи та ефективності проти кручення

     • SIJ: Двострижневий тип регульованого ходу з гайками тонкої настройки для гнучкого калібрування ходу

     • SIL: Тип, що замикається, із фіксацією кінцевого або довільного положення для безпечного позиціонування

     • SIF: інтегрований електромагнітний клапан, інтегрована структура клапан-циліндр для економії місця

  3. Приклад стандартного замовлення

     SI 63×200-С: отвір 63 мм, хід 200 мм, з магнітним кільцем, стандартний регульований повітряний буфер

3. Основні технічні параметри (стандартний тип)

4. Теоретична діаграма тяги та натягу 0,6 МПа (один стрижень, коефіцієнт безпеки ≥2)

5. Монтажні аксесуари та похідні моделі

  5.1 Стандартні універсальні типи кріплення ISO (повністю взаємозамінні з DNC/SE)

     • FA/FB: Кріплення переднього фланця/заднього фланця для фіксованого плаского встановлення

     • CA/CB: Кріплення з одинарною/подвійною скобою для повороту на шарнірах

     • LB: Кріплення на ніжці для фіксованого бічного встановлення

     • TC/TCM: цапфа / магнітне кріплення цапфи для середнього позиціонування повороту

     • L: Бокове кріплення для компактного розміщення простору

     Універсальні аксесуари: з’єднання I/Y/U/F, плаваючі з’єднання, підшипники штока, повністю сумісні з усіма циліндрами стандарту ISO 15552.

  5.2 Переваги основного ряду похідних

     • Подвійна штанга SID: Двосторонній синхронний вихід, підвищена структурна стабільність і можливість запобігання прогину

     • SIJ Регульований хід: Гнучке тонке налаштування ходу для адаптації до змінних вимог робочого ходу

     • SIL, що замикається: Надійне блокування та утримання тиску для запобігання відхиленню положення під час вимкнення живлення або зміни навантаження

     • Інтегрований клапан SIF: Інтегрована конструкція електромагнітного клапана, спрощений контур повітря, зменшений простір для встановлення та вартість складання

     • SIQ Антиторсійний тип: Спеціальна квадратна структура штока поршня для високоточного позиціонування проти скручування

6. Сценарії застосування та порівняння вибору (SI проти SC проти DNC)

  6.1 Пріоритетні сценарії застосування для серії SI

     • Обладнання для експорту та автоматизоване обладнання європейського стандарту, що вимагає взаємозамінності інтерфейсу ISO 15552

     • Автоматизовані виробничі лінії, які вимагають чистого зовнішнього вигляду без стяжних тяг і компактної установки пліч-о-пліч

     • Умови роботи, що вимагають вищої жорсткості, стійкості до скручування та довшого терміну служби, ніж циліндри SC, з кращою економічністю, ніж циліндри DNC

     • Універсальні сценарії лінійного штовхання, пресування, позиціонування, обробки, складання, пакування та автоматизації верстатів

  6.2 Порівняння основної моделі

7. 3-етапний посібник із швидкого вибору

     1. Вибір розміру отвору: Виберіть діаметр отвору відповідно до фактичного горизонтального/вертикального навантаження та вимоги до тяги, залиште не менше 50% запасу безпеки; оновіть 1~2 розміри отворів для ексцентричного навантаження та консольних умов роботи.

     2. Вибір обведення: додайте запас безпеки 20~50 мм на основі фактичного робочого ходу; максимальний настроюваний хід до 2000 мм.

     3. Функціональна конфігурація: Стандартна конфігурація з магнітним кільцем -S + регульованим повітряним буфером PPV; виберіть SID для подвійної тяги, SIJ для регульованого ходу, SIL для функції блокування та FA/FB/CA/CB/LB/TC для відповідних методів монтажу.

Резюме одним реченням

     Стандартний циліндр ISO 15552 серії SOLH SI без зв’язної тяги має інтегровану структуру профілю, високу жорсткість, регульований повітряний буфер і повну універсальну взаємозамінність, будучи економічно ефективною заміною традиційних циліндрів SC та імпортованих циліндрів DNC, широко застосовних для стандартизованого та експортного автоматизованого обладнання.
