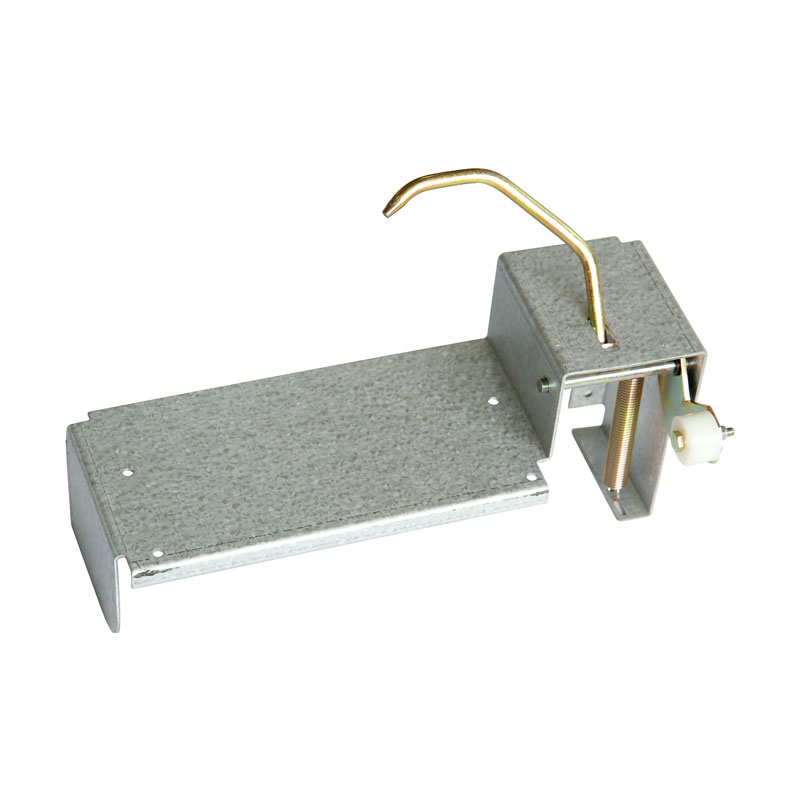

Блокування вторинної розетки розподільного пристрою є життєво важливим компонентом безпеки, призначеним для забезпечення безпечної та надійної роботи вторинних розеток у системах електричних розподільних пристроїв. Цей механізм блокування забезпечує дотримання протоколів безпеки, запобігаючи несанкціонованому або небезпечному вмиканню вторинних розеток, тим самим захищаючи як персонал, так і обладнання. Блокування вторинних розеток розподільного пристрою Виготовлено з міцних і корозійно-стійких матеріалів, таких як нержавіюча сталь і міцні сплави, що забезпечує тривалу роботу та стійкість у різних робочих середовищах.
Застосування блокування вторинної розетки розподільного пристрою:
● Вузли розподільних пристроїв: ідеальні для використання в панелях електричних розподільних пристроїв, де блокування вторинних розеток має вирішальне значення для забезпечення безпечної та контрольованої роботи компонентів високої напруги.
● Промислові електричні системи: підходить для промислових середовищ, які потребують надійних блокувальних рішень для забезпечення безпеки роботи та запобігання несанкціонованому доступу.
● Комунальна інфраструктура: ідеально підходить для комунальних установок, де надійні та безпечні механізми блокування є важливими для належного функціонування та безпеки електричних мереж.
Ключові характеристики вторинної розетки Richge Switchgear:
1. Міцна конструкція: виготовлено з високоякісних, стійких до корозії матеріалів, таких як нержавіюча сталь або міцні полімери. Розроблено, щоб витримувати важкі промислові умови та забезпечувати надійну роботу при безперервному використанні.
2. Універсальна сумісність: розроблено для сумісності з широким діапазоном вторинних конфігурацій розеток і систем розподільних пристроїв. Пропонує гнучкість для інтеграції в різні електричні установки, як для нових установок, так і для модернізації.
3. Відповідність стандартам: дотримується галузевих стандартів і правил безпеки для забезпечення надійної роботи та відповідності нормам електробезпеки.
Габаритне креслення та монтажні розміри
| 5XS.573.010 |
|
|
|
серійний номер |
назва |
кодове ім'я |
Тільки/комплект |
| 1 | Кронштейн |
Bemerkung |
1 |
| 2 | валик |
8XS.224.021 |
1 |
| 3 | Пружина розтягування |
8XS.288.015 |
1 |
| 4 | Зварювання стрижня ланцюга |
5XS.174.017 |
1 |
| 5 |
轴 |
3XS.200.020 |
1 |
| 6 | Відкрийте стопорне кільце 6 |
GB896-88 |
2 |
| 7 | гвинти |
8XS.900.010 |
1 |
| 8 | Гайка М5 |
GB6170-86 |
1 |
| 9 | Прокладка кільця 5 |
GB9-87 |
1 |
| 10 | Прокладка кільця 5 |
GB97.1-85 |
1 |
Пристрій блокування вторинної розетки 5X5.573.010 Підтримка 8XS.043.017.1-4 Посібник
|
серійний номер |
назва |
H |
Зауваження |
| Кронштейн |
8XS.043.017.1 |
136 мм |
Ручний візок автоматичного вимикача VD4, оснащений ручними візками ≤1250 A та подібного розміру |
| 8XS.043.017.2 |
100 мм |
Ручний візок з автоматичним вимикачем VSI |
|
| 8XS.043.017.3 |
126 мм |
Ручний візок автоматичного вимикача VD4, оснащений ручними візками 1600-2500 А та подібного розміру |
|
| 8XS.043.017.4 |
80 мм |
Ручний візок автоматичного вимикача VD4, оснащений ручними візками 3150A та подібного розміру |
|
| 8XS.043.017.14 |
100 мм |
|
