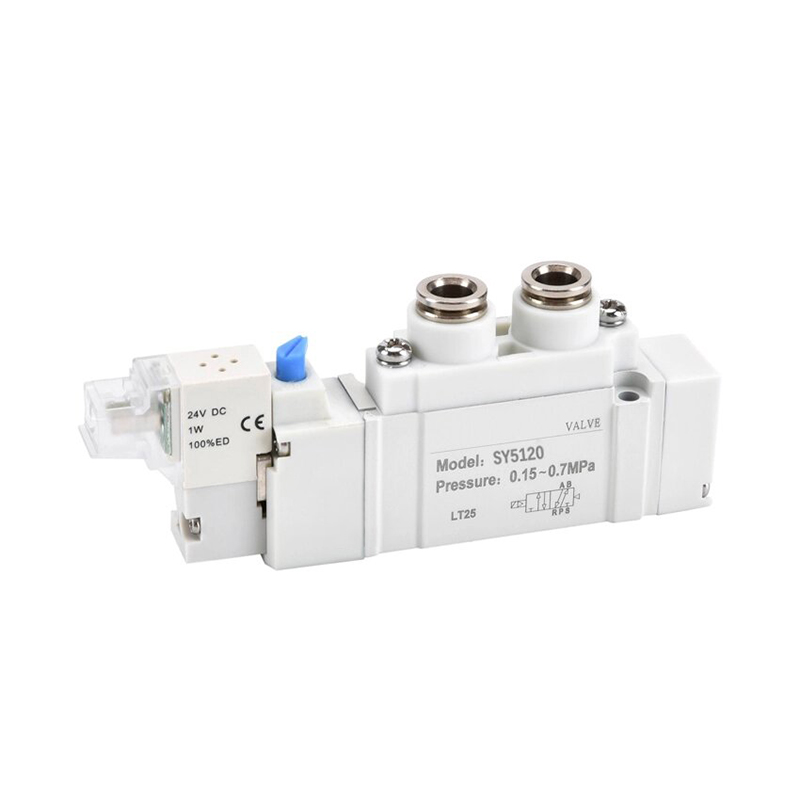

5-портовий електромагнітний клапан з пілотним керуванням серії SY

Бренд:SOLH від Richge Technology

Позиціонування продукту

     Серія SOLH SY — це основний 5-портовий електромагнітний клапан з пілотним керуванням, який має надкомпактний корпус, наднизьке енергоспоживання та значно покращену пропускну здатність. Він служить основним компонентом спрямованого керування для зворотно-поступального руху циліндрів і пневматичних схем перемикання на всьому автоматизованому виробничому обладнанні, повністю взаємозамінним з оригінальною серією SMC SY.

Повна класифікація розмірів серії та відповідний обсяг

Універсальні основні технічні характеристики

  1. Типи схем:

     -- 5/2-ходовий (один пружинний поворот / подвійна фіксуюча котушка);

     -- 5/3-ходовий (3 центральні функції: центральний закритий / центральний вихлоп / центральне подання тиску)

  2. Діапазон робочого тиску

     -- Внутрішній пілот: 0,1 ~ 0,7 МПа

     -- Зовнішній пілот (сумісний з вакуумом): -100 кПа ~ 0,7 МПа

  3. Робоча температура: -10 ~ 50 ℃ (без обмерзання в джерелі повітря)

  4. Енергоспоживання котушки: стандартна котушка 0,35 Вт; енергозберігаюча котушка малої потужності всього 0,1 Вт

  5. Ступінь захисту: роз'єм IP65; монтажна база колектора IP67

  6. Тривалість служби: герметизація щілин котушки до 200 мільйонів циклів; еластичне ущільнення до 70 мільйонів циклів

  7. Стандартні варіанти напруги: DC12V / DC24V (масовий основний потік); AC110V / AC220V

Структурні та основні переваги продуктивності

  1. Конструкція кріплення колектора для швидкого встановлення

     -- Пряме закріплення на основі колектора серії SS5Y, швидке складання та розбирання, легке обслуговування одного клапана без демонтажу всього клапанного острова.

  2. Котушка з ультранизьким енергозбереженням

     -- Додаткова малопотужна котушка потужністю 0,1 Вт, низьке тепловиділення, ідеально підходить для тривалих безперервних умов роботи під напругою, значно скорочує заводські витрати на стиснене повітря та електроенергію.

  3. Значно оптимізований бігунок високого потоку

     -- Внутрішня оптимізована конструкція, пропускна здатність збільшена приблизно на 80% порівняно з електромагнітними клапанами старого покоління, що забезпечує більшу швидкість висування/втягування циліндра без втрати тиску.

  4. Вбудований екран пілотного фільтра

     -- Інтегрована крихітна сітка фільтра на вході пілотного клапана для блокування пилу та забруднень, ефективно знижуючи частоту заклинювання золотника та подовжуючи термін служби.

  5. Багатоспрямована гнучка схема портів

     -- Повітряні порти, доступні збоку/вгорі/внизу в трьох напрямках, вільно регулюють маршрут трубок, щоб уникнути механічних перешкод всередині компактних рам обладнання.

  6. Модульна інтеграція клапанного острова

     -- Ідеально поєднується з колекторними основами серії SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9, реалізує централізовану уніфіковану подачу та витяжку повітря, акуратне розташування проводів і економію місця для встановлення в шафі.

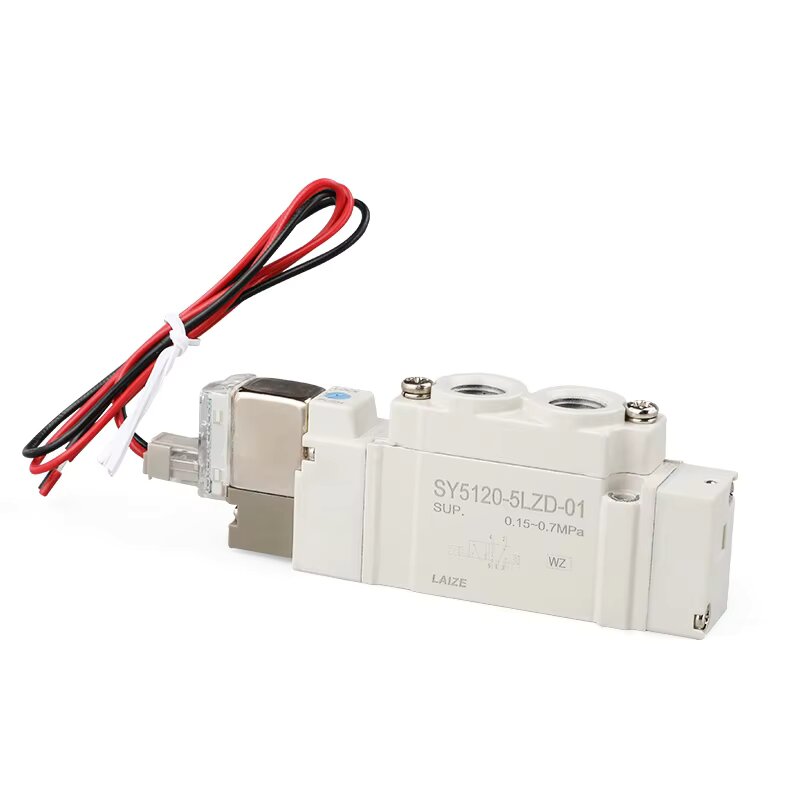

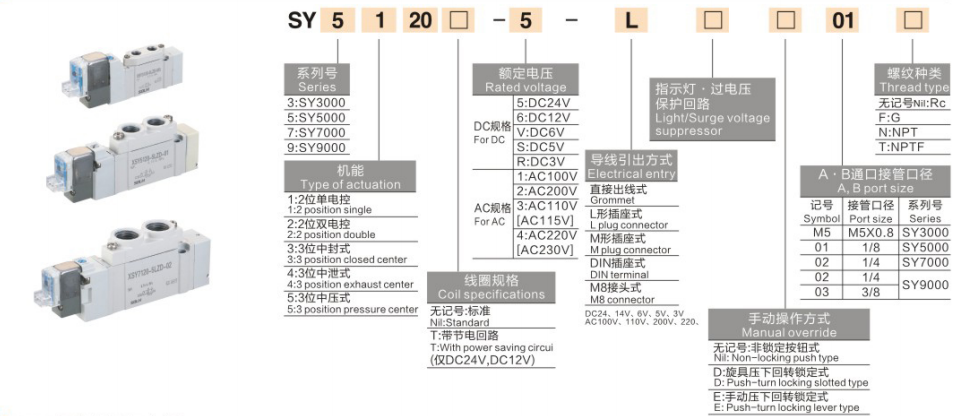

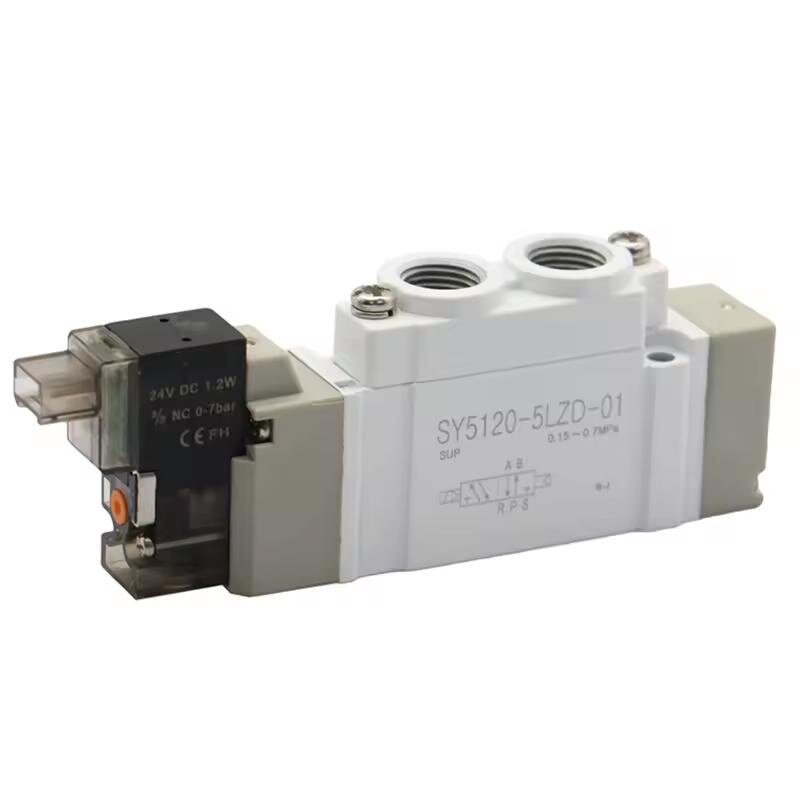

Повне правило кодування моделі (приклад: SY5120-5LZD-01)

  1. SY: код серії 5-портового електромагнітного клапана з пілотним керуванням

  2. 5: Серійний номер розміру (5 = середня серія SY5000)

  3. 1: Код функції схеми

     1 = 5/2 поворотна односпіральна пружина;

     2 = котушка з подвійним фіксатором 5/2;

     3 = трипозиційний клапан 5/3

  4. 2: Внутрішній структурний базовий код

  5. 0: Стандартний тип монтажу на основі

  6. 5: Код напруги котушки (5 = DC24V, основний потік)

  7. LZ: Конфігурація розетки та захисту

     L = Г-подібна розетка; Z = вбудований світлодіодний індикатор + схема захисту від перенапруги

  8. D: Ручний код перевизначення (функція фіксуючої викрутки, натиснувши і повернувши)

  9. 01: Розмір різьби порту (01 = Rc1/8")

Типові сценарії промислового застосування

     -- Автоматизовані складальні виробничі лінії, прецизійне напівпровідникове обладнання, пакувальні машини

     -- Виробничі лінії для штампування та зварювання автомобілів, медичні інструменти для тестування

     -- Пневматичні роботизовані захвати, лінійні циліндри ковзання, приводи поворотного індексування

     -- Перемикання циліндрів вперед/назад, увімкнення-вимкнення пневматичного контуру та регулювання швидкості

Одне речення

     Підсумок 5-портовий електромагнітний клапан із пілотним керуванням серії SOLH SY охоплює повнорозмірний діапазон SY3000/SY5000/SY7000/SY9000 з енергозберігаючою котушкою 0,1 Вт, клас пило- та водонепроникності IP65/IP67, на 80% вищий потік, ніж у старих моделей, і сумісність із колектором SS5Y, універсальний компактний напрямний регулюючий клапан для автоматизація циліндрів в електроніці, автомобільній промисловості, пакуванні та медичному обладнанні.
