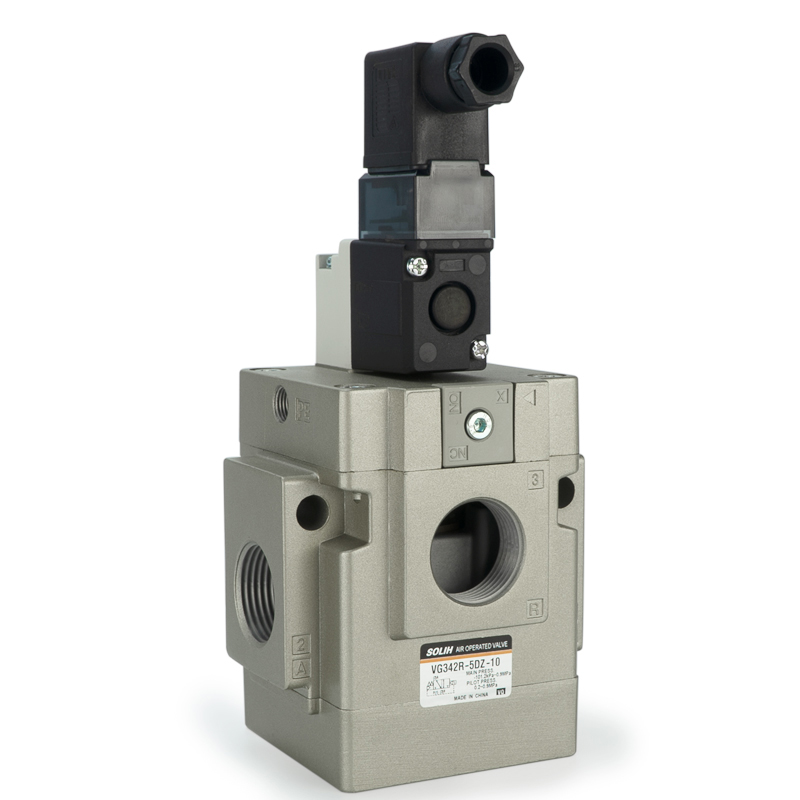

3-ходовий тарельчастий електромагнітний клапан серії VG342

Серія VG342 3-ходовий електромагнітний клапан з пілотним керуванням | Вакуумний і пневматичний регулюючий клапан високого потоку

Бренд: SOLH від Richge Technology | 3-портовий пневматичний електромагнітний клапан із високим потоком малої потужності

1. Огляд продукту

     Серія SOLH VG342 є a3-ходовий тарільчастий електромагнітний клапан з пілотним управлінням, професійно розроблений для контролю повітря, вакууму та рідини низького тиску в стандартних пневматичних системах. Завдяки еластомерному ущільненню, роботі без змащування, наднизькому енергоспоживанню та широкій адаптації тиску, він підтримує гнучке перемикання між нормально закритим (NC), нормально відкритим (NO) і зовнішнім пілотним режимами за допомогою простої заміни кришки. Завдяки великій пропускній здатності, швидкому відгуку та високочастотному циклу він служить універсальним і ефективним основним регулюючим клапаном для вакуумних систем, пневматичних приводів великого діаметру та багатоконтурного колекторного пневматичного обладнання.

2. Основні характеристики продукту

     • Професійна тарельчаста структура та надійне ущільнення: Прийнято 3-портову пілотну конструкцію з високоеластичною еластомерною ущільнювальною структурою, що забезпечує нульовий витік, щільне відключення та стабільну довготривалу циклічну роботу.

     • Широка адаптивність до середовища та тиску: Підходить для стисненого повітря та вакууму. Внутрішній пілотний режим підтримує 0,2~0,9 МПа, тоді як зовнішній пілотний режим охоплюєповний вакуум -101,2 кПа до 0,9 МПа, що адаптуються до різних умов роботи при низькому тиску та вакуумі.

     • Не потребує змащування та не потребує технічного обслуговування: Оптимізована внутрішня конструкція усуває потребу в змащуванні маслом, зменшуючи щоденні витрати на технічне обслуговування та уникаючи середнього забруднення, підходить для сценаріїв чистої промисловості.

     • Подвійні режими енергоспоживання та енергозбереження: стандартна потужність постійного струму становить лише 4 Вт; малопотужних і довгостроково під напругою типів досягненняНаднизьке енергоспоживання 1,8 Вт, що ефективно знижує споживання електроенергії при роботі обладнання.

     • Чудові характеристики великого потоку: C-значення максимального ефективного потоку досягає 38 дм³/(с·бар), а значення Cv до 9,8. Він підтримує різні специфікації калібру з ефективною площею перерізу до 210 мм², задовольняючи вимоги до високошвидкісної вентиляції великих пневматичних компонентів.

     • Гнучке функціональне перемикання: Функцію клапана можна вільно конвертувати між режимами NC (нормально закритий), NO (нормально відкритий) і зовнішнім пілотним режимом, лише замінивши верхню кришку, реалізувавши багатоцільовий режим роботи одного клапана та зменшивши витрати на інвентаризацію моделі.

     • Багатофункціональний додаток: Може використовуватися як звичайний регулюючий клапан, а також як клапан вибору та розподільний клапан у конфігурації зовнішнього пілота з надзвичайно високою сумісністю зі сценою.

3. Повні технічні характеристики

4. Електричні характеристики

 4.1 Номінальна напруга

     • Напруга змінного струму: 100 В, 110 В, 200 В, 220 В, 240 В (50/60 Гц)

     • Напруга постійного струму: 12В, 24В

  4.2 Споживання електроенергії

     • Стандартний DC: 4 Вт

     • Низька потужність (тип Y): 1,8 Вт

     • Довгостроковий під напругою (тип E): 1,8 Вт

     • AC: Пускова напруга 12,7 ВА / Утримання 7,6 ВА

  4.3 Спосіб підключення

     • Тип G: Пряма розетка

     • D Тип: Тип розетки DIN (додатково з індикатором / захистом від перенапруги)

5. Правила та інтерпретація кодування моделі

  Типовий приклад моделі: VG342-04G-1A

     • VG342: Код серії для 3-ходового тарільчастого електромагнітного клапана з пілотним керуванням

     • Код розміру порту: 04=1/2", 06=3/4", 10=1"

     • Тип проводки: G=Пряма розетка, D=розетка DIN

     • Код напруги: 1=AC100V, 4=AC220V, 6=DC24V

     • Режим схеми: A=Нормально закритий (NC), B=Нормально відкритий (NO), R=Зовнішній пілот

6. Типові сценарії застосування

     • Контроль вакуумної системи: Ідеально підходить для вакуумних присосок, вакуумних генераторів і автоматизованих схем вакуумного утримання та випуску.

     • Пневматичні приводи великої витрати: Поєднується з циліндрами великого діаметру та пневматичними захватами для реалізації швидкої та потужної пневматичної дії.

     • Контури рідини низького та мікротиску: стабільний контроль для пневматичних систем низького тиску та систем транспортування рідини під мікротиском.

     • Система колекторних клапанів: Використовується як головний регулюючий клапан і клапан вибору/розподілу для багатоконтурних інтегрованих пневматичних систем.

     • Високочастотне енергозберігаюче обладнання: Підходить для автоматизованого обладнання, яке потребує частого вмикання-вимкнення та тривалої енергозберігаючої роботи під напругою.

Резюме одним реченням

     3-ходовий електромагнітний клапан із пілотним керуванням серії SOLH VG342 інтегруєтьсявеликий потік, сумісність з вакуумом, низьке енергоспоживання та багаторежимні функції перемикання, будучи високопродуктивним, енергозберігаючим і універсальним основним регулюючим клапаном для вакуумних систем, пневматичних контурів великого потоку та високочастотного автоматизованого обладнання.
