Серія VHK 2/2 і 3/2 ходовий ручний клапан | Пальцевий поворотний клапан, сумісний із серією SMC VHK

Бренд: SOLH від Richge Technology | Повна змінна заміна оригінальної серії SMC VHK

1. Огляд продукту

     Серія SOLH VHK — це ручний запірний клапан міні-ручки, який розділений наVHK2 2/2 шлях іVHK3 3/2 ходу види. Він приймає конструкцію поворотної ручки на 90° для реалізації керування ввімкненням і вимкненням пневматичного контуру. 3/2-ходова модель має вбудовану приховану витяжну структуру, яка автоматично скидає залишковий тиск із порту A, коли він закритий, без необхідності зовнішнього випускного порту R. Розроблений для встановлення прямого трубопроводу без додаткового монтажу на основі, він служить ідеальним ручним перемикачем для пневматичних відводів, запобіжним клапаном скидання тиску перед електромагнітними клапанами та керуванням увімкненням/вимкненням вакуумного контуру. Повна серія повністю сумісна за розмірами та функціонально з оригінальною серією SMC VHK для прямої взаємозамінної заміни.

  1.1 Ідентифікація ядра та логіка роботи

     • Кольорове маркування ручки: сіра ручка для VHK2 2-ходового типу; Синя ручка для 3-стороннього типу VHK3, що забезпечує швидку візуальну ідентифікацію

     • Switch Logic: поворот на 90° проти годинникової стрілки для відкриття клапана; Обертання за годинниковою стрілкою на 90° для закриття клапана з чіткою індикацією стану вказівника ручки

     • Ущільнювальна структура: Конструкція ущільнення тарілчастого клапана забезпечує чудову герметичність із наднизьким мікровитоком. Надлегкий робочий момент (0,04~0,14 Н·м) дозволяє легко обертати та перемикати палець

2. Правила кодування моделі та специфікація інтерфейсу

     Логіка кодування: VHK[2/3][A]-[Специфікація переднього порту]-[Специфікація заднього порту]

  2.1 Визначення моделі

     • VHK2: 2/2-канальний одинарний тип відсікання

     • VHK3: 3/2 ходове відключення + тип скидання залишкового тиску

     • Суфікс: Нова оновлена ​​структура ручки проти падіння (покращена версія); Без A для стандартної старої версії

     • Суфікс R: Вогнестійкий корпус клапана

  2.2 Визначення коду типу порту

     • Код F: Порт для з’єднання шланга з ПУ нейлону

     • S код: Зовнішній різьбовий порт для різьбового з'єднання трубопроводу

  2.3 Приклади застосування моделі:

     • VHK3A-08F-02S: 3/2-ходовий оновлений клапан проти падіння, порт P φ8 з натисканням, порт A G1/4 зовнішня різьба

     • VHK2-06F-06F: 2/2-ходовий стандартний клапан, двопортовий φ6 прямого наскрізного типу

  2.4 Повний список специфікацій інтерфейсу серії

3. Основні технічні параметри

4. Основні функціональні відмінності (Керівництво з вибору ключів)

 4.1 VHK2 2/2 Way (Сіра ручка)

     • Відкрита держава: P⇋A повністю проведений для стабільної подачі повітря

     • Закрита держава: Порти P і A повністю відрізані без функції випуску

     • Основна програма: Контроль увімкнення та вимкнення трубопроводу, широко використовується для утримання вакуумного контуру та головного перемикача джерела повітря

  4.2 VHK3 3/2 Way (синя ручка)

     • Відкрита держава: P→A провідність впускного повітря для нормальної роботи обладнання

     • Закрита держава: порт P закритий, порт A автоматично скидає залишковий тиск через вбудований прихований канал

     • Основна перевага: Спорожнення залишкового газу після вимкнення за допомогою однієї клавіші, усунення небезпек залишкового тиску та забезпечення безпечного розбирання клапана та обслуговування обладнання

5. Переваги структурного ядра

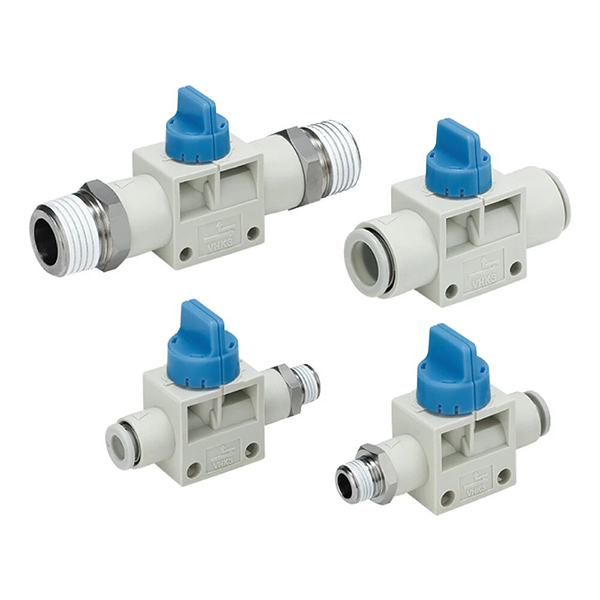

     • Чотири універсальні комбінації трубопроводів: Підтримка режимів з’єднання F-F з подвійною натискною посадкою, подвійною зовнішньою різьбою S-S, F-S P-різьбою/A-різьбою, S-F P-різьбою/A-натисканням, повністю адаптована до різних схем трубопроводів на місці

     • Додатковий фіксований кронштейн: Оснащений монтажним кронштейном із замиканням для фіксованої установки на панелі та шафі, гнучкі способи встановлення

     • Оновлена ​​структура проти падіння VHK-A: Оптимізована конструкція ручки, яка запобігає ослабленню, ефективно запобігає падінню ручки під час повторюваної високочастотної роботи, покращуючи стабільність роботи

     • Міні-компактний розмір: Надмалий дизайн корпусу, ідеально підходить для дротяних жолобів, вузьких зазорів для обладнання та компактних мікропневматичних контурів

     • Чудова герметичність: прецизійна герметизуюча структура тарілчастого типу забезпечує наднизькі мікровитоки, забезпечуючи довготривалу стабільну герметичність

6. Відмінність у виборі: ручний клапан VHK проти ручного шиберного клапана HSV

7. Типові сценарії застосування

     • Електромагнітний клапан переднього запобіжного скидання тиску: Джерело повітря → VHK3 → електромагнітний клапан. 3-ходовий клапан автоматично скидає залишковий тиск за клапаном, коли він закритий, забезпечуючи безпечне розбирання та обслуговування пневматичних компонентів без ризику тиску.

     • Контроль увімкнення-вимкнення вакуумного контуру: 2-ходовий клапан VHK2, встановлений на вакуумному трубопроводі з вакуумним присоском, стабільно вимикає тиск вакууму після вимкнення, щоб підтримувати ефект утримання вакууму та уникнути витоку повітря.

     • Інструмент Мікроциліндровий вимикач розгалуження: Застосовується для локального ручного керування пуском і зупинкою мікроциліндрового джерела повітря, зручно для налагодження окремого обладнання, обслуговування та незалежного перемикання ланцюгів.

Резюме одним реченням

     Серія SOLH VHK - це міні-пальцевий поворотний клапан на 90°, повністю сумісний з оригінальною серією SMC VHK. Завдяки подвійним функціям 2-ходового відсікання та 3-ходового скидання залишкового тиску, різноманітним комбінаціям різьблення/інтерфейсу з натискною посадкою та надлегкою роботою, це оптимальний міні-перемикач з ручним керуванням для пневматичних розгалужених контурів, пілотного керування та захисту безпеки вакуумної системи.
