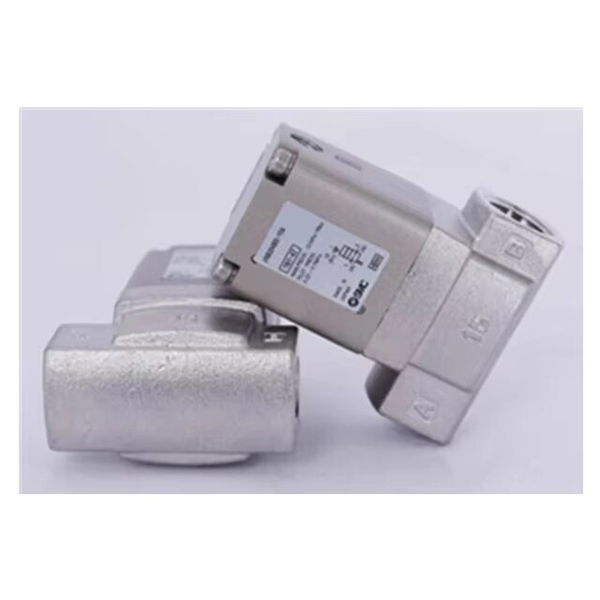

2-ходовий клапан керування рідиною серії VNB201

Бренд:SOLH від Richge Technology

Позиціонування продукту

     Серія VNB201 — це 2-ходовий рідинний регулюючий клапан із зовнішнім повітряним керуванням, розроблений SOLH за технологією Richge. Він призначений для керування кількома промисловими середовищами, включаючи повітря, воду, масло, вакуум та інертний газ. Його основні сильні сторони включають надійний запуск при нульовому перепаді тиску, високу пропускну здатність і двонаправлене проходження рідини.

Основні ключові функції

     1. Зовнішній повітряний пілотний привід, запуск з нульового перепаду тиску

     -- Повністю керується зовнішнім тиском пілотного повітря в діапазоні 0,25–0,7 МПа, незалежно від середнього тиску основного контуру.

     -- Стабільне відкриття та закриття в суворих умовах, таких як вакуум, нульова різниця тиску та низький тиск, вирішуючи поширений дефект звичайних клапанів, які не відкриваються під низьким тиском.

    2. Збалансована тарельчаста структура, високий потік і двонаправлений потік

     -- Збалансована конструкція тарілки забезпечує низький опір потоку, високий коефіцієнт Cv і мінімальні втрати тиску.

     -- Підтримує двонаправлений потік рідини, забезпечуючи більшу гнучкість для компонування трубопроводу та встановлення на місці.

   3. Кілька комбінацій матеріалів для широкої сумісності з медіа

     -- Варіанти корпусу клапана: стандартний латунний сплав (A), корозійно-стійка нержавіюча сталь (S), легкий алюмінієвий сплав (L).

     -- Варіанти матеріалів ущільнення: стандартний NBR для води та повітря; FKM фторкаучук для маслостійкості та стійкості до високих температур; EPR етиленпропіленовий каучук для гарячої води та слабокислих середовищ.

     -- Сумісні середовища: стиснене повітря, вода, гідравлічне масло, вакуум, інертний газ (N₂/CO₂), слабкі кислоти та слабкі лужні рідини.

    4. Міцна конструкція для важких умов праці

     -- Суцільний металевий корпус клапана з чудовими характеристиками проти забруднення, підходить для тривалої безперервної роботи та частих циклів перемикання.

     -- Відсутність внутрішніх електричних компонентів, що виключає ризик електричної іскри; застосовні до небезпечних зон з вимогами вибухозахисту.

    5. Гнучка установка

      Компактний автономний корпус зі стандартними різьбовими портами Rc (PT), що дозволяє встановлювати під будь-яким кутом без обмежень напрямку.

Повні технічні характеристики

     -- Конфігурація клапана: 2/2 ходовий, зовнішній повітряний пілот

     -- Стандартна функція: нормально закритий (NC); Нормально відкритий (NO) необов'язковий

     -- Розміри портів: 10A (3/8"), 15A (1/2"), 20A (3/4"), 25A (1")

     -- Діаметр отвору: 15 мм / 20 мм

     -- Діапазон робочого тиску Основний контур: 0 ~ 1,0 МПа (від вакууму до позитивного тиску) Подача пілотного повітря: 0,25 ~ 0,7 МПа (чисте сухе стиснене повітря)

     -- Випробувальний тиск: 1,5 МПа

     -- Діапазон температур Температура середовища: -5 ℃ ~ +60 ℃ Температура навколишнього середовища: -5 ℃ ~ +60 ℃

     -- Клас захисту: стандартна модель для приміщень (без рейтингу IP, для чистих приміщень) Пояснення коду моделі· VNB201A-15A: латунний корпус + ущільнювач NBR + 1/2" порт, NC повітряний пілотний клапан

     -- VNB201AS-20A: Корпус із нержавіючої сталі, стійкий до корозії + NBR ущільнення + порт 3/4"

     -- VNB201AF-25A: латунний корпус + ущільнення з фторкаучуку FKM + порт 1" (стійкий до масла та високих температур)

Типові сценарії застосування

     -- Загальні промислові рідинні системи: керування включенням і вимкненням для охолоджувальної води, мастила, очисної рідини та магістральних трубопроводів стисненого повітря

     -- Контури вакууму та низького тиску: адсорбція вакууму, транспортування негативного тиску та контроль рідини під мікротиском (можливість запуску при нульовому перепаді тиску)

     -- Мультимедійні змішані трубопроводи: одне обладнання, яке потребує контролю над водою, повітрям, нафтою та кількома середовищами

     -- Хімічна, харчова та фармацевтична промисловість: корпус із нержавіючої сталі з ущільнювачами EPR для чистих, помірно корозійних та санітарно-якісних рідинних контурів

     -- Вибухонебезпечне середовище: контроль легкозаймистих рідин і розчинників із нульовим ризиком електричної іскри

Резюме одним реченням

     Повітряний пілотний клапан SOLH VNB201 використовує зовнішній пілотний привід із запуском нульового перепаду тиску, високим двонаправленим потоком і взаємозамінними матеріалами корпусу та ущільнень; це універсальний рідинний запірний клапан із пневматичним приводом, оптимізований для промислових застосувань, що вимагають високої надійності, включаючи низький тиск, вакуум, великий потік, мультимедійні та вибухозахищені робочі умови.
