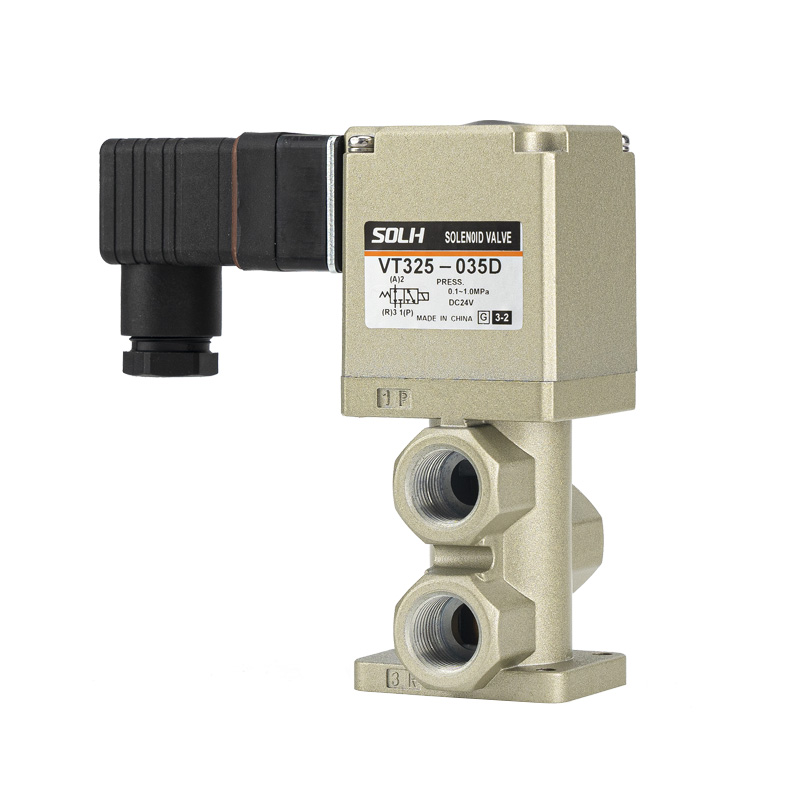

3-портовий електромагнітний клапан серії VT325 – тарельчастий тип прямої дії

Бренд:SOLH від Richge Technology | Стандарт SOLH

1. Позиціонування продукту

     Серія SOLH VT325 — це 3-портовий електромагнітний клапан прямої дії тарілчастого типу з повним еластичним ущільненням. Призначений для контурів стисненого повітря та інертного газу, він виконує вмикання-вимикання повітряного контуру, перемикання напрямків і керування випуском. Підтримуючи запуск із нульовим тиском і сумісний як з надлишковим тиском, так і з повним вакуумом, VT325 служить високочастотним, стабільним і надійним пневматичним комутаційним компонентом для загального промислового обладнання автоматизації.

2. Основні ключові функції

--Пряма тарельчаста структура та запуск без тиску

     Мінімальний робочий тиск не потрібен. Він стабільно працює в повному діапазоні позитивного тиску 0–1,0 МПа. Вакуумна версія підтримує робочий тиск до -101,2 кПа, що повністю адаптується до робочих сценаріїв низького, вакуумного та високого тиску.

-- Багатофункціональний дизайн 6-в-1 для універсальних трубопроводів

     Змінюючи режими підключення порту, один клапан реалізує 6 функціональних режимів, включаючи NC (нормально закритий), NO (нормально відкритий), розподіл потоку та вибір потоку. Він задовольняє різноманітні вимоги до пневматичної логіки завдяки чудовій універсальності та гнучкій конфігурації.

--Надвисока пропускна здатність і швидка реакція

     Оснащений оптимізованими внутрішніми потоками, клапан забезпечує високий коефіцієнт потоку C=6,1 дм³/(с·бар). Він забезпечує швидкий час відгуку ≤30 мс і підтримує максимальну частоту перемикання 5 Гц, що ідеально підходить для високошвидкісного пневматичного перемикання та керування подачею повітря з великим потоком.

--Еластична герметизація та робота без змащення

     Використовує високоякісні еластичні ущільнювальні матеріали для відмінної повітронепроникності, ефективності проти старіння та тривалого терміну служби. Робота без змащування забезпечує чисті газові контури, екологічність і значне зниження витрат на щоденне обслуговування.

-- Компактна структура та гнучкий монтаж

     Міні-компактний корпус економить простір для встановлення. Він підтримує як пряму розетку, так і розетку. Оснащений стандартною кнопкою ручного перемикання без блокування для зручного налагодження на місці, перевірки та екстреного ручного перемикання.

--Можливість монтувати колектор і надійну сумісність

     Підтримує щільне збирання колектора та встановлення стека. Розміри сумісні зі стандартними промисловими клапанними островами, що робить його ідеальним для модульних централізованих пневматичних систем керування та автоматизованого інтегрованого обладнання.

3. Повні технічні характеристики

     --Конфігурація портів: 3-портовий, 2-позиційний соленоїд

     --Тип роботи: тарельчатий тип прямої дії

     --Спосіб ущільнення: високоефективне еластичне гумове ущільнення

     --Застосовна рідина: стиснене повітря, інертний газ

     --Робочий тиск: 0–1,0 МПа; Тип вакууму: -101,2 кПа ~ 0,1 МПа

     --Випробувальний тиск: 1,5 МПа

     --Діапазон температур навколишнього середовища: 5 ℃ ~ 50 ℃

     --Час відгуку: ≤30 мс (перевірено при 0,5 МПа)

     --Максимальна робоча частота: 5 Гц

     --Мастило: дизайн без змащення

     --Ручне керування: стандартний тип без блокування; необов'язковий тип фіксації інструменту

     --Розмір порту: Rc 1/4, Rc 3/8

     --Напруга котушки: DC24V, AC110V, AC220V та настроювані параметри

4. Типові сценарії застосування

     --Пневматичне керування для автоматизованих виробничих ліній, роботизованих рук і затискних пристроїв

     --Системи видалення пилу, струминної рідини та вакуумної адсорбції та вакуумного розриву

     --Пакувальне, поліграфічне, текстильне та деревообробне обладнання

     --Обладнання для автоматизації, що потребує запуску з нульового тиску, сумісності з вакуумом і високочастотного перемикання

     --Централізовані клапанні острови та колекторні модульні пневматичні схеми керування

Резюме одним реченням

     3-портовий тарільчастий електромагнітний клапан прямої дії SOLH VT325 забезпечує запуск без тиску, сумісність з повним вакуумом, багатофункціональне перемикання 6-в-1, надвисоку пропускну здатність і не потребує обслуговування, служачи універсальним рішенням з високою вартістю для пневматичного перемикання великого потоку в системах промислової автоматизації.
