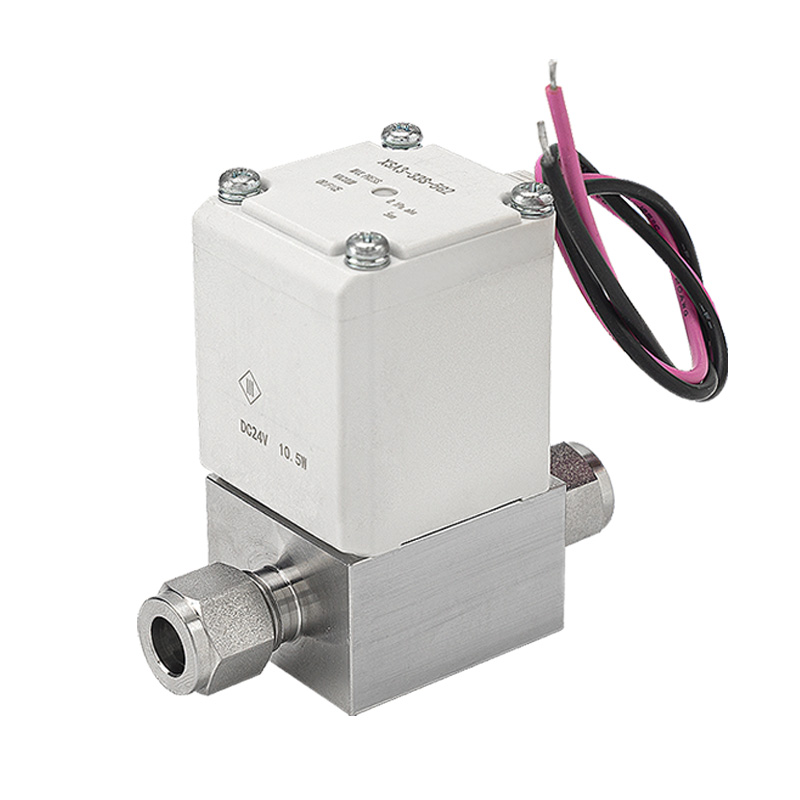

Нормально закритий високовакуумний електромагнітний клапан серії XSA

Бренд:SOLH від Richge Technology

1. Позиціонування продукту

     Серія SOLH XSA — це нормально закритий електромагнітний клапан, спеціально розроблений для ланцюгів надвисокого вакууму. Він реалізує точне вмикання та вимкнення середовища повітря та інертного газу. Завдяки надзвичайно високому вакууму, ультрамінімальному витоку, чистій конструкції проти забруднення та швидкій швидкості відгуку, він служить основним вакуумним компонентом для точного технологічного обладнання, включаючи напівпровідники, фотоелектричні панелі, РК-дисплеї, медичне та харчове обладнання.

2. Основні ключові функції

-- Сумісність із ультрависоким вакуумом

     Мінімальний робочий абсолютний тиск досягає 1×10⁻⁶ Па, що повністю відповідає стандартам процесу надвисокого вакууму, щоб гарантувати стабільне збереження вакууму та швидку ефективність накачування вакуумних систем.

-- Чудова герметичність і наднизький рівень витоку

     Внутрішній витік ≤ 1,3×10⁻⁹ Па·м³/с; зовнішній витік ≤ 1,3×10⁻¹¹ Па·м³/с. Подвійна продуктивність із низьким витоком стабілізує рівень вакууму в системі та усуває небезпечні ризики витоку газу для робочого середовища.

-- Чиста оптимізована структура з низьким вмістом часток

     Внутрішня пружина, інтегрована всередину корпусу клапана, зменшує тертя рухомих компонентів і утворення часток, ідеально відповідаючи виробничим лініям із суворими вимогами до чистих приміщень.

-- Низьке енергоспоживання та легкий контур

     Енергоспоживання котушки зменшено до 25% порівняно з попередніми поколіннями; зниження загальної ваги максимум на 18% (мінімум 0,41 кг). Енергозберігаюча конструкція полегшує компактну інтеграцію в корпуси прецизійного обладнання.

-- Кілька варіантів підключення

     Доступні дві універсальні схеми з’єднання: фітинги з торцевим ущільненням, компресійні фітинги з наконечником 1/4" і 3/8" і внутрішня різьба Rc/NPT, сумісна з різними стандартними специфікаціями вакуумного трубопроводу.

-- Широкий діапазон напруги та різноманітні електричні клеми

     Охоплює основні напруги, включаючи DC24V, AC110V / AC220V. Різноманітні форми проводки, такі як клеми для швидкого роз’єму, клеми DIN і кабельні вводи, адаптуються до всіх основних автоматизованих систем керування.

-- Стабільна та безпечна промислова сертифікація

     Змійовик вогнезахисний клас UL94V-0; Сертифіковано за стандартами RoHS, CE, CAT.ES140-7B, підходить для тривалої безперервної промислової експлуатації.

3. Повна таблиця технічних характеристик

4. Типові сценарії застосування

      -- Виробництво напівпровідників: впорскування газу в технологічну камеру та керування вакуумним трубопроводом

     -- Виробничі лінії PV та LCD: насосні камери надвисокого вакууму та петлі утримання тиску

     -- Медичне обладнання: інструменти для вакуумної стерилізації та аналітичні лабораторні вакуумні схеми

     -- Харчова промисловість: вакуумне пакування та вакуумне сушіння

     -- Науково-дослідницькі лабораторії: експериментальні пристрої надвисокого вакууму та випробувальне обладнання для фізики елементарних частинок

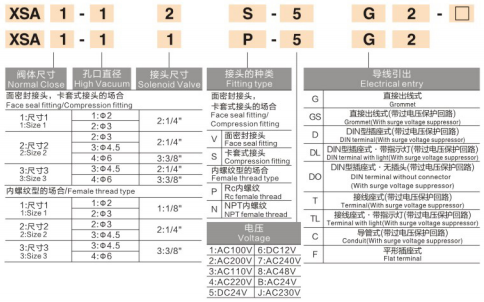

5. Приклади моделей і вказівки щодо вибору

5.1: Типові коди моделей:XSA1-12S-5G2, XSA1-11P-5G2

5.2 Ключові моменти вибору

      -- Підтвердьте вимоги до рівня вакууму: чи потрібна надвисока продуктивність у вакуумі 1×10⁻⁶ Па (абс.)

      -- Виберіть тип з’єднання трубопроводу: торцеве ущільнення, наконечник або внутрішня різьба Rc/NPT

      -- Відповідність напруги котушки та електричної клеми: серія DC24V або AC; швидкий штекер / DIN / кабельна проводка

      -- Підтвердьте розмір порту: 1/4", 3/8", щоб задовольнити вимоги системного потоку

Резюме одним реченням

     Нормально закритий високовакуумний електромагнітний клапан SOLH XSA підтримує роботу в надвисокому вакуумі 1 × 10⁻⁶ Па з наднизьким витоком, чистою внутрішньою структурою з низьким вмістом часток і кількома взаємозамінними з’єднаннями, діючи як надійний комутаційний компонент для всіх точних вакуумних промислових процесів.
