Серія ZW32-40.5 на відкритому повітрі з високою напругою вакуумних вимикачів використовується у трифазних системах живлення з змінним струмом 50 Гц та номінальною напругою 35 кВ, як засобу розділення та комбінування струму навантаження, струму перевантаження та струму короткого замикання. Переривник для вимикача може бути оснащений контролером для повторного переробки для виявлення поточних характеристик та досягнення декількох автоматичних повторних повторних, самозайнятого PT як джерела живлення, щоб стати інтелектуальним вимикачем з напругою та вихідним сигналом, і може бути контрольований; Електронним ПТ для забезпечення живлення та може завершити затримку заростання, затримку струму, короткий замикання триступеневого композитного захисту.

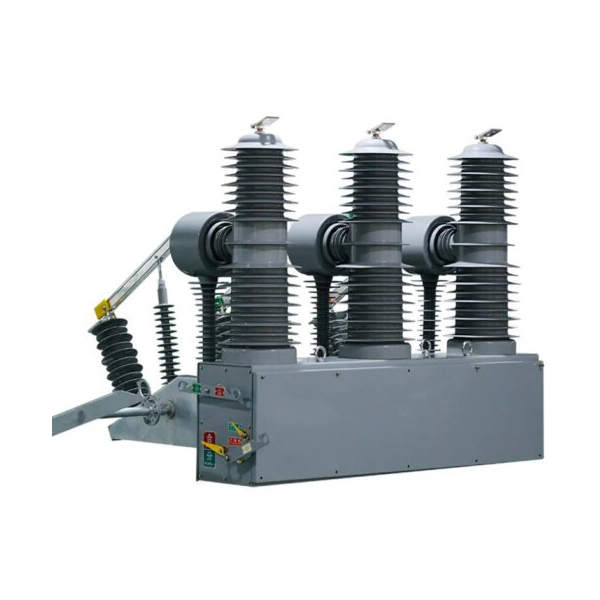

ZW32-40.5 Вакуумний вимикач високої напруги на відкритому повітрі в основному складається з інтегрованого герметичного полюса, трансформатора струму, механізму експлуатації та корпусу коробки. Цей тип вимикача є мініатюризованим, а його оболонка виготовлена ​​з високоякісної сталевої коробки. Поточні трасформери можна вибрати відповідно до потреб користувачів. ZW32-40.5 Високий вимикач вакуумного вимикача високої напруги та відповідність комбінації інтелектуального управління. Операція перемикача може бути реалізована локально, а також може діяти за допомогою віддаленого керування через інтерфейс зв'язку. Інша інформація про вимикач також може передаватися в центр управління, а канал зв'язку може бути кабельним, оптичним fiber.gprs/cdma, gs, тощо.

Особливості

(1) ZW32-40.5 Серія продуктів загалом для типу стовпа, трифазна загальна, встановлена ​​на коробці механізму, динамічний кінець кімнати переривника через перегин, ізольовані стрижні для вихідного валу механізму. Механізм та з'єднувальний стрижень, з'єднаний з вимикачем, знаходяться у водонепроникній коробці. Механізм передачі вимикача складається з з'єднувального стрижня та руки милиця, а динамічний кінець камери переривника підключений до вихідного валу операційного механізму через руку милиця, утеплений стрижневий стрижень, з'єднувальний стрижень та механізм експлуатації. Обертання вихідного валу спонукається для реалізації динамічного контакту гасіння дуги для здійснення дії розщеплення та закриття.

(2) Продукти серії ZW32-40.5 оснащені трансформатором струму, кожна фаза може зайняти чотири обмотки, два з яких використовуються для вимірювання, два для захисту. Відповідно до потреби клієнта, 100: 5, 200: 5, 400: 5, 800: 5, 1000: 5, 1600: 5 Поточний трансформатор може бути встановлений.

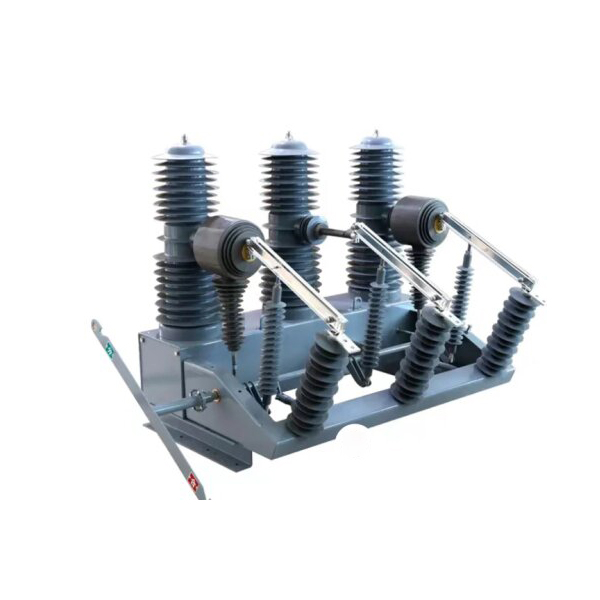

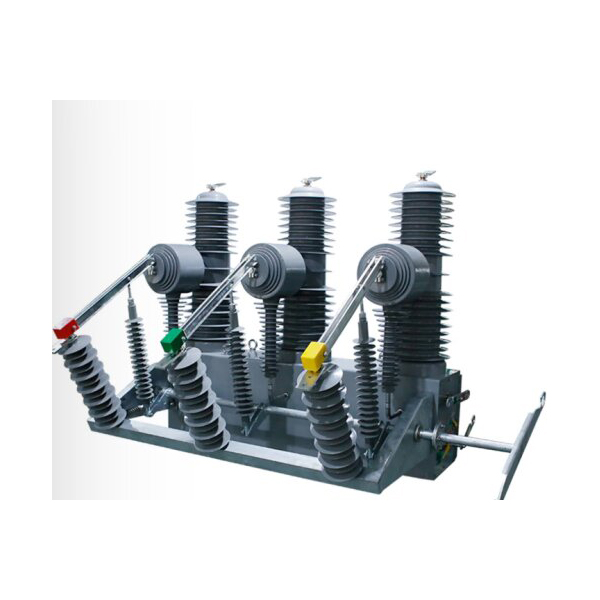

(3) Відключення вимикачів можна додати в бік вимикача, щоб утворити відкритий вимикач вакуумного вимикача високої напруги та комбінований пристрій відключення високої напруги на відкритому повітрі, що збільшує видимі перерви відключення та має надійну операцію замикання.

Основна інформація.

Технічний параметр

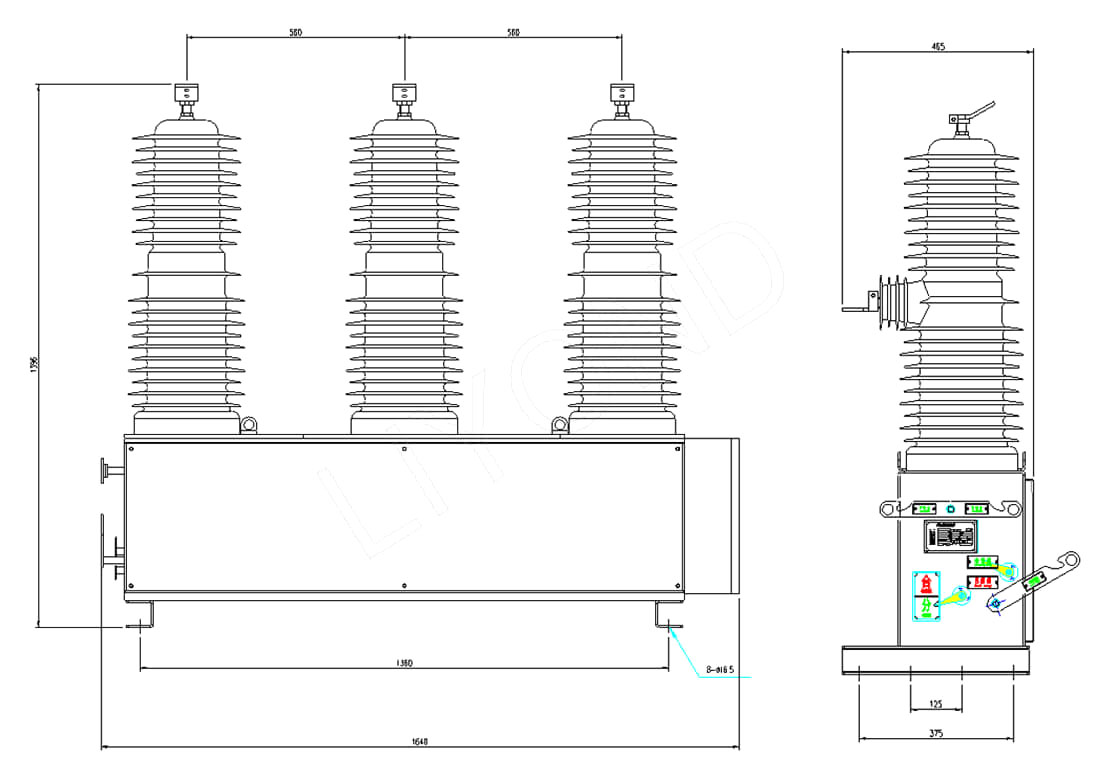

Розмірний малюнок:

ZW32-40.5 Посилання

Під час замовлення вкажіть тип продукту, назву, кількість, рейтинг струму, оцінений струм розриву короткого замикання, співвідношення струму трансформатора, режим експлуатації та робоча напруга тощо.

Умови праці

1. Температура навколишнього повітря: -30 ℃ ~+60 ℃;

2. Висота: не більше 2000 метрів;

3. Швидкість вітру не перевищує 34 м/с;

¨ Вібрації або рухи землі ззовні розподільні пристрої та обладнання для управління незначні;

4. Рівень забруднення: рівень IV;

5. Температура зберігання -40 ℃ ~+85 ℃.
