ZW32-12 Вакуумний вимикач на відкритому повітрі з Auto Recloser Controller

ZW32-12 Вакуумний вимикач на відкритому повітрі з Auto Recloser Controller

ZW32-12 Вакуумний вимикач на відкритому повітрі (далі-вимикач)-це обладнання для розподілу потужностей на відкритому повітрі з номінальною напругою 12 кВ та трьома фазовим змінним АС 50 Гц. В основному він використовується для розриву та закриття струму навантаження, струму перевантаження та струму короткого замикання в системній системі. Він підходить для захисту та контролю в підстанціях, а промислові та гірничі підприємства підземних систем та місця, де часто працюють в сільській енергетичній мережі.

Серія ZW32-12 відкритих вакуумних вимикачів високої напруги змінного струму відповідає GB 1984 «Високостійники змінного струму» та Міжнародної електротехнічної комісії IEC 60056 «Високостійки високої напруги» та інших стандартів.

Переривник для вимикача має характеристики невеликих розмірів, легкої ваги, антиконденсації та без технічного обслуговування, і може адаптуватися до суворих погодних умов та брудних середовищ.

ZW32-12 відкритий вимикач MV MV-вимикач-це обладнання для розподілу на відкритому повітрі з номінальною напругою 12 кВ, три фазового змінного струму 50 Гц. Він використовується в підстанції та промислові та гірничих підприємствах системи для захисту та контролю використання. Він також використовується в місцях сітки в сільській потужності з частими роботою для розриву та закриття струму навантаження та перевищення струму навантаження та струму короткого замикання системної системи.

Ізоляція вакууму переривника приймає силіконовий гумовий кожух, з довшим життям, більшою надійністю, хорошою стійкістю до погоди, зручним для транспортування, хорошою оцінкою. Механізм експлуатації приймає мініатюризацію, високий надійний механізм експлуатації пружини, має переваги простої структури, механічного терміну експлуатації до 10000 разів.

Цей вимикач та контролер можуть сформувати повний набір як відновлювач, реалізувати дистанційне управління, телеметрію, віддалену комунікацію, віддалене регулювання чотири віддалені функції. Може бути обладнаний Power Electronics Pt для дистанційного керування на короткій відстані може бути обладнаний подвійним живленням

Перемикаючий пристрій та інтелектуалтоматична система автоматизації передоплати.

Стандарт: IEC 62271-100

Особливості

1. Переривник для вимикача приймає трифазну структуру підпису, яка має характеристики продуктивності, без спалювання та вибуху, без технічного обслуговування, невеликого розміру, легкої ваги та тривалого терміну обслуговування.

2. Вимикач вимикача приймає повністю закриту структуру з хорошими ущільнювальними показниками, що допомагає покращити продуктивність вологостійної та антиконденсації, і особливо підходить для використання в холодних або вологих ділянках.

3. Трифазні стовпи та струмові трансформатори використовують імпортну зовнішню епоксидну смолу тверду ізоляцію або використовують домашню силіконову ізоляцію епоксидної смоли силіконової гумової суцільної утеплення; Він має характеристики високої та низької температурної стійкості, ультрафіолетової стійкості та стійкості до старіння.

. Механізм передача приймає режим прямої передачі, кількість частин невелика, а надійність висока. Експлуатаційний механізм розміщується в герметичній коробці механізму, який вирішує проблему корозії механізму експлуатації та покращує надійність механізму.

5. Операція відкриття та закриття вимикача може керуватися вручну або електрично та за допомогою дистанційного керування. Він може відповідати інтелектуальним контролером, щоб реалізувати автоматизацію розподілу електроенергії, а також може поєднуватися з Recloser для формування автоматичного повторного та секційного.

6. Переривник може бути оснащений двофазними або трифазними трансформаторами струму для захисту від надмірного або короткого замикання, а також може надати поточні сигнали придбання інтелектуального контролера; Поточні трансформатори для вимірювання можна додати відповідно до вимог користувача.

7. Переривник для вимикача може бути обладнаний трифазним ізоляційним перемикачем зв'язку, і виникає видимий перелом, коли ізоляційний перемикач відкритий, і він оснащений антимістактофонним пристроєм з корпусом вимикача. Коли вимикач знаходиться в положенні закриття, вимикач ізоляції не може бути відкритий або закритий; Вимикач вимикача може діяти лише тоді, коли ізоляційний ніж повністю закритий або повністю відкритий. Службові ізолятори Arrester можна з'єднати між собою для легкого обслуговування.

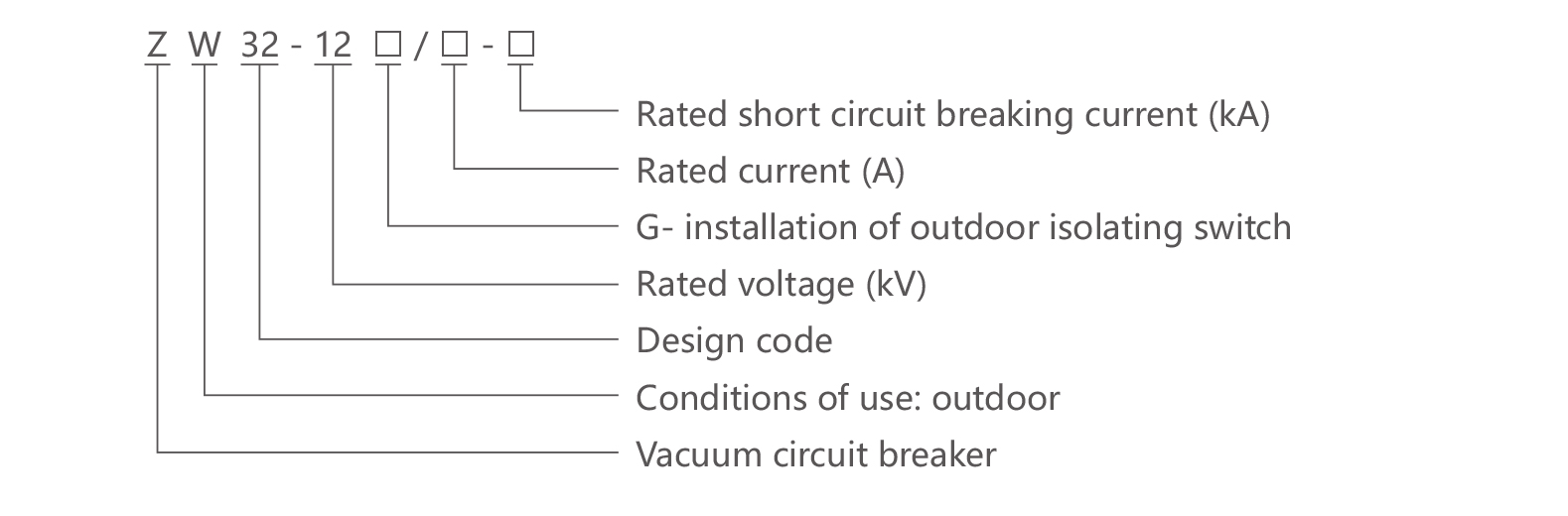

Відбір

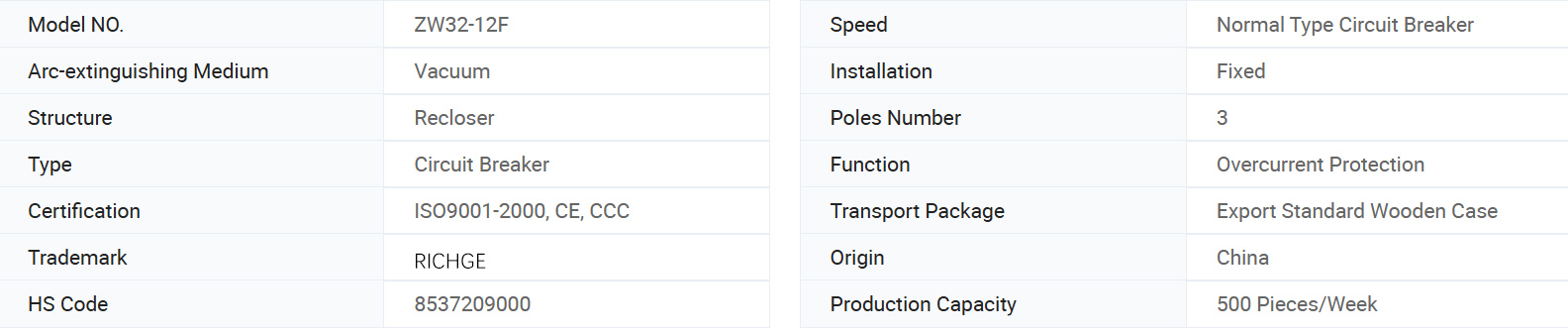

Основна інформація.

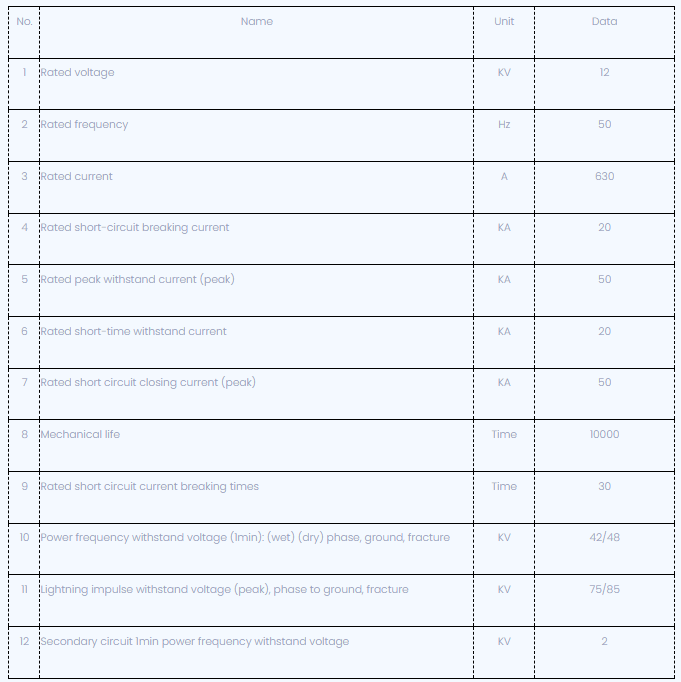

Технічний параметр

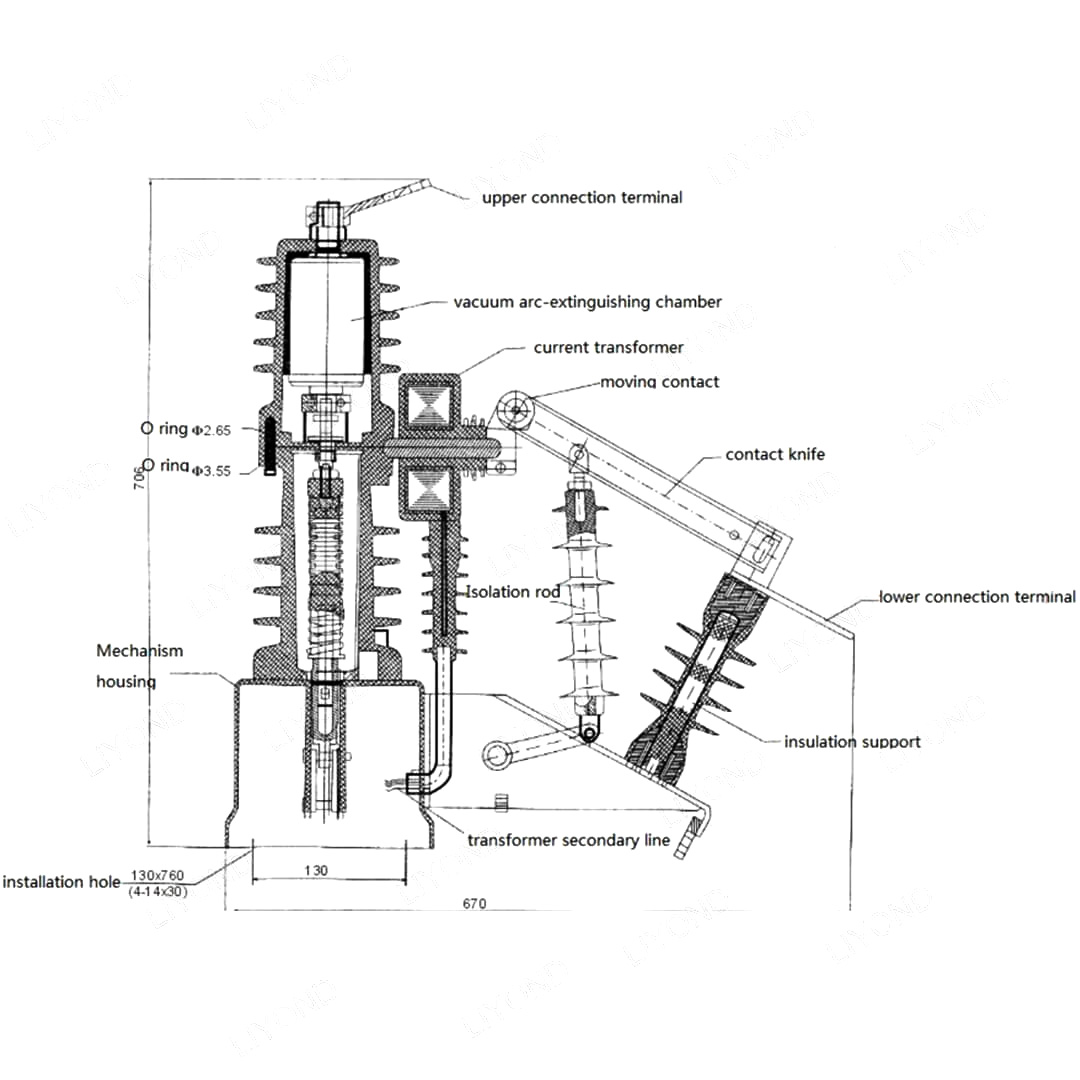

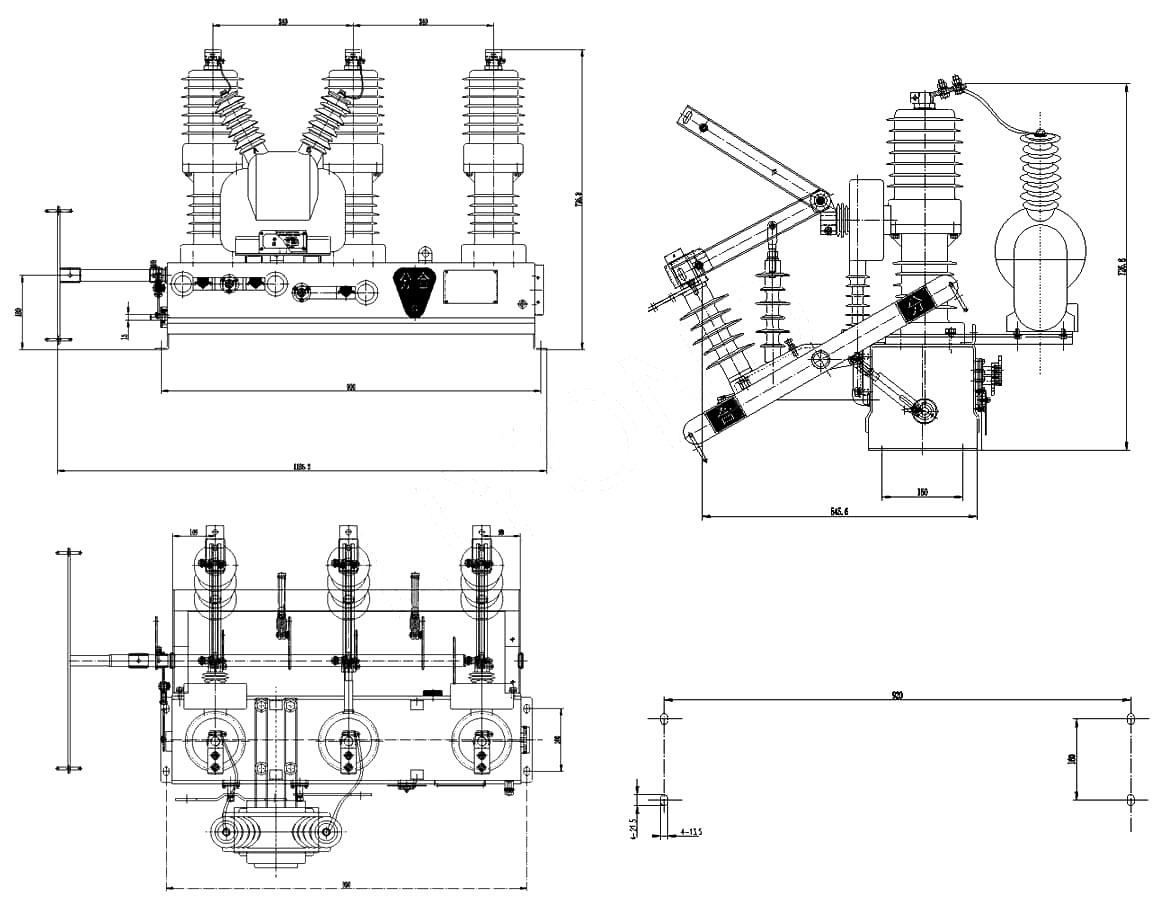

Розмірний малюнок:

ZW32-12 Посилання на розміри

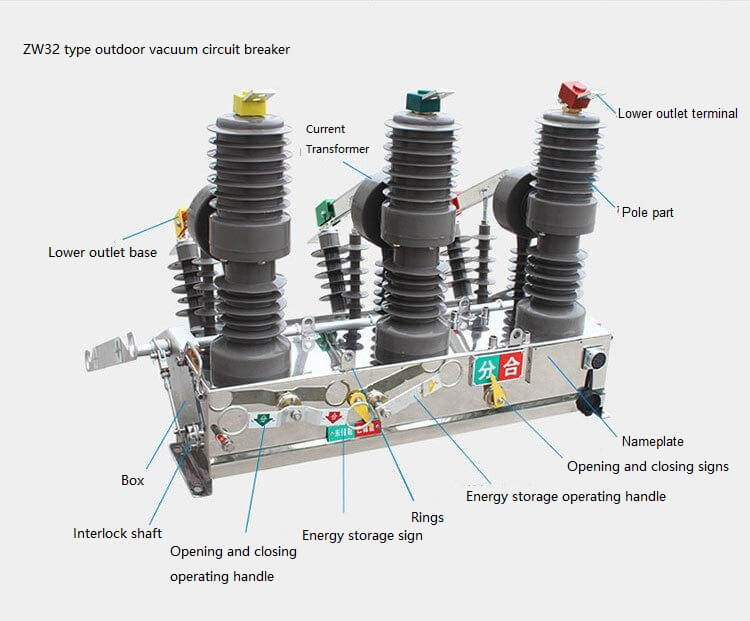

ZW32-12 Довідка структури

ZW32 Автоматична структура

Умови праці

1. Температура навколишнього повітря: -40 ℃ ~+40 ℃;

2. Висота: не більше 2000 м;

3. Навколишнє повітря може бути забруднене пилом, димом, корозійним газом, парою або соляним спреєм;

4. Швидкість вітру не перевищує 34 м/с (еквівалентна 700pa на циліндричній поверхні);

5. Вібрація або рух заземлення від розподільного пристрою та обладнання управління можна ігнорувати;

6. Рівень забруднення: ⅲ
