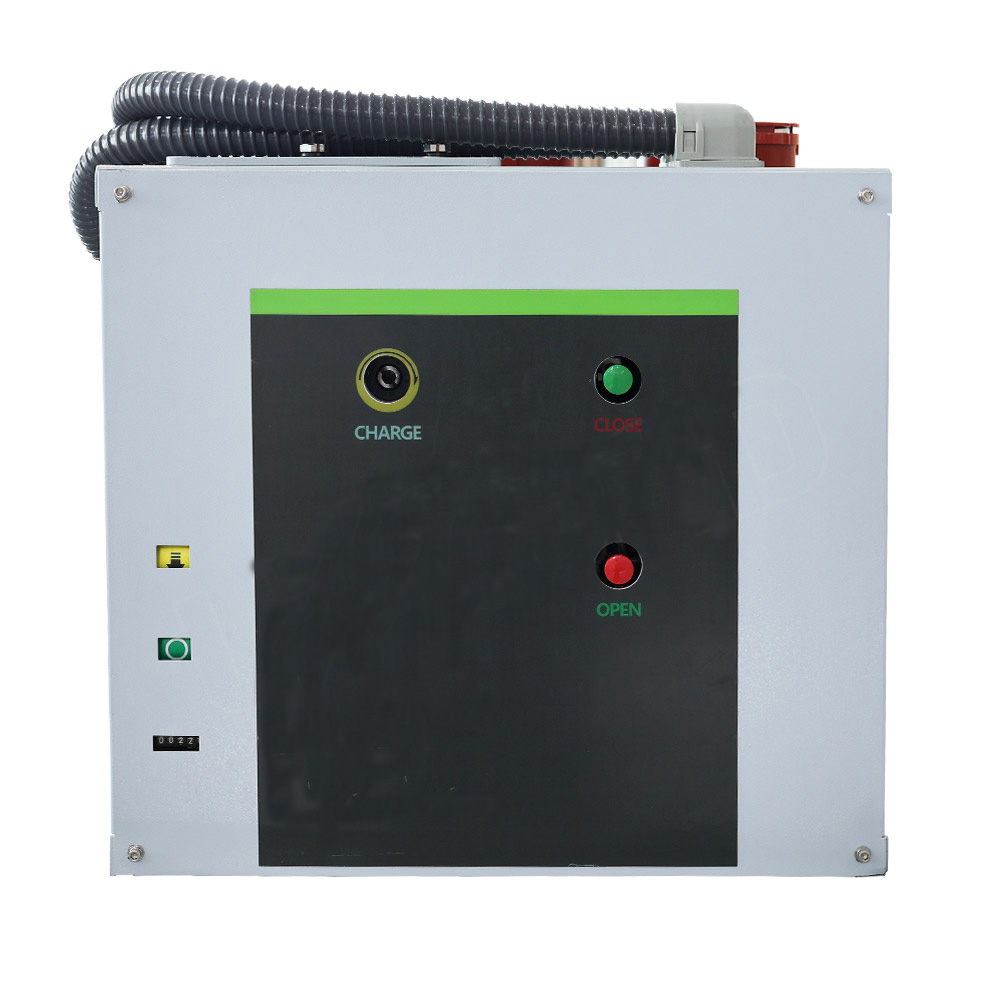

Фіксований вакуумний вимикач 12 кВ з механізмом роботи CT68

Фіксований вакуумний вимикач 12 кВ з механізмом роботи CT68

Вакуумний вимикач названий на честь його переривання середовища, а ізоляційна середовище контактного зазору після переривання - високий вакуум; Він має переваги невеликого розміру, легкої ваги, придатних для частого експлуатації та переривання без технічного обслуговування, і більш популярно використовується в мережі розподілу 3KV-40,5 кВ.

Компоненти вакуумного вимикача-це вакуумний переривник, електромагнітний або пружинний механізм, кронштейн та інші частини.

Вакуумний переривник - це основна компонент вакуумного вимикача, його основна роль полягає в тому, що через відмінну ізоляцію вакууму всередині трубки, щоб зробити схему середньої та високої напруги, потужність може швидко гасити дугу і придушити струм, щоб уникнути аварій та аварій.

Існує два види робочих механізмів: пружинний механізм та постійний магнітний механізм експлуатації.

Провідний ланцюг поділяється на утеплювальну форму утеплювача (вакуумний переривання встановлюється в утепленому циліндрі) та герметичною формою полюса (вакуумний переривник встановлюється в епоксидній смолі).

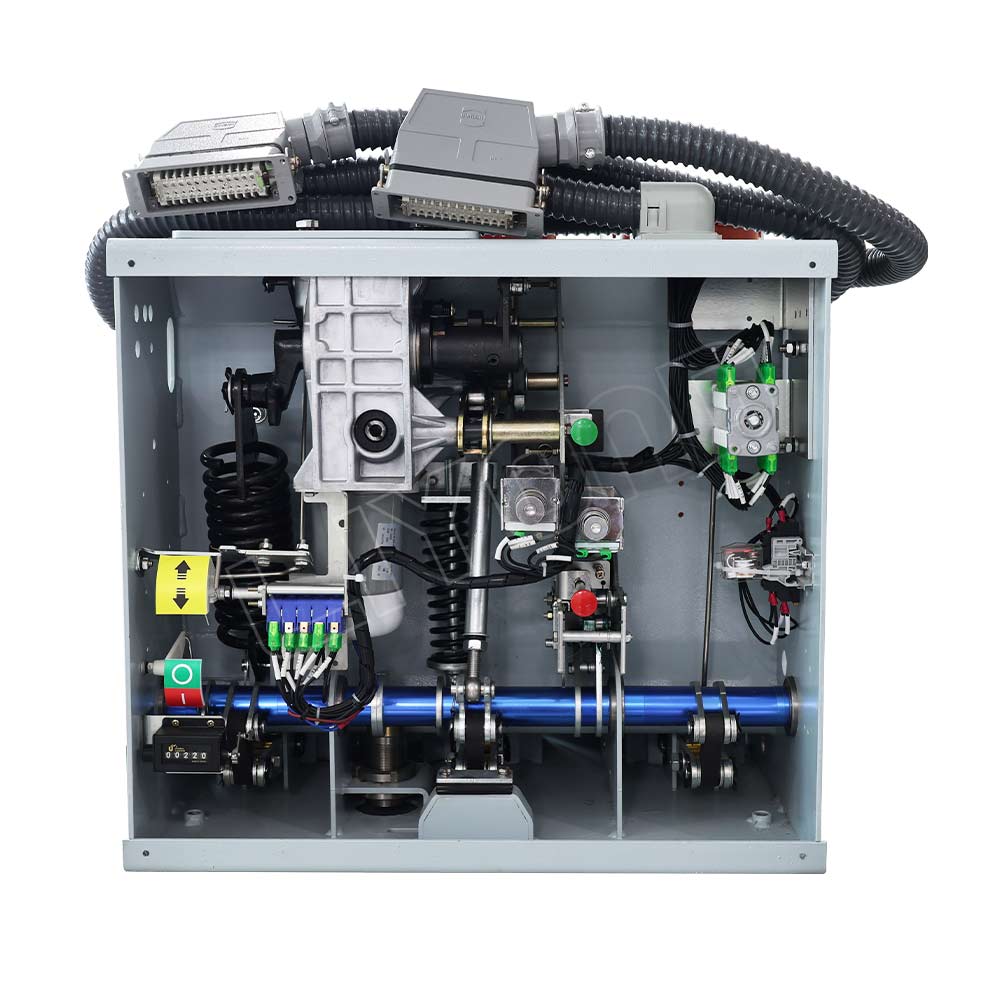

Механізм VSG використовує кулачок (в основному модулі механізму) для керування шпинделем безпосередньо (у модулі веретена кадру) для зменшення ланки передачі та підвищення ефективності передачі (без шарнірного з'єднання). Зменшіть введення енергії продукту та збільшити термін служби продукту. Встановіть основний модуль ланцюга, тобто заповніть основну конфігурацію вакуумного вимикача. Потім встановіть модуль автомобіля шасі, контактну руку, контакт та ізоляційний втул, щоб завершити конфігурацію вимикача ручного вимикача.

Особливості

Особливості вакуумного вимикача CT68-12

Вакуумний вимикач CT68-12 приймає спеціальний контактний матеріал та переривник з високою пропускною здатністю та з дуже довгою електричною витривалістю.

Вакуумний вимикач CT68-12 має просту структуру, високу потужність, тривалу витривалість, всебічні функції роботи, без вибухонебезпечної небезпеки та зручне обслуговування. Він підходить для управління транспортною системою та захисту перемикача в електростанції та підстанції трансформатора, особливо підходить для розбиття важливого навантаження або часті операції в деяких місцях.

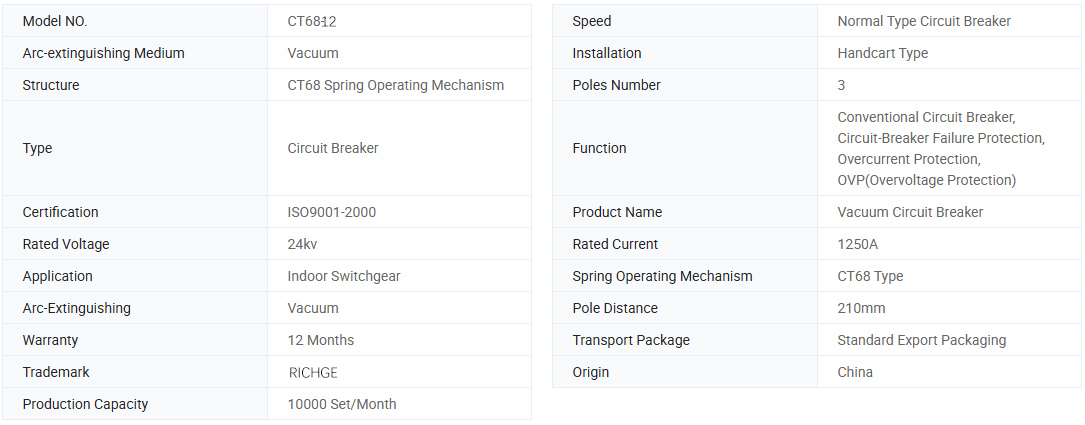

Основна інформація.

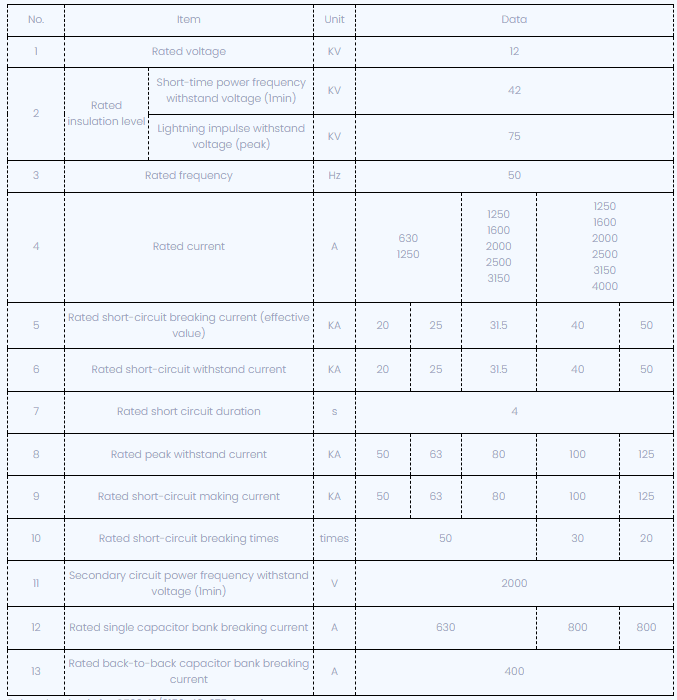

Технічні параметри

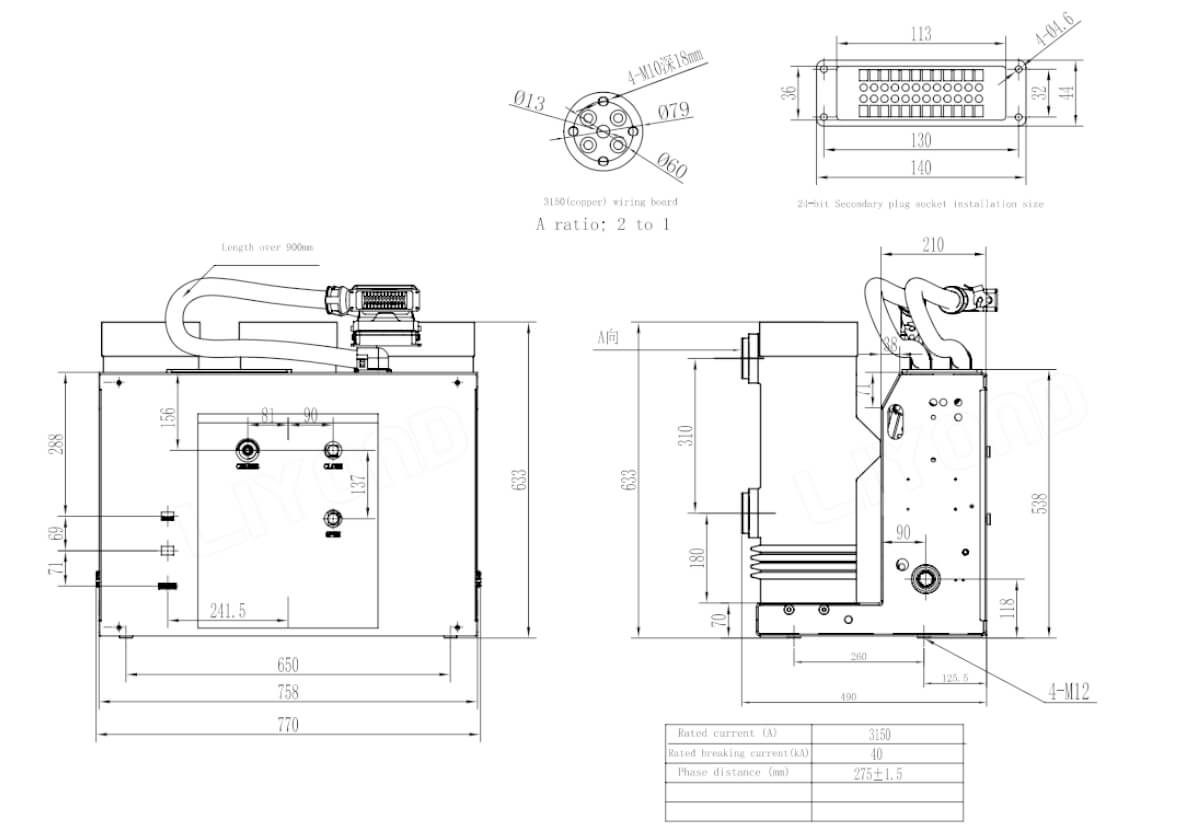

Розмірний малюнок:

Стан навколишнього середовища:

- Температура навколишнього середовища: -15ºC ~+40ºC

- висота: ≤1000 м

- Середньодобова відносна вологість: ≤95%

- Середньорічна відносна вологість: ≤90%

- Інтенсивність землетрусу: ≤8 градусів

- Немає пожежі, вибуху, сильної вібрації, хімічної корозії та серйозного забруднення

Поширення

Q1: Ви виробник чи торговець?

A1: Ми провідний професійний виробник.

Q2: Скільки триває цикл доставки?

A2: Це залежить від ваших вимог та кількості продукту. Як правило, для доставки потрібно від 5 до 10 робочих днів

Q3: Яка ваша послуга після продажу?

A3: Ми можемо відповісти на питання користувачів вирішувати їхні проблеми 24 години на день та надати комплексну технічну підтримку всіх наших продуктів негайно.

Q4: Як ви вирішуєте проблеми якості?

A4: Будь ласка, надайте детальні фотографії проблем якості. Наші технічні та якісні відділи інспекції їх проаналізують. Ми дамо задовільне рішення протягом 2 днів.

Q5: Ви приймаєте індивідуальні послуги?

A5: Ми надаємо послуги OEM/ODM і можемо надрукувати ваш логотип на продуктах. Наша професійна команда з технічної та цитат може забезпечити задовільні проекти відповідно до ваших креслень та параметрів.
