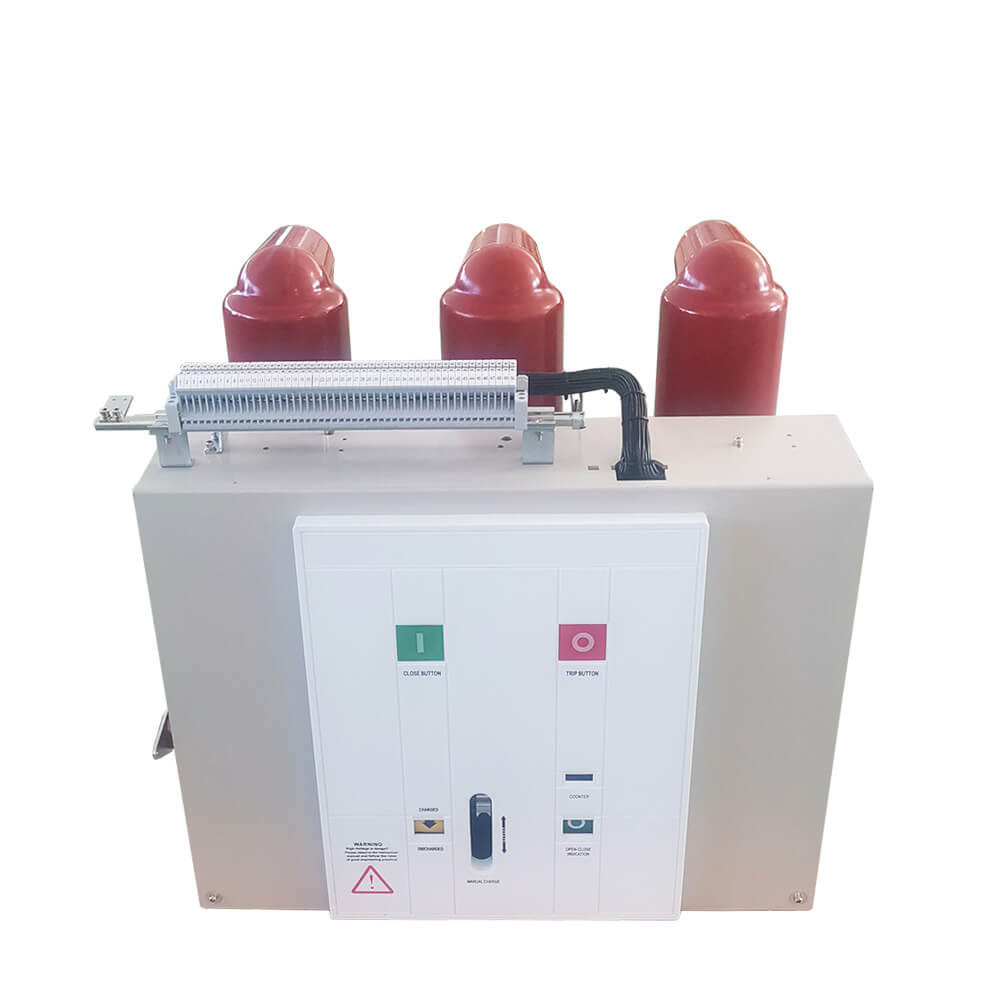

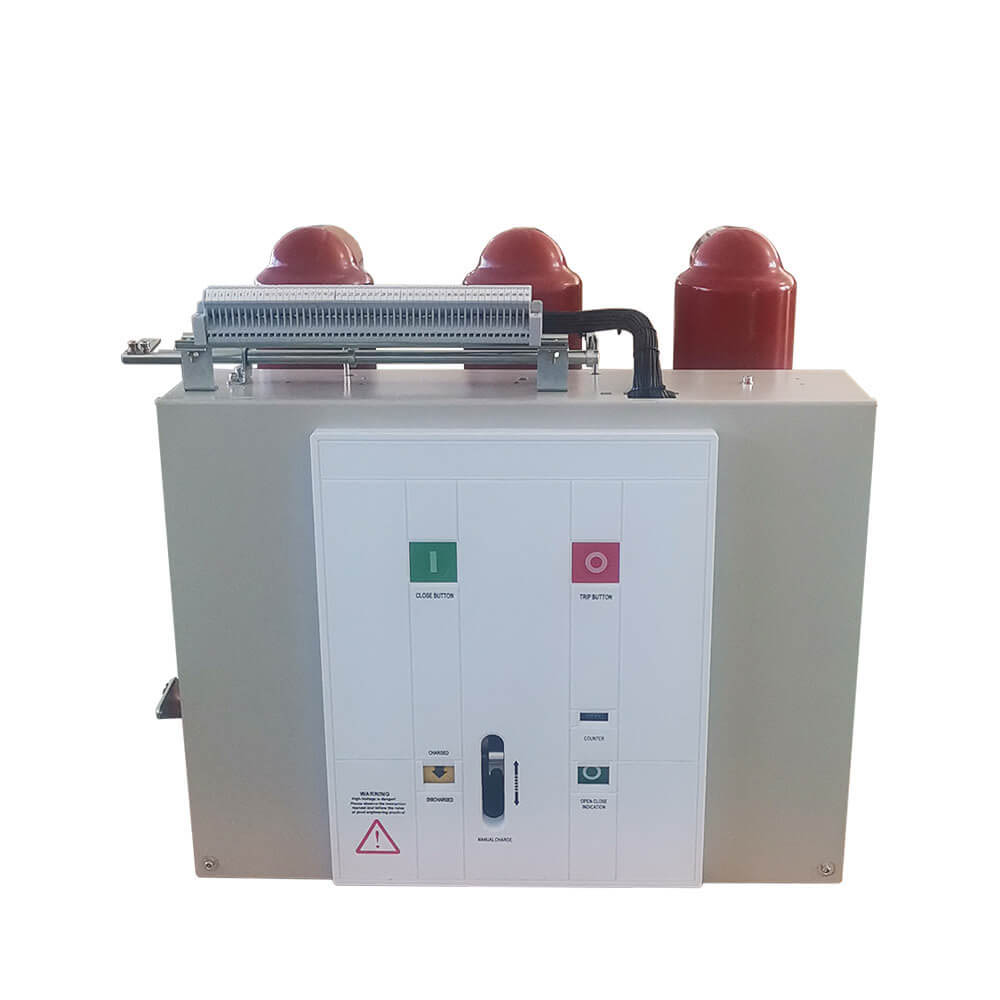

10 кВ 11 кВ 12 кВ Висока напруга AC 630A в приміщенні вбудована вбудована полюс-пелюшка VCB Vulauum вимикач

10 кВ 11 кВ 12 кВ Висока напруга AC 630A в приміщенні вбудована вбудована полюс-пелюшка VCB Vulauum вимикач

     Однофазний механізм експлуатаційного механізму VBI-12-це інтегрований продукт, спеціально розроблений для трифазного змінного струму AC 50 Гц, номінальної напруги 12 кВ в приміщенні високої напруги вакуумного вимикача. Це модульна конструкція функціональної одиниці з компактною та простою структурою. Надійний і простий в експлуатації. Оптимізована конструкція функції закриття зменшує потужність закриття, яка не тільки принципово вирішує виникнення збоїв, таких як неспроможність підтримувати та відмовитись від відкриття після закриття, але й зменшує потужність поїздки, необхідну для відкриття; Блок зберігання енергії двигуна він приймає передачу передач та компактну структуру, що зменшує механічні збої через проблеми якості, такі як ланцюги. Тим самим значно вдосконалюється, що відключений блок зберігання енергії двигуна приймає передачу передач, має компактну структуру та зменшує механічні збої, спричинені проблемами якості, такими як ланцюги. Тим самим значно вдосконалюючи механічний термін експлуатації пружинного механізму вимикача (30 000 разів). Поверхня 80% частин механізму обробляється спеціальним процесом, що значно покращує здатність до корозійних частин та забезпечує послідовну та стабільну якість машин.

Особливості

а. VBI-12 indoor high-voltage vacuum circuit breaker equipped with intermediate sealed ceramic vacuum interrupter, the use of copper-chromium contact material, cup-like longitudinal magnetic field contact structure, the contact of the electric wear rate is small, long electrical life , The pressure level of the contact is high, the dielectric strength of the dielectric is stable, the arc is restored quickly, the cut-off level is low and the breaking Здатність сильна.

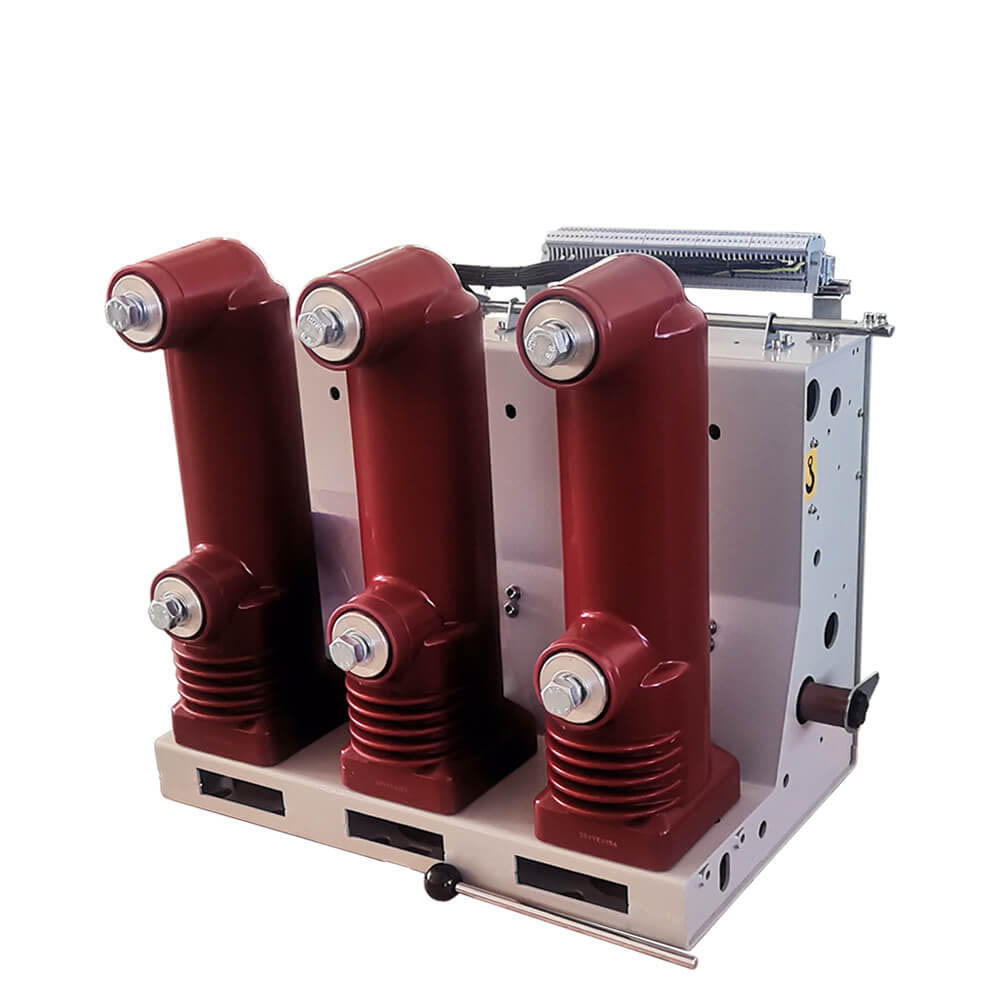

б. VBI-12 в приміщенні високостільна вакуумна вимикача загальної структури експлуатаційного механізму та використання системи гасіння дуги у вигляді основної провідної частини конструкції трифазної підлоги, вакуумна поздовжня установка трубчастої інсталяційної трубки, виготовлена ​​з епоксидної смоли за допомогою процесу APG, тому вона є особливо стійкою до повзання. Ця структурна конструкція, що значно зменшує накопичення пилу, а потім поверхню дуги, не тільки може запобігти пошкодженню вакууму за допомогою пошкодження зовнішніх факторів і може забезпечити навіть у гарячому та вологому та серйозному середовищі забруднення, ефект напруги також може показати стан високого опору.

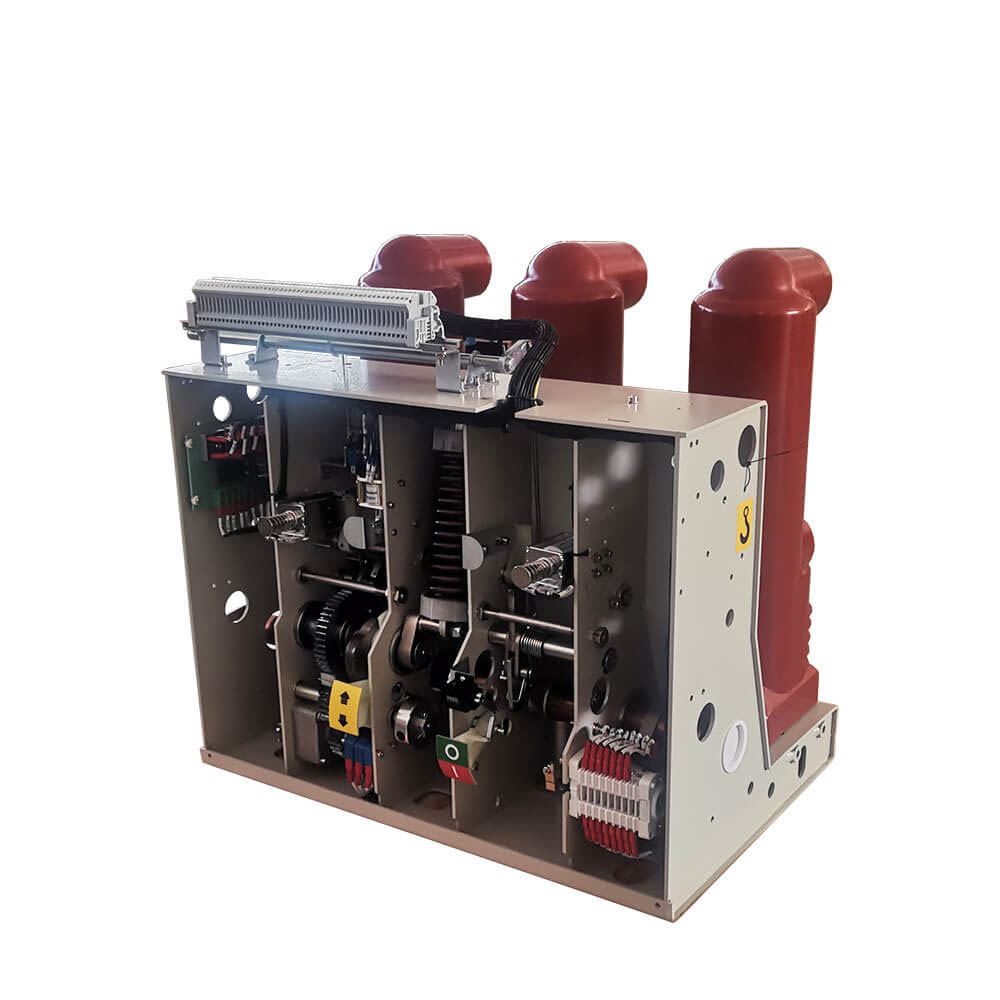

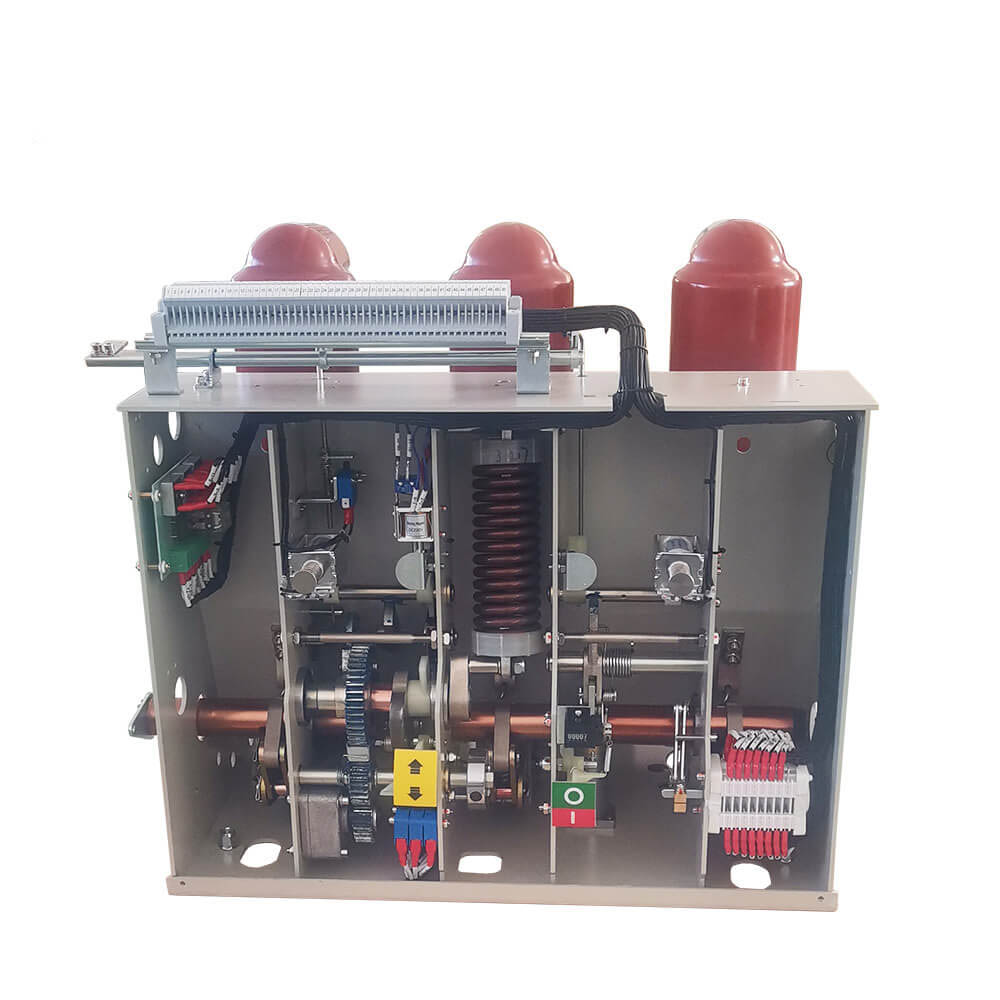

c. Механізм експлуатаційного механізму механізму зберігання енергії пружини з ручним зберіганням енергії та функцією зберігання електроенергії, механізм роботи, розміщений у шасі перед дуговою камерою, шасі розділили на п’ять середніх розділів п’ять складальних приміщень, тим часом, частина енергії, частина трансмісії, частину перенапруги та буферна частина механізму - це встановлена ​​відповідно. The VBI-12 vacuum circuit breaker will arrange the arc chamber and the operating mechanism to form a unified whole, that is, The structural design allows the operating performance of the operating mechanism to be more consistent with the required performance of the interrupter opening and closing, reducing unnecessary intermediate transmission links, reducing energy consumption and noise, making the operating performance of the VBI-12 circuit breaker more Reliable, VBI-12 circuit breaker can Завантажити в ручний перемикач, також можна завантажувати у фіксований розподільний пристрої.

д. Вимикач вимикача має переваги тривалого терміну експлуатації, простого обслуговування, відсутності забруднення, відсутності небезпеки вибуху та низького шуму, і підходить для суворих умов праці, таких як часта експлуатація.

Основна інформація.

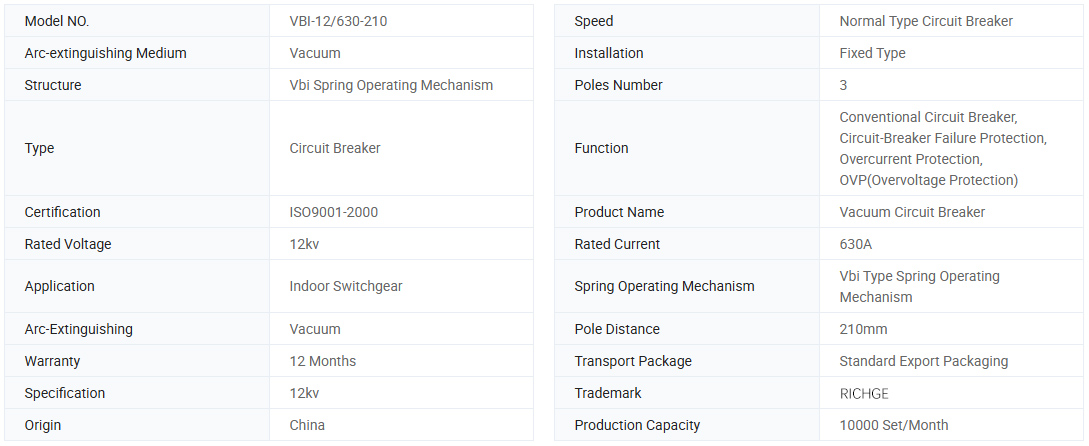

Технічні параметри

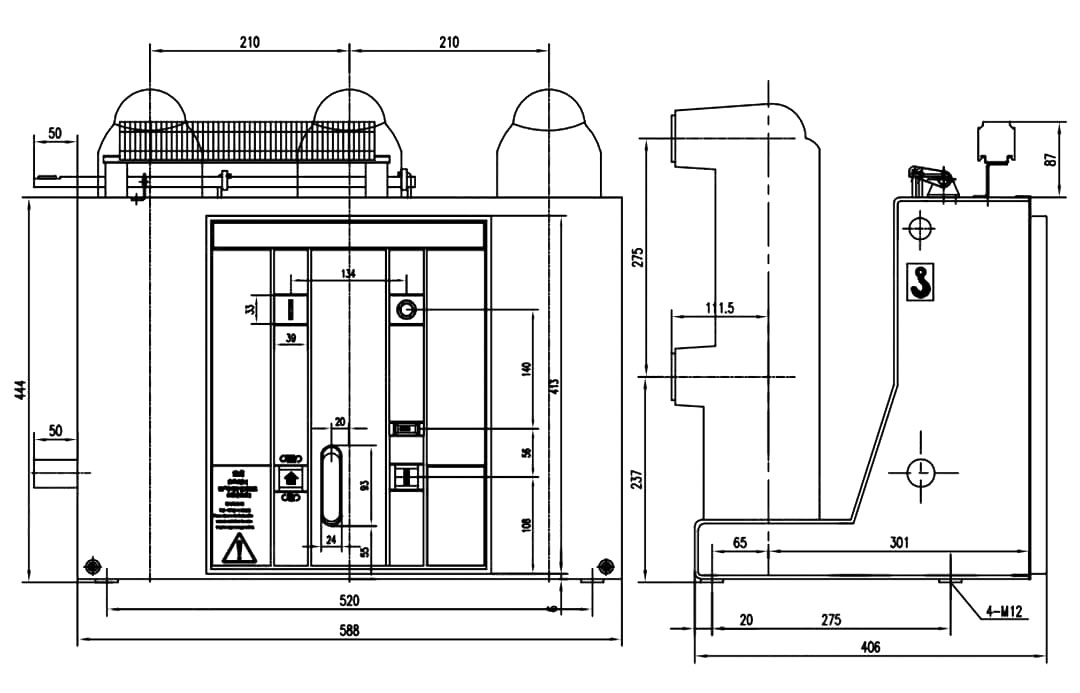

Розмірний малюнок:

Умови навколишнього середовища

1. Температура побічних: -15 ℃ ~+40 ℃ (при -30 ℃, щоб забезпечити зберігання та транспортування).

2. Висота: ≤1000 м.

3. Відносна вологість: середня щоденна ≤95%, середня щомісяця ≤90%. Насичений тиск пари в середньому ≤2,2 кПа, середній місяць ≤1,8 кПа.

4. Інтенсивність землетрусу: ≤8 градусів.

5. Жодна пожежа, небезпека вибуху, серйозна брудна, хімічна корозія, а також місця інтенсивної вібрації.

Поширення

Q1: Ви виробник чи торговець?

A1: Ми провідний професійний виробник.

Q2: Скільки триває цикл доставки?

A2: Це залежить від ваших вимог та кількості продукту. Як правило, для доставки потрібно від 5 до 10 робочих днів

Q3: Яка ваша послуга після продажу?

A3: Ми можемо відповісти на питання користувачів вирішувати їхні проблеми 24 години на день та надати комплексну технічну підтримку всіх наших продуктів негайно.

Q4: Як ви вирішуєте проблеми якості?

A4: Будь ласка, надайте детальні фотографії проблем якості. Наші технічні та якісні відділи інспекції їх проаналізують. Ми дамо задовільне рішення протягом 2 днів.

Q5: Ви приймаєте індивідуальні послуги?

A5: Ми надаємо послуги OEM/ODM і можемо надрукувати ваш логотип на продуктах. Наша професійна команда з технічної та цитат може забезпечити задовільні проекти відповідно до ваших креслень та параметрів.
