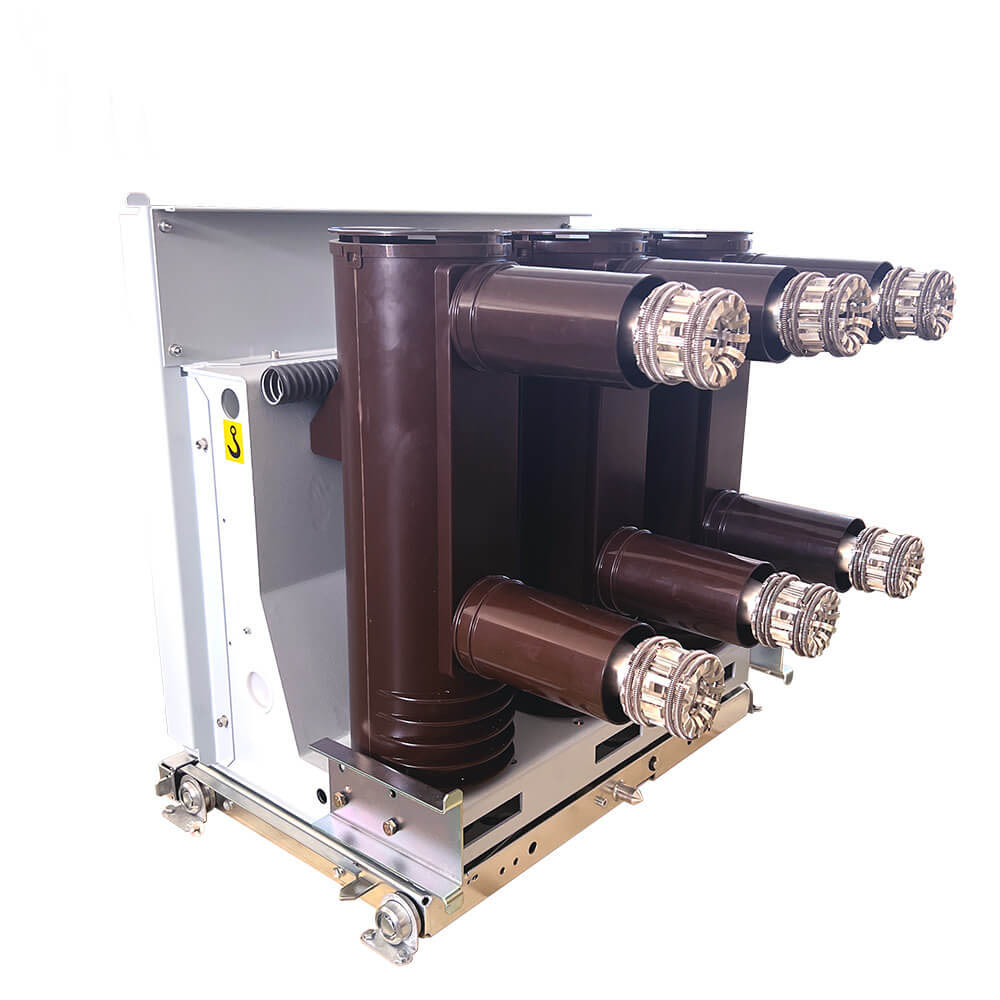

10 кВ 12 кВ середньої напруги типу ручної роботи VCB з ізоляційною трубкою з провідними частинами

10 кВ 12 кВ середньої напруги типу ручної роботи VCB з ізоляційною трубкою з провідними частинами

     Випуск VSG в приміщенні високостільна вакуумна вимикач підходить для перемикання різних навантажень різних натур та часті операції в системах електроенергії з трифазною змінною 50 Гц та номінальною напругою 7,2 кВ-40,5 кВ. І захист та управління електричним обладнанням на підстанціях. Він може бути оснащений Kyn28A та іншим розподільним пристроєм для ручної роботи в середині, а також може бути обладнаний фіксованим розподільним пристроєм XGN.

     Тип VSG в приміщенні високостільного вимикача вакуумного вимикача відповідає національному стандарту GB1984 "Високий вимикач AC високої напруги", JB/T3855 "3,6 ~ 40,5 кВ в приміщенні вакуумного вимикача AC" та IEC60056 "Високогранний вимикач змінного струму". Зустріньте «10-35 кВ ВПРАВНОГО ВКЛЮЧЕННЯ ВАЛЕТАЛЬНОГО ВПРАВЛЕННЯ ВПРАВЛЕННЯ ВІДПОВІДАЛЬНОГО ВІДПОВІДУ». Це має переваги невеликого розміру, легкої ваги, придатних для частого експлуатації та переривання без технічного обслуговування, і більш популярно використовується в мережі розподілу 3KV-40,5 кВ.

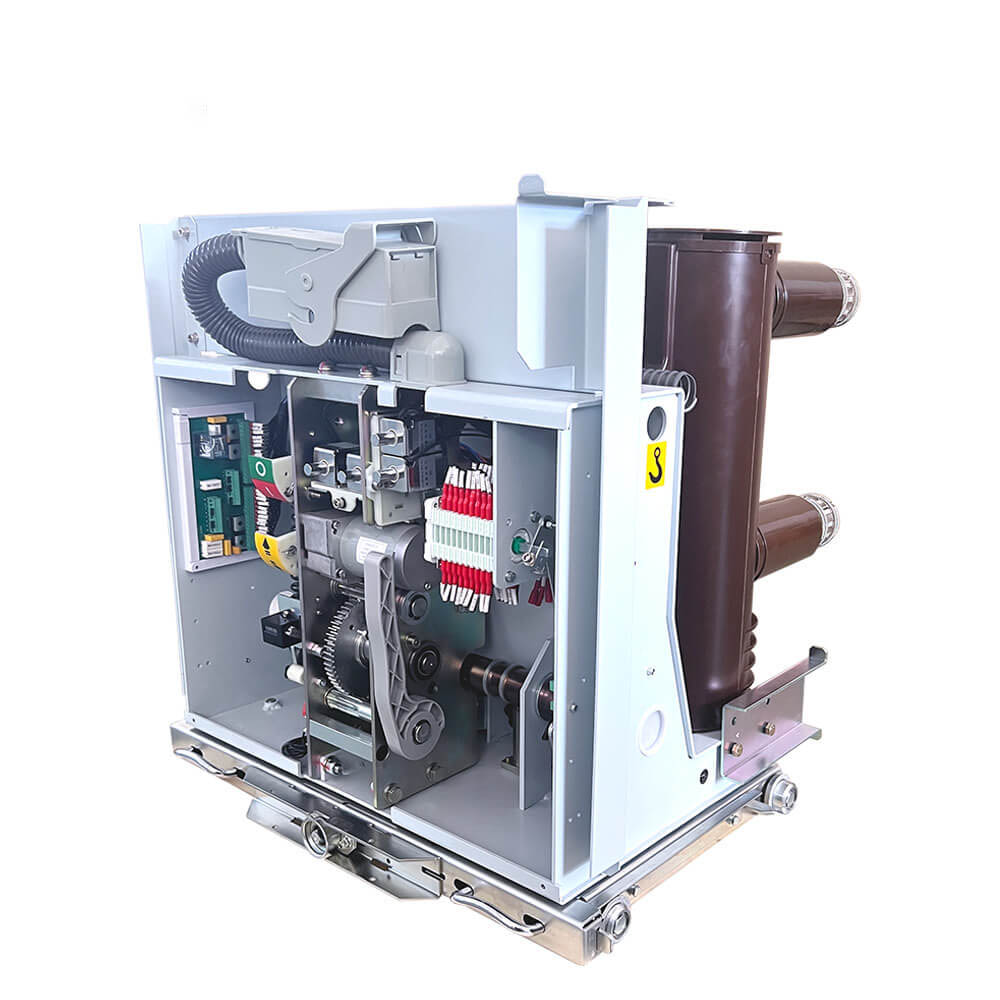

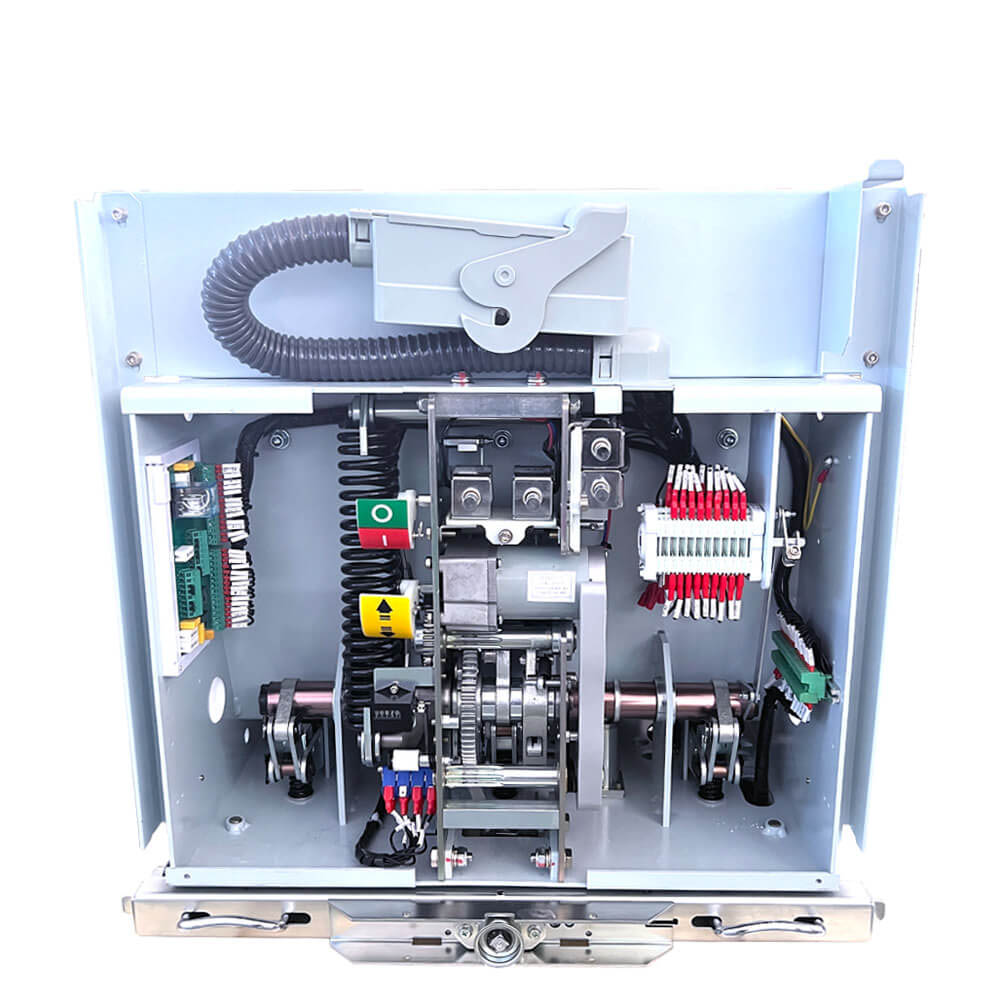

    Механізм VSG використовує кулачок (в основному модулі механізму) для керування шпинделем безпосередньо (у модулі веретена кадру) для зменшення ланки передачі та підвищення ефективності передачі (без шарнірного з'єднання). Зменшіть введення енергії продукту та збільшити термін служби продукту. Встановіть основний модуль ланцюга, тобто заповніть основну конфігурацію вакуумного вимикача. Потім встановіть модуль автомобіля шасі, контактну руку, контакт та ізоляційний втул, щоб завершити конфігурацію вимикача ручного вимикача.

Технічні особливості

1. Перше покоління вбудованого типу в Китаї з незалежними інтелектуальними правами. Він має дозрілу технологію та високу ціну/коефіцієнт продуктивності.

2. Ключові частини приймають нікельно-фосфорні сплави з ідеальною стійкістю до зносу та резистентністю до корозії.

3. Ключові частини виготовляються самі, щоб забезпечити продукцію для задоволення вимог дизайну дизайну

4.

Ключові технічні параметри:

· Рівень ізоляції: 75 кВ

· Номінальна блискавка протистояння напруги: 42 кВ

· Оцінений струм: 630A, 1250A, 1600a, 2000a, 2500a, 3150a, 5000a

· Оцінений струм розриву короткого замикання: 25Ka, 31,5Ka, 40Ka

· Оцінка короткого замикання, що робить струм (пік): 63ka, 80ka, 100ka

· Оцінка тривалості короткого замикання: 4 секунди

· Оцінка експлуатаційної послідовності: O-0.3S-CO-180S-CO або O-180S-CO-180S-CO (40KA)

· Номінальний порядок одного/спини до спини.

· Кількість операцій при номінальному струмі розриву короткого замикання: 30 разів

· Час закриття: 30-70 мс

· Час відкриття: 20-50 мс

· Механічне життя: 30 000 операцій

· Номінальна енергія зберігання та робоча напруга: AC220/110V, DC220/100V

· Контактна зазор: 11 ± 1 мм

· Переттр контакту: 3,5 ± 0,5 мм

· Середня швидкість закриття: 0,5-0,8 м/с

· Середня швидкість відкриття: 0,9-1,2 м/с

· Зверніться до часу відмови від закриття: ≤2ms

· Час синхронізації для трифазного відкриття та закриття: ≤2 мс

· Опір основного ланцюга: ≤50 мкм (630A), ≤45 мкм (1250A), ≤35 мкм (1600-2000A), ≤25 мкм (2500A і вище)

Особливості продукту:

· Широка застосовність: Модульні механізми експлуатації VCB VSG-12 в приміщенні високопостачання вакуумний вимикач підходить для різних середовищ і особливо добре підходить для застосувань, що потребують частих операцій та високої надійності в системах електроенергії.

· Модульна конструкція: механізм роботи використовує модульну конструкцію, забезпечуючи зручність швидких замін та складання.

· Безпека та надійність: він може похвалитися видатними електричними показниками, надійно захищаючи та контролюючи електроенергетичне обладнання.

· Довге механічне життя: з високим механічним життям він може витримати тривалі періоди використання.

Розширений дизайн: такі функції, як контактний проміжок та контактний переклад забезпечують високу продуктивність та надійність.

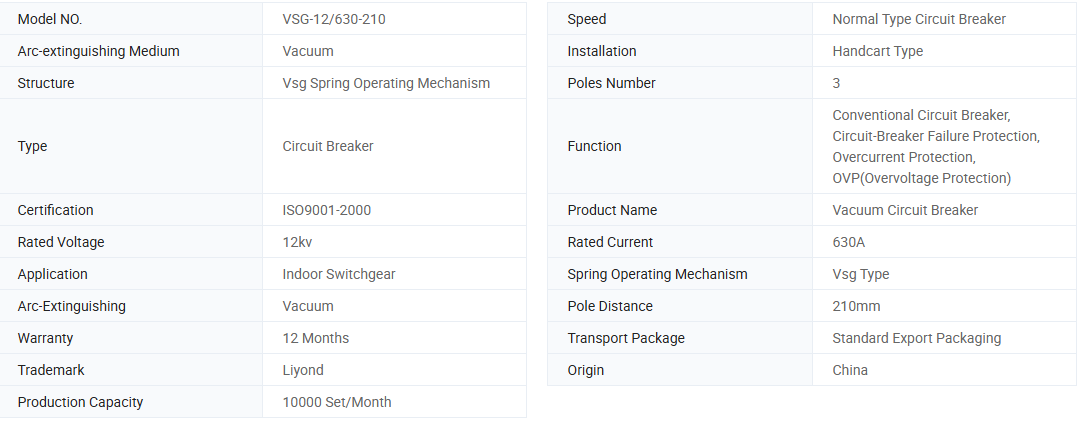

Основна інформація.

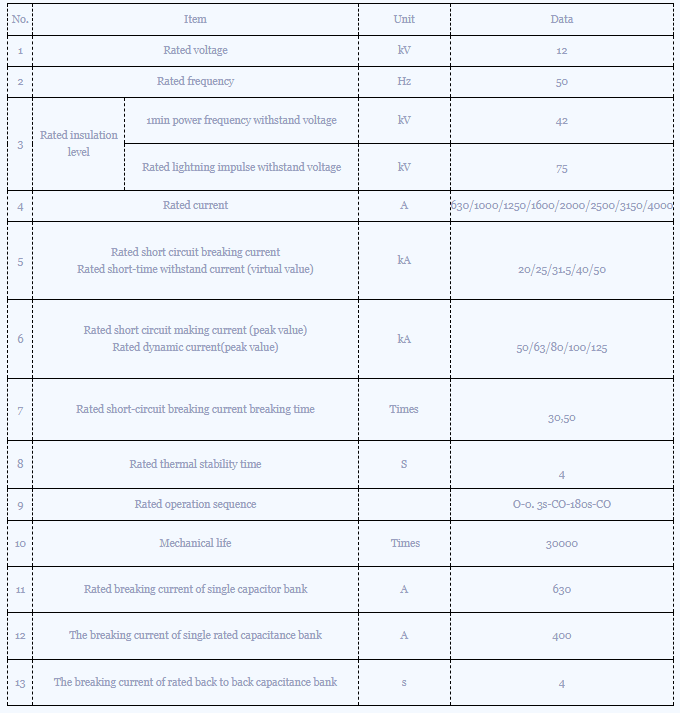

Технічний параметр

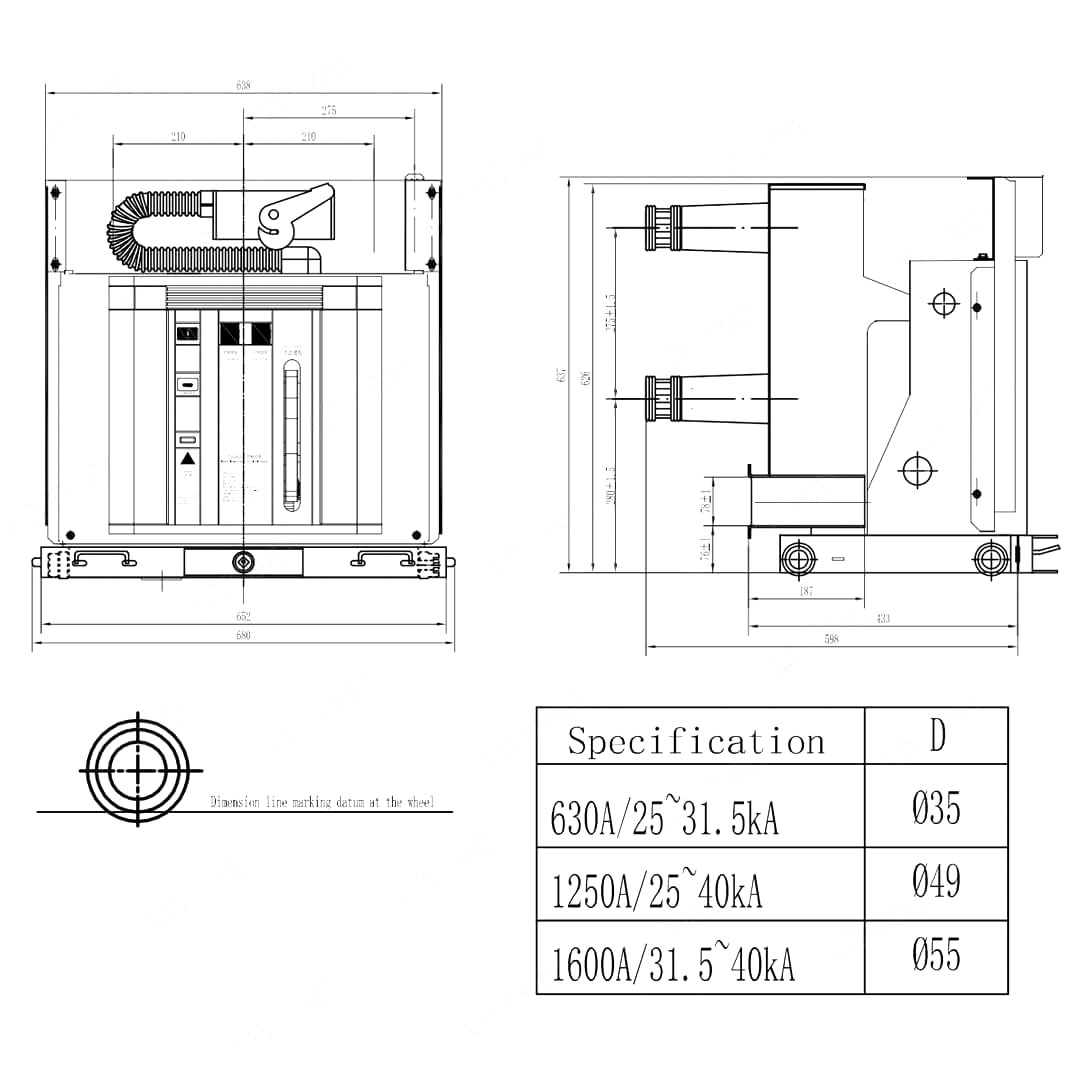

Розмірний малюнок:

Експлуатаційне середовище:

· Температура навколишнього середовища: не перевищує +40 ° C, не менше -15 ° C (зберігання при -30 ° С заборонено).

· Висота: не перевищує 1000 м.

· Відносна вологість: в середньому щоденне не перевищує 95%, в середньому щомісяця не перевищує 90%. Середньодобовий тиск пари насичення не перевищує 22 × 10-3mpa, в середньому щомісяця не перевищує 18 × 10-3mpa.

· Сейсмічна інтенсивність: не перевищує рівень 8.

· Сайти застосування: підходять для використання в місцях без пожежі, вибухів, сильного забруднення, хімічної корозії та сильної вібрації.

Інструкція з замовлення

1. VCB повний тип, основні технічні характеристики, фазова відстань та кількість

2. Тип та специфікація напруги обслуговування

3. Назва та кількість запасних частин

Поширення

Q1: Ви виробник чи торговець?

A1: Ми провідний професійний виробник.

Q2: Скільки триває цикл доставки?

A2: Це залежить від ваших вимог та кількості продукту. Як правило, для доставки потрібно від 5 до 10 робочих днів

Q3: Яка ваша послуга після продажу?

A3: Ми можемо відповісти на питання користувачів вирішувати їхні проблеми 24 години на день та надати комплексну технічну підтримку всіх наших продуктів негайно.

Q4: Як ви вирішуєте проблеми якості?

A4: Будь ласка, надайте детальні фотографії проблем якості. Наші технічні та якісні відділи інспекції їх проаналізують. Ми дамо задовільне рішення протягом 2 днів.

Q5: Ви приймаєте індивідуальні послуги?

A5: Ми надаємо послуги OEM/ODM і можемо надрукувати ваш логотип на продуктах. Наша професійна команда з технічної та цитат може забезпечити задовільні проекти відповідно до ваших креслень та параметрів.
