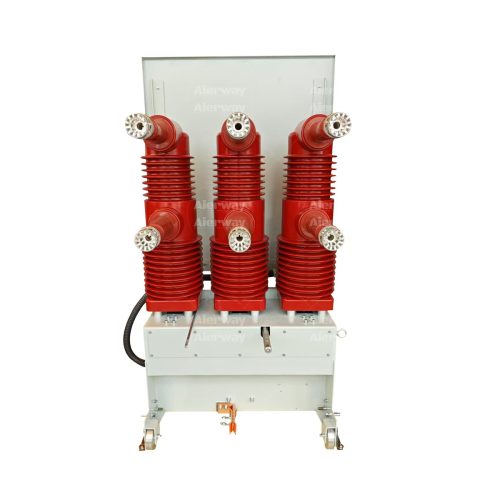

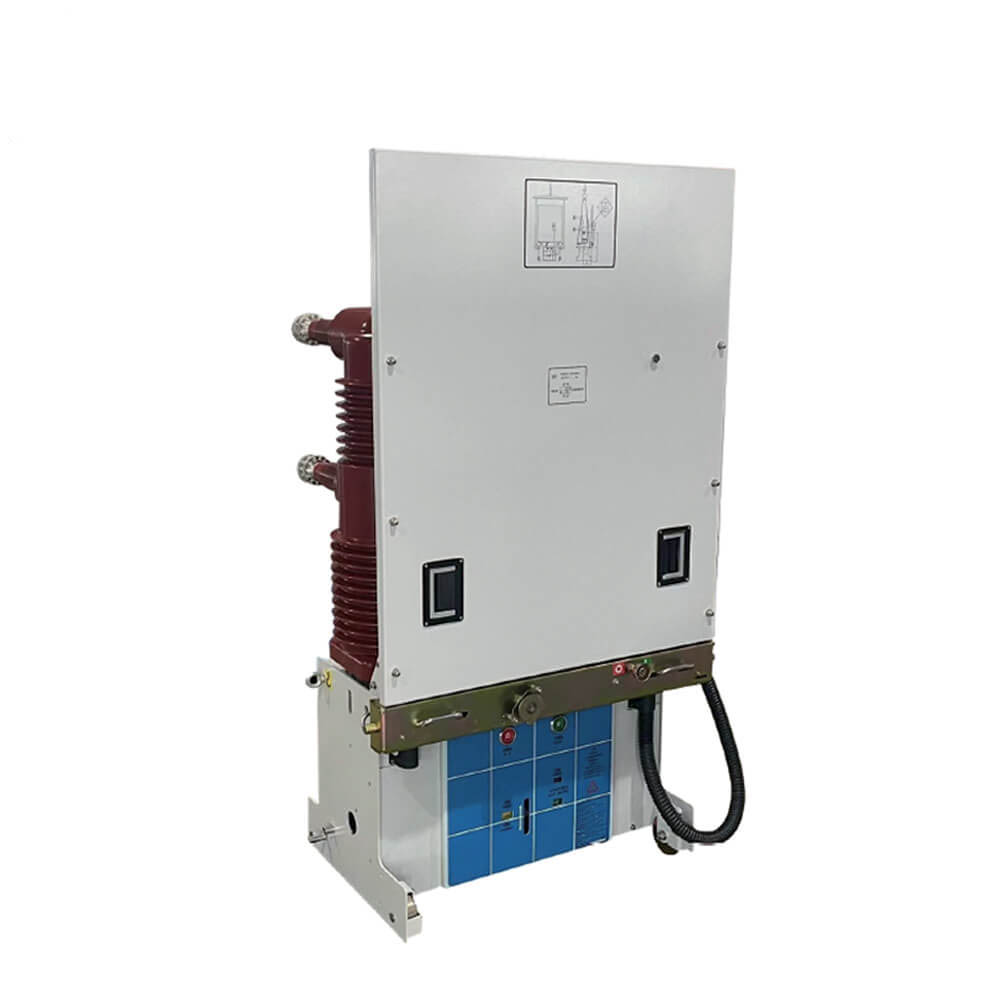

Вакуумний вимикач на 35 кВ Вакуумний вимикач з механізмом, що працює на VBI

Вакуумний вимикач на 35 кВ Вакуумний вимикач з механізмом, що працює на VBI

     Вакуумний вимикач VSG-40.5 Series-це новий тип трифазного 50 Гц згідно з унікальною концепцією проектування та в поєднанні з ринковим попитом та розвитком, номінальна напруга внутрішніх розподільних пристроїв 40,5 кВ може бути забезпечена промисловим та видобувним підприємствам, електростанції та підстанції як контролю та захисту електричного обладнання, і є придатною для частої роботи.

Вимикач VBI в приміщенні в приміщенні в приміщенні-це внутрішній пристрій з трифазним змінним АС 50 Гц та номінальною напругою 40,5 кВ. Він може бути використаний для управління та захисту електричного обладнання на промислових та гірничих підприємствах, електростанціях та підстанціях, особливо для місць із частими операціями. Форма встановлення вимикача в шафі комутатора може бути фіксованим типом, або типом виведення, встановленим на візку. Це найкращий вибір для контролю та захисту високольтажних систем передачі та розподілу.

 Огляд товару

    Вакуумний вимикач VBI-40.5 для підлоги-це високоефективний пристрій комутації середньої напруги, призначений для надійного захисту та управління електричними системами, оціненими при 40,5 кВ. Використання вдосконаленої технології вакуумного переривання, вона забезпечує ефективне гасіння дуги, мінімальне обслуговування та тривалий термін експлуатації. Цей вимикач ідеально підходить для мереж розподілу електроенергії, промислових установок та підстанцій, поєднує надійне будівництво з зручною для користувачів експлуатацією.

Основні особливості

Рейтинг напруги:40,5 кВ (протистояти імпульсу блискавки 95 кВ).

Поточний рейтинг:До 2500A безперервно, 31,5-кікацька пропускна здатність короткого замикання.

Вакуумний перерив:Герметично запечатаний, без технічного обслуговування та екологічно чистий (без газу SF₆).

Механізм:Механізм швидкого закриття/відкриття (<50 мс).

Безпека:Інтегрована конструкція проти ковзання, механічні/електричні блокування та заземлення.

Відповідність стандартів:Зустрічає IEC 62271, GB/T 1984 та ANSI C37.04.

Інструкції з установки

3.1 Перевірка перед встановленням

Перевірте неушкоджену упаковку і відсутність фізичних пошкоджень.

Підтвердити рейтингові параметри відповідати вимогам системи.

Забезпечте рівень бетонного фундаменту, що не містить вібрації.

3,2 кріплення

Закріпіть вимикач до підлоги за допомогою болтів якоря (рекомендується M16).

Підключіть первинні шини з налаштуваннями крутного моменту за характеристиками виробника (наприклад, 50 нм).

Провідні кабелі вторинного управління до терміналів (позначені "відкритою/закритою котушкою", "Допоміжні контакти").

Заздалегідь заземлюйте шасі вимикача (опір ґрунту ≤4ω)

Посібник з експлуатації

4.1 Ручна операція

Закриття: оберніть ручну ручну ручку за годинниковою стрілкою, поки "клацання" не підтвердить заручини.

Відкриття: Натисніть червону кнопку «Поїздка» або потягніть важіль механічного подорожі.

4.2 Електрична робота

Застосовуйте 220ВДК/110VAC до закриття котушки (миттєвий імпульс) для пульта дистанційного керування.

Використовуйте для режиму локальний/віддалений перемикач перемикача.

4.3 Індикатори та тривоги

Зелений світлодіод: вимикач закритий.

Червоний світлодіод: вимикач відкритий/спрацьований.

Контакти тривоги: тригер для втрати тиску SF₆ (якщо вона обладнана) або пружини

Технічне обслуговування та усунення несправностей

5.1 Рутинні перевірки

Перевірте контакти кожні 5000 операцій (через ViewPort).

Мубрикуйте рухомі частини щорічно з високотемпературною жиром.

Тестова опір ізоляції (> 1000 Мω @5KV).

5.2 Поширені питання

Невиконання: Перевірте умови управління керованою, пружинну зарядку або блокування.

Надмірне нагрівання: затягувати з'єднання; Виміряйте контактний опір (<50 мкм).

Попередження про безпеку

Де-енергізуйте вимикач перед обслуговуванням.

Тільки навчений персонал повинен здійснювати технічне обслуговування.

Ніколи не працюйте з видимими пошкодженнями або ненормальними шумами.

Екологічне та утилізація

Утилізуйте вакуумні переривники як електронні відходи (небезпечні).

Переробляти метали та пластмас на місцеві норми.

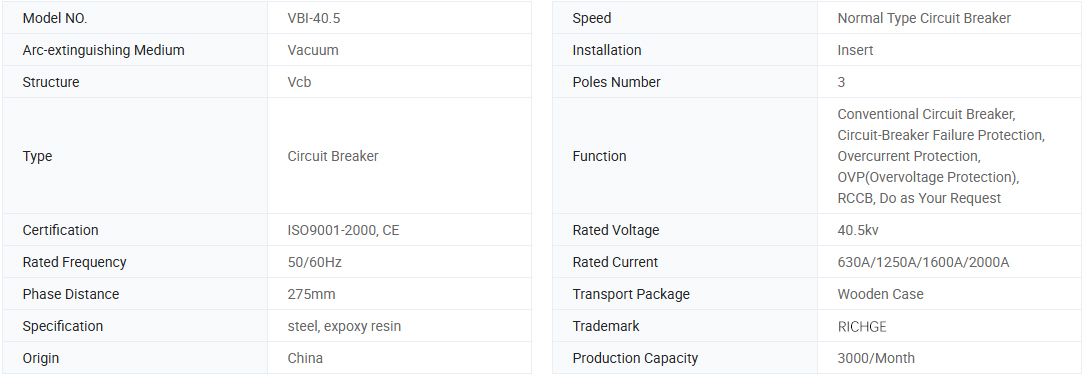

Основна інформація.

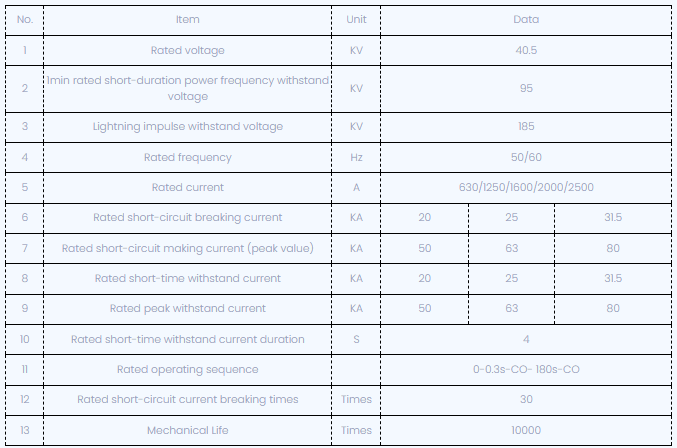

Технічні параметри

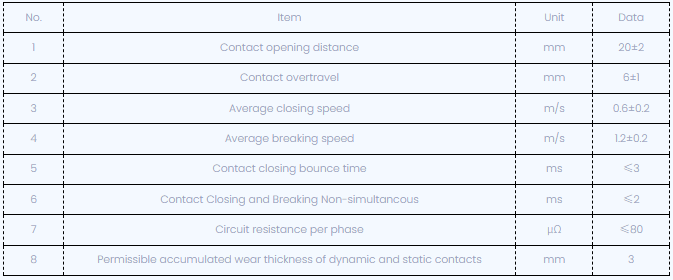

Після регулювання вимикача механічні характерні параметри показані нижче:

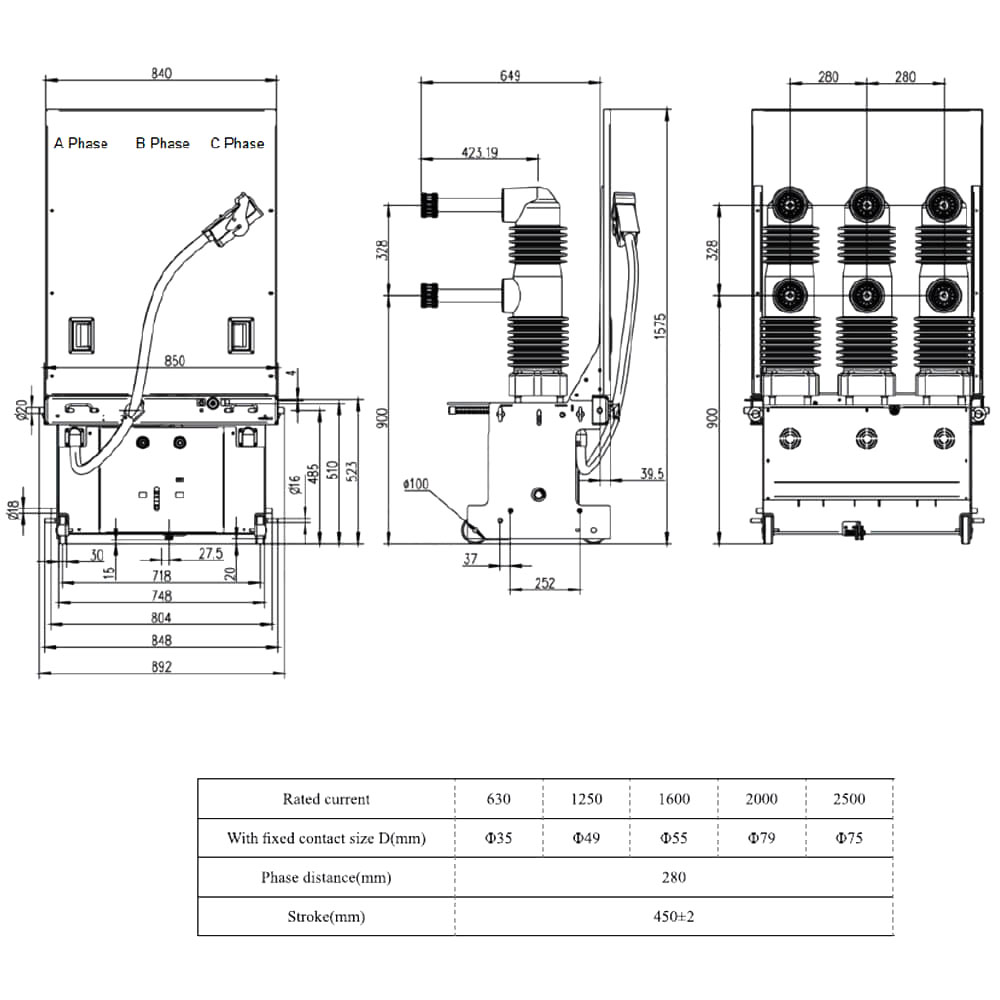

Технічні креслення

Застосування умов навколишнього середовища

1.

2. Вологість навколишнього середовища: Середня вологість дня повинна бути не більше 95%. Середня вологість місяця повинна бути не більше 90%;

3. Насичений тиск пари: середній тиск дня повинен бути не більше 2,2 кПа; Середній тиск на місяць не повинен бути більше

ніж 1,8 кПа;

4. Висота: ≤1500 м;

5. Інтенсивність землетрусу: ≤8 градусів;

6. Він повинен бути встановлений на місці без пожежі, вибуху, серйозної брудності та хімічної ерозії та насильницької вібрації.
