3/2 ходовий ножний педальний клапан серії 3F / 3FM | Нормально закритий пневматичний нижній клапан прямої дії

Бренд: SOLH від Richge Technology | Повністю сумісна заміна нижнього клапана AirTAC 3F / 3FM

1. Огляд продукту

     Серії SOLH 3F і 3FM3/2 ходові нормально закриті пневматичні педальні клапани прямої дії, повністю сумісний і взаємозамінний з оригінальними моделями AirTAC 3F210 і 3FM210. 3F210 використовує міцний корпус з литого під тиском алюмінію, а 3FM210 має легку міні-пластикову конструкцію. Обидві серії мають вбудовану вихлопну конструкцію зі стандартною логікою повітряного отвору P/A/R. Служачи пневматичними комутаційними пристроями без використання рук, вони широко використовуються для керування циліндрами односторонньої дії, вакуумного розриву, ручного ввімкнення-вимкнення повітряного контуру, штампування та керування затисканням арматури.

  1.1 Основна логіка та принцип роботи повітряного порту

     • Визначення повітряного порту: P (вхід повітря), A (робочий вихід), R (вбудований випускний отвір)

     • Нормально закритий стан (педаль відпущена): P вхідний отвір закрито, A з’єднується з R випускним отвором для миттєвого скидання залишкового тиску в циліндрі

     • Робочий стан (педаль натиснута): Контур P-A відкривається для подачі повітря, R випускний отвір закритий для підтримки тиску

     • Функція блокування (суфікс L): Оснащений фіксуючою структурою. Натисніть один раз, щоб заблокувати педаль для постійної подачі повітря; натисніть ще раз, щоб розблокувати та скинути скидання тиску

     • Стандартна функція: моделі, відмінні від L, мають миттєве самовідновлення, автоматично відключаючи повітря та скидаючи тиск після відпускання ноги

2. Правила та визначення моделі кодування

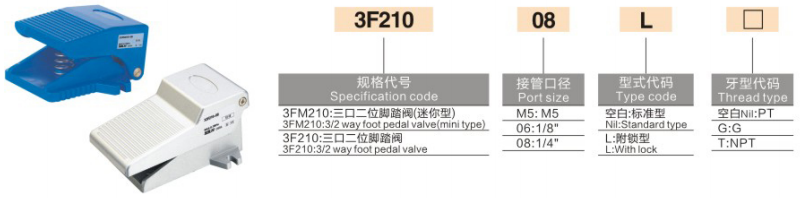

     Логіка кодування: 3(F/FM)210 - [Розмір порту] [L Locking] - [Тип різьби]

  2.1 Визначення корпусу серії

     • 3F210: Стандартний міцний корпус із алюмінієвого сплаву 3/2 ходовий дольний клапан

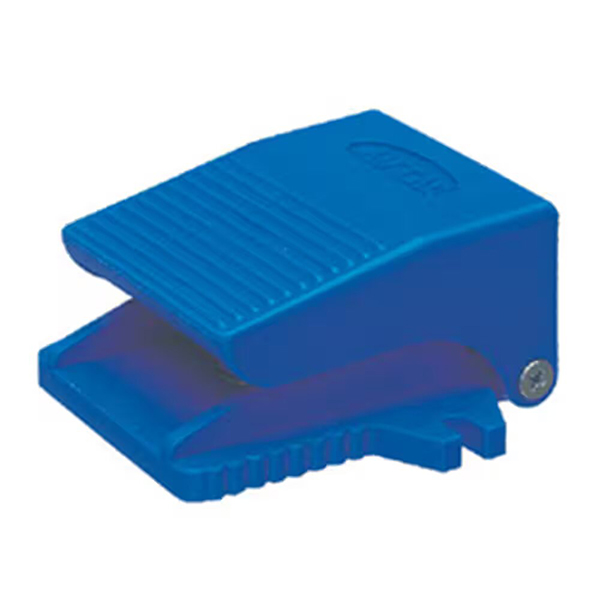

     • 3FM210: Міні-легкий пластиковий ніжний клапан, компактний розмір для встановлення у вузькому просторі

  2.2 Специфікація розміру порту

     • M5: тонка різьба M5×0,8 (ексклюзивно для моделі 3FM mini, мікропілотне повітряне керування)

     • 06: Стандартна різьба G1/8 (PT1/8).

     • 08: G1/4 (PT1/4) основна універсальна специфікація для промислового інструменту

  2.3 Функція та суфікс потоку

     • L Суфікс: З самоблокуючою структурою для тривалого утримання тиску

     • Ні Л: Тип миттєвого самоскидання, автоматичне скидання тиску після відпускання педалі

     • Тип різьби: Пусто = конічна різьба PT; G = британська стандартна паралельна різьба; T=NPT американська конічна різьба

     Приклад моделі: 3F210-08L | Ножний клапан з алюмінієвого сплаву G1/4 з функцією самоблокування; 3FM210-M5 | Різьба M5 міні-пластиковий мікродожний клапан

  2.4 Порівняльна таблиця специфікацій повної серії

3. Основні технічні параметри

4. Відмінність у виборі: алюмінієва серія 3F проти міні-пластикової серії 3FM

5. Функціональна відмінність: самоскидання проти самоблокування

     • Тип миттєвого самоскидання без L: Педаль повертається автоматично після відпускання ноги, припиняючи подачу повітря та скидаючи тиск із порту A. Це найпоширеніший тип для сценаріїв бігу та переривчастого керування.

     • L Тип самоблокування суфікса: Натисніть один раз, щоб заблокувати педаль для постійної подачі повітря та утримання тиску; натисніть ще раз, щоб розблокувати та скинути залишковий тиск. Спеціально розроблений для довготривалої підтримки тиску в пневматичних контурах.

6. Заміна та типове застосування

  6.1 Сумісна заміна

     Серія SOLH 3F/3FM повністю замінює оригінальну серію AirTAC 3F210/3FM210 і вітчизняні еквівалентні моделі Xinchang/SOLIH, а також може безпосередньо оновлювати та замінювати старі ножні клапани FV320 з ідеальною сумісністю розмірів і функцій.

 6.2 Типові сценарії застосування

     • Ножне керування циліндром односторонньої дії: Джерело повітря → дольний клапан 3F → циліндр простої дії; циліндр автоматично повертається і скидає тиск, коли педаль відпущена, забезпечуючи безпечну переривчасту роботу.

     • Вакуумна присоска для скидання тиску: крок для подачі повітря для відключення вакууму; відпустіть педаль, щоб випустити повітря та усунути утримуючу силу присоски для швидкого вивільнення заготовки.

     • Контроль промислової обробки: Ручне перемикання ножів для невеликих штампувальних машин, шліфувальних машин і пневматичних систем затиску пристосувань, звільняючи руки для ефективної роботи.

Резюме одним реченням

     3/2 ходові нормально закриті ножні педальні клапани серії SOLH 3F/3FM включають міцні алюмінієві моделі з самовідновленням/самоблокуванням і міні-легкі пластикові моделі. Завдяки захисту від пилу та бризок IP54, роботі без мастила та повній сумісності з AirTAC, вони є стандартними пневматичними перемикаючими клапанами для керування циліндрами, вакуумного розриву та роботи промислового інструменту.
