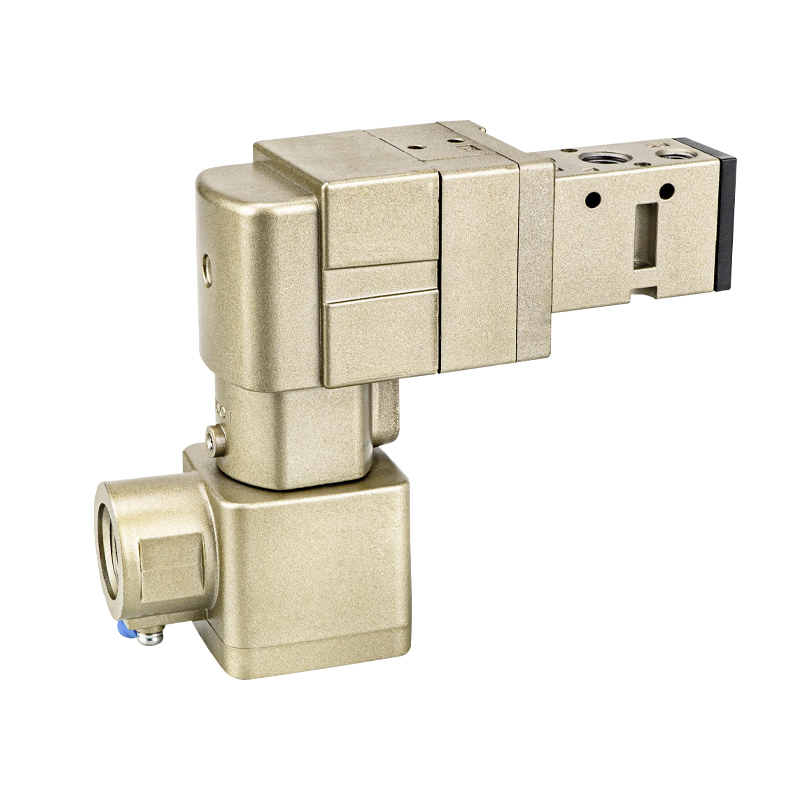

Вибухозахищені електромагнітні клапани серії 50-VFE / 50-VPE з пілотним керуванням

Бренд:SOLH від Richge Technology

 I. Огляд продукту

     Серія SOLH 50 — це вибухозахищені вибухозахищені електромагнітні клапани з пілотним керуванням, які розділені на дві основні моделі:

     --50-VFE: 5/2-ходовий вогнезахисний електромагнітний клапан

     --50-VPE: 3/2-ходовий вогнезахисний електромагнітний клапан

     Уся серія має сертифікат вибухозахищеності Ex d Ⅱ BT4, обов’язкову сертифікацію вибухозахищеності Китаю Ex-CCC і міжнародний сертифікат вибухозахищеності TIIS, а також рейтинг водонепроникності та пилонепроникності IPX6. Він підходить для легкозаймистих і вибухонебезпечних газових середовищ Зони 1 і Зони 2, включаючи покриття, літієві батареї, хімічні речовини, чорнило, пилову упаковку та допоміжне обладнання для нафти та газу.

     Усі котушки споживають рівномірну потужність 3,5 Вт, конструкцію без змащування та підтримують дві форми встановлення: індивідуальне різьбове кріплення та багатостанційний колекторний клапанний острів.

Основна відмінність між двома моделями

     --50-VFE: Для двонаправленого приводу циліндрів подвійної дії

     --50-VPE: сумісний з вакуумним негативним тиском і контурами циліндра односторонньої дії

     Вибухозахищений корпус і змійовики повністю взаємозамінні між двома моделями, тоді як повітряні канали клапанів і основи колектора абсолютно не взаємозамінні.

2. Універсальні стандартні специфікації вибухозахищеного (стосуються обох моделей)

2.1: Параметри вибухобезпеки

     --Марка вибуху: Ex d Ⅱ BT4 Gb (максимальна температура поверхні T4: 135 ℃); додаткові низькотемпературні версії T5 / T6

     --Клас захисту: IPX6, стійкий до бризок води, стабільний у вологому та запиленому середовищі майстерні

     --Сертифікації: обов'язковий для Китаю Ex-CCC, японський TIIS, міжнародний вибухозахищений стандарт IEC, екологічна відповідність RoHS

     --Небезпечні зони: зона вибуху газу 1, зона 2; сумісний з етиленом, пропіленом, розчинником фарби та горючим пилом

     --Варіанти проводки: металевий вибухонепроникний кабельний ввід Т-типу, вибухонепроникна розетка L-типу для запобігання витоку електричної іскри

     --Coil Voltages: DC24V / DC12V, AC220V / AC110V; постійна потужність котушки 3,5 Вт, низьке виділення тепла для захисту від вибуху

2.2 Загальні механічні параметри

     --Робоче середовище: сухе чисте стиснене повітря, інертний газ; вакуумна робота доступна лише для 50-VPE

     --Мастило: без змащення, узгоджене з безмасляним повітряним комбінованим блоком AFC; Потрійні блоки AC/BC масляного туману заборонені для вакуумних контурів

     -- Ручне перевизначення: натискний ручний штифт, блокується / не блокується, необов'язково для тестування схеми в стані вимкненого живлення

     --Встановлення: клапан можна встановити під будь-яким кутом без обмеження сили тяжіння

     --Макс. частота перемикання: цикл 1 Гц; Час відгуку ≤45 мс (тестовано за стандартної подачі повітря 0,5 МПа)

     --Робоча температура: версія T4: -10 ℃ ~ +50 ℃; Низькотемпературна версія T6: -10 ℃ ~ +40 ℃ (внутрішнє обмерзання не допускається)

3. 5-портовий вибухозахищений електромагнітний клапан серії 50-VFE (серія 50-VFE3000 / 5000)

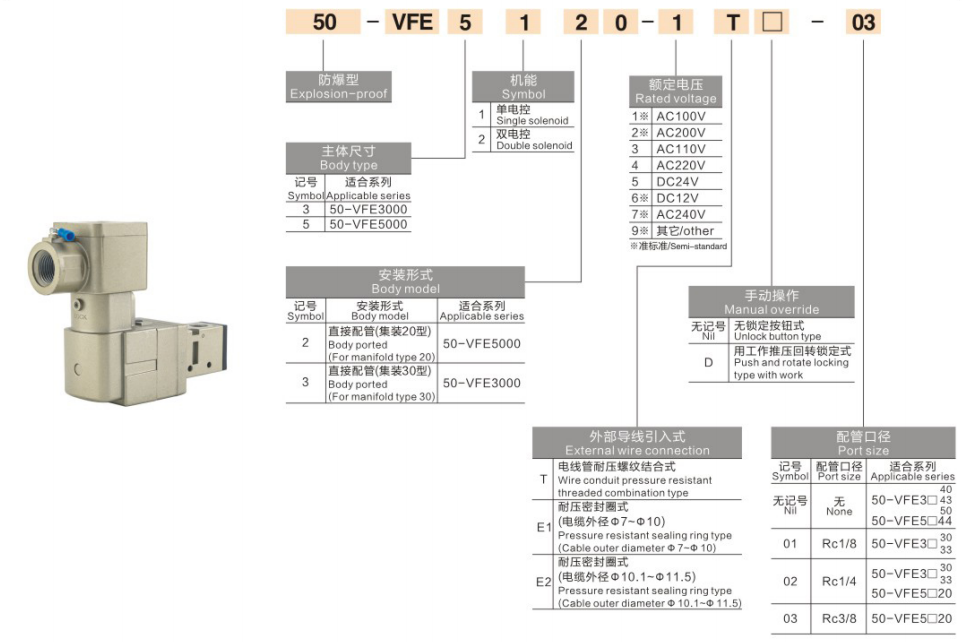

3.1 Визначення коду моделі (Приклад: 50-VFE51201T)

     --50: код вогнетривкої серії

     --VFE: керуючий золотниковий клапан з еластичним ущільненням 5/2

     --5: специфікація високого потоку 5000

     --1: єдине електромагнітне повернення пружини

     --2: пряме кріплення з різьбою

     --0: Стандартна конфігурація

     --1: різьба порту G1/4

     --T: металевий вогнестійкий кабельний ввід

Підспецифікації моделі

     --50-VFE3000:Компактний низький потік, ефективна площа перетину 18 мм², Cv=1,0, порт G1/8

     --50-VFE5000:Основний стандартний потік, ефективна площа перетину 45 мм², Cv=2,5, головний порт G1/4

3.2 Структура та логіка повітряного контуру (5/2 способу)

    --Визначення порту:P вхід подачі, вихід A, вихід B, R1/R2 два незалежних вихлопних порту; головний клапан + пілотний клапан централізований вихлоп, для спрощення монтажу електропроводки не потрібна окрема пілотна вихлопна труба

     --Структура котушки:Пілотна шпуля еластичне ущільнення; мінімальний перепад тиску 0,15 МПа, необхідний для приводу золотника, не може зміщуватися під вакуумним негативним тиском

Функціональні режими

    --Співайle solenoid (суфікс 1):Під напругою → P→A, B→R2; скидання пружини вимкнення → P→B, A→R1, одностороннє скидання циліндра

    --Подвійний соленоїд (суфікс 2):Функція запам'ятовування блокування, зберігає положення клапана після відключення електроенергії, ідеально підходить для затискних станцій тривалого утримання тиску

3.3 Відповідні аксесуари для встановлення

     --Різьбове кріплення:Пряме різьбове з'єднання G1/8, G1/4, сумісне з вставними фітингами KQ2 і пневматичними трубками PU/PA

     --Острів колекторного клапана:Спеціальна 5-портова колекторна база 50-VV5FE3 (для серії 3000) / 50-VV5FE5 (для серії 5000), підтримує до 10 станцій централізованого подачі повітря; повітряні канали колектора підходять лише для клапанів VFE, комбінована збірка з 3-портовими клапанами VPE заборонена

3.4 Типове застосування (лише для циліндричних схем подвійної дії)

     --Переносні, стопорні, штампувальні затискні циліндри подвійної дії на вибухозахищених виробничих лініях

     --Управління перемиканням приводу пневматичного кульового клапана / дросельного клапана NAMUR для хімічних трубопроводів

     -- Централізована автоматизація клапанного блоку для майстерень з нанесення покриття та пилу з літієвих батарей

     --Усі вибухозахищені пневматичні системи, що вимагають двонаправленого висування та втягування циліндра

3.5 Примітка щодо обмежень

     Вакуумні контури суворо заборонені. Без достатнього перепаду тиску під негативним тиском золотник не може зміщуватися, що призводить до втрати присоски та несправності циліндра. Сумісний лише зі стандартною подачею повітря 0,2~0,9 МПа.

4. 3-портовий вибухозахищений електромагнітний клапан серії 50-VPE (серія 50-VPE500 / 700)

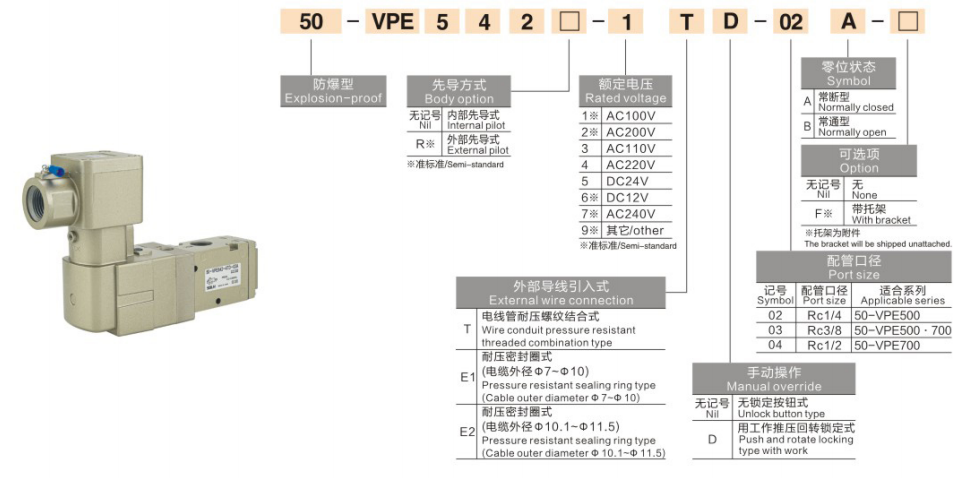

4.1 Визначення коду моделі (Приклад: 50-VPE54201T)

     --50: код вогнетривкої серії

     --VPE: 3/2-ходовий пілотний клапан з еластичним ущільненням

     --542: Специфікація VP500, різьбовий нормально закритий NC

     --0: Стандартна конфігурація

     --1: різьба порту G1/4

     --T: металевий вогнестійкий кабельний ввід

Підспецифікації моделі

     --50-VPE500: стандартний потік, ефективна площа перетину 41,4 мм², Cv=2,3, для звичайного вакуумного транспортування

     --50-VPE700: високий потік, ефективна площа перетину 72 мм², Cv=4,0, для вакуумного транспортування великих листів і картонних коробок із кількома отворами

4.2 Структура та логіка повітряного контуру (3/2 нормально закритий NC, NO кабріолет)

     --Визначення порту: P впускний отвір, A вихід, R один вихлоп; незалежний пілотний випускний порт PE. У вибухозахищених зонах з високим вмістом пилу зовнішні труби можуть направляти вихлопні гази в безпечні зони

     --Конструкція золотника: пілотний тарельчастий тип із жорстким ущільненням, запуск із нульовим перепадом тиску, стабільна робота під повним вакуумом до -101,2 кПа, спеціальний вогнезахисний клапан для вакуумних контурів

Робоча логіка ЧПУ (функція НЕ перемикається)

     --Під напругою: P підключено до A для подачі повітря, R закрито; вакуумний генератор створює негативний тиск, циліндр простої дії висувається

     --Вимкнути живлення: P відключено, A автоматично підключено до R для скидання тиску; присоска миттєво розриває вакуум, циліндрична пружина односторонньої дії втягується автоматично. Заготовки вивільняються, коли вибухозахищене обладнання вимикається для підвищення безпеки експлуатації

4.3 Відповідні аксесуари для встановлення

     --Пряме різьбове кріплення: різьбові порти M5, G1/8, G1/4, встановлені безпосередньо перед вакуумними генераторами

     --Спеціальний вакуумний колектор: 3-портова ексклюзивна база 50-VV3PE з незалежними повітряними каналами, не можна змішувати з 5-портовими клапанами VFE

4.4 Основні переваги (лише сумісний вогнезахисний клапан для вакуумних вибухозахищених схем)

     --Запуск із нульовим перепадом тиску, сумісний як з вакуумним негативним тиском, так і зі стандартними робочими умовами надлишкового тиску

     --Автоматичний скидання тиску при втраті потужності; заготовки звільняються, коли вибухозахищене обладнання зупиняється, щоб уникнути травмування при затисканні або небезпеки падіння

     --Тарільчасте ущільнення з наднизьким витоком, відсутність ослаблення всмоктування під час довготривалої вакуумної адсорбції

4.5 Типові застосування

     -- Вибухозахищене вакуумне поводження: вакуумний генератор ZU/ZB + буферна присоска ZPT для літієвої батареї, покриття та вибухозахищеного матеріалу для їжі

     -- Циліндри з пружинним поверненням односторонньої дії для підйому, затискання та виштовхування простих інструментів

     --Адсорбційне перенесення плівки, коробок і скляних листів під негативним тиском у вогненебезпечних і вибухонебезпечних майстернях

     --Схеми відключення подачі повітря та технічного обслуговування для вибухозахищеного обладнання

5. Порівняльна таблиця: 50-VFE І 50-VPE

6. Стандартна вибухозахищена повна пневматична схема

     --Схема1: Вибухозахищене поводження з вакуумом (50-VPE54201T):  Безмасляна вибухозахищена комбінація повітря AFC2000 → 50-VPE54201T → трубка PU6 → прямий вакуумний генератор ZU + буферна присоска ZPT

    --Контур 2: Вибухозахищений подвійний циліндровий перехід (50-VFE51201T):  Вибухозахищений повітряний потрійний агрегат AC2000 → 50-VFE51201T 5-портовий клапанний острів → трубка PU8 → SC/SDA вибухозахищений циліндр подвійної дії

    --Контур 3: Вибухозахищене затискне пристосування односторонньої дії:  Вибухозахищений регулятор тиску AR → 50-VPE500 → мікротрубка PU4 → міні-циліндр односторонньої дії MAL

7. Специфікації вибору та вибухозахищеної безпеки

    --Вакуумні схеми повинні приймати лише 50-VPE:  Конструкція золотника 50-VFE не може зрушуватися без перепаду тиску; використання його для вакуумних схем призводить до повного виходу з ладу та ризику безпеки падіння заготовки. Потрійні агрегати AC/BC з генераторами масляного туману суворо заборонені для вакуумних систем, оскільки масляне забруднення заблокує тарельчатку VPE і спричинить витік.

    --Циліндри подвійної дії повинні мати 5-портовий клапан 50-VFE:  3-портовий VPE забезпечує лише один вихід повітря та не може реалізувати двонаправлений рух циліндра, висуваючи та втягуючи; він не може замінити 5-портові клапани.

     --Забороняється змішаний монтаж колекторних основ:  5-портова база VFE і 3-портова база VPE мають незалежні отвори для повітряних каналів. Перехресна установка призведе до витоку повітря в повному контурі та несправності обладнання.

    --мамаОбов'язкові правила вибухозахищеної електропроводки:  Оригінальні заводські металеві вогнестійкі кабельні вводи Т-типу слід використовувати з щільно закритими кабелями; відсутність відкритих металевих контактів всередині монтажних коробок. Самовільна заміна на звичайні пластикові розетки заборонена. Якщо вихлопний отвір пілотного ПЕ потребує зовнішнього дренажу, труби повинні направляти вихлопний газ у визначені вибухозахищені безпечні зони, щоб уникнути накопичення горючого газу.

    --Вимоги до передньої фільтрації подачі повітря:  Повітряний фільтр AF/AFC (точність 5 мкм) необхідно встановити перед вибухозахищеними клапанами. Пил і водяна пара, що потрапляють у корпус клапана, спричинять заклинювання золотника, що може спровокувати небезпеку займання та вибуху у вибухозахищених умовах роботи.

     --Правила технічного обслуговування та капітального ремонту:  Перед розбиранням для технічного обслуговування закрийте ручний запірний клапан HSV і видаліть залишковий тиск у трубопроводі. Забороняється демонтаж вибухозахищеного корпусу під напругою або під тиском; пошкоджені вогнестійкі сполучні поверхні призведуть до втрати всіх сертифікатів вибухозахищеності.

8. Сфери промислового застосування

     Вибухозахищене покриття літієвої батареї та складальні лінії, автоматизація напилення фарби, автоматичне керування клапаном хімічного трубопроводу, пилові майстерні друку чорнилом, лінії виробництва вибухозахищеної упаковки для харчових продуктів, пневматичні приводи, що підтримують нафту та газ, фармацевтичне чисте вибухозахищене обладнання, вибухозахищені маніпулятори для сортування пилу.

Резюме одним реченням

     Вибухозахищені пілотні електромагнітні клапани серії SOLH 50 поділяються на 50-VFE 5-портовий золотниковий тип для циліндрів подвійної дії та 50-VPE 3-портовий тарельчатий тип для вакуумних і односторонніх циліндрів, сертифіковані Ex d II BT4 / CCC / TIIS з рейтингом IPX6, які служать сертифікованими безпечними пневматичними комутаційними рішеннями для всіх зон Промислові лінії виробництва легкозаймистих вибухонебезпечних речовин 1 і зони 2.
