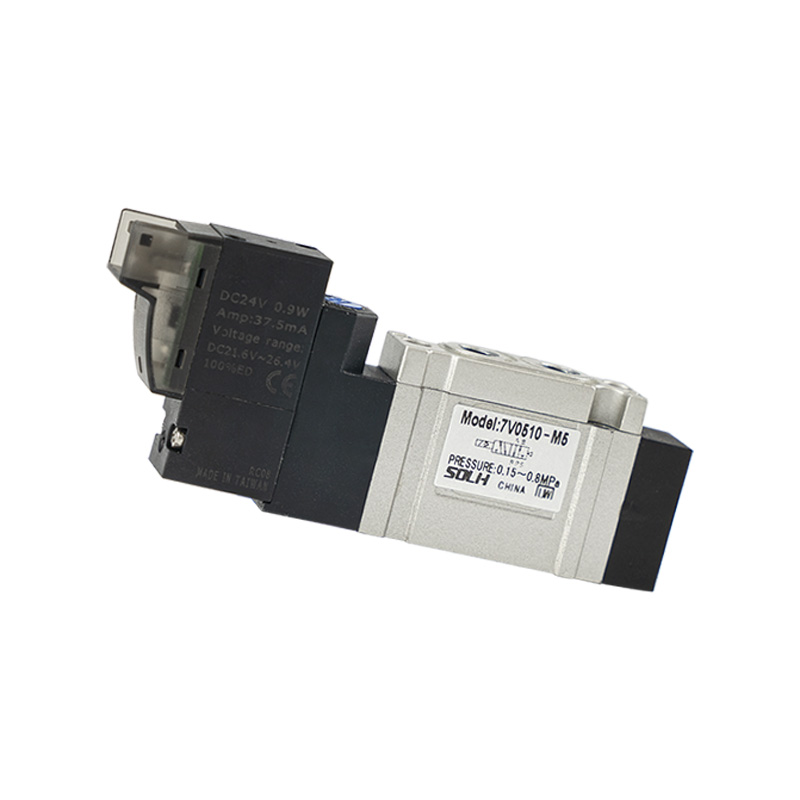

Компактний електромагнітний клапан 5/2 і 5/3 з пілотним керуванням серії 7V

Бренд:SOLH від Richge Technology

Позиціонування продукту

     Серія SOLH 7V — це компактний спрямований електромагнітний клапан із пілотним керуванням, який охоплює 5/2- та 5/3-ходові функції, спеціально розроблений для загальних стандартних пневматичних схем. Приймаючи внутрішню централізовану вихлопну структуру з оптимізованим каналом потоку, він забезпечує надзвичайно велику пропускну здатність, швидку реакцію перемикання та низьке енергоспоживання. Його можна використовувати окремо або зібрати в колекторні блоки клапанів для централізованого керування кількома циліндрами.

Основна структура та функціональна класифікація

 1. Визначення функції порту та позиції:

   1.1 5/2-ходовий електромагнітний клапан: 1 впускний P, 2 робочі порти A/B, 2 випускні порти R/S

     -- 10 суфікс: одиночна котушка з одним соленоїдом із поверненням пружини

     -- 20 суфікс: подвійна котушка з подвійним соленоїдом із фіксацією

   1.2 5/3 ходовий електромагнітний клапан з подвійною котушкою (3 функції центрального ядра)

     -- 30C Закрито по центру: усі порти повністю герметичні в середньому положенні, щоб зафіксувати тиск у циліндрі для утримання затиском

     -- Центральний вихлоп 30E: A та B підключені до вихлопу R/S для безпечного скидання залишкового тиску

     -- Центральне джерело тиску 30P: P підключено до A і B, обидві сторони циліндра підтримують тиск повітря

  2. Привід і конструктивні особливості

     -- Тип приводу: пілотна конструкція, низький тиск запуску, надшвидка реакція та великий вихідний потік

     -- Внутрішня централізована витяжка: пілотне повітря випускається рівномірно через головні вихлопні отвори R/S, чистий і охайний трубопровод без розсіяного пілотного вихлопу

Розмір серії та таблиця параметрів витрати

Універсальні загальні технічні умови

     -- Діапазон робочого тиску: 0,15 ~ 0,8 МПа

     -- Випробувальний тиск: 1,2 МПа

    -- Робоча температура: -20 ℃ ~ +70 ℃ (без обмерзання в подачі повітря)

     -- Час відгуку перемикання: ≤50 мс

     -- Максимальна робоча частота: 5 Гц

     -- Споживана потужність котушки: DC = 0,7 Вт; Змінний струм = 1,1 ВА

     -- Стандартні варіанти напруги

        Постійний струм: 12 В (F), 24 В (B)

        Змінний струм: 110 В (C), 220 В (A)

     -- Ступінь захисту: пилозахист IP40

     -- Матеріал корпусу клапана: литий під тиском алюмінієвий сплав

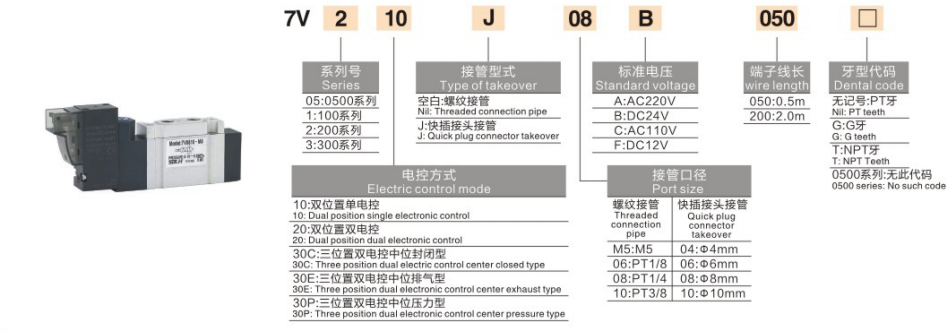

Повне правило іменування моделі

  1. Приклад моделі: 7V210J08B050

     -- 7V: код серії для компактних електромагнітних клапанів 5/2 і 5/3 з пілотним керуванням

     -- 2: код розміру (2 = серія 7V200, порт 1/4 дюйма)

     -- 10/20/30C/30E/30P: функція схеми

        10=5/2 одна котушка; 20=5/2 подвійна котушка; 30 рядів = 5/3 трипозиції

     -- J: форма підключення до порту; J = вставний швидкий монтаж, порожній = стандартний різьбовий порт

     -- 08: код розміру порту (08 = 1/4 дюйма)

     -- B: Код напруги котушки (B=DC24V, A=AC220V)

     -- 050: код довжини кабелю (050 = 0,5 метра кабелю)

Загальні стандартні еталонні моделі

  1. Двопозиційна серія 5/2

     -- Повернення односпіральної пружини: 7V110-06 (1/8", DC24V)

     -- Подвійна фіксація котушки: 7V220-08 (1/4", AC220V)

  2. Серія 5/3 з трьох позицій

     -- Утримання центрального закритого тиску: 7V130C-06

     -- Центр випуску тиску вихлопу: 7V230E-08

     -- Центральний подвійний порт під тиском: 7V330P-10

Основні переваги продукту

  1. Покращена продуктивність високого потоку

     -- Оптимізована внутрішня обтічна конструкція бігуна, пропускна здатність збільшена приблизно на 30% у порівнянні з традиційними електромагнітними клапанами серії 4 В, завдяки чому досягається швидша швидкість висування та втягування циліндра.

  2. Гнучка установка в різних напрямках і варіанти подвійного порту

     -- Підтримує горизонтальний і вертикальний монтаж; два режими з'єднання: стандартний різьбовий порт або швидкий вставний фітинг для швидкого монтажу труб.

  3. Інтегрована модульна конструкція колектора

     -- Сумісність з основою колекторного клапана з декількома станціями, кількома клапанами, складеними разом, щоб заощадити простір для встановлення в шафі та спростити розкладку основних повітропроводів.

  4. Котушка наднизької потужності

     -- Конструкція змійовика з низькою потужністю зменшує виділення тепла, придатна для тривалої безперервної роботи під напругою з меншим споживанням енергії.

  5. Надтривалий термін служби

     -- Точна внутрішня золотниця та ущільнювальна структура, стабільна робота до мільйонів циклів перемикання з мінімальним обслуговуванням.

Резюме одним реченням

     Компактний електромагнітний клапан із пілотним керуванням SOLH 7V охоплює варіанти 5/2 з одинарною/подвійною котушкою та 5/3 з трьома центральними функціями з повним розміром порту M5~3/8", демонструючи на 30% вищий потік, ніж звичайна серія 4V, низьке енергоспоживання та конструкцію, що складається в колекторі, як універсальний керуючий клапан для всіх стандартних автоматизованих пневматичних схем.
