Міні-циліндр з нержавіючої сталі серії CM2 / CDM2 (подвійної / односторонньої дії)

Бренд: SOLH від Richge Technology

Огляд продукту

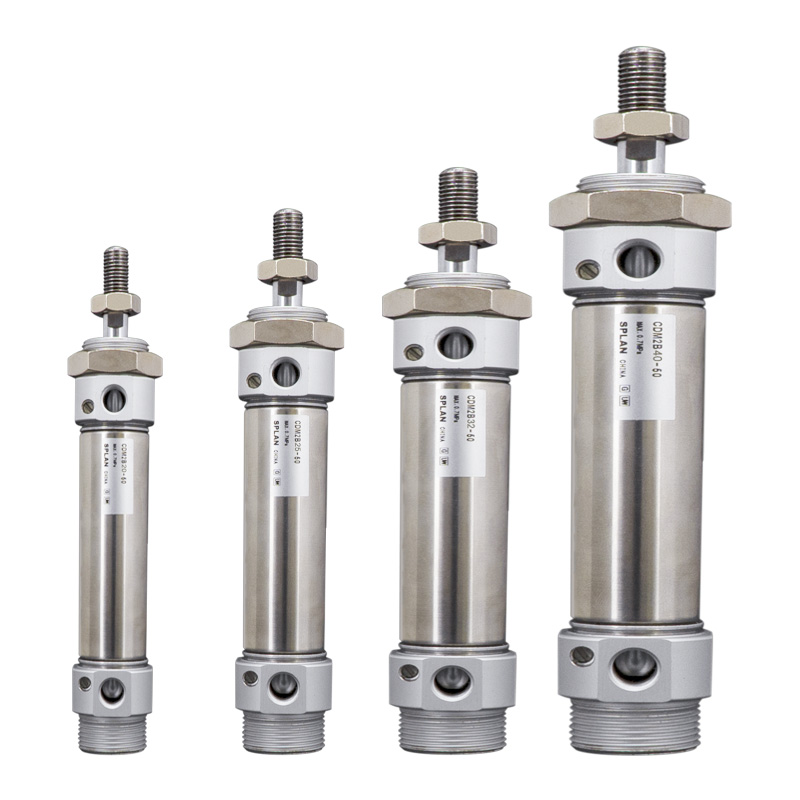

     SOLH CM2 / CDM2 - це стандартні круглі циліндри з нержавіючої сталі JIS B 8356, діаметр отвору φ20/25/32/40 мм. Продуктивність знаходиться між мікроміні-циліндрами та стандартними циліндрами. Основні переваги: ​​стійкість до корозії, тривалий термін служби, різноманітні варіанти монтажу, компактна середня потужність. Широко використовується для харчової, фармацевтичної, електронної промисловості, пакувальної та чистої автоматизації станцій середнього навантаження.

Основна структура та особливості дизайну

   1. Стандарт: відповідає JIS B 8356, круглий корпус з універсальними монтажними розмірами.

   2. Матеріал: бочка з нержавіючої сталі 304, поршневий шток і торцеві кришки, стійкі до іржі, стійкі до вологих, слабких кислот, слабких лугів і чистих середовищ.

   3. Структура: торцеві кришки, закріплені різьбою, прямий круглий контур, висока механічна міцність і легке обслуговування.

   4. Варіанти операцій

     -- CM2B подвійної дії: подача повітря з обох кінців, найпопулярніша стандартна модель

     -- CM2S / CM2T односторонньої дії: S=пружинне повернення; T=розтягнення пружини, автоматичний скидання після відключення повітря

     -- Подвійна штанга CM2W: штанга подовжена з обох сторін, синхронний рух, ефективний хід подвоєний

     -- Необертовий шток CM2K: шестигранний поршневий шток, антискручування для точного позиціонування

   5. Подушка: стандартна гумова подушка; повітряна подушка (суфікс A) необов’язкова для зменшення ударного шуму на високій швидкості.

   6. Ущільнення: двонаправлене ущільнення з низьким коефіцієнтом тертя з канавкою масляного резервуару. Низький стартовий тиск, робота без масла, термін служби ≥8 мільйонів циклів.

   7. Визначення положення: версія CDM2 оснащена вбудованим магнітним кільцем, сумісним з магнітними перемикачами M9B/A93/Z73 для зворотного зв’язку щодо положення поршня.

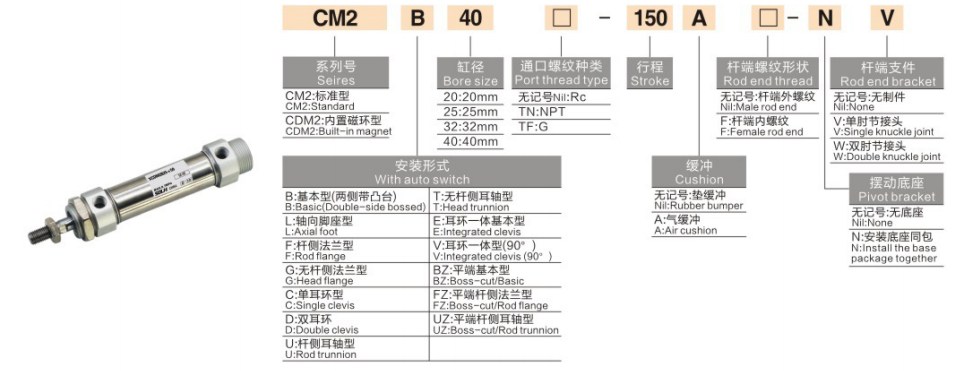

Повне правило кодування моделі

   1. Приклад моделі: CDM2B20-100A-B

   2. Довідкові приклади стандартного замовлення

     -- CDM2B25-50-B: діаметр 25, хід 50, подвійної дії, вбудований магніт, гумова подушка

     -- CDM2S32-75-B: діаметр 32, хід 75, пружина односторонньої дії

     -- CDM2K40-100-B: Діаметр 40, хід 100, неповоротний шестигранний поршневий шток

Універсальні основні технічні характеристики

Теоретична сила тяги та тяги при 0,5 МПа (один стрижень, одиниця: N)

   1. Подвійної дії CM2B

   2. CM2S односторонньої дії (пружинне повернення при 0,5 МПа)

Монтажні форми та похідні моделі

   1. Варіанти монтажу

     -- B Базовий тип: пряма установка через різьбу торцевої кришки (найпоширеніша)

     -- Кріплення на ніжку L: фіксація осьового кронштейна

     -- Фланець F/G: фланець з боку штанги/фланець з боку головки

     -- C/D Clevis: одинарна/подвійна скоба

     -- E Цапфа: цапфа з боку голови для поворотного руху

   3. Головний похідний ряд

     -- CDM2B: стандартна подвійна дія з вбудованим магнітом

     -- CDM2S/T: пружина односторонньої дії, що повертається/розширюється

     -- CDM2W: подвійний стрижень подвійної дії

     -- CDM2K: Необертовий шестигранний поршневий шток

     -- CDM2R: тонка версія з прямим кріпленням для обмеженого осьового простору

3-етапний посібник із швидкого вибору

   1. Вибір отвору: обчисліть необхідну тягу та горизонтальне навантаження, запас запасу міцності ≥50%; виберіть CM2 переважно для додатків із середнім навантаженням.

   2. Підтвердження ходу: додайте 10~20 мм додаткового запасу ходу; Максимальний хід: подвійної дії ≤300 мм, одинарної дії ≤100 мм.

   3. Зіставлення конфігурації

     -- Операція: подвійної дії → B; зворотна пружина односторонньої дії → S; вимога проти скручування → К

     -- Подушка: додайте суфікс A (повітряна подушка) для високошвидкісного зворотно-поступального руху

     -- Відгук про положення: виберіть модель, обладнану магнітом CDM2, відповідність магнітним перемикачам M9B/A93

Резюме одним реченням

     Стандартний круглий пневматичний циліндр із нержавіючої сталі SOLH CM2/CDM2 JIS повністю взаємозамінний з імпортованою серією CM2, доступний у варіантах подвійної дії, одинарної дії, подвійного стрижня та неповоротного стрижня, кілька варіантів монтажу, ідеальний лінійний привід із середньою тягою для харчового, медичного, електронного та пакувального чистого автоматизованого обладнання.
