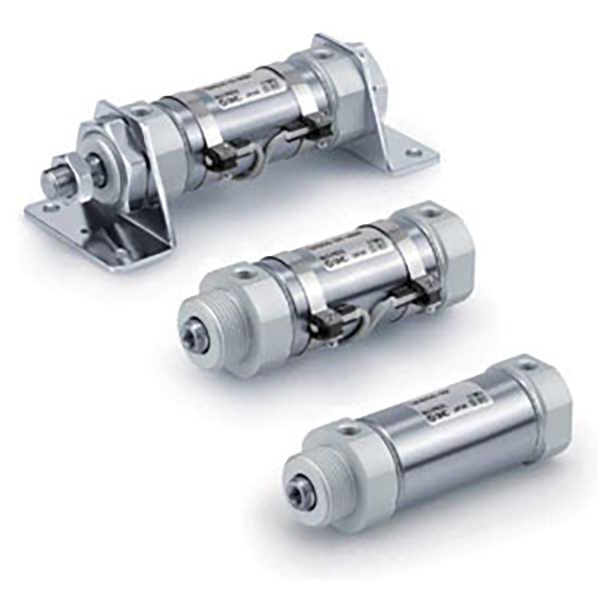

Короткий міні-циліндр із нержавіючої сталі серії CM3 | Ультракомпактний пневматичний циліндр нового покоління

Бренд: SOLH від Richge Technology

1. Огляд продукту та основні структурні характеристики

     Серія SOLH CM3/CDM3 — це міні-циліндр короткого типу з нержавіючої сталі нового покоління, оптимізований як оновлена ​​заміна традиційної серії CM2. Він охоплює розміри отворів від φ20 до φ40, демонструючи максимальне зменшення загальної довжини на 29 мм і на 21% меншу вагу порівняно з CM2. Завдяки надкомпактному корпусу, конструкції з нержавіючої сталі 304, безмасляній роботі та 4-ходовій конструкції трубопроводу, він ідеально адаптується до умов обмеженого простору, вологості, слабкої кислоти та лугу та чистих умов роботи. Широко використовується в харчовій, медичній, електронній та пакувальній промисловості для точних лінійних рухів середнього навантаження.

  1.1 Стандартна та преміальна конструкція з матеріалів

     Повністю відповідає взаємозамінним стандартам JIS B 8356. Вся труба циліндра, поршневий шток і торцеві кришки виконані з високоякісної нержавіючої сталі 304, що забезпечує чудову стійкість до іржі та корозії. Він стабільно працює у вологому середовищі, умовах роботи зі слабкими кислотами/слабкими лугами та в чистих виробничих цехах із сильною адаптивністю до навколишнього середовища.

  1.2 Інтегрована ультракомпактна структура

     Завдяки фіксації різьблення торцевої кришки та інтегрованій структурі циліндрової труби загальний розмір значно зменшений. Інноваційна 4-стороння конструкція трубопроводу (інтервал 90°) забезпечує надвисоку свободу монтажу, вирішуючи дилему встановлення вузького простору обладнання та реалізуючи гнучке розташування автоматизованих станцій.

  1.3 Різноманітні типи руху для повного охоплення сценарію

     • Подвійної дії (CM3B) : Двосторонній повітрозабірник із зворотно-поступальним рухом, найбільш універсальний тип для стандартного автоматизованого лінійного руху.

     • Одинарної дії (CM3S/T) : S = Повернення пружини, T = Розтягнення пружини; автоматичний скидання після вимкнення живлення для сценаріїв пріоритету безпеки.

     • Подвійний стрижень (CM3W) : Подвійний висновок тяги, синхронний стабільний рух і подвоєний ефективний хід для спеціальних механізмів навішування.

     • Необертовий стрижень (CM3K) : Шестигранний поршневий шток із запобіганням скрученню, нульове обертання під час роботи для вимог високоточного позиціонування.

  1.4 Високоякісна герметизація та тривалий термін служби

     Оснащений двонаправленим ущільнювальним кільцем із низьким коефіцієнтом тертя та вбудованою канавкою для зберігання масла, циліндр має наднизький стартовий тиск і стабільну роботу. Стандартна безмасляна конструкція мастила відповідає чистим галузевим стандартам. Оптимізована зносостійка структура забезпечує термін служби понад 8 мільйонів циклів, що значно скорочує частоту обслуговування обладнання.

  1.5 Гнучка конфігурація буфера та індукції

     Стандартний гумовий буфер для базової амортизації та зниження шуму; додатковий повітряний буфер типу А для високошвидкісної частої роботи для усунення торцевого удару. Модель CDM3 оснащена вбудованим магнітним кільцем, сумісним з магнітними перемикачами серії M9B/A93/Z73 для зворотного зв’язку сигналу позиції в реальному часі та автоматичного керування зв’язком PLC; Немагнітна версія CM3 для простого циклічного руху.

2. Повні правила іменування моделей і приклади порядку

  1. Типова структура моделі: CDM3B25-100Z

 2. Приклади стандартного замовлення

     • Магнітна модель подвійної дії: CDM3B32-50Z (діаметр φ32, хід 50 мм, вбудоване магнітне кільце, подвійної дії)

     • Модель пружинного повернення односторонньої дії: CDM3S20-25Z (діаметр φ20, хід 25 мм, скидання пружини)

     • Необертова прецизійна модель: CDM3K40-100Z (діаметр φ40, хід 100 мм, шестигранний торсіонний стрижень)

3. Основні технічні параметри (стандартний тип)

4. Теоретичні дані про тягу та натяг 0,5 МПа

 4.1 Таблиця тяги та натягу подвійної дії (CM3B).

  4.2 Таблиця характеристик одинарної дії (CM3S з пружинним поверненням).

5. Типи монтажу та похідні моделі

  5.1 Різні способи монтажу

     • B Базовий тип: Безпосередній монтаж через різьблення торцевої кришки, найбільш універсальний і економічно ефективний спосіб монтажу.

     • L Кріплення для ніг: Фіксується осьовим кронштейном для стійкої горизонтальної установки.

     • Фланцеве кріплення F/G: Встановлення бічного фланця з боку штанги/без штанги для фіксованого вертикального позиціонування.

     • C/D Clevis Mount: з’єднання з одинарною/подвійною скобою для розгойдування та з’єднання.

     • E Кріплення цапфи: Безшатунна бічна цапфа для гнучкого повороту.

  5.2 Основні похідні ряди

     • CDM3B: Магніт подвійної дії (стандартна основна модель)

     • CDM3S/T: Магнітний тип односторонньої дії (поворотна пружина/розсувна пружина)

     • CDM3W: Магнітний подвійний стрижень подвійної дії

     • CDM3K: Магнітний неповоротний тип шестигранного стрижня

     • CDM3R: Прямий ультратонкий тип монтажу для екстремальних станцій з обмеженим простором

6. Порівняння вибору CM3 проти CM2

7. 3-етапний посібник із швидкого вибору

     1. Вибір отвору: Підтвердьте розмір отвору відповідно до фактичної ваги навантаження, залиште не менше 50% запасу безпеки. Надайте перевагу серії CM3 для середньої потужності, чистих і стійких до корозії умов роботи.

     2. Вибір обведення: Фактичний робочий хід плюс запас безпеки 10~20 мм. Дотримуйтеся стандартних правил ходу: подвійної дії ≤300 мм, одинарної дії ≤100 мм.

     3. Функціональна конфігурація: Виберіть B для звичайного зворотно-поступального руху подвійної дії; S для сценаріїв безпеки скидання пружини одноразової дії; K для вимог високоточного позиціонування проти скручування.

Резюме одним реченням

     Короткий міні-циліндр нового покоління SOLH CM3 із нержавіючої сталі має надкомпактний легкий корпус, повну корозійну стійкість нержавіючої сталі 304, безмасляну роботу з тривалим терміном служби та різноманітні методи монтажу, що забезпечує високу стабільність і економію місця середніх лінійних рішень для лінійного руху для харчового, медичного, електронного та пакувального чистого автоматизованого обладнання.
