Ультратонкий роторний циліндр зі рейковою передачею серії CRQ2 | Компактний поворотний циліндр без люфту

Бренд: SOLH від Richge Technology

1. Огляд продукту та основні переваги

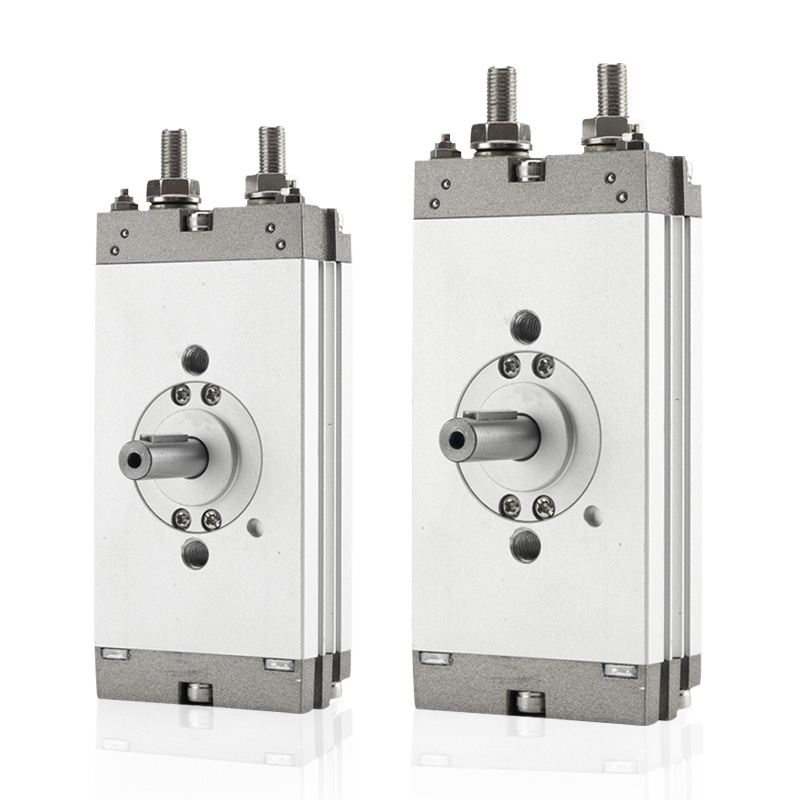

     Серія SOLH CRQ2 — це ультратонкий поворотний циліндр із плоскою зубчастою рейкою та шестернею, який має двопоршневу структуру без люфту. Завдяки наднизькій висоті корпусу та інтегрованій конструкції фланця він підтримує широкий діапазон кутів повороту 90°/180°/360° і охоплює розміри отворів від φ10 до φ40. Цей циліндр, оптимізований для розміщення обладнання з обмеженим простором, забезпечує високу точність і стабільність обертання для легких і середніх станцій індексування, повороту та обертання, слугуючи кращим компактним роторним рішенням для 3C, пакувального та медичного обладнання автоматизації.

2. Повні технічні характеристики

 2.1 Основні параметри

     • Розмір отвору: φ10/φ15/φ20/φ30/φ40 (надтонка плоска структура)

     • Режим роботи: зубчаста рейка подвійної дії

     • Діапазон робочого тиску: 0,15~0,7 МПа; φ20/φ30/φ40 до 1,0 МПа

     • Доказовий тиск: 1,05 МПа

     • Температура навколишнього середовища: 0℃~60℃ (середовище без льоду)

     • Змащення: Безмасляна самозмащувальна робота

     • Конфігурація буфера: φ10/φ15 тільки з вбудованим гумовим буфером; φ20/φ30/φ40 з подвійним гумовим буфером + додатковий регульований повітряний буфер (суфікс C)

     • Регулювання кута: Стандартне точне регулювання ±5° за допомогою торцевих болтів

     • Магнітна сумісність: Вбудоване магнітне кільце CDRQ2, сумісне з перемикачами серії D-M9B / D-A93

  2.2 Таблиця теоретичного крутного моменту (при 0,5 МПа, Н·м)

  2.3 Стандартний кут повороту та регульований діапазон

     • Розворот на 90°: Регульований діапазон 80°~100°

     • Розворот на 180°: Регульований діапазон 170°~190°

     • Розширений поворот на 360°: Регульований діапазон 350°~370° для особливих вимог повного обертання

  2.4 Специфікація розміру порту

     • φ10/φ15: M5×0,8

     • φ20/φ30/φ40: стандарт Rc1/8; Додаткова різьба G1/8 & NPT

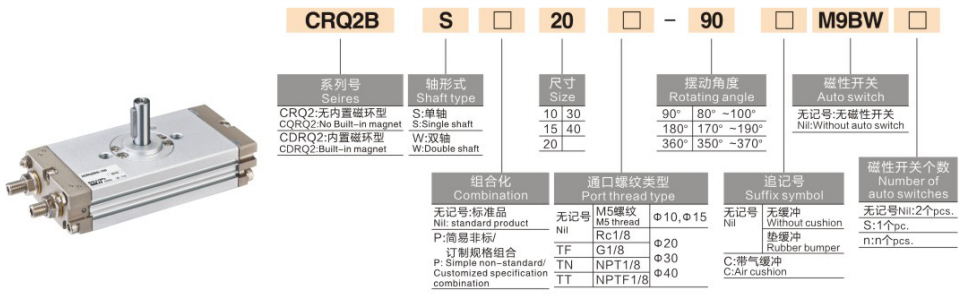

3. Правила іменування моделі та приклади порядку

  1. Повна структура моделі: CDRQ2BS20-180C

  2. Типові приклади замовлення

     • Стандартна небуферна модель: CRQ2BW15-90 (базовий тип, подвійний вал, отвір φ15, поворот 90°, немагнітний, гумовий буфер)

     • Модель високоточного буфера: CDRQ2BS40-180C (обладнано магнітним кільцем, один вал, отвір φ40, поворот на 180°, повітряний буфер)

4. Структурний принцип і основні сильні сторони

  4.1 Внутрішня структура та принцип роботи

     Серія CRQ2 використовує симетричну подвійну поршневу структуру з двома стійками. Стиснене повітря приводить у рух подвійні поршні для синхронного лінійного руху, який штовхає зубчасту рейку, створюючи стабільний обертовий момент. Інтегрований плоский корпус оснащений вбудованим буферним механізмом, болтами регулювання кінцевого кута, одностороннім інтерфейсом трубопроводу та двосторонніми канавками магнітного перемикача. Симетрична силова структура усуває тремтіння та люфт під час роботи, забезпечуючи надстабільне високоточне поворотне позиціонування.

  4.2 Унікальні основні переваги

     • Ультратонке плоске тіло: Надзвичайно низька висота корпусу (17~37 мм), корпус циліндра можна безпосередньо використовувати як фланець, усуваючи додаткові монтажні кронштейни та значно економлячи простір для вертикальної установки.

     • Дизайн без люфту: Повна сітчаста структура з подвійною стійкою реалізує обертання з нульовим зазором, забезпечуючи високу точність повторного позиціонування та роботу запуску та зупинки без тремтіння.

     • Акуратні труби та проводка: Односторонній повітряний інтерфейс і подвійні канавки перемикача на тій самій стороні спрощують розміщення електропроводки та трубопроводів на місці для більш чистої структури обладнання.

     • Точне налаштування кута: Стандартний регульований кут повороту ±5° адаптується до різноманітних вимог точного позиціонування.

     • Різноманітні варіанти валу: Додатковий один вал (універсальний) і подвійний вал (двостороннє з’єднання) для підбору різних автоматичних режимів підключення.

5. Інструкції з встановлення та вибору

  5.1 Режим встановлення

      Базовий тип B: Нижня частина корпусу циліндра підтримує пряме кріплення із зарезервованими отворами для позиціонування. Інтегрована фланцева конструкція не потребує додаткових кріпильних аксесуарів, що забезпечує швидкий монтаж і високу точність позиціонування.

  5.2 Основні критерії відбору

     • Пріоритет обмеження простору: виберіть ультратонку серію CRQ2 для сценаріїв з обмеженою вертикальною висотою; виберіть серію MSQ/HRQ для достатнього місця для установки.

     • Вимоги до точності та люфту: зубчаста рейка CRQ2 для високоточного позиціонування без люфту; лопастний тип CRB2 для недорогого повороту під великим кутом легкого навантаження.

     • Підтвердження кута повороту: стандартні 90°/180° для звичайного повороту/позиціонування; Розширений тип на 360° для робочих умов обертання по повному колу.

     • Відповідність буферу: Виберіть повітряний буфер C для роботи на високій швидкості та середнього навантаження; стандартний гумовий буфер відповідає вимогам низької швидкості та малого навантаження.

     • Попит на зворотний зв'язок сигналу: Виберіть версію магнітного кільця CDRQ2 для визначення положення ПЛК і автоматичного керування з’єднанням; Немагнітна версія CRQ2 для простого обертального руху без зворотного зв’язку за сигналом.

6. Типові сценарії застосування

     • 3C та електроніка: Перевертання друкованої плати, сортування чіпів, невелике обертання кріплення та точне позиціонування компонентів.

     • Пакувальне та друкарське обладнання: поворот етикетки, позиціонування запечатування коробки, відхилення перегородки та безперервне перемикання напрямку лінії пакування.

     • Компактні станції автоматизації: мініатюрне перемикання клапанів, точне позиціонування індексування та обертання у вузькому просторі обладнання.

     • Медичне та точне обладнання: Невелике обертання маніпулятора, точне перевертання медичних аксесуарів і міні-автоматизовані поворотні платформи.

7. Порівняльна таблиця CRQ2B проти CDRQ2B

Резюме одним реченням

     Ультратонкий поворотний циліндр із нульовим люфтом серії SOLH CRQ2 має плоску інтегровану фланцеву конструкцію, регульоване обертання під кількома кутами та компактну установку, забезпечуючи високоточні, стабільні та компактні поворотні рішення для легких і середніх навантажень у вузькому просторі автоматизованих станцій перевертання та індексування.
