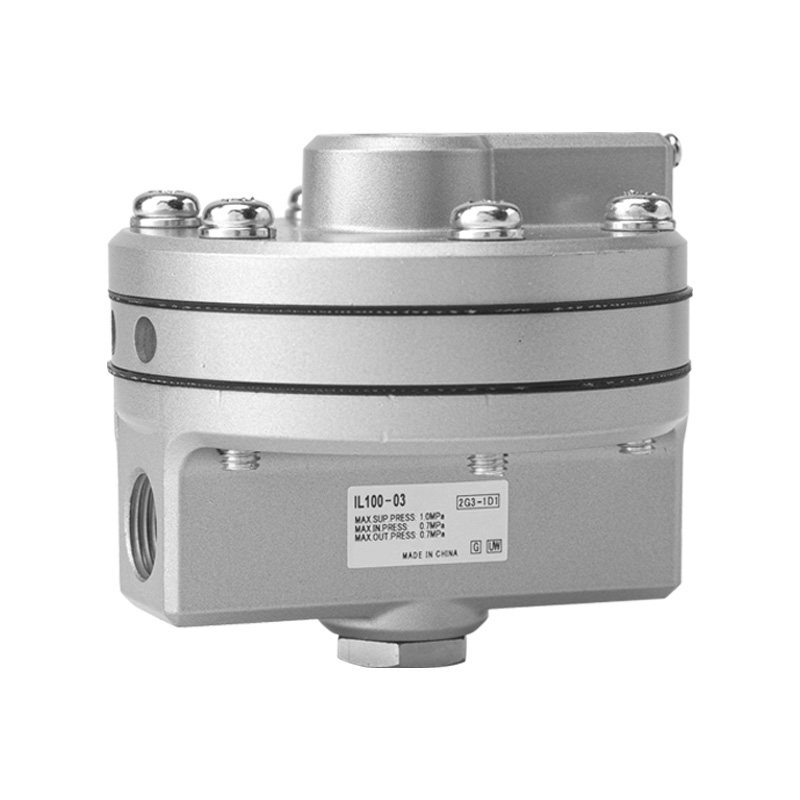

IL100 Series 1:1 Precision Booster Relay (Пневматичний підсилювач)

Бренд: SOLH від Richge Technology

Позиціонування продукту

     Серія IL100 — це точне підсилювальне реле 1:1, повністю взаємозамінне з оригінальними моделями SMC, також відоме як пневматичний підсилювач сигналу або підсилювач гучності. Його основною функцією є перетворення сигналів керування низьким потоком у вихід повітря з високим потоком рівного тиску. Він ефективно вирішує проблеми з повільним реагуванням, спричиненими довгими трубопроводами та пневматичними приводами великого об’єму, демонструючи виняткову точність, надвелику пропускну здатність і надшвидку швидкість реагування.

 Основна функція та принцип роботи

  1. Фундаментальне визначення

       Пневматичний підсилювач сигналу та гучності з точним відстеженням тиску 1:1 (вихідний тиск точно дорівнює тиску вхідного сигналу).

  2. Логіка операцій

     --SIG (Сигнальний порт): отримує вихідний сигнал контролю низького потоку від позиціонерів або регуляторів тиску

     --SUP (порт подачі): підключення до основного джерела стисненого повітря, максимальний тиск подачі 1,0 МПа

     --OUT (вихідний порт): подає повітря з високим потоком при однаковому тиску для приводу великих приводів

     --EXH (Випускний порт): Швидко видаляє залишкове повітря, коли тиск керуючого сигналу падає

 3. Основна цінність

     Підтримуйте точний сигнальний тиск, одночасно посилюючи вихідний потік, різко прискорюючи рух приводу.

Основні ключові функції

   1. Надвисокий потік і миттєва реакція

     -- Максимальна пропускна здатність: 6000 л/хв (ANR) при тиску подачі 0,7 МПа

     -- Коефіцієнт витрати Cv = 1,1

     --Ідеально підходить для трубопроводів на великій відстані, циліндрів з великим отвором і великих мембранних приводів

   2. Високоточне відстеження тиску 1:1

     --Помилка лінійності в межах ±1% повної шкали

     --Гістерезис ≤ 1% повної шкали

     -- Точне повторення тиску з нульовим падінням тиску та без тривалого дрейфу

   3. Кілька параметрів потоку портів

     --Розміри портів: 02 (Rc1/4), 03 (Rc3/8)

     --Стандартна різьба: Rc; опціонально NPT (суфікс N), G паралельна різьба (суфікс F)

     --Чотири виділені порти: сигнал SIG, подача SUP, вихід OUT, вихлоп EXH

   4. Широка температура та спеціальні версії для користувача

     --Стандартна модель: -5 ~ +60 ℃

     --Низькотемпературна версія L: -30 ~ +60 ℃

     -- Версія T для високої температури: -5 ~ +100 ℃

     -- Версія S без міді: сумісна з виробництвом напівпровідників та інертним газом високої чистоти

   5. Міцна компактна структура

     -- Основний корпус: алюмінієвий сплав із сріблястим антикорозійним покриттям

     --Вага нетто: 0,56 кг

     --Два способи монтажу: пряме різьбове встановлення; додатковий металевий монтажний кронштейн (суфікс B)

Повна таблиця технічних характеристик

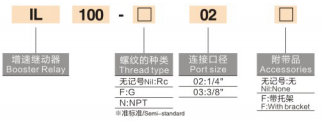

Пояснення коду моделі (IL100-□-□-□-□)

   Приклад: IL100-02-N-L-B

     --IL100: код базової серії

     --02 / 03: Розмір порту (1/4" / 3/8")

     -- Суфікс різьби: N=різьба NPT; без суфікса=Rc; Різьба F=G

     --Суфікс спеціальної версії: L=низька температура; T=висока температура; S=без міді

     --B: оснащено монтажним кронштейном (без суфікса = без кронштейна)

   Загальні стандартні моделі

     --IL100-02: порт Rc1/4, стандартна температура, без кронштейна

     --IL100-03-B: порт Rc3/8, стандартна температура, з монтажним кронштейном

     --IL100-N03-L: різьба NPT 3/8, стійкий до низьких температур варіант

Типові сценарії застосування

     -- Клапани керування технологічним процесом: пневматичні регулюючі клапани та мембранні приводи в парі з позиціонерами для збільшення швидкості спрацьовування

     -- Трубопроводи приладового повітря на великій відстані: усунення повільної реакції, спричиненої довгими трубками між передавачами та приводами

     -- Пневматичні циліндри великого об'єму: важкі механічні приводи підйому, затиску та великого ходу

     -- Високоточні петлі позиціонування: пневматичні системи, що вимагають точного контролю тиску та швидкої реакції

     --Напівпровідникове та газове обладнання високої чистоти: варіант S без міді для чистих технологічних середовищ

Резюме одним реченням

     Змінне підсилювальне реле SOLH IL100 забезпечує точне відстеження тиску 1:1, високий потік до 6000 л/хв і високу лінійність ±1% із надшвидким реагуванням, спеціально розроблене для усунення повільної затримки спрацьовування в довгих трубопроводах і пневматичних системах великого об’єму.
