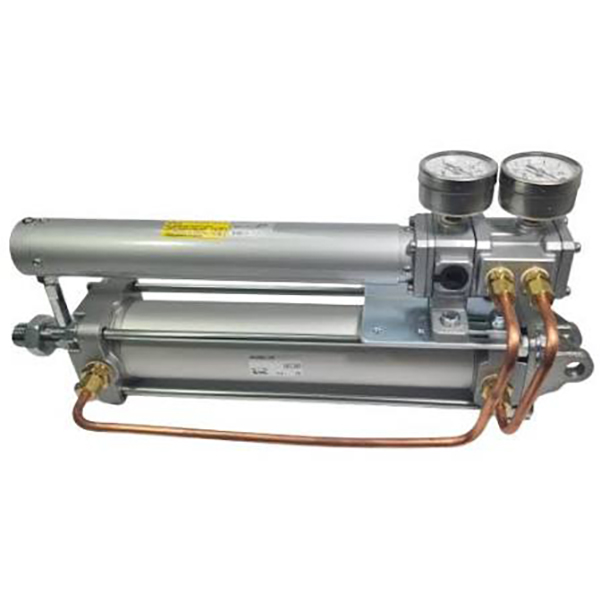

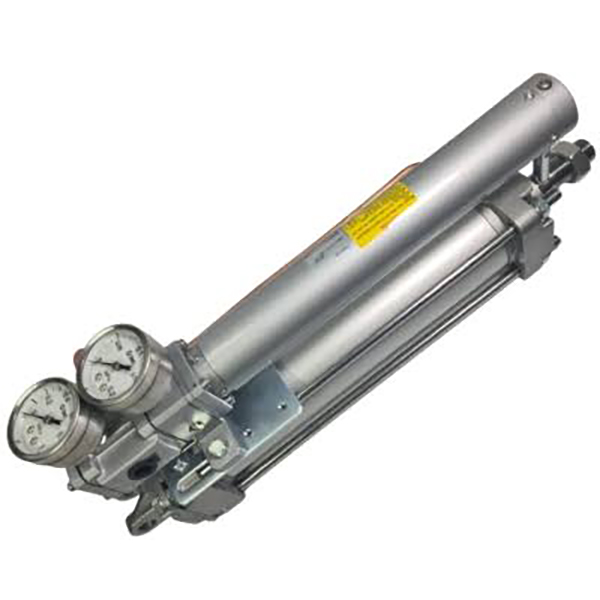

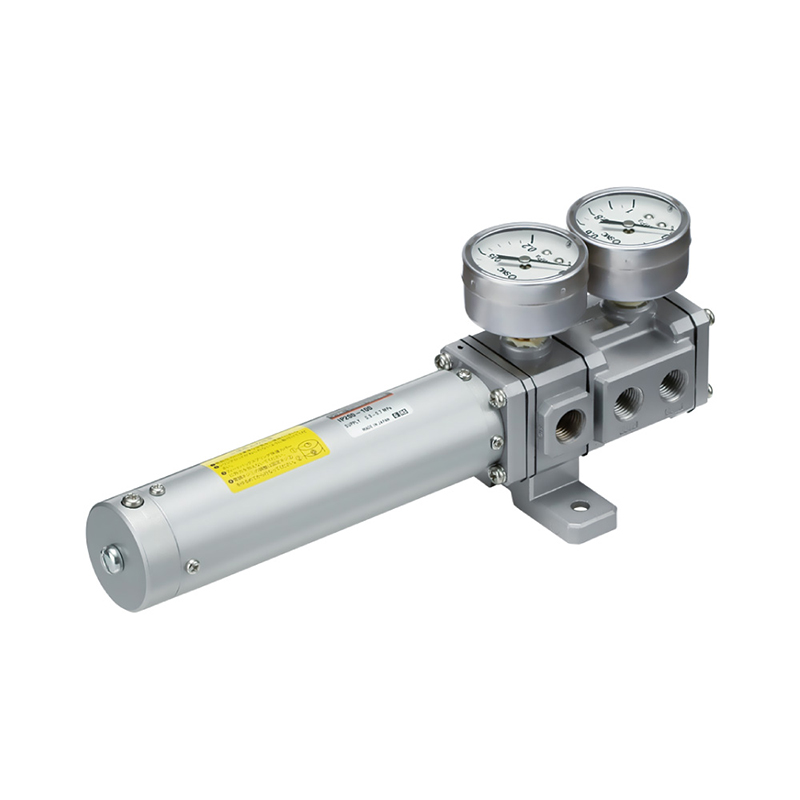

Пневматичний керуючий сервоциліндровий позиціонер серії IP200

Бренд:SOLH від Richge Technology

Позиціонування продукту

     Серія IP200, випущена під брендом SOLH компанії Richge Technology, є пневматичним пілотним сервоциліндровим позиціонером. Він забезпечує високоточне пропорційне керування положенням стандартних циліндрів, лінійно перетворюючи сигнал пневматичного керування 0,02~0,1 МПа в точне переміщення штока поршня циліндра. Повністю пневматичний без джерела живлення, це іскробезпечне рішення позиціонування для вибухонебезпечних промислових середовищ.

Основні технічні характеристики

    1. Основні параметри

     -- Сумісні циліндри: діаметр отвору ≥ Ø50 мм, хід 25 ~ 300 мм (налаштовується з кроком 1 мм)

     -- Принцип керування: сервомеханізм «сопло-заслінка» на основі теорії балансу сил

     -- Тиск припливного повітря (SUP): 0,3~0,7 МПа

     -- Вхідний керуючий сигнал (IN): стандартний пневматичний сигнал 0,02~0,1 МПа

     -- Температура навколишнього середовища та середовища: -5 ℃ ~ +60 ℃ (стандартна версія)

     -- Потік порту: головний порт Rc1/4; порт манометра Rc1/8

     -- Вага нетто: прибл. 700 г (на основі моделі з ходом 100 мм) Індекс точності керування· Чутливість: ≤ 0,5% повної шкали.

     -- Лінійність: ≤ ±2% F.S.

     -- Гістерезис: ≤ 1% F.S.

     -- Повторюваність: ≤ ±1% F.S.2.

Принцип роботи балансу сил

     -- Вхідний сигнал: сигнал пневматичного керування надходить у порт IN і штовхає вхідну діафрагму.

     -- Сервопідсилення: переміщення діафрагми змінює зазор відносно сопла для регулювання протитиску, приводячи в дію внутрішній золотник для перемикання повітряних контурів.

     -- Приведення в дію циліндра: вихід повітря під тиском через порти OUT1 / OUT2 для висування або втягування циліндра подвійної дії.

     -- Зворотний зв'язок за положенням: рух циліндра відтягує діафрагму зворотного зв'язку через шатун і пружину зворотного зв'язку для досягнення балансу сил із вхідним сигналом; золотник повертається в нейтральне положення, щоб точно зафіксувати циліндр у цільовому положенні.

Визначення коду моделі (IP200-XXX-YY)

     -- IP200: код базової серії

     -- XXX: Номінальний хід (25/50/100/150/200/250/300 мм)

     --YY Додатковий суфікс: без суфікса: стандартна модель із пружиною зворотного зв’язку з вуглецевої сталі -T: оснащена пружиною зворотного зв’язку з нержавіючої сталі -XN: низькотемпературна версія (-30°C ~ +60°C) -XZ: високотемпературна версія (-5°C ~ +80°C)

Приклад: IP200-200-T → хід 200 мм, пружина зворотного зв'язку з нержавіючої сталі.

Визначення порту

     -- SUP: вхід основного повітря (0,3~0,7 МПа)

     -- IN: вхід пневматичного керуючого сигналу (0,02~0,1 МПа)

     -- OUT1 / OUT2: Подвійні вихідні порти для циліндра подвійної дії

     -- ПРИКЛАД: Вихлопний отвір

     -- Манометр: спеціальний порт для встановлення манометра

Основні переваги продукту

     -- Високоточне вибухобезпечне пневматичне позиціонування Порівняна точність позиціонування електричних сервосистем; повністю пневматичний без електричних компонентів, іскробезпечний для легкозаймистих і вибухонебезпечних робочих зон.

     -- Компактна інтегрована структура «все в одному» Інтегрована конструкція блоку для прямого монтажу на стандартних циліндрах, що спрощує встановлення на місці та процедури планового технічного обслуговування.

     -- Зручна конструкція калібрування. Вбудований незалежний гвинт регулювання нуля та гвинт регулювання діапазону для швидкого калібрування на місці без додаткових інструментів.

     -- Різноманітні варіанти матеріалів для стійкості до корозії Пружина зворотного зв'язку доступна з вуглецевої або нержавіючої сталі для адаптації до вологих корозійних середовищ майстерні.

     -- Користувацькі версії з широким температурним діапазоном Стандартні, низькотемпературні та високотемпературні додаткові моделі для задоволення складних промислових умов зі змінною температурою.

Типові сценарії застосування

     -- Станції точного позиціонування: різання, пресування, покриття та автоматичне обладнання для обробки матеріалів

     -- Контроль промислових процесів: регулювання відкриття клапанів, контроль натягу полотна та системи корекції краю полотна

     -- Особливі суворі умови: вибухозахищене, пилонепроникне та водонепроникне обладнання для хімічних заводів і гірничого обладнання

     -- Основний блок пневматичного сервоприводу: служить центральним компонентом керування повністю пневматичними сервосистемами позиціонування

Інструкції з експлуатації та встановлення

     -- Вимоги до джерела повітря: повітря, що подається, має бути сухим і чистим із точністю фільтрації ≤5 мкм, щоб запобігти блокуванню сопла та неправильному позиціонуванню.

     -- Еталон калібрування: повне налаштування нуля та діапазону під стандартним тиском подачі 0,5 МПа для оптимальної лінійної продуктивності.

     -- Напрямок монтажу: підтримує встановлення під будь-яким кутом; уникайте такої схеми монтажу, яка спричиняє накопичення конденсату всередині внутрішнього вузла пристрою.

Резюме одним реченням

     Пневматичний сервопозиціонер SOLH IP200 із форсункою та заслінкою лінійно перетворює повітряний сигнал 0,02~0,1 МПа в точний об’єм циліндра, що забезпечує високу точність позиціонування, вибухобезпечну роботу лише з повітрям, регульоване калібрування нуля/діапазону та спеціальні параметри для кількох температур, ідеальний пропорційний блок керування позиціонуванням для вибухозахищеної хімії, гірничої промисловості і прецизійне обладнання автоматизації.
