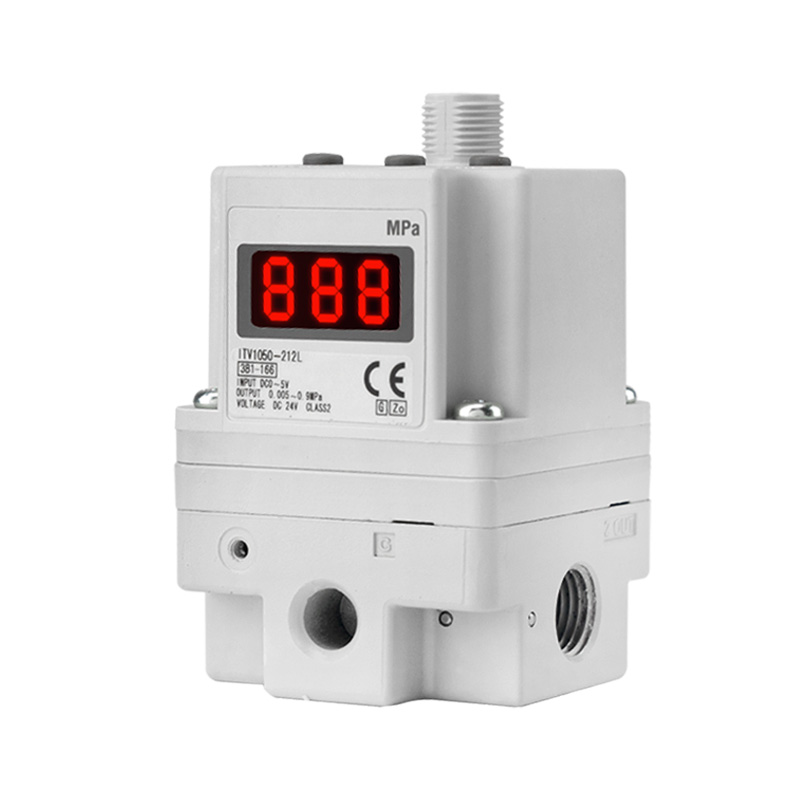

Електропневматичний пропорційний клапан високого потоку серії ITV

Бренд: SOLH від Richge Technology

Позиціонування продукту та принцип роботи

   1. Позиціонування продукту

     Електропневматичний пропорційний клапан високого потоку серії SOLH ITV є взаємозамінним компонентом SMC для перетворення електрики в пневматику. Він реалізує плавне безперервне регулювання тиску повітря за допомогою електричних керуючих сигналів, повністю замінюючи ручні редукційні клапани для досягнення автоматичного, високоточного дистанційного регулювання тиску, і спеціально оптимізований для важких контурів подачі повітря з великим потоком.

   2. Основна функція та принцип

     -- Основна функція: перетворює електричний керуючий сигнал у плавно регульований тиск повітря для автоматичного та дистанційного регулювання тиску

     -- Принцип роботи: замкнута електропневматична система пропорційного зворотного зв'язку. Вбудований датчик тиску контролює вихідний тиск у реальному часі та автоматично коригує відхилення, забезпечуючи виняткову точність керування та швидку швидкість реагування

     -- Рівень захисту навколишнього середовища: IP65 захищений від пилу та бризок, стабільна робота в суворих промислових умовах

Коротка довідкова таблиця моделі серії High Flow

Універсальні загальні технічні умови

     -- Застосовна рідина: сухе стиснене повітря

     -- Максимальний тиск подачі на вході: 1,0 МПа

     -- Температура навколишнього середовища та середовища: -5 ~ +60 ℃

     -- Джерело живлення: DC24V ±10% (часткові версії підтримують DC12–15V)

     -- Споживана потужність: ≤4 Вт (моделі, обладнані засобами зв'язку)

     -- Вихідний сигнал моніторингу: аналоговий лінійний 1–5 В постійного струму з фактичним вихідним тиском

     -- Варіанти різьблення порту: паралельна різьба Rc / NPT / G, опціональні фітинги для швидкого вставлення

Типи вхідних сигналів і визначення суфікса моделі

  1. Доступні сигнали керування

     -- Аналоговий вхід (основний потік): сигнал напруги DC0–10 В, сигнал струму 4–20 мА

     -- Багатоступеневе попереднє налаштування: 4-точкова / 16-точкова функція попереднього налаштування фіксованого тиску введення/виведення

     -- Зв'язок по шині: RS-232C, CC-Link, DeviceNet, PROFINET, EtherNet/IP (потрібна спеціальна комунікаційна плата).

 2. Приклад коду моделі: ITV2050-31F2BN3

     -- ITV2050: серія ITV2000 із середнім потоком

     -- 31: різьба порту G1/4

     -- F: плоский монтажний кронштейн

     -- 2: аналоговий вхід напруги DC0–10V

Основні переваги продукту

  1. Значно покращена продуктивність високого потоку

     -- Максимальна пропускна здатність збільшена приблизно в 5 разів у порівнянні зі стандартною серією ITV з малим потоком, що ідеально задовольняє вимогам швидкого зворотно-поступального руху циліндрів з великим діаметром і багатоциліндрового синхронного обладнання.

  2. Відмінна висока точність і довгострокова стабільність

     -- Точність керування в межах ±1% повної шкали, надшвидка швидкість відгуку та невеликі коливання тиску, ідеальні для точного складання, обробки напівпровідників, автоматичного нанесення покриттів та інших виробничих ліній високого стандарту.

  3. Компактний легкий оптимізований контур

     -- Вага моделі ITV2100 зменшена на 19% порівняно з попереднім поколінням, гнучкий кронштейн і кріплення на основі для обмеженого простору для встановлення.

  4. Зручна інтелектуальна робота

     -- Вбудований світлодіодний цифровий дисплей високої яскравості для візуалізації значення тиску в реальному часі; оснащений алгоритмом самодіагностики та виходом сигналу про несправність для спрощення пошуку несправностей і технічного обслуговування на місці.

Типові сценарії промислового застосування

     -- Контроль тиску для циліндрів великого потоку та пневматичних приводів: пакувальні машини, автоматичне дозування та обладнання для склеювання

     -- Багатоступеневе автоматичне перемикання тиску: зварювальне обладнання, клепальні станції, системи контролю натягу плівки та дроту

     -- Надточні пневматичні технологічні цикли: виробництво напівпровідників, оптичне тестування, медичне точне автоматизоване обладнання

     -- Централізоване дистанційне регулювання тиску на автоматизованих виробничих лініях: замініть кілька наборів ручних регуляторів для єдиного цифрового контролю тиску

Рекомендації щодо вибору моделі

     -- Виберіть серію за необхідною швидкістю потоку: ITV1100 для мікро-малого потоку, ITV2100 для універсального середнього потоку, ITV3100 для високого потоку важкого обладнання

     -- Підтвердьте регульований діапазон тиску, щоб повністю задовольнити всі вимоги до робочого тиску процесу (0,005–0,9 МПа повний діапазон необов’язково)

     -- Відповідність типу керуючого сигналу: аналогова напруга DC0–10 В як стандартний вибір; виберіть спеціальну комунікаційну плату, якщо потрібне цифрове керування польовою шиною

     -- Підтвердьте форму монтажу: базове кріплення/бокове кріплення/кріплення на кронштейні відповідно до компонування повітряного трубопроводу на місці

Резюме одним реченням

     Електропневматичний пропорційний клапан великого потоку SOLH ITV реалізує плавне цифрове регулювання тиску за допомогою електричних керуючих сигналів, оснащений надвеликою пропускною здатністю, промисловим захистом IP65 та багатотиповими аналоговими/польовими сигнальними інтерфейсами, слугуючи основним компонентом керування для дистанційного, високоточного, великого об’ємного регулювання тиску повітря у всіх автоматизованих пневматичних системах.
