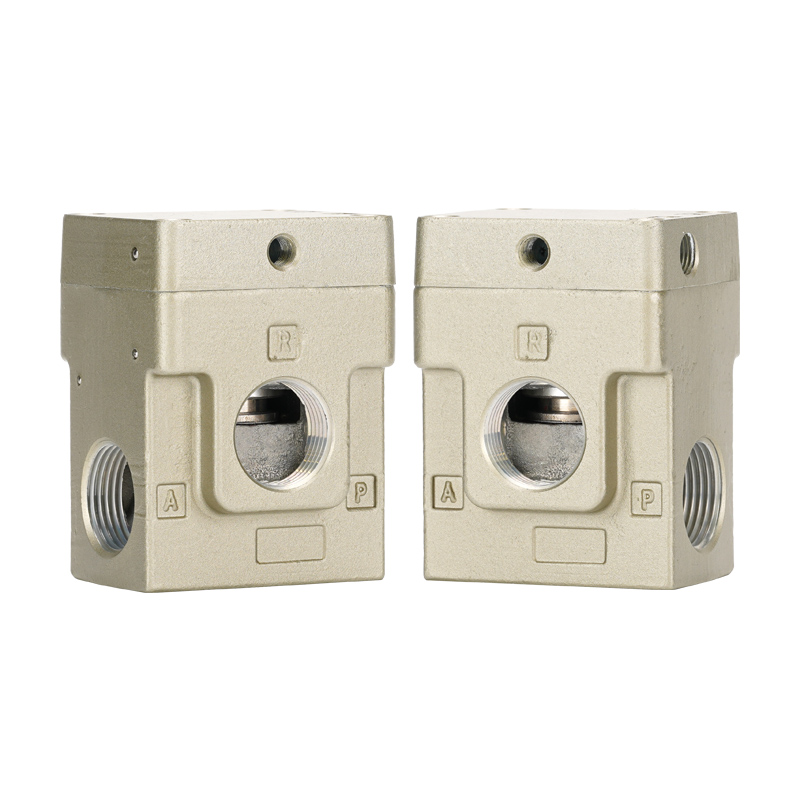

3-ходовий скидний регулятор тиску з великим потоком серії VEX1

Бренд:SOLH від Richge Technology

Позиціонування продукту

     Серія VEX1 — це високоточний 3-ходовий регулятор тиску з високим потоком, розроблений компанією SOLH компанією Richge Technology. Він спеціалізується на підтримці стабільного постійного тиску, швидкому вихлопі та дво-/багатоступеневому регулюванні тиску для важких пневматичних контурів. Це основне рішення для контролю тиску для повітряних резервуарів високого тиску, високооб’ємного видувного повітря та потужного циліндрового приводного обладнання великого діаметру.

Основні характеристики продукту

1. Надвисока пропускна здатність (основна конкурентна перевага)

     -- Приймає збалансовану структуру золотника замість традиційної діафрагми, має великий хід відкриття та наднизький опір потоку.

     -- Забезпечує в 3-5 разів більшу швидкість потоку, ніж звичайні регулятори серії AR, щоб забезпечити миттєву подачу важкого повітря.

     -- Оснащено великим випускним отвором переливу для швидкого скидання тиску, стабільного протитиску та ефективного придушення коливань тиску.

2. Високоточна стабілізація тиску

     -- Гістерезис ≤ 0,03 МПа

     -- Повторюваність ≤ 0,01 МПа

     -- Чутливість ≤ 0,01 МПа Мінімальні коливання тиску, ідеально підходить для точних умов постійного тиску та постійного потоку.

3. Два додаткових режими керування

     -- Тип повітряного пілота (VEX1□00): керується зовнішнім пневматичним сигналом P1, застосовується до дистанційного керування, вибухозахищених майстерень і багатоточкових систем перемикання тиску.

     -- Зовнішній електромагнітний керуючий тип (VEX1□00+G): інтегрована вбудована керуюча електромагнітна котушка з опціями DC24V / AC220V для реалізації автоматичного електричного перемикання тиску.

4. Широкий регульований діапазон тиску та стійкість до високого тиску

     -- Максимальний робочий тиск на вході: 1,0 МПа

     -- Діапазон налаштованого тиску: повітряна пілотна версія: 0,05 ~ 0,9 МПа, електромагнітна пілотна версія: 0,05 ~ 0,7 МПа5. Зручне керування та широка адаптація до температури · Вільна орієнтація монтажу без обмеження кута

     -- Конструкція без змащення, сумісна з безмасляними контурами сухого повітря

     -- Діапазон робочих температур: 0 ~ 50 ℃; повітряна пілотна модель розширена до 0 ~ 60 ℃, ефективність проти конденсації

Повна таблиця технічних характеристик

Класифікація моделей серії

     -- VEX110□: Малі розміри портів (01 / 02)

     -- VEX120□: середні та малі розміри портів (02 / 03)

     -- VEX130□: середні розміри портів (03 / 04 / 06 / 10)

     -- VEX170□: Великі розміри портів (10 / 12)

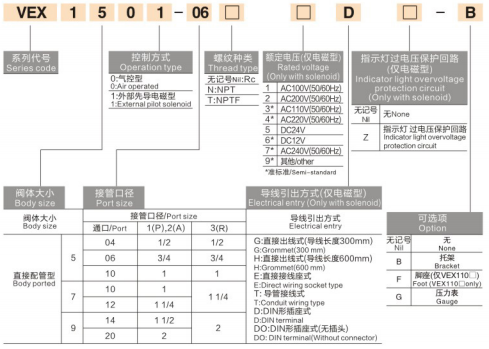

     -- VEX190□: надвеликі розміри портів (14 / 20) Приклад коду моделі VEX1300-03G36-4-01

     -- 130 = Середня серія портів

     -- 0 = тип повітряного пілота (1 = тип електромагнітного пілота)

     -- 03 = різьба порту 3/8".

     -- G36 = інтегрований керуючий соленоїд DC24V (додатковий аксесуар)

Типові сценарії застосування

     -- Швидка стабілізація тиску та швидке скидання для великих резервуарів для зберігання повітря

     -- Обладнання для нагнітання повітря великого об’єму: станції промислового видалення пилу, сушіння деталей і очищення повітря

     -- Потужні циліндри та пневматичні двигуни: стабільний привід великого потоку для усунення падіння тиску в трубопроводі

     -- Двоступеневе/багатоступеневе регулювання тиску: один регулятор для перемикання кількох тисків за допомогою пневматичних або електричних сигналів

     -- Контролі балансування та контроль натягу: постійний натяг для виробництва плівки/дроту, обладнання для пневматичного балансування

Резюме одним реченням

     Збалансований тарельчастий 3-сторонній випускний регулятор SOLH VEX1 поєднує в собі надвисоку пропускну здатність, високу точність на рівні 0,01 МПа, вбудовану функцію випуску повітря та подвійний пілотний режим керування повітрям/соленоїдом, що є оптимальним вибором контролю тиску для важких пневматичних систем, які потребують постійної стабілізації тиску, швидкого скидання та багатоступінчастого перемикання тиску.
