Серія VM1 (VM100) Міні 2/3 портовий механічний тарілковий клапан

Бренд: SOLH від Richge Technology

 Позиціонування продукту

     Серія VM1 (VM100) — це мініатюрний 2/3-портовий механічний тарілковий клапан, повністю взаємозамінний з оригінальними моделями SMC. Він використовує надійну тарельчату структуру ущільнення з надкомпактним легким контуром, широким діапазоном робочого тиску, що охоплює вакуум і надлишковий тиск, і велику кількість змінних головок приводу. Широко використовується для визначення положення обладнання, визначення межі ходу, ручного перемикання та перемикання малого повітряного контуру на компактних автоматизованих машинах.

Основні технічні характеристики (серія VM100 / VM1)

  1 Основні параметри

     -- Типи схем: 2-портовий (NC / NO), 3-портовий (NC / NO)

     -- Структура: тарілчастий тип прямої дії з щільним ущільненням

     -- Відповідна рідина: стиснене повітря, інертний газ

     -- Діапазон робочого тиску: -100 кПа ~ 1,0 МПа (сумісний з вакуумом)

     -- Температура навколишнього середовища та середовища: -5 ~ +60 ℃ (без внутрішнього обмерзання)

     -- Розміри різьби портів: M5, Rc1/8 (NPT1/8 і G1/8 додатково)

     -- Пропускна здатність: Cv=0,11, ефективна площа перетину 2,5 мм²

     -- Вага нетто: версія з бічним портом 60 г, версія з нижнім портом 67 г (надлегка)

     -- Варіанти компонування трубопроводу: бічний порт, нижній порт

     -- Вимоги до змащення: робота без змащення

  2. Габаритні розміри

     -- Модель з бічним портом: 11 × 36 × 16 мм

     -- Модель з нижнім портом: 11 × 28 × 25 мм

 Визначення схеми та робоча логіка (3-портовий / 2-портовий)

   1. 3-портовий тип (VM13x, найпопулярніший)· Порт 1(P): впускний отвір для подачі повітря

     -- Порт 2(A): контрольний вихід

     -- Порт 3(R): випускний порт

     -- Нормально закритий NC: незадіяний → P відрізаний від A, A з’єднаний з R

     -- Нормально відкритий NO: не активований → P підключений до A, A відключений від R

   2. 2-портовий тип (VM12x)

     -- Порт 1(P): вхід рідини

     -- Порт 2(A): контрольний вихід

     -- Нормально закрита логіка: повітряний прохід відкривається при натисканні, перекривається після відпускання

Повний асортимент змінних головок приводів

 1. Базовий прямий тип плунжера

     -- VM130 / VM120: стандартний плунжер з ходом 4,8 мм

     -- VM130U / VM120U: поршень з коротким ходом 2,5 мм

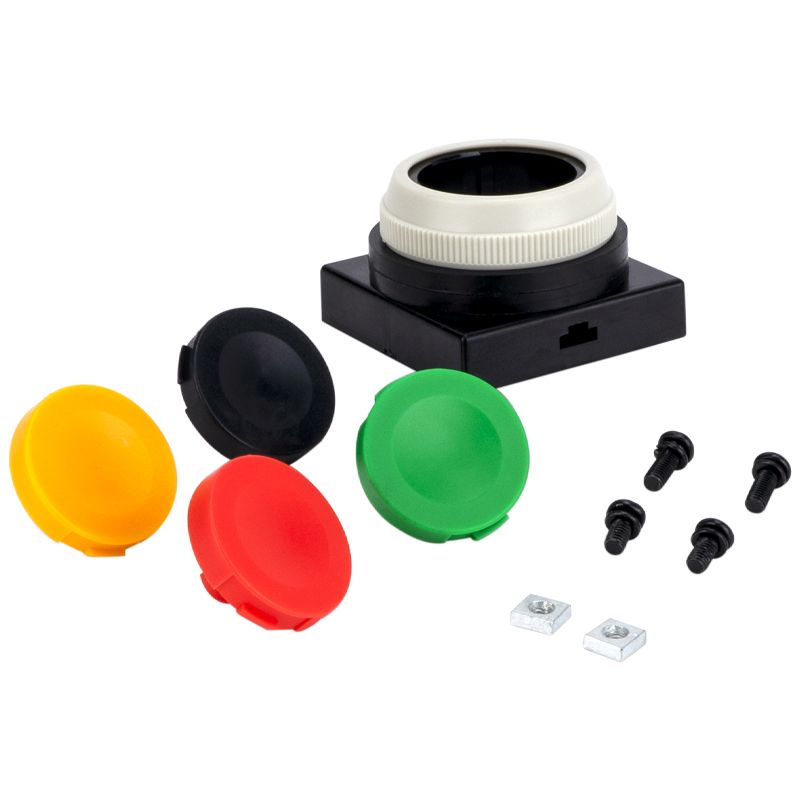

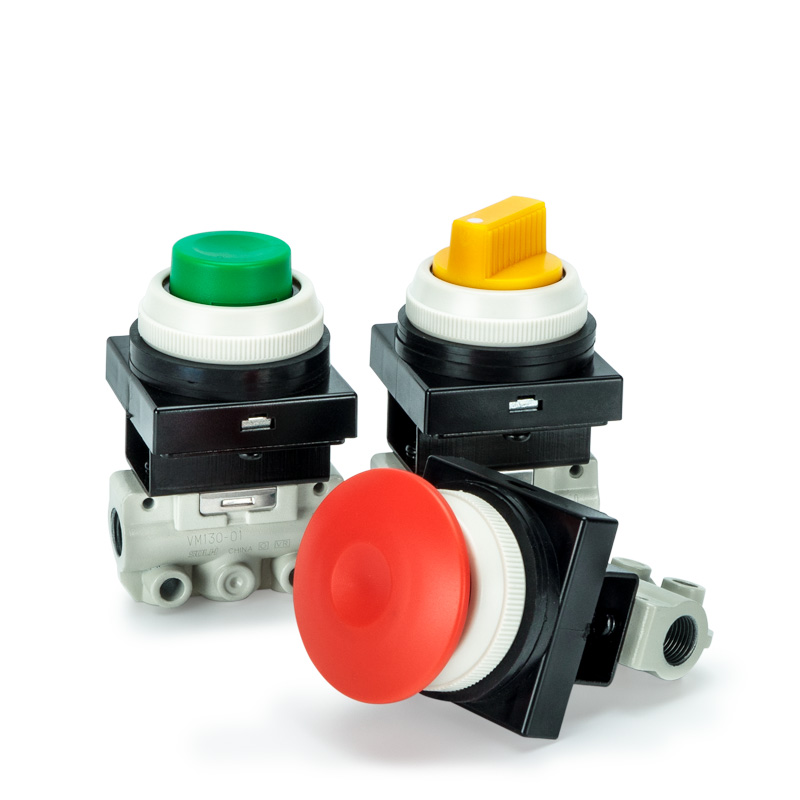

 2. Тип кнопки (ручна операція Jog)

     -- VM132 / VM122: плоска стандартна кнопка

     -- VM132Y / VM122Y: жовта грибоподібна головка для аварійної зупинки та високої видимості

     -- VM132G / VM122G: Зелена індикаторна кнопка

  3. Тип роликового важеля (визначення ходу та межі)

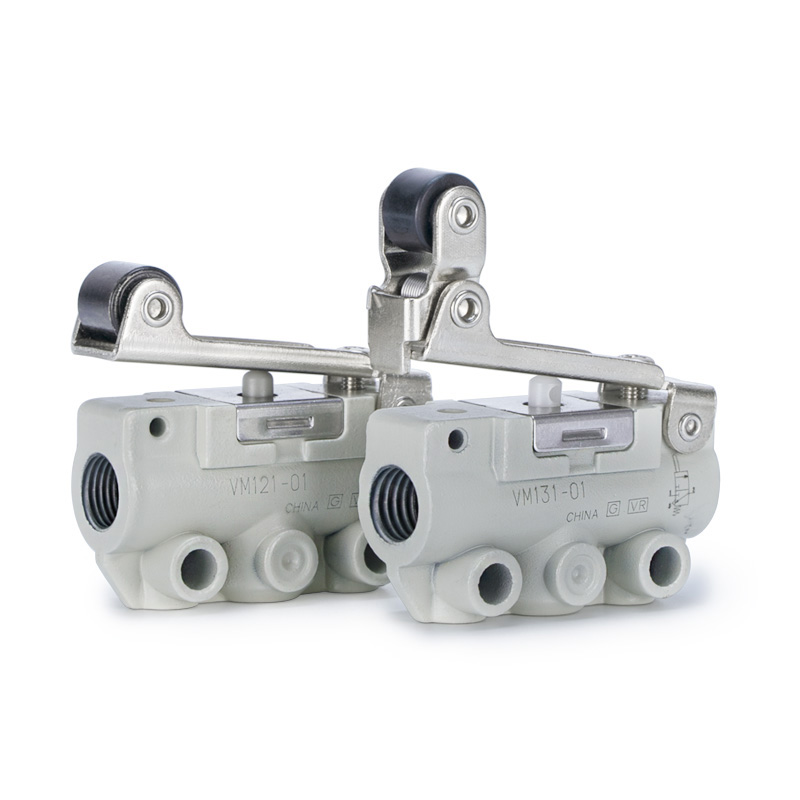

     -- VM131 / VM121: стандартний прямий роликовий важіль

     -- VM131U / VM121U: роликовий важіль з коротким ходом

     -- VM133 / VM123: односторонній роликовий важіль проти відскоку

  4. Додаткові приводи

     Шарнірний важіль, перекидний важіль, поворотна ручка, що замикається, і інші налаштовані спускові головки

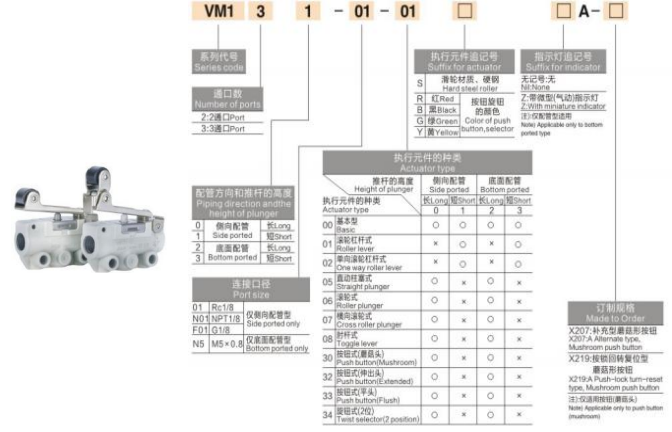

 Пояснення коду моделі

  1.  (Приклад: VM131-01-01A)

     -- VM131: 3-портова схема + роликовий важіль приводу

     -- 01: Код різьби порту (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: бічна схема портів (02 = нижня схема портів)

     -- Суфіксний код: A=стандартний; Y=жовтий гриб; G=зелена кнопка; U=короткий хід

  2. Загальні стандартні моделі

     -- VM131-01-01A: 3-портовий роликовий важіль, Rc1/8, бічний порт (найбільш широко використовуваний)

     -- VM132-M5-00A: 3-портова плоска кнопка, різьба M5, нижній порт

     -- VM130U-01-N01Y: 3-портовий короткий плунжер, NPT1/8, аварійна головка жовтого гриба

Основні переваги продукту

     -- Ультрамаленький і ультралегкий: лише 60 г із вузькою шириною 11 мм, ідеально підходить для внутрішнього вбудовування в машину та щільного монтажу панелей

     -- Широкий універсальний діапазон тиску: сумісний із повним вакуумом до 1,0 МПа надлишкового тиску для багатоцільового керування контуром

     -- Міцна тарельчаста ущільнювальна структура: відмінна повітронепроникність, тривалий термін служби та сильна стійкість до забруднення пилом

     -- Гнучкі трубопроводи та монтаж: варіанти бокового/нижнього порту, боковий монтаж, нижній монтаж, додаткова основа кронштейна (VM1-B)

     -- Конструкція без змащення: низька вартість обслуговування та робота чистого повітряного контуру

     -- Повне портфоліо приводів: відповідає сценаріям ручного перемикання, обмеження ходу, безпечної аварійної зупинки та всіх робочих сценаріїв механічного тригера

Типові сценарії застосування

     -- Кінцеві вимикачі ходу машини: визначення зворотного зв'язку положення повного ходу циліндра

     -- Ручне перемикання та введення обладнання в експлуатацію: ручне тестування повітряних контурів за допомогою кнопки на панелі

     -- Запобіжне блокування та петлі аварійної зупинки: жовтий привід грибоподібної головки для безпеки машини

     -- Міні-джиги та затискні пристосування: пневматичне перемикання затискання/розтискання

     -- Схеми керування вакуумом: стабільне перемикання в умовах вакууму -100 кПа

     -- Загальне обладнання автоматизації: механічний тригер повітряного сигналу та схеми зворотного зв'язку позиції

Резюме одним реченням

     Мініатюрний механічний тарілковий клапан SOLH VM1 має надлегкий компактний корпус вагою 60 г, надійне ущільнення тарілчастого клапана, робочий діапазон повного вакууму ~ 1,0 МПа, розташування подвійного бічного/нижнього порту та повністю змінні головки приводу, служачи кращим механічним пусковим повітряним клапаном для всього невеликого автоматизованого обладнання.
