Серія VM2 (VM200) Середній 2/3 портовий механічний тарілковий клапан

Бренд: SOLH від Richge Technology

Позиціонування продукту

     Серія VM2 (VM200) — це 2/3-портовий механічний тарілковий клапан середнього розміру, повністю взаємозамінний зі стандартними моделями SMC. Завдяки надійній тарілчастій ущільнювальній конструкції він має надзвичайно високу пропускну здатність (Cv≈0,87), універсальний стандартний порт Rc1/4, міцну промислову конструкцію та повністю змінні головки приводу. Це основний механічний регулюючий клапан для визначення межі ходу, ручного управління та перемикання повітряного контуру на всіх видах автоматизованого обладнання.

Основні технічні характеристики

  1 Основні параметри

     -- Код серії: VM200 (скорочена назва VM2)

     -- Типи схем: 2-портовий (VM22x), 3-портовий (VM23x, нормально закритий NC як стандарт)

     -- Структура: тарілчастий тип прямої дії з відмінною герметизацією та тривалим терміном служби

     -- Застосовна рідина: стиснене повітря, інертний газ

     -- Діапазон робочого тиску: 0 ~ 1,0 МПа (вакуум несумісний)

     -- Температура навколишнього середовища та середовища: -5 ~ +60 ℃ (обмерзання заборонено)

     -- Різьба порту: Rc1/4 (02); опціонально NPT1/4 (N02), G1/4 (F02)

     -- Характеристики потоку: ефективна площа перетину 19 мм², Cv = 0,87

     -- Вага нетто: стандартна модель 90 г

     -- Схема трубопроводу: бічний порт (01), нижній порт (00)

     -- Вимоги до змащення: без змащення; Турбінне мастило ISO VG32 необов'язкове

  2. Габаритні зовнішні розміри (мм)

     -- Версія з бічним портом: 17 × 44 × 25

     -- Версія з нижнім портом: 17 × 44 × 30

Визначення схеми та робоча логіка (3-портовий / 2-портовий)

  1. 3-портова модель (VM23x, найбільш широко використовувана)

     -- Порт 1(P): головний впускний отвір подачі повітря

     -- Порт 2(A): вихід керуючого сигналу

     -- Порт 3(R): випускний порт

     -- NC Нормально замкнута логіка: неактивний → P відрізаний від A, A підключений до R; Після спрацьовування → P з’єднується з A, A перекриває вихлоп R

  2. 2-портова модель (VM22x)

     -- Порт 1(P): вхід рідини

     -- Порт 2(A): контрольний вихід

     -- Нормально закритий: повітряний канал відкривається при натисканні, відключається відразу після відпускання

Повний асортимент змінних головок приводу

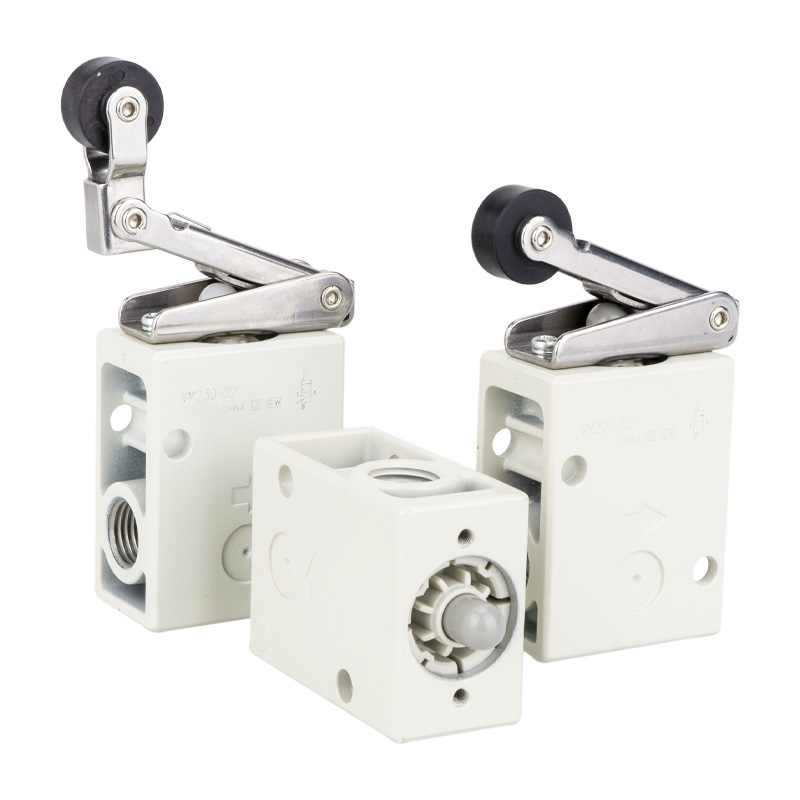

 1. Тип роликового важеля (для визначення межі ходу, найпопулярніший)

     -- VM231/221: стандартний пластиковий роликовий важіль з поліетилену поліетилену

     -- VM231S/221S: Ролик із загартованої сталі для важких умов роботи, стійких до стирання

     -- VM233/223: односторонній роликовий важіль проти відскоку

  2. Прямий плунжерний тип

     VM230/220: Стандартний прямий штовхаючий плунжер

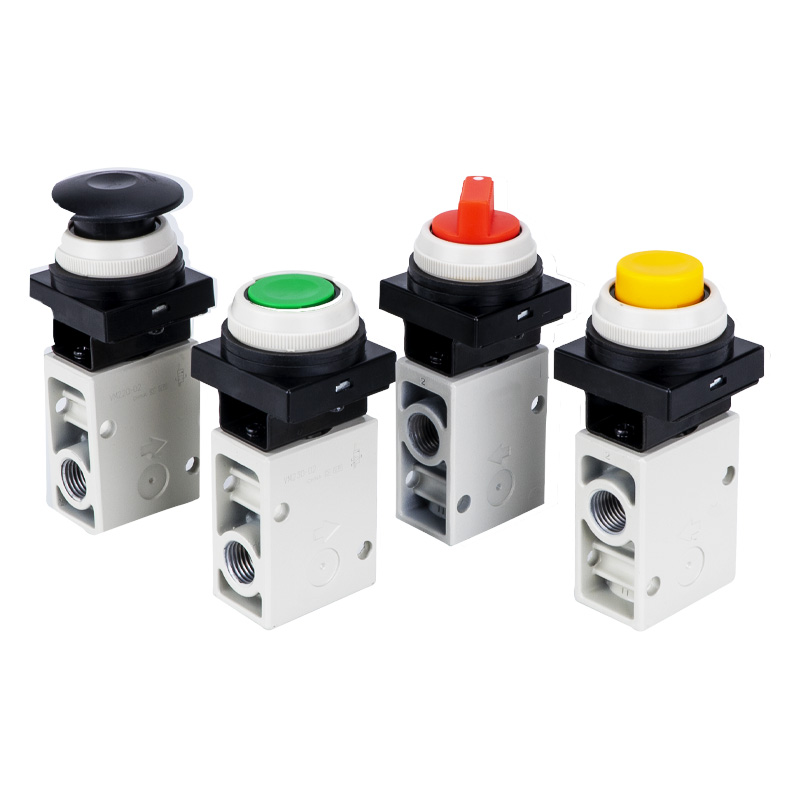

3. Тип кнопки (для ручного перемикання)

     -- VM232/222: плоска стандартна кнопка

     -- VM232Y/222Y: Помітна жовта грибоподібна головка для аварійної зупинки

     -- VM232G/222G: Зелена індикаторна кнопка

 4. Додаткові спеціальні приводи

     Шарнірний важіль, перекидний важіль, поворотна ручка, що замикається, двонаправлений важіль та інші індивідуальні спускові головки

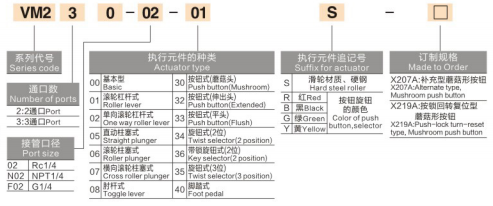

 Пояснення коду моделі

   1. (Приклад: VM231-02-01S)

     -- VM231: 3-портова схема + роликовий важіль

     -- 02: розмір різьби порту (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: бічна схема портів (00 = нижня схема портів)

     -- S: ролик із загартованої сталі (без суфікса = стандартний ролик POM)

     -- Суфікс кольору: A=стандартний чорний; Y=жовтий гриб; G=зелена кнопка

  2. Загальні стандартні моделі

     -- VM231-02-01A: 3 порти, ролик POM, Rc1/4, бічний порт (універсальна модель загального призначення)

     -- VM231S-02-01A: 3-портовий ролик із загартованої сталі, Rc1/4, бічний порт (робочі умови, стійкі до стирання)

     -- VM230-02-00A: 3 порти, прямий плунжер, нижній порт

     -- VM232Y-02-01A: кнопка аварійної зупинки з 3 портами, жовтий гриб, бічний порт

Основні переваги продукту

     -- Продуктивність середнього високого потоку: Cv=0,87, майже в 8 разів більша пропускна здатність, ніж у mini VM1 (Cv=0,11), ідеально підходить для пневматичних контурів середнього потоку

     -- Універсальний порт Rc1/4: стандартний основний розмір різьби для обладнання автоматизації з чудовою крос-модельною сумісністю

     -- Надійне ущільнення тарілки: хороша повітронепроникність, стійкість до забруднення пилом, швидка реакція та подовжений термін служби

     -- Підтримка подвійної схеми трубопроводів: варіанти бічних і нижніх портів для гнучкої щільної компоновки панелей

     -- Повне покриття приводу: роликовий важіль, плунжер, плоска кнопка та грибоподібна головка доступні для покриття механічного обмеження, ручного перемикання та аварійної зупинки всіх сценаріїв

     -- Надміцна міцна конструкція: металевий корпус клапана; Загартований сталевий ролик із суфіксом S необов’язковий для суворої промислової тривалої роботи

     -- Конструкція без змащення: низьке навантаження на технічне обслуговування, чиста та екологічна робота повітряного контуру

Типові сценарії застосування

     -- Розпізнавання обмеження ходу обладнання: виявлення повного положення циліндра/повзунного столу за допомогою роликового приводу важеля

     -- Ручне джогове керування: введення машини в експлуатацію на місці та керування панеллю за допомогою кнопки

     -- Аварійне блокування безпеки: жовта грибоподібна головка для швидкого відключення повітряного контуру

     -- Перемикання джигів і пристосувань: пневматичне керування контуром затискання/розтискання

     -- Автоматизовані виробничі лінії: Сигнал позиції робочої станції та схеми механічного блокування безпеки

     -- Пакувальні, текстильні та друкарські машини: високочастотні механічні контури керування тригером

Порівняння вибору: VM1 VS VM2 Коротка довідкова таблиця

Резюме одним реченням

     Механічний тарілчастий клапан середнього розміру SOLH VM2 оснащений універсальним портом Rc1/4, високою пропускною здатністю Cv=0,87, повним діапазоном взаємозамінних приводів і двома варіантами трубопроводу збоку/знизу, діючи як стандартний основний механічний регулюючий клапан для всіх пневматичних комутаційних схем промислової автоматизації.
