Серія VM4 (VM400) 3-портовий тарілчастий механічний клапан середнього розміру

Бренд:SOLH від Richge Technology

Позиціонування продукту

     Серія VM4 (VM400) — це 3-портовий тарільчастий механічний клапан середнього розміру, який повністю взаємозамінний з оригінальними моделями SMC, позиціонується між міні-VM1 і стандартною серією VM2 з високим потоком. Він підтримує повний робочий діапазон від вакууму (-100 кПа) до 1,0 МПа надлишкового тиску з універсальним портом Rc1/8, подвійним розташуванням трубопроводів збоку/знизу, міцною металевою конструкцією, надтривалим терміном служби та повністю змінними головками приводу. Широко використовується для виявлення межі ходу, ручного керування та схем блокування безпеки на загальному обладнанні автоматизації.

Основні технічні характеристики

  1. Основні загальні параметри

     --  Код серії: VM400 (скорочена назва VM4)

     --  Тип схеми: 3/2-ходовий; Нормально закритий (стандарт NC), нормально відкритий (НЕОБОВ’ЯЗКОВО

     --  Структура: тарілчастий тип прямої дії, щільне ущільнення, пилонепроникний, подовжений термін служби

     --  Застосовна рідина: стиснене повітря, інертний газ

     --  Діапазон робочого тиску: -100 кПа ~ 1,0 МПа (сумісний з вакуумом, перевага перед VM2)

     --  Температура навколишнього середовища та середовища: -5 ~ +60 ℃ (внутрішнє обмерзання не допускається)

     --  Різьба порту: Rc1/8 (01); опціонально NPT1/8 (N01), G1/8 (F01)

     --  Потік: ефективна площа перетину 7 мм², Cv = 0,38

     --  Вага нетто: стандартна базова модель 110 г

     --  Схема трубопроводу: бічний порт (01), нижній порт (00)

     --  Змащення: без змащення; Турбінне мастило ISO VG32 необов'язкове

     -- Максимальна частота перемикань: 60 циклів/хв для кнопкових/роликових приводів; 6 циклів/хв для головки ручки/селектора

     --  Стійкість до ударів і вібрації: стійкість до ударів 1000 м/с², стійкість до вібрації 70 м/с² (клас важкої промисловості)

  2. Зовнішні габаритні розміри (мм)

     --  Версія з бічним портом: 18 × 30 × 57

     --  Версія з нижнім портом: 18 × 30 × 62

  3. Визначення та логіка 3-портової схеми

     -- Порт 1(P): головний впускний отвір подачі повітря

     --  Порт 2(A): вихідний порт керуючого сигналу

     --  Порт 3(R): випускний порт

     --  NC нормально замкнута логіка: неактивна → P відключено від A, A підключено до вихлопу R; Після спрацьовування → P з’єднується з A, A від’єднує вихлоп R

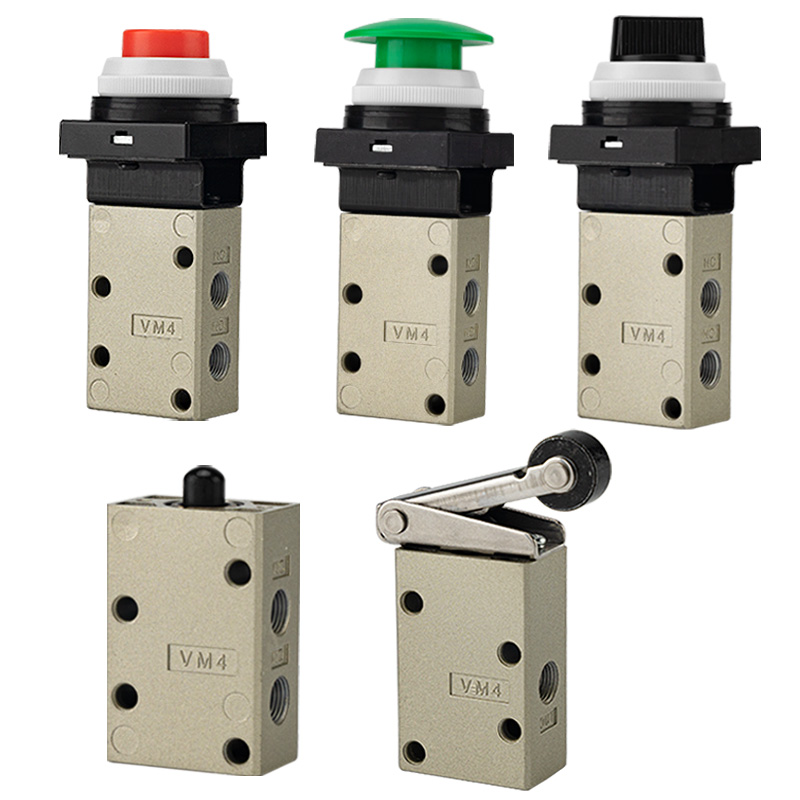

Повний асортимент змінних головок приводів

  1. Тип роликового важеля (найпопулярніший для визначення межі ходу)

     -- VM431: стандартний пластиковий роликовий важіль з POM

     -- VM431S: роликовий важіль із загартованої сталі для безперервної роботи, стійкої до стирання

     -- VM432: односторонній роликовий важіль проти відскоку для усунення неправильної роботи реверсу

 2. Прямий плунжерний тип

     -- VM430: стандартна пряма плунжерна базова модель, підтримує спеціальні насадки приводу

  3. Кнопкові та грибоподібні головки аварійної зупинки (ручне джогове та захисне блокування)

     -- VM432: плоска стандартна кнопка

     -- VM432Y: Помітна жовта грибоподібна голова для аварійної зупинки

     -- VM432R: кнопка аварійної зупинки червоного гриба

     -- VM432G: Зелена індикаторна кнопка

  4. Ручка/селектор/запобіжні приводи, що замикаються

     -- VM434: 2-позиційний/3-позиційний поворотний перемикач

     -- VM435: кнопка з можливістю блокування для запобігання випадковому помилковому запуску

     -- VM436: Привід важеля перемикання

Пояснення коду моделі

 1. (Приклад: VM431-01-01S)

     -- VM431: 3-портова схема + роликовий важіль

     -- 01: код потоку порту (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: Схема трубопроводу бічного порту (00 = схема нижнього порту)

     -- S: Ролик із загартованої сталі (без суфікса = стандартний пластиковий ролик POM)

     -- Кольоровий суфікс: Y=жовтий гриб, R=червоний гриб, G=зелена кнопка

  2. Популярні стандартні моделі

     -- VM431-01-01A: 3-портовий роликовий важіль POM, бічний порт Rc1/8 (універсальна модель загального призначення)

     -- VM431S-01-01A: 3-портовий валик із загартованої сталі, важкі робочі умови, стійкі до стирання

     --  VM430-01-00A: 3-портовий прямий плунжер, нижній порт для індивідуального монтажу приводу

     -- VM432Y-01-01A: 3-портовий жовтий грибоподібний клапан аварійної зупинки

Основні переваги продукту

     -- Ультраширокий подвійний діапазон вакууму та надлишкового тиску: стабільна робота від вакууму від -100 кПа до 1,0 МПа, сумісна з вакуумною адсорбцією та стандартними контурами надлишкового тиску (VM2 не підтримує вакуум)

     -- Надійна конструкція тарілчастого ущільнення: відмінна повітронепроникність, стійкість до забруднення пилом, швидка реакція та надтривалий термін служби

     -- Універсальна стандартна різьба Rc1/8: широко поширений розмір порту для загального обладнання автоматизації з великою взаємозамінністю

     -- Розташування трубопроводу з подвійної сторони/низу: гнучка схема встановлення для щільного укладання панелей і обмеженого простору обладнання

     -- Повний портфель приводів повної серії: роликовий важіль, плунжер, плоска кнопка, кольорова грибоподібна головка, поворотна ручка та головки, що замикаються, повністю покривають вимоги щодо обмеження ходу, ручного перемикання, аварійної зупинки та керування селектором

     -- Надійна промислова конструкція для важких умов експлуатації: міцний металевий корпус клапана, додатковий загартований сталевий ролик і висока стійкість до ударів/вібрації для суворих безперервних виробничих ліній

     -- Конструкція, що не потребує змащення та не вимагає технічного обслуговування: низькі експлуатаційні витрати та чисте повітряне середовище без масла

Типові сценарії промислового застосування

     -- Виявлення межі ходу обладнання: зворотний зв'язок повного положення циліндра та поворотного столу з приводом роликового важеля

     -- Вакуумна адсорбція та схеми керування випуском (стабільна робота при негативному тиску -100 кПа)

     -- Ручне тестування та введення обладнання в експлуатацію за допомогою кнопкових приводів на панелі

     -- Аварійне блокування безпеки машини: жовта/червона грибоподібна головка для швидкого відключення повітряного контуру

     -- Пневматичне перемикання пристосувань для затискання/розтискання петель

     -- Пакувальні, поліграфічні та текстильні машини високочастотного механічного керування тригером

     -- Сигнал зворотного зв’язку про положення невеликої автоматизованої робочої станції та схеми механічного блокування безпеки

Порівняльна таблиця вибору: серія VM1 / VM2 / VM4

Резюме одним реченням

     Середній 3-портовий тарілчастий механічний клапан SOLH VM4 оснащений універсальним портом Rc1/8, пропускною здатністю Cv=0,38, повним вакуумом ~1,0 МПа, сумісним із тиском, надійним ущільненням тарельчатого клапана, повними взаємозамінними приводами та двосторонньою/нижньою компонуванням трубопроводів, служачи кращим середнім механічним регулюючим клапаном для всіх робочих умов, що вимагають роботи під вакуумом, стійкості до стирання та тривалої стабільності продуктивність.
