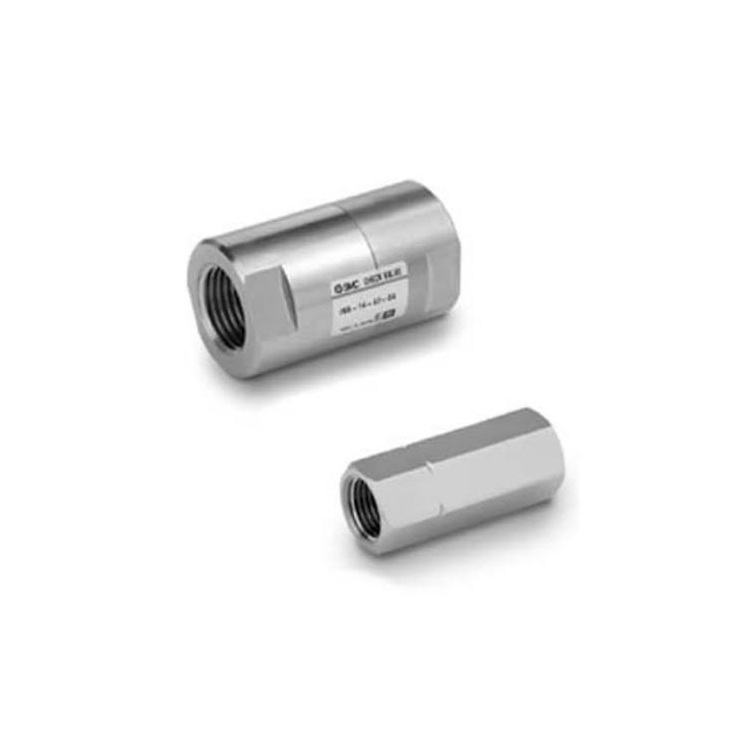

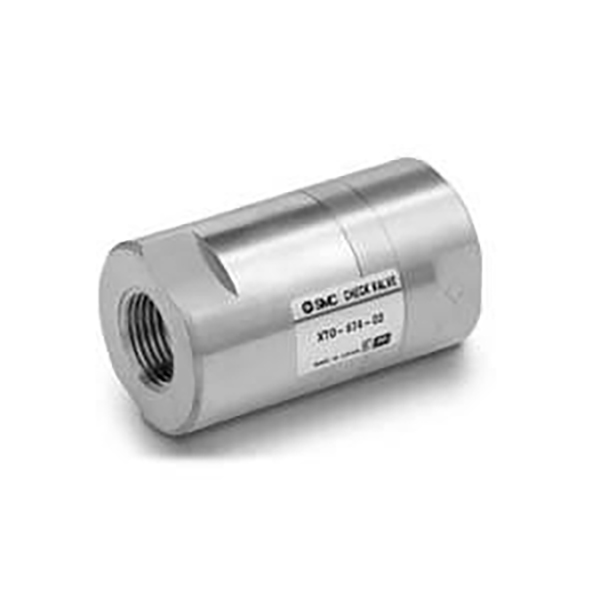

Зворотний клапан серії XTO674 / INA14 з низьким тиском утворення тріщин

Бренд:SOLH від Richge Technology

Позиціонування продукту

     Серії SOLH XTO674 та INA14 мають ідентичну платформу продукту, що забезпечує наднизький тиск розтріскування та сумісність із подвійним середовищем для стисненого повітря та води. Ці вбудовані зворотні клапани з різьбою широко застосовуються для запобігання зворотному потоку у вакуумних контурах і загальних пневматичних системах, також підходять для рідинних і водопровідних трубопроводів низького тиску. XTO674 орієнтований на умови роботи при низьких температурах, тоді як INA14 охоплює стандартні та стійкі до корозії промислові сценарії.

 Класифікація коду моделі та правило іменування

     -- XTO674: латунний корпус, стійка до низьких температур (мінімальна робоча температура -30 ℃)

     -- INA14: стандартна серія, додатковий корпус із латуні/нержавіючої сталі SUS304, нормальний діапазон температур (мінімум -5 ℃)

     -- Визначення суфікса розміру порту: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 Спільні універсальні технічні характеристики

     -- Тиск розтріскування: 0,01 МПа (0,1 бар), наднизький поріг, ідеальний для вакуумних контурів і контурів низького тиску

     -- Максимальний випробувальний тиск: 1,0 МПа

     -- Застосовні середовища: стиснене повітря, вода, нейтральний інертний газ і нейтральна рідина

  1. Діапазон робочих температур

     -- XTO674: -30 ℃ ~ +80 ℃ (кріогенний стійкий)

     -- INA14: -5 ℃ ~ +80 ℃

  2. Додаткові ущільнювальні матеріали

     -- NBR (стандарт): для повітря та чистої води, відповідна температура -5 ~ 60 ℃

     -- FKM: маслостійкий і стійкий до високих температур, до 80 ℃

     -- CR: атмосферостійкий і стійкий до стирання, опціонально для серії XTO674

  3. Варіанти матеріалів корпусу клапана

     -- XTO674: лише суцільний латунний корпус

     -- INA14: латунь / нержавіюча сталь SUS304 (усі ключові змочувані частини з нержавіючої сталі)

Таблиця порівняння типових параметрів моделі

Переваги основного продукту та сфера застосування

 1. Наднизький тиск розтріскування 0,01 МПа

     -- Стабільне відкриття в умовах вакууму -0,1 МПа, ефективно запобігає втраті вакууму та зворотному потоку присоски / генератора вакууму.

  2. Двостороння надійна герметизація

     -- Плавний прямий потік, нульовий зворотний витік; захищає вакуумні насоси, електромагнітні клапани та циліндри від пошкоджень, викликаних зворотним стрибком тиску.

  3. Міні-вбудована різьбова структура

     -- Безпосередньо встановлено всередині труб без додаткових монтажних кронштейнів, ідеально підходить для компактного вузького простору компонування обладнання.

 4. Універсальна конструкція подвійного середнього повітря та води

     -- Сумісність як із сухими пневматичними контурами, так і з трубопроводами рідкої води низького тиску для зменшення кількості запасних частин.

 5. Повна сумісність вакуумної системи

     -- Підходить для вакуумного випробувального обладнання та циклів циркуляції пульсуючого негативного тиску.

Рекомендації щодо встановлення та вибору моделі

  1. Знак напрямку потоку: стрілка «→» надрукована на корпусі клапана, щоб вказати напрямок потоку середовища; зворотна установка повністю заблокує проходження рідини.

  2. Відповідність розміру порту: виберіть Rc1/8" ~ Rc1/2" відповідно до діаметра трубопроводу; Rc1/4" (суфікс 02) є найпоширенішою загальною специфікацією.

  3.  Правила вибору середовища та температури

     -- Умови роботи при низьких температурах/вакуумі → Виберіть серію XTO674

     --  Звичайне повітря кімнатної температури та чиста вода → INA14 з NBR ущільненням
     -- Маслосодержащее середовище або високотемпературна рідина → INA14 з FKM фторгумовим ущільненням

  3. Рекомендоване розташування вакуумної системи

     -- Встановіть зворотний клапан між генератором вакууму, фільтром і присоскою, щоб блокувати зворотний потік повітря та підтримувати стабільний рівень вакууму під час роботи з перервами.

Перевага взаємозамінності SOLH

     XTO674 і INA14 мають ідентичні габаритні розміри, розмір потокового порту та основні параметри продуктивності. Обидві серії можна безпосередньо замінити на місці без модифікації трубопроводу, забезпечуючи чудову економічну ефективність порівняно з імпортованими еквівалентними моделями.

Резюме одним реченням

     Вбудований різьбовий зворотний клапан SOLH XTO674 / INA14 з наднизьким тиском розтріскування 0,01 МПа підтримує подвійне середовище повітря та вода, додатковий корпус із латуні/нержавіючої сталі та кілька ущільнювальних матеріалів, забезпечуючи надійний захист від зворотного потоку для вакуумних, кріогенних, загальних пневматичних і рідинних промислових трубопроводів низького тиску.
