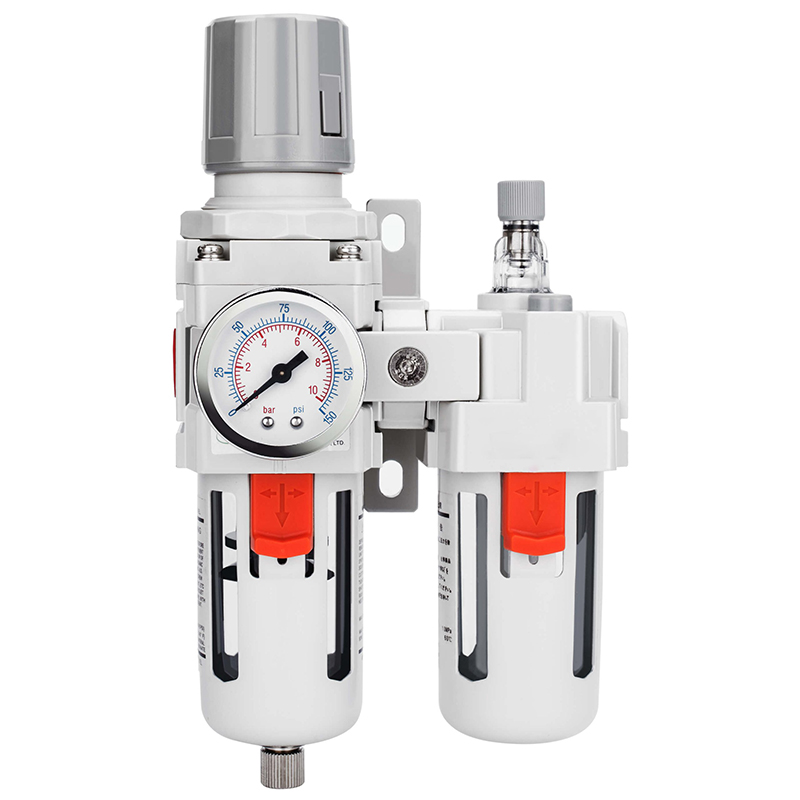

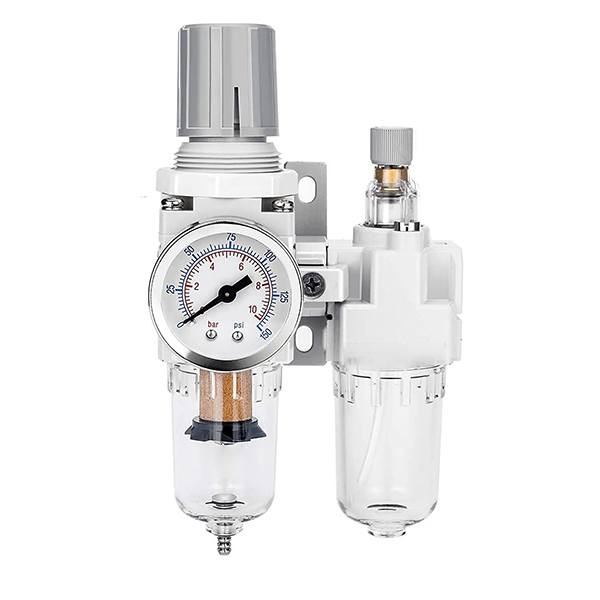

Комбінований пневматичний FRL з двома блоками серії AC

Серія AC Пневматичний FRL Комбінований двоблок | AF+AR Повітряний фільтр і вбудований блок обробки джерела повітря

Бренд: SOLIH від Richge Technology | Стандартний промисловий пневматичний вузол обробки джерела повітря

1. Огляд продукту

     Серія SOLIH AC є aстандартний інтегрований комбінований пневматичний джерело повітря з двох блоків, поєднуючи повітряний фільтр AF і регулятор тиску AR в одній модульній збірці. Це завершує професійне очищення стисненого повітря та стабільне регулювання тиску в одній установці, ефективно видаляючи вологу, пил і тверді домішки, підтримуючи постійний робочий тиск системи. Завдяки інтегрованій структурі, компактній установці та простому обслуговуванню, це найпоширеніша стандартна конфігурація для автоматизованого пневматичного обладнання, ідеально підходить для переднього кондиціонування джерела повітря компресорів і різних пневматичних приводів.

2. Позиціонування продукту

  Комбінація двох блоків змінного струму = фільтрація води та пилу AF + стабілізація та зниження тиску AR

     Встановлюється на задній частині повітряних компресорів для первинного очищення джерела повітря та точного контролю тиску. Це універсальний стандартний вузол для пневматичних систем промислової автоматизації, який широко використовується в безмасляному чистому обладнанні та загальних сценаріях стабілізації пневматичних схем.

3. Модель повної серії та ступінь потоку

4. Основні технічні характеристики

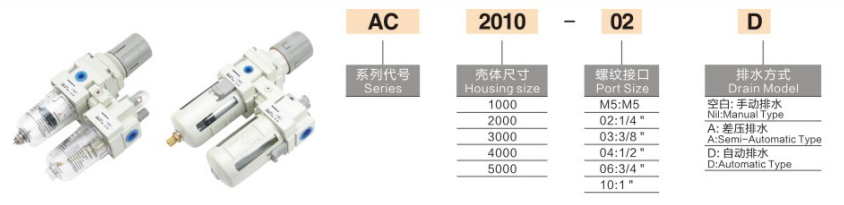

5. Правила кодування моделі та пояснення

     • AC2010-02: комбінований джерело повітря з 2 блоків, розмір 2000, порт Rc1/4, стандартний ручний дренаж

     • AC4010-04D: комбінований джерело повітря з 2 блоків, розмір 4000, порт Rc1/2, тип автоматичного дренажу

     • AC3010-03G: 2-блочний комбо з високоточним манометром

  Визначення суфікса

     • Без суфікса: Ручний злив (економічний стандартний тип)

     • -Д: Автоматичний злив (для 24-годинного обладнання безперервної роботи)

     • -Г: Оснащений манометром для візуального регулювання тиску

6. Структурні особливості та переваги продукту

     • Інтегрований модульний дизайн: Інтегрована структура фільтра та регулятора реалізує цільну установку та демонтаж, значно економлячи простір на трубопроводі та спрощуючи планування на місці та щоденне обслуговування.

     • Ефективне відділення води та тривалий термін служби: Передній відцентровий вихровий сепаратор ефективно видаляє великий водяний туман і забруднення, зменшуючи навантаження на фільтруючий елемент і подовжуючи термін служби фільтруючого елемента з товщиною 5 мкм.

     • Стабільний вихідний тиск і швидка реакція: Конструкція регулювання тиску переливного типу забезпечує чутливу реакцію тиску та стабільний вихідний тиск, ефективно уникаючи коливань тиску під час роботи обладнання.

     • Самоблокуюча структура для запобігання неправильній роботі: Конструкція регулятора тиску, що самоблокується, запобігає дрейфу тиску, спричиненому вібрацією обладнання або випадковим дотиком, забезпечуючи довготривалу стабільність параметрів пневматичної системи.

     • Візуальний контроль рівня води: Прозорий стакан для води з ПК із захисною кришкою забезпечує візуальне спостереження за рівнем води в режимі реального часу, уникаючи надмірного накопичення води, що впливає на якість фільтрації та компоненти, що виходять за течією.

     • Безкоштовне оновлення та розширення: Стандартний модульний інтерфейс підтримує пряме з’єднання з AL oil mister, швидке оновлення до повної збірки FRL із трьох блоків для змащених пневматичних контурів.

7. Типові сценарії застосування

     • Автоматизація промислового обладнання: Попередня обробка джерела повітря для автоматизованих машин, верстатів, роботизованих зброї та виробничих ліній прецизійної автоматизації.

     • Трубопровідне обладнання легкої промисловості: Стабільне очищення для пневматичних систем електроніки, упаковки, друку, текстилю та складальних ліній.

     • Захист пневматичних компонентів: Передня фільтрація та стабілізація тиску для циліндрів, електромагнітних клапанів і пневматичних інструментів для зменшення зносу та частоти відмов.

     • Централізована обробка джерела повітря: Первинне очищення повітря та регулювання тиску для магістральних повітропроводів заводських цехів для покращення загальної якості джерела повітря.

8. Інструкції щодо щоденного технічного обслуговування

     • Регулярний дренаж: Регулярно зливайте накопичену воду в чашці, щоб переконатися, що рівень води нижче попереджувальної лінії, і запобігти потраплянню рідкої води в нижній контур.

     • Своєчасна заміна фільтруючого елемента: Негайно замініть фільтруючий елемент, якщо перепад тиску значно зростає; регулярна заміна кожні 6–12 місяців для підтримки оптимальної продуктивності фільтрації.

     • Стандартна установка: Встановлюйте вертикально, суворо дотримуючись стрілки потоку повітря на корпусі, щоб забезпечити нормальне водовідділення та ефективність регулювання тиску.

9. Інструкції щодо вибору двох і трьох блоків FRL

     • AC два блоки (фільтр + регулятор): Підходить длязнежирене та чисте пневматичне обладнання, наприклад прецизійне електронне обладнання, вакуумні системи та безмасляні циліндри.

     • Три блоки змінного струму (фільтр + регулятор + мастило): Підходить для звичайних пневматичних циліндрів, пневматичних двигунів і рухомих пневматичних компонентів, які потребують мастила.

Резюме одним реченням

     Двоблоковий комбінований пристрій серії SOLIH AC поєднує в собі високоефективну фільтрацію повітря та точну стабілізацію тиску, характеризується модульною установкою, регулюванням тиску проти дрейфу та візуальним моніторингом рівня води, будучи найбільш економічно ефективним і широко застосовним стандартним рішенням для очищення джерел повітря для промислових автоматизованих пневматичних систем.
