Серія AC FRL Комбінований триблок

Серія AC FRL Комбінований триблок | AF+AR+AL Пневматична система обробки повітря з потрійного блоку

Бренд: SOLIH від Richge Technology | Стандартний промисловий пневматичний сервісний блок FRL

1. Огляд і визначення продукту

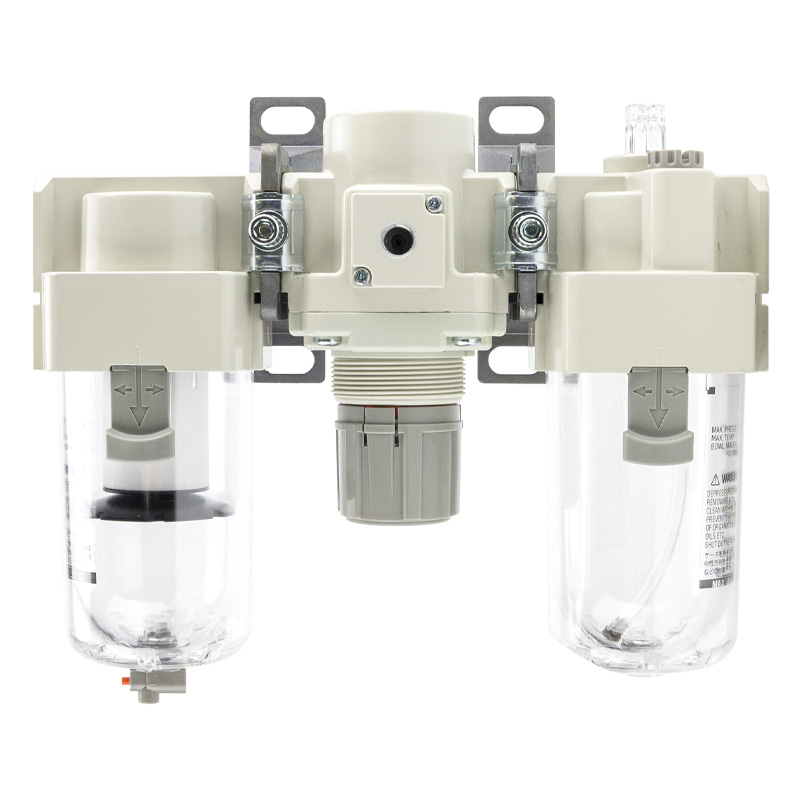

     Серія SOLIH ACFRL комбо з трьох одиниць це стандартний повний комплект пневматичного джерела повітря для очищення збору, що складається зПовітряний фільтр AF + регулятор тиску AR + повітряний лубрикатор AL. Він завершує пневматичну обробку повітря в цілому: фільтрація домішок і вологи, стабільне регулювання тиску і точне змащування мікромасляним середовищем в одному модульному блоці. Він забезпечує комплексний захист наступних пневматичних компонентів, таких як циліндри, електромагнітні клапани та пневматичні двигуни, ефективно зменшуючи знос компонентів, уникаючи заклинювання та подовжуючи термін служби всієї пневматичної системи. Це найбільш стандартний і важливий вузол сердечника для традиційних змащених пневматичних контурів.

2. Повна модель серії та таблиця технічних характеристик

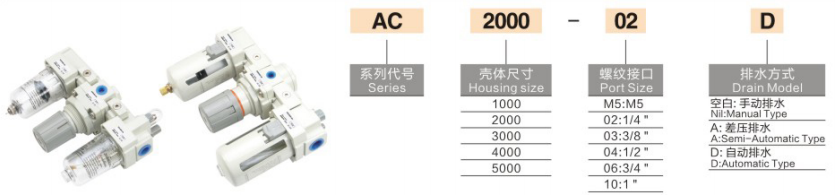

  Визначення коду суфікса

     • -Д: Функція автоматичного дренажу (не потрібно ручне зливання води)

     • -Г: Оснащений високоточним манометром

  Приклад моделі: AC4000-04D → розмір порту 1/2 дюйма, стандартний триблок FRL з функцією автоматичного зливу

3. Основні технічні параметри

4. Структурні особливості та переваги продукту

     • Інтегрована модульна структура: Стандартна зрощена модульна конструкція забезпечує швидке встановлення, розбирання та заміну. Кожен блок можна обслуговувати незалежно, що значно зменшує труднощі з обслуговуванням на місці та вартість заміни.

     • Високоефективна циклонна сепарація води: Фільтр використовує відцентрову завихрену структуру видалення води, яка швидко відокремлює рідку воду та великі частинки в повітрі, захищаючи прецизійний фільтруючий елемент і покращуючи загальну ефективність очищення повітря.

     • Тип переливу Стабільне регулювання тиску: Регулятор тиску використовує структуру стабілізації напруги переповнення з швидкою реакцією та стабільним вихідним тиском, ефективно уникаючи дрейфу тиску та коливань, спричинених зміною потоку або вібрацією обладнання.

     • Регулювання ручки з самоблокуванням: Конструкція ручки регулювання тиску, що самоблокується, запобігає зміні параметрів тиску, викликаної випадковим дотиком або тривалою вібрацією, забезпечуючи тривалу стабільну роботу пневматичної системи.

     • Візуальний дизайн рівня масла та води: Прозора чашка ПК із безпечною захисною кришкою дозволяє в реальному часі спостерігати за рівнем води у фільтрі та рівнем мастила в мастилі, сприяючи своєчасному зливу та поповненню масла.

     • Незалежні замінні витратні матеріали: Фільтруючий елемент і серцевину мастила можна замінити окремо без заміни всього набору вузлів, що знижує довгострокові експлуатаційні витрати.

5. Стандартний робочий потік повітряного контуру

  Повітряний компресор → Триблок AC FRL → Електромагнітний клапан → Пневматичний циліндр / пневматичний привід

     Триблоки виконують поетапну обробку повітря: фільтрація вологи та забруднень → стабілізація вхідного тиску → розпилення мастила, забезпечуючи чисте, стабільне та змащене джерело повітря для кінцевих пневматичних компонентів.

6. Типові сценарії застосування

     • Обладнання промислової автоматизації: Попередня обробка джерела повітря для автоматичних верстатів, маніпуляторів та автоматизованих виробничих ліній.

     • Виробничі лінії легкої промисловості: Стабільна подача повітря для пакувального, поліграфічного, текстильного та електронного обладнання для обробки.

     • Змащені пневматичні компоненти: Спеціальна обробка джерела повітря для телескопічних циліндрів, пневматичних захватів і пневматичних двигунів, які потребують мастила.

     • Цехова централізована система подачі повітря: Вторинне очищення та стабілізація тиску для магістрального трубопроводу повітряного компресора для покращення загальної стабільності пневматичної системи.

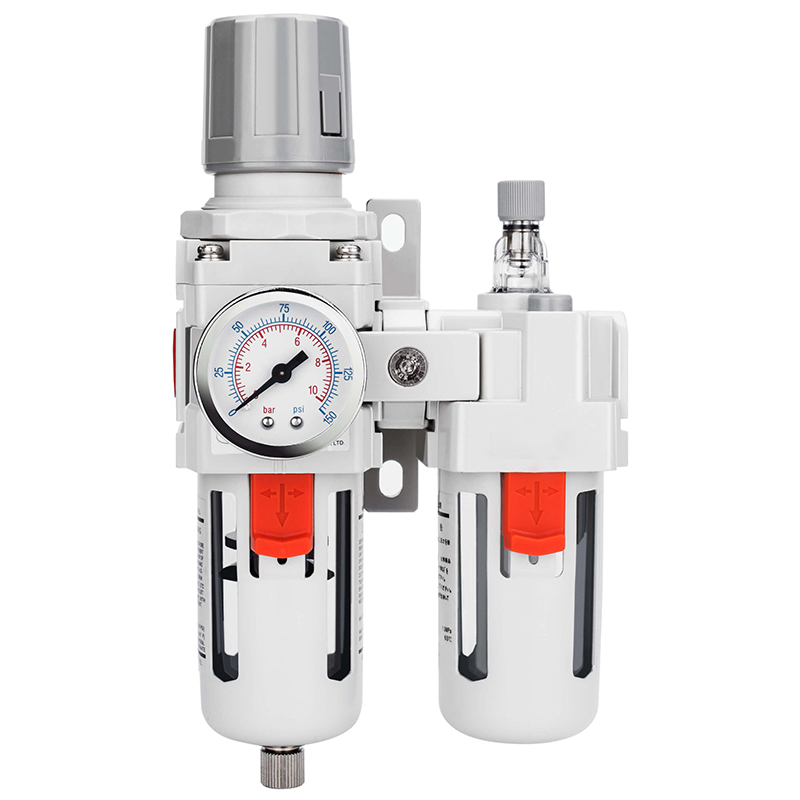

7. Посібник з вибору: два блоки чи три блоки

8. Інструкції щодо щоденного технічного обслуговування

     • Регулярно зливайте воду, щоб рівень води в чашці фільтра був нижче попереджувальної лінії.

     • Замінюйте фільтруючий елемент вчасно, коли різниця тиску повітря помітно збільшиться або через 6–12 місяців звичайного використання.

     • Встановлюйте вертикально строго відповідно до стрілки потоку повітря на корпусі клапана, щоб забезпечити нормальну ефективність обробки.

     • Регулярно перевіряйте стан розпилення масляного туману, щоб забезпечити рівномірне змащення компонентів клем.

Резюме одним реченням

     Комбінований триблок FRL серії SOLIH AC об’єднує функції фільтрації, стабілізації тиску та мікрозмащення, характеризується модульною установкою, стабільним вихідним тиском і візуальним моніторингом масляної води, будучи стандартним і найбільш широко використовуваним рішенням для очищення джерела повітря для звичайних змащених пневматичних систем автоматизації.
