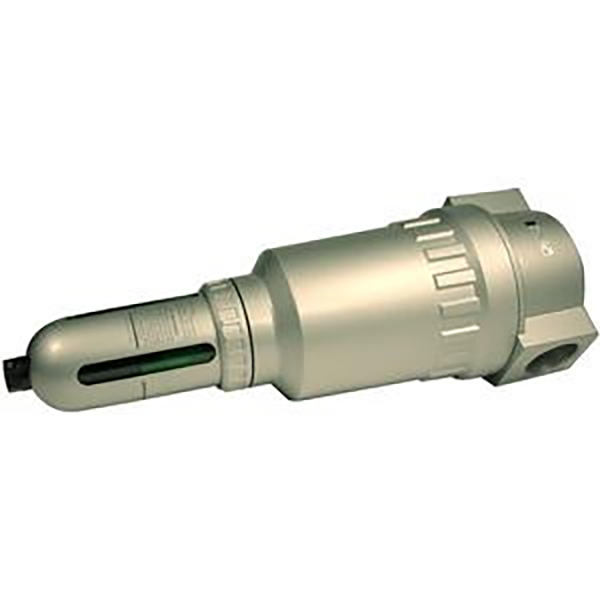

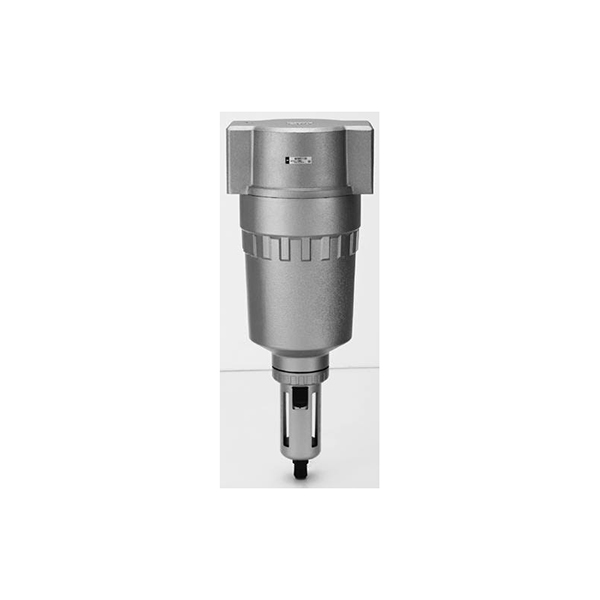

Повітряний фільтр великої місткості серії AF800 / AF900

Бренд:SOLH від Richge Technology

Огляд продукту

     SOLH AF800 і AF900 — це промислові великокаліберні високопродуктивні магістральні повітряні фільтри, повністю взаємозамінні за розмірами та характеристиками з оригінальними SMC AF800/AF900. Призначений для основного джерела повітря повітряного компресора, централізованого подачі повітря всієї виробничої лінії та багатоклапанних острівних пневматичних систем високого потоку. На відміну від невеликих розділених установок для подачі повітря AF200/300/400, вони мають збільшений канал потоку, надвисокий потік обробки та чашу для збору води великої місткості.

     Він центрифугально відокремлює конденсовану воду, іржу та домішки пилу всередині стисненого повітря, повністю захищаючи електромагнітні клапани, циліндри, вакуумні ежектори та великі пневматичні приводи, що значно знижує частоту відмов усієї пневматичної лінії.

Дві повні специфікації:

   1.  AF800: Середньовеликий потік, порт G1¼ / G1½ (1,25 / 1,5 дюйма)

   2.  AF900: Надзвичайно великий фільтр головного трубопроводу, порт G2 (2 дюйми)

     Додаткові аксесуари: ручний дренаж / поплавковий автоматичний дренаж, універсальний фільтруючий елемент, прозора чаша ПК / металева вибухозахищена чаша. Широко поєднується з кластерами верстатів, лініями виробництва літієвих акумуляторів, майстернями для фарбування та повним хімічним обладнанням із вимогою до джерела повітря високої потужності.

Повне правило кодування моделі

   Повний формат коду замовлення: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: код серії для повітряного фільтра високої потужності

    2. F12 / F16 / F20: розмір різьби порту

     -- F12 = G1¼ (1,25 дюйма)

     -- F16 = G1½ (1,5 дюйма)

     -- F20 = G2 (2 дюйми)

   3. Середній суфікс: Зливний тип

     -- Пусто: стандартний ручний злив

     -- AD47: NC нормально закритий поплавковий автоматичний злив (для чаші ПК, відсутність витоку повітря після вимкнення обладнання)

     -- AD48-6: БЕЗ нормально відкритого поплавкового автоматичного дренажу (для нейлонової металевої чаші, постійний автоматичний дренаж)

   4. Кінцевий суфікс: варіант матеріалу чаші для води

     -- Бланк: стандартна прозора чаша ПК + металева захисна кришка від зіткнень

     -- M: Нержавіюча металева чаша з віконцем для спостереження за рівнем рідини (для запилених, жирних, зовнішніх суворих середовищ)

     -- MG: металева чаша з вбудованим покажчиком рівня рідини для дистанційного спостереження за об’ємом води

   5. Настроюється точність фільтруючого елемента:

     -- Стандарт 5 мкм; додатковий фільтр грубої очистки 2 мкм високої точності, 10/20/40/70/100 мкм

Універсальна базова таблиця технічних специфікацій

Внутрішня структура та принцип роботи фільтрації

  1. Етап 1: Структура напрямної відцентрової сепарації води

     -- Потік повітря обертається з високою швидкістю по дотичній; відцентрова сила відкидає рідку конденсовану воду, краплі масла та великі частинки іржі на внутрішню стінку чаші, які під дією сили тяжіння осідають на дно. Понад 95% рідких забруднюючих речовин попередньо відокремлюються, щоб зменшити навантаження на фільтруючий елемент і подовжити цикл заміни.

  2. Етап 2: Багатошаровий волокнистий фільтруючий елемент

     -- Стиснене повітря після відцентрової дегідратації проходить через багатошаровий волокнистий картридж фільтра, щоб перехопити крихітний твердий пил і дрібні частинки масляного аерозолю. Високоточна версія 2 мкм забезпечує надчисте джерело повітря для точних пропорційних клапанів і вакуумних схем.

  3. Перегородка від бризок води, вбудована над чашею

     --  Ізолює відстояну воду на дні, щоб уникнути вторинного захоплення рідкої води потоком повітря в трубопровід чистого повітря.

  4. Знімна чаша для води + зливний вузол

     Зливний клапан, інтегрований у нижній частині, з двома дренажними рішеннями:

     -- Ручний злив: натисніть нижню кнопку, щоб злити накопичену воду вручну

     -- Автоматичний злив поплавця: поплавок піднімається, коли вода досягає порогу, щоб автоматично відкрити дренаж, робота без нагляду для безперервних виробничих ліній

   5. Основний корпус із твердого анодованого алюмінієвого сплаву

     -- Великий прямий канал потоку з наднизьким опором потоку повітря, стабільна подача повітря без явного падіння тиску при повному обсязі

     -- великопотокове навантаження; антимасляна та антикорозійна обробка поверхні.

Посібник з вибору додаткових аксесуарів і матеріалів

   1. Три варіанти чаші для води

   1.1 Стандартна прозора чаша ПК (заводське замовчування)

     -- Перевага: візуальне спостереження за рівнем води в режимі реального часу, оснащене металевою оболонкою проти зіткнень, щоб запобігти поломці залізними обрізками майстерні. Підходить для сухих закритих звичайних автоматизованих виробничих ліній.

   1.2 Нейлонова металева захисна чаша (суфікс M)

     -- Перевага: висока стійкість до ударів, ріжучої рідини та стійкість до погодних умов, відсутність крихкого розтріскування. Ідеально підходить для запилених жирних фарб і важких умов роботи верстатів при високій температурі.

   1.3 Металева чаша з вимірювачем рівня рідини (суфікс MG)

     -- Зовнішнє оглядове вікно на металевому корпусі, зчитуваний об’єм води для світлозахисних закритих вибухозахищених середовищ, бажано для хімічних і вибухозахищених майстерень.

   2. Порівняльна таблиця двох моделей автоматичного зливу

  3. Інструкція з вибору прецизійного фільтруючого елемента

     -- Стандартний фільтр 5 мкм: універсальний для більшості верстатів, циліндрів і електромагнітних клапанів, найкраща економічна продуктивність

     -- Високоточний фільтр 2 мкм: вакуумні ежектори, прецизійні пропорційні регулятори, контури чистого повітря для виробничих ліній електроніки 3C

     -- Фільтр грубої очистки 10~100 мкм: первинний попередній фільтр на виході повітряного компресора для захисту компонентів прецизійного джерела повітря після потоку

Конкурентні переваги основного продукту

   1. Великий отвір, наднизький опір потоку

     -- 1,25/1,5/2 дюймовий корпус прямого клапана з набагато більшим поперечним перерізом потоку, ніж мала серія AF. Мінімальне зниження тиску при синхронній роботі багатоциліндрових і багатоклапанних острівців, стабільна вихідна тяга для всього обладнання.

   2. Камера для зберігання води великої місткості

     -- Чаша великого об’єму 45 см³ зменшує частоту частого дренажу, ідеально підходить для централізованої фільтрації на магістральному трубопроводі повітряного компресора.

  3. Повне покриття для важких умов праці

     -- Безкоштовний вибір прозорої ПК/металевої вибухозахищеної чаші, придатної для внутрішніх, зовнішніх, запилених і хімічних вибухозахищених середовищ.

  4. Підібране повне повне рішення джерела повітря

     -- Може поєднуватися з великим регулятором тиску потоку AR800/AR900 і мастильним пристроєм масляного туману AL800/AL900, щоб утворити вузол повітряного обслуговування великої місткості AFC з двома блоками / AC з трьома блоками, повний блок обробки основного джерела повітря.

  5. Повністю взаємозамінні з імпортними брендами

     -- Послідовні монтажні розміри, специфікація різьби та розмір фільтруючого елемента з міжнародними основними брендами. Пряма заміна магістрального трубопроводу повітряного компресора без модифікації трубопроводів або кронштейнів.

  6. Низьке обслуговування та тривалий термін служби

     -- Відцентрова попередня сепарація уповільнює швидкість забруднення фільтруючого елемента; Картридж фільтра можна розібрати, очистити та використати повторно, щоб зменшити вартість заміни витратних матеріалів.

Стандартні комплексні рішення для підбору джерел повітря

  1. Рішення 1: Потужна виробнича лінія Головне джерело повітря з 3 блоків у зборі

     -- Вихід повітряного компресора → Фільтр AF900-F20 + Регулятор AR900 + Лубрикатор AL900 (блок AC900 із трьох частин) → Відгалуження основного трубопроводу з нейлону PA → Клапанні острівці 4 В, циліндри поворотного столу MSQ, ножні консолі керування 4F на кожній станції

  2. Рішення 2: безмасляна збірка з двох блоків для вибухозахищених літієвих батарей і майстерень з фарбування

     -- Головний трубопровід повітряного компресора → металевий чашковий фільтр AF800-F16 + регулятор AR800 (AFC800 з двома блоками, видалення мастила) → вибухозахищені електромагнітні клапани 50-VFE/50-VPE + захватні станції вакуумного ежектора ZU

  3. Рішення 3: централізоване постачання повітря для невеликих кластерів верстатів

     -- AF800-F12 (G1¼) фільтр високого потоку → Багатоходовий магістральний трубопровід PU/PA, що постачає декілька верстатів із донними клапанами 3F, стандартними циліндрами SC та повітряними пістолетами C110

Типові сценарії промислового застосування

     -- Великі кластери верстатів з ЧПК, обладнання для важкого штампування та клепання, основне джерело повітря

     -- Покриття літієвої батареї, вибухозахищені автоматизовані виробничі лінії для збірки елементів

     -- Повне фарбування автомобілів, чорнило та вибухозахищені майстерні

     -- Великі пакувальні лінії, логістика сортування багатостанційна централізована подача повітря

     -- Клапан хімічного трубопроводу з автоматичним керуванням, повне пневматичне обладнання для підтримки нафти та газу

     -- Первинний попередній фільтр на вході повітряної компресорної кімнати для захисту компонентів прецизійного джерела повітря

Специфікації щодо вибору та роботи

  1. Правило вибору потоку

     -- Якщо загальне споживання повітря циліндрами та клапанними острівцями на одному трубопроводі перевищує 6000 л/хв, необхідно вибрати AF800; більше 12000 л/хв, виберіть AF900. Маленький AF200/300 не витримує великої витрати, що спричиняє значне падіння тиску та недостатню тягу циліндра.

  2. Червона лінія вибору чаші

     -- Забороняється використовувати стандартну прозору чашу ПК для фарбування, ріжучої рідини, маслянистого середовища, на відкритому повітрі та у вибухозахищених приміщеннях. Потрібно перейти на металеву версію M/MG, щоб уникнути загрози безпеці, спричиненої тріщинами та витоком води після удару.

  3. Обов'язкове правило для вакуумних ланцюгів

     -- Виробничі лінії з вакуумним захопленням використовують лише двоблоковий вузол AFC (без лубрикатора). Мастильник масляного туману AL не можна з’єднувати послідовно, щоб запобігти блокуванню мастилом форсунок вакуумних ежекторів ZU/ZB.

  4. Стандарт напряму встановлення

     -- Стрілка повітряного потоку IN/OUT, надрукована на верхній частині корпусу клапана, встановлюйте, суворо дотримуючись напрямку повітряного потоку стрілки; чаша для води повинна бути спрямована вертикально вниз, щоб забезпечити нормальне осідання та збір конденсату.

  5. Вимоги до циклу технічного обслуговування

     -- Чаша ПК: щодня перевіряйте накопичену воду; модель автоматичного зливу щотижня перевіряйте заклинювання поплавця

     -- Стандартний фільтруючий елемент 5 мкм: очищайте кожні 30 днів, замінюйте кожні 15 днів в умовах сильного пилу

     -- Високоточний фільтруючий елемент 2 мкм: замінюйте кожні 15 днів

     -- Перед обслуговуванням: закрийте передній головний ручний запірний клапан HSV, видаліть залишковий тиск у трубопроводі перед тим, як знімати чашу та картридж фільтра

Резюме одним реченням

     Повітряний фільтр основного трубопроводу SOLH AF800/AF900 має структуру відцентрової попередньої сепарації з надвисоким потоком 12000~20000 л/хв, додатковий автоматичний поплавковий дренаж і прозору/металеву вибухозахищену чашу для води, що відповідає AR/AL800/900, щоб утворити повний блок обслуговування повітря великого діаметра як первинне обладнання для відділення вологи та домішок для магістрального повітряного компресора. лінії, літієві батареї, системи централізованого подачі повітря для фарбування та важких верстатів.
