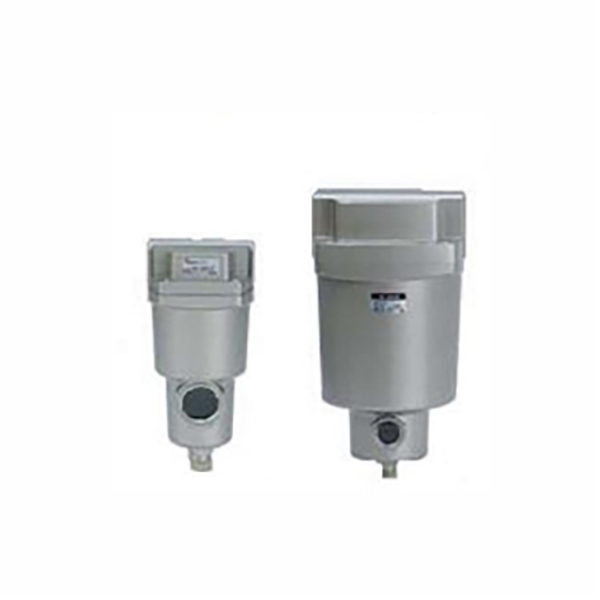

Фільтр для очищення стисненого повітря серії AFF / AM (Mainstream Line)

Бренд:SOLH від Richge Technology

Позиціонування серії та основні функції

     AFF і AM утворюють основну комбіновану систему очищення джерела повітря. AFF діє як первинний фільтр грубої очистки для видалення твердих домішок і конденсованих крапель води, тоді як AM є прецизійним сепаратором масляного туману для видалення мікромасляних аерозолів, покращуючи чистоту стисненого повітря та повністю захищаючи нижчі пневматичні приводи.

  1. Основний фільтр грубої очистки серії AFF

     -- Точність фільтрації: 1 мкм, швидкість захоплення частинок 99% (оновлено зі старого класу 3 мкм)

     -- Основна функція: видалення великого пилу, залишків іржі та маси конденсованої води, ефективність відділення води 99% як передня первинна фільтрація

     -- Стандарт чистоти: ISO8573-1:2010 [4:7:4]

  2. Сепаратор масляного туману серії AM (фільтр тонкого очищення)

     -- Точність фільтрації: 0,1 мкм, швидкість уловлювання мікромасляного туману 99% (оновлено зі старого класу 0,3 мкм)

     -- Основна функція: повне відділення масляного туману, концентрація залишкової оливи на виході ≤1 мг/м³ (0,8 ppm), повністю відповідає вимогам процесу безмасляного змащування

     -- Стандарт чистоти: ISO8573-1:2010 [2:7:3]

  3. Спільні загальні переваги

     -- Наднизький перепад тиску ≤5 кПа, енергозбереження, пропускна здатність збільшена на 20% порівняно зі звичайними моделями

     -- Легка миска для зберігання рідини з нержавіючої сталі, максимальне зменшення ваги до 52%

     -- Візуальне нагадування про технічне обслуговування: стандартний вбудований індикатор засмічення з червоним кільцем для визначення часу заміни фільтра; торцеві кришки фільтра з кольоровим кодуванням для швидкої ідентифікації моделі

     -- Модульна каскадна конструкція, яку можна послідовно з'єднати з фільтрами ультратонкого очищення AMD / AMH, щоб задовольнити вимоги до багаторівневого ультрачистого повітря

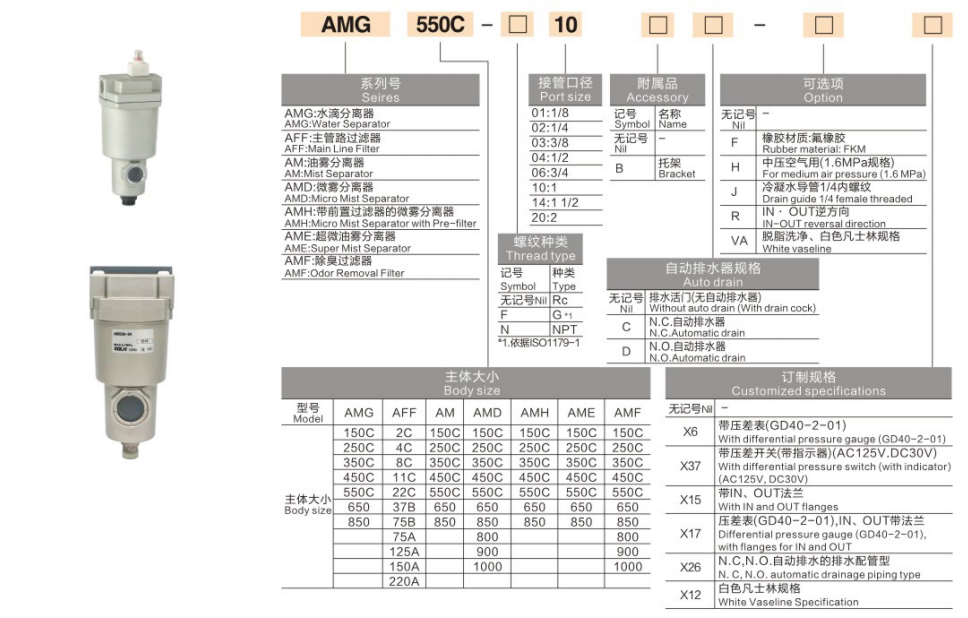

Повне правило іменування моделі

 1. Приклади моделей: AFF40-04 ; АМ50-10Д

  2. Приклади стандартного замовлення

     -- Фільтр грубої очистки AFF, порт 1/2", автоматичний злив: AFF40-04D

     -- Сепаратор масляного туману AM, порт 1", автоматичний злив: AM50-10D

     -- Високий потік 7000 л/хв, порт 1,5 дюйма: AM70D-14

Універсальні технічні характеристики (стандартні умови випробування: 0,7 МПа, 20 ℃)

  1. Загальні загальні параметри

     -- Застосовне середовище: стиснене повітря (потрібний попередній фільтр ≥40 мкм перед)

     -- Діапазон робочого тиску: 0,1~1,0 МПа; тиск розриву 1,5 МПа

     -- Робоча температура навколишнього середовища: -5 ~ 60 ℃ (без утворення льоду всередині чаші)

     -- Конфігурація зливу: ручний злив як стандарт; автоматичний злив необов'язковий через суфікс -D

  2.Повна таблиця параметрів потоку та розмірів серії

Покрокові рекомендації щодо вибору

  1. Схема відповідності рівня фільтрації

     -- Звичайні загальні пневматичні контури: AFF (фільтр грубої очистки 1 мкм) → регулятор тиску → мастило

     -- Безмасляне точне автоматизоване обладнання: AFF → AM (сепаратор масляного туману 0,1 мкм) → термінальне обладнання

     -- Напівпровідник/оптичний процес надвисокої чистоти: AFF → AM → AMD (фільтр ультратонкого 0,01 мкм)

  2. Розрахунок маржі потоку

     -- Виберіть модель з номінальним потоком повітря, який у 1,2-1,5 рази перевищує загальне максимальне споживання повітря системою; перевантажений потік різко знизить ефективність фільтрації та збільшить втрати тиску.

  3. Вибір режиму зливу

     -- Безперервне виробництво без нагляду протягом 24 годин, високий вихід конденсату: виберіть версію -D з автоматичним зливом

     -- Переривчасте низькочастотне обладнання: достатньо стандартного ручного зливу

  4. Принцип відповідності портів

     -- Розмір порту фільтра відповідає діаметру основного трубопроводу; уникайте зменшення/збільшення діаметра, щоб запобігти додатковому падінню тиску.

Типові сценарії промислового застосування

     -- Загальна промислова автоматизація: верстати з ЧПК, повітряні циліндри, електромагнітні клапани переднього кінця води та видалення масла

     -- Харчове та фармацевтичне виробництво: джерело чистого повітря без масла, щоб уникнути забруднення продукту

     -- Майстерня з електроніки та покриття 3C: усунення масляного туману для запобігання дефектам поверхневого покриття та забрудненню точних компонентів

     -- Система додаткової обробки повітряного компресора: каскадно з охолодженими/адсорбційними осушувачами повітря для підвищення загальної чистоти повітря

Порівняння продуктивності: AFF VS AM

Резюме одним реченням

     Основний фільтр грубої очистки SOLH AFF 1 мкм і сепаратор масляного туману AM 0,1 мкм утворюють модульні каскадні блоки очищення повітря з повним діапазоном потоку 300~14500 л/хв, візуальним індикатором засмічення та додатковим автоматичним зливом, що відповідає стандарту ISO8573-1 для загальної пневматичної, харчової, медичної, електронної та розпилювальної безмасляної обробки джерел повітря.
