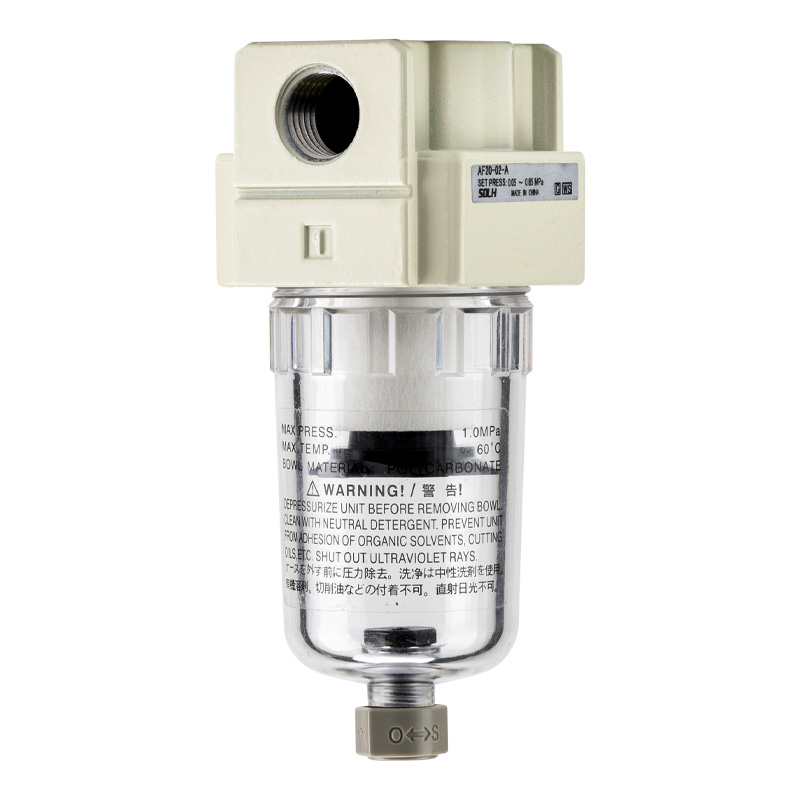

Пневматичний повітряний фільтр серії AF

Пневматичний повітряний фільтр серії AF | Фільтр попереднього очищення стисненого повітря SOLIH для системи очищення джерела повітря

Бренд: SOLIH від Richge Technology | Промисловий пневматичний фільтр очищення повітря

1. Огляд продукту

     Повітряний фільтр серії SOLIH AF єосновний компонент попереднього фільтра пневматичної системи очищення джерела повітря. Він використовує структуру подвійної фільтрації відцентрового вихрового водовідділення та волокнистого фільтруючого елемента, який ефективно видаляє рідку воду, масляний туман, пил, іржу та тверді частинки зі стисненого повітря. Він ефективно захищає наступні пневматичні компоненти, такі як електромагнітні клапани, циліндри та пневматичні інструменти, від забруднення та зносу. Фільтр AF підтримує модульну збірку та може ідеально поєднуватися з клапанами регулювання тиску AR і лубрикаторами AL, щоб утворити комбінації очищення повітря з двох або трьох блоків змінного струму, служачи основною гарантією очищення для промислових пневматичних систем.

2. Повна специфікація моделі та розміру порту

3. Основні технічні параметри

4. Правила та визначення моделі кодування

  Визначення стандартної моделі

     • АФ2000-02: Пневматичний фільтр серії AF, розмір 2000, різьбовий порт Rc1/4, стандартний ручний тип дренажу

     • AF4000-04D: пневматичний фільтр серії AF, розмір 4000, різьбовий порт Rc1/2, автоматичний тип дренажу

  Пояснення правила коду

     • AF: код серії фільтра джерела повітря

     • 2000/3000/4000/5000: Розмір тіла та ступінь потоку

     • 02/04: Специфікація порту потоку

     • Г Суфікс: функція автоматичного зливу (без суфікса для стандартного ручного зливу)

5. Основні переваги продукту

     • Подвійна ефективна фільтрація: передня відцентрова завихрена структура швидко відокремлює рідку воду та великі домішки, тоді як задній 5 мкм волокнистий фільтруючий елемент високої щільності перехоплює дрібний пил і частинки, досягаючи багатоступеневої глибокої очистки стисненого повітря.

     • Варіанти подвійного дренажу: Оснащений стандартним ручним дренажем для звичайного періодичного обладнання; додаткова версія з автоматичним дренажем (-D) для 24-годинного безперервного робочого обладнання, що дозволяє уникнути пропуску обслуговування вручну.

     • Модульний комбінований дизайн: Стандартна модульна структура підтримує безшовне з’єднання з регулятором тиску AR і масляним розчинником AL, вільно збираючи групи обробки джерел повітря з двох або трьох блоків, що зручно для встановлення обладнання та інтеграції трубопроводу.

     • Безпечна та візуальна робота: Оснащений захисною кришкою чашки для запобігання пошкодження чашки та розлітання уламків; вбудований дисплей різниці тиску інтуїтивно відображає стан засмічення елемента, нагадуючи користувачам про своєчасну заміну та обслуговування.

     • Широка адаптивність і стабільність: Стабільна робота в широкому діапазоні тиску 0,15 ~ 0,9 МПа та температурному середовищі -5 ~ 60 ℃, підходить для різноманітних важких промислових умов.

6. Типові сценарії застосування

     • Очищення магістрального трубопроводу повітряним компресором: Централізована фільтрація та очищення джерела повітря для основних газових контурів заводських цехів для покращення загальної якості повітря.

     • Автоматизація промислового обладнання: Підтримка очищення для автоматизованого обладнання, верстатів, пакувального обладнання та електронного виробничого обладнання для стабілізації пневматичної роботи.

     • Високоточні галузеві сценарії: Попереднє очищення джерела повітря для розпилення, зварювання, точних інструментів і лічильників, щоб уникнути впливу домішок на точність обробки.

     • Захист пневматичних компонентів: Використовується як передній фільтр для циліндрів, електромагнітних клапанів і пневматичних інструментів для зменшення зносу компонентів і продовження терміну служби.

7. Інструкції щодо щоденного технічного обслуговування

     • Регулярний дренаж: Періодично зливайте воду, що накопичилася в чашці фільтра, щоб переконатися, що рівень води нижче лінії попередження, і запобігти витіканню рідкої води вниз за течією.

     • Своєчасна заміна елементів: Замініть волокнистий фільтруючий елемент, коли різниця тиску повітря явно збільшиться або після 6-12 місяців регулярного використання, щоб забезпечити ефективність фільтрації.

     • Стандартна установка: Встановлюйте вертикально відповідно до позначки стрілки повітряного потоку на корпусі клапана, щоб забезпечити нормальну фільтрацію та водовідділення.

Резюме одним реченням

     Повітряний фільтр серії SOLIH AF використовує структуру подвійної відцентрової та волокнистої фільтрації з високоточним очищенням 5 мкм, подвійними режимами зливу та модульною комбінованою функцією, будучи найважливішим переднім компонентом очищення для промислових пневматичних систем очищення джерел повітря для захисту пневматичного обладнання, що йде далі.
