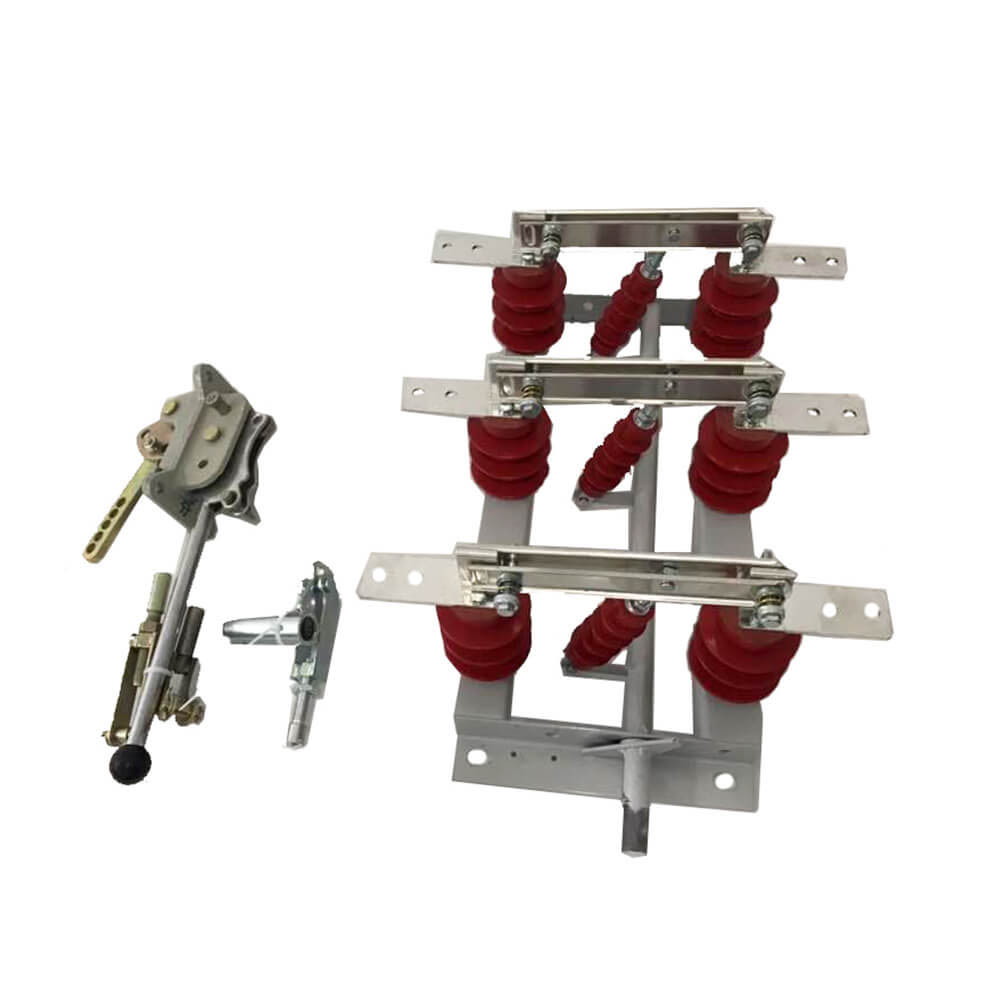

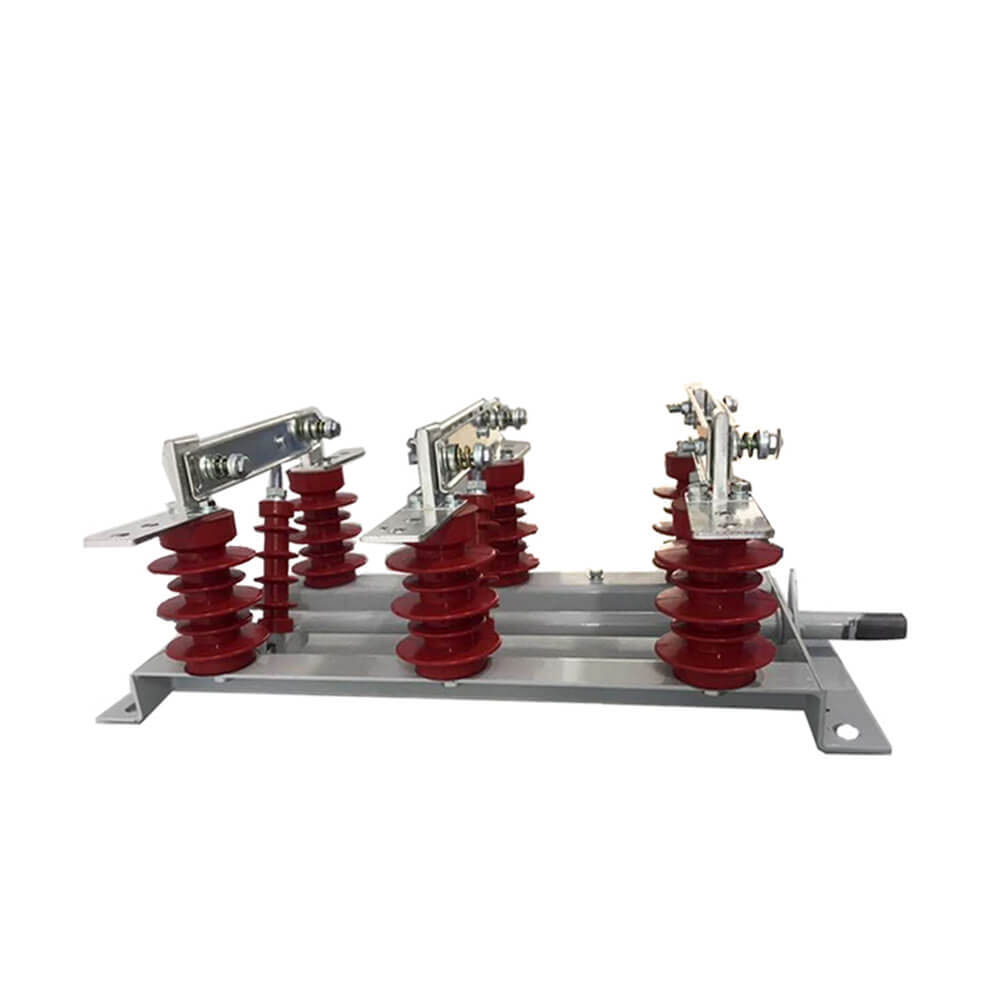

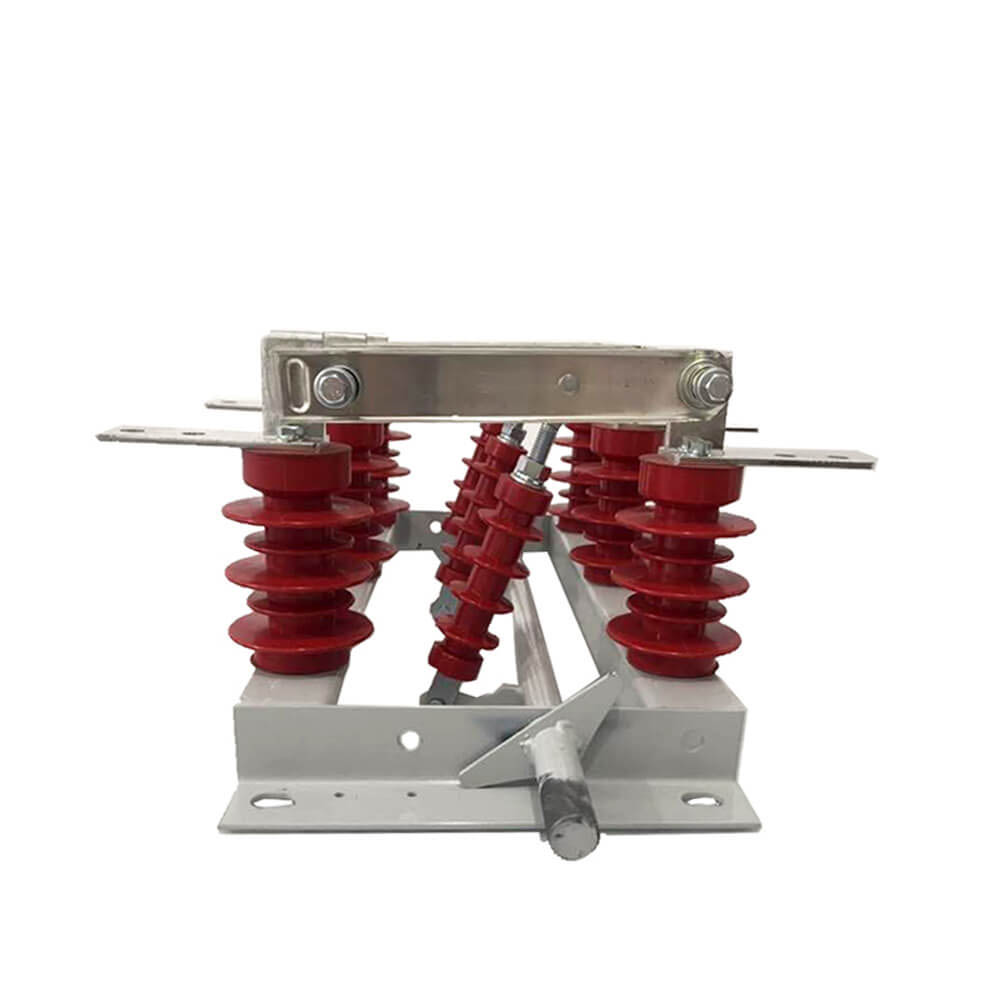

Струмопровідна частина вимикача типу ГН19-12/400, 630, 1000, 1250 закріплена на основі двома опорними ізоляторами для кожної фази. (Тип GN19-12C/400, 630, 1000, 1250 має один опорний ізолятор і один ізолятор із порцелянового корпусу.) Три фази встановлені паралельно, а провідна частина складається зі статичних контактів контактних ножів і контактотримачів (або струмопровідних стрижнів). Кожна фаза контактного ножа з'єднана з серединою зв'язувального ізолятора, зв'язувальний ізолятор і встановлений на основі шпинделя з'єднаний. Шпиндель з'єднаний з шатуном (надається користувачем) і рухомим механізмом типу CS6-1 через ручку. З’єднувальний контактний ніж складається з двох прорізних мідних пластин, які не тільки збільшують площу розсіювання тепла контактного ножа, щоб знизити нижню температуру, але також покращують механічну міцність контактного ножа, завдяки чому покращується динамічна стабільність перемикача. Один кінець контактного ножа кріпиться на контактній колодці (або на струмопровідному стрижні) болтом (машина Шоу). GN19-12/1000, 1250 у контакті з установкою магнітної фіксуючої пластини, плюс призначення магнітної фіксуючої пластини полягає в тому, що при великому струмі короткого замикання для посилення контактного ножа з двома пазами між| тяжіння. Роз’єднувачі GN19-12/400, 630 мають невелике обмеження по струму, тому немає потреби додавати пластину з магнітним блокуванням.
1. Ізоляція та безпека: після від’єднання встановлюється надійний ізоляційний зазор, щоб гарантувати, що
2. Перемикання лінії: перемикайте та підключайте лінію відповідно до експлуатаційних вимог.
3. Малострумове перемикання: використовується для перемикання невеликих струмів у ланцюзі, таких як зарядні струми втулок, шин, з’єднувачів, коротких кабелів, конденсаторні струми комутаційних конденсаторів вирівнювання напруги, циркуляційні струми під час подвійної комутації шини та струми збудження трансформаторів напруги.
4. Струм збудження трансформатора: залежно від конкретних обставин різних структурних типів, він може перемикати струм збудження холостого ходу трансформаторів певної потужності.
Типи ізоляторів середньої напруги
За способом монтажу ізолятори середньої напруги можна розділити на зовнішні та внутрішні:
- Зовнішні ізолятори середньої напруги: здатні протистояти природним факторам, таким як вітер, дощ, сніг, бруд, конденсат, лід і мороз, придатні для встановлення на зовнішніх платформах.
- Внутрішні ізолятори середньої напруги: придатні для внутрішніх середовищ, як правило, вимагають вищих характеристик ізоляції.
За структурою ізоляційної опори їх можна додатково розділити на:
- Одноколонний ізоляційний вимикач: безпосередньо використовуйте вертикальний простір під верхньою шиною як електричну ізоляцію, заощаджуючи простір, зменшуючи з’єднувальні провідники та забезпечуючи чіткі стани роз’єднання, особливо підходить для передачі надвисокої напруги.
- Ізоляційний перемикач з подвійною колонкою: підходить для більших вимог до струму, забезпечуючи більшу стабільність.
- Ізоляційний перемикач із трьома колонками: підходить для більш складних систем живлення, пропонуючи кращу здатність навантаження та надійність.
1: Функція безпечної ізоляції - під час обслуговування електричного обладнання забезпечує чіткий електричний розрив і точку відключення для забезпечення безпеки обслуговуючого персоналу.
2: Експлуатаційні обмеження - ізолювальний вимикач не може працювати під навантаженням; його не слід використовувати для розриву або замикання струмів навантаження або струмів короткого замикання. Роз'єднувачі, оснащені дугогасительной камерою, можуть працювати при малих навантаженнях і ненавантажених лініях.
Операція ввімкнення живлення: спочатку замкніть ізолятор, потім замкніть автоматичний вимикач або вимикач навантаження.
Операція вимкнення живлення: спочатку відкрийте автоматичний вимикач або вимикач навантаження, а потім відімкніть ізолювальний вимикач.
Вибираючи роздільний вимикач, переконайтеся, що його номінальна напруга, номінальний струм, струм динамічної стабільності та струм термостабільності відповідають вимогам застосування. Основна роль ізолятора полягає в роз’єднанні ланцюгів без струму навантаження, що забезпечує безпечне обслуговування. Перед використанням ізолятора переконайтеся, що автоматичний вимикач роз’єднав ланцюг.
Роз'єднувач не має спеціального дугогасного пристрою; не використовуйте його під навантаженням або в умовах короткого замикання, щоб забезпечити безпеку обладнання та персоналу.
 |
 |
 |

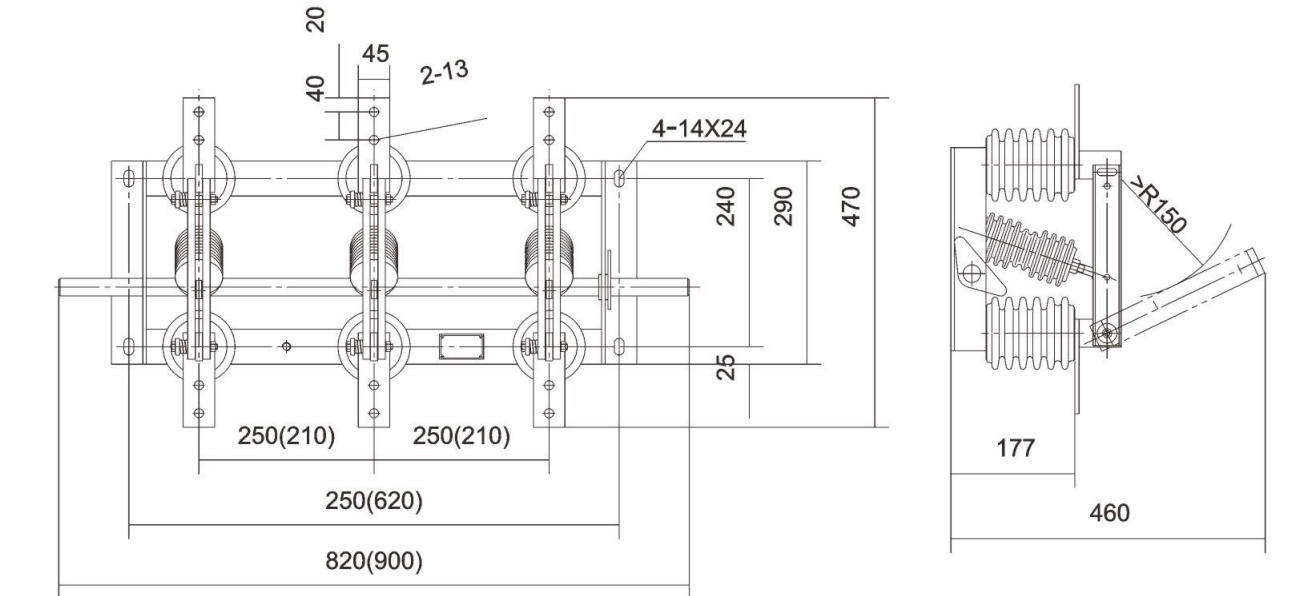

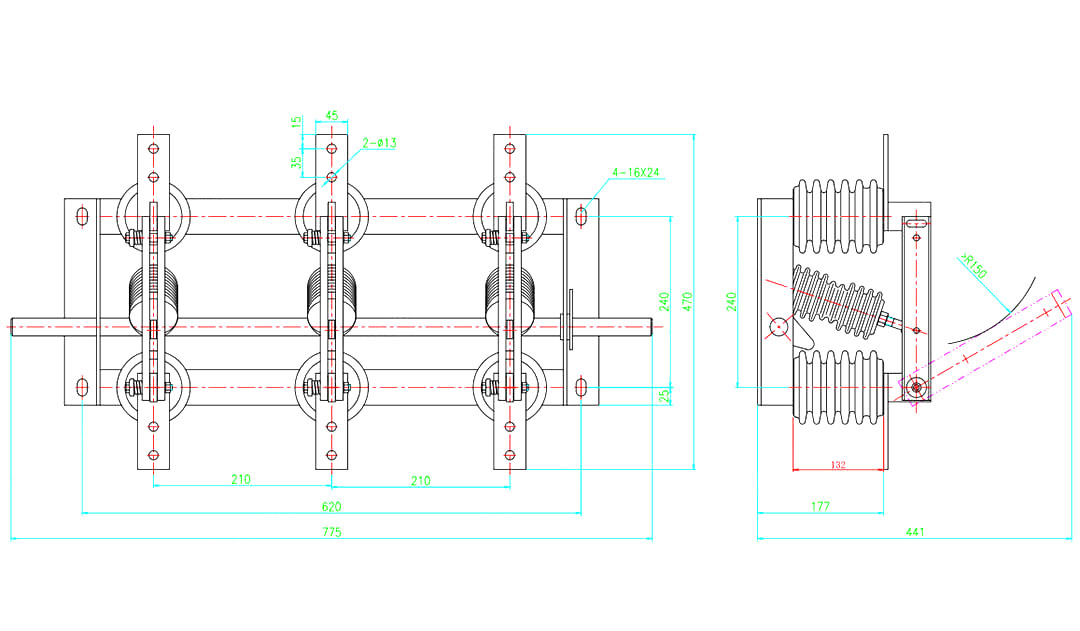

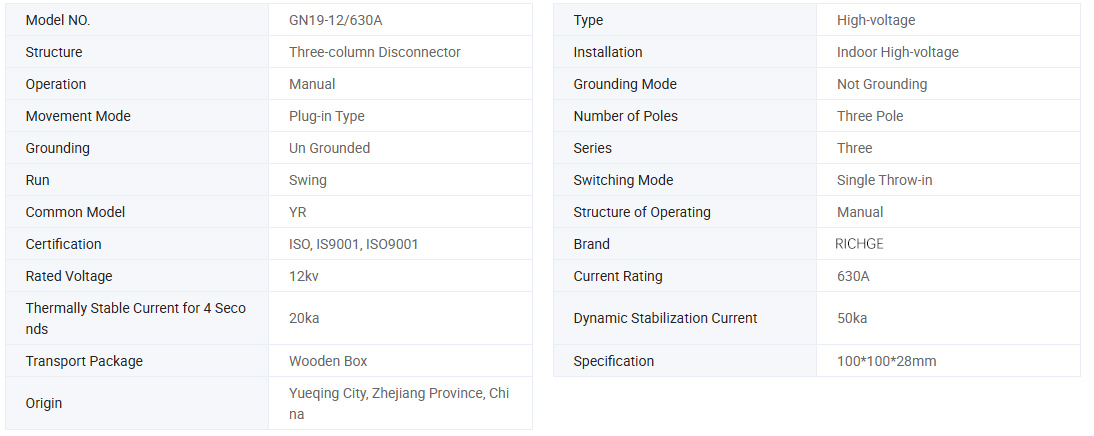

| Модель |
Номінальна напруга (кВ) |
Номінальний струм (А) |
Номінальний короткочасний струм (/4s) |
Номінальний піковий струм (те) |
| ГН19-12/400-12,5 |
12 | 400 | 12.5 | 31.5 |
| ГН19-12/630-20 |
12 | 630 | 20 | 50 |
| ГН19-12/1000-31,5 |
12 | 1000 | 31.5 | 80 |
| ГН19-12/1250-31,5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. Верхня межа температури навколишнього середовища +40 ℃, нижня межа -10 ℃, Примітка: дозволити зберігання та транспортування при -25 ℃
2. Висота не більше 1000м
3. Відносна вологість: середньодобова не більше 95%, середньомісячна не більше 90%
4. Тиск водяної пари: середньодобове значення не перевищує 2,2 × 10-3 МПа, середньомісячне значення не перевищує 1,8 × 10-3 МПа
5. Навколишнє повітря має бути вільним від корозійних або горючих газів, водяної пари та інших очевидних забруднень.
6. Відсутність регулярної та сильної вібрації.
Примітка. Проконсультуйтеся з виробником, щоб вирішити проблему, якщо вона не відповідає наведеним вище умовам
●Прийняти OEM&ODM: ТАК
●Сертифікат: CE, звіти про випробування
●Термін виготовлення: 7~ 12 робочих днів
●Гарантійний термін: 12 місяців
●Термін доставки: 15 днів
●Під час замовлення цього вимикача вкажіть характеристики моделі, номінальну напругу, номінальний струм та інші технічні дані.
●Якщо є особливі вимоги, ви можете домовитися про їх вирішення.
