Будова і принцип роботи
GN19-12 Внутрішні роз’єднувачі. Роз’єднувач високої напруги

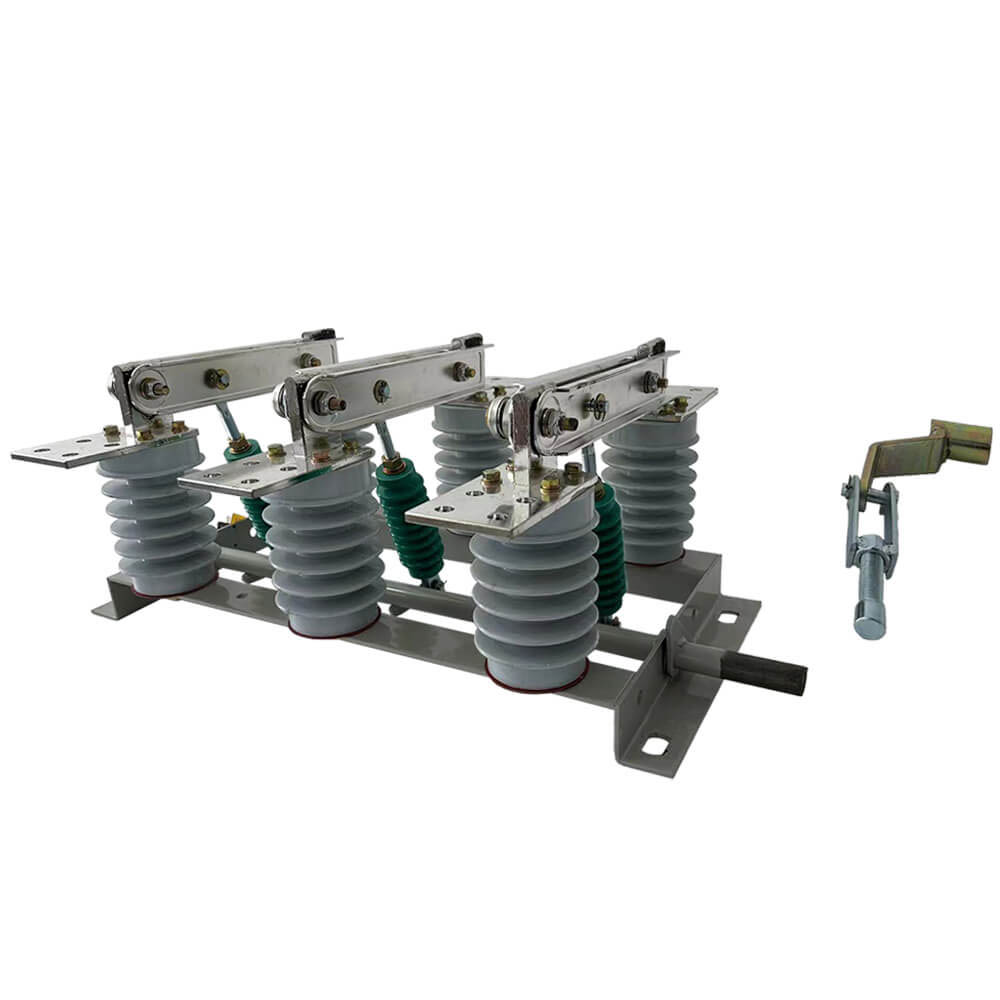

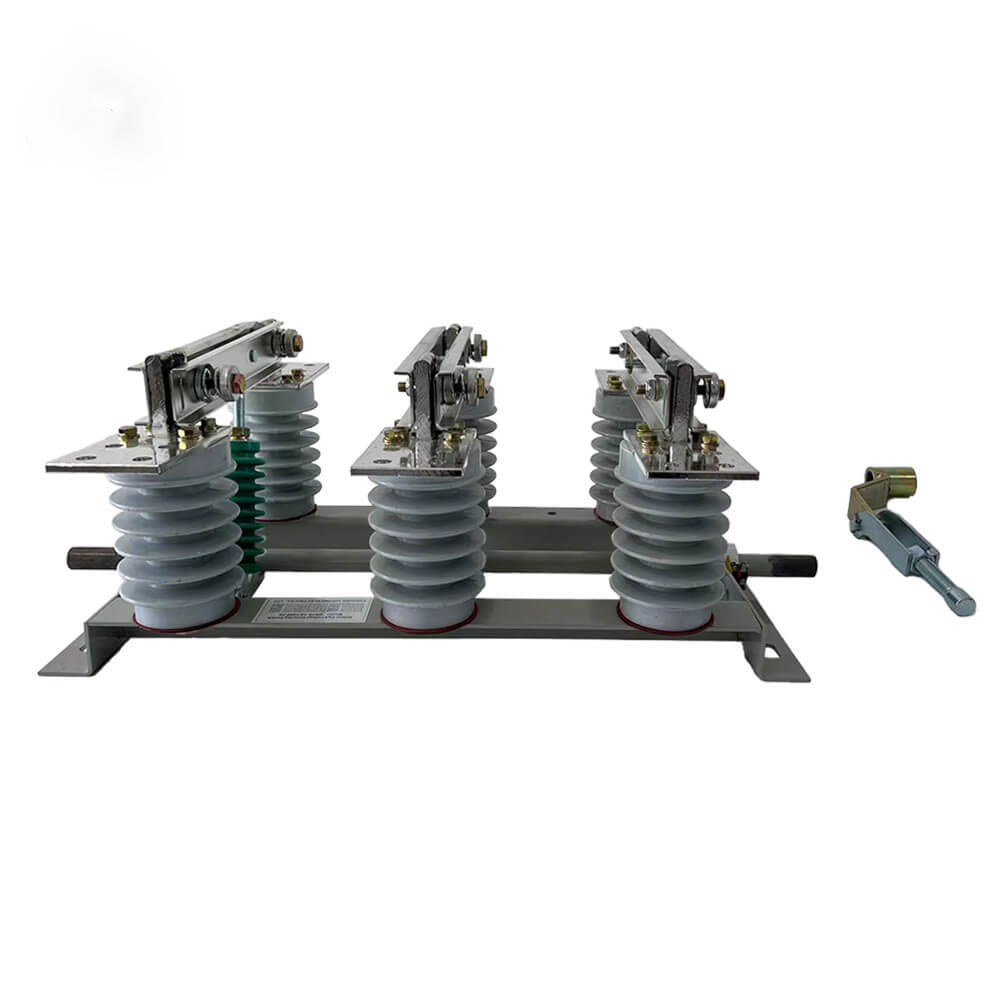

Внутрішні високовольтні роз’єднувачі серії GN19-12, 12C (далі – роз’єднувачі) – пристрої для внутрішнього застосування на номінальну напругу 12 кВ, трифазний змінний струм 60 Гц, використовуються для розділення та замикання ланцюгів при наявності напруги та відсутності навантаження.

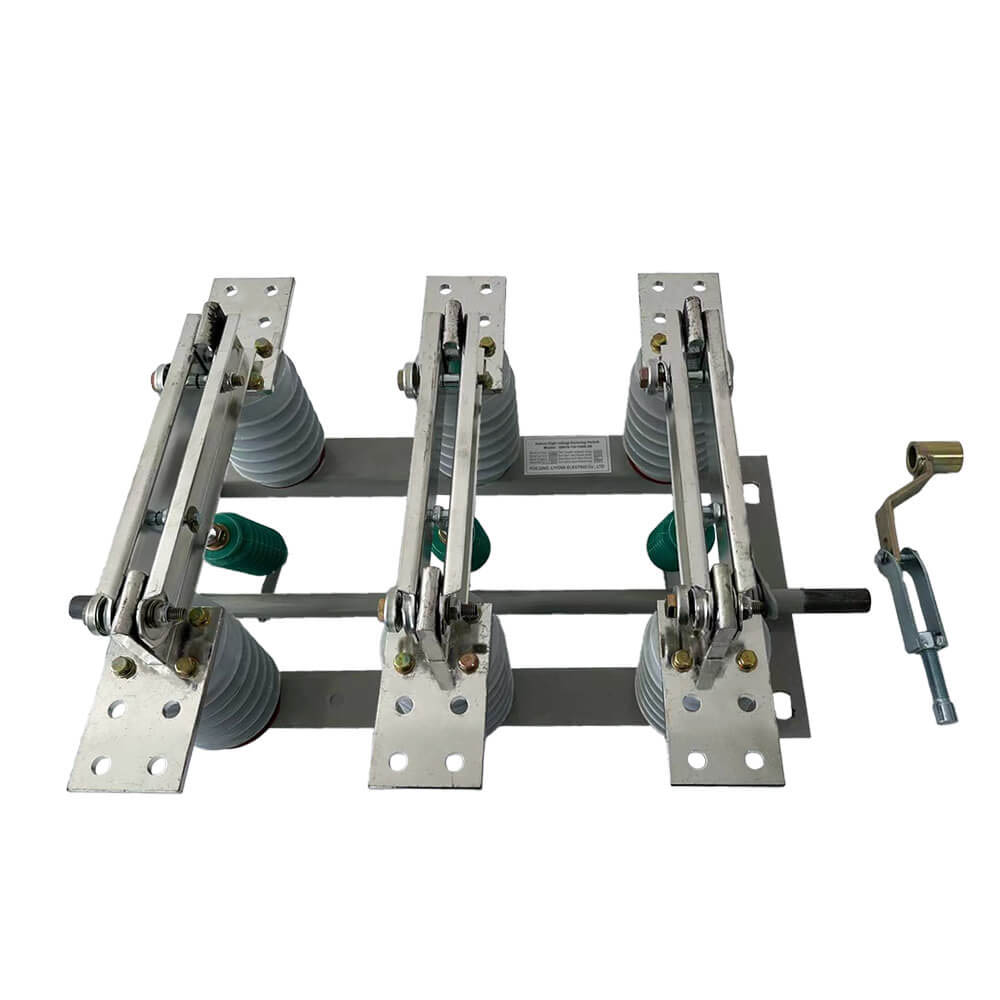

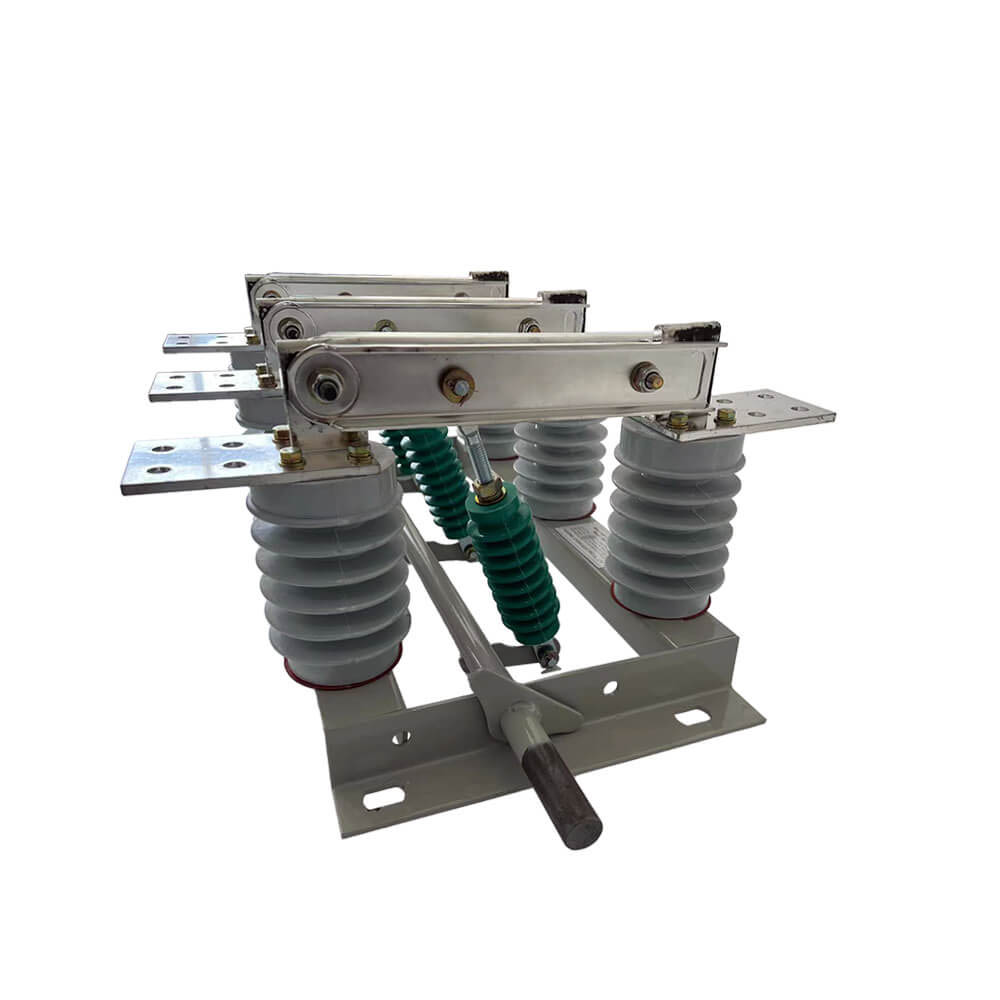

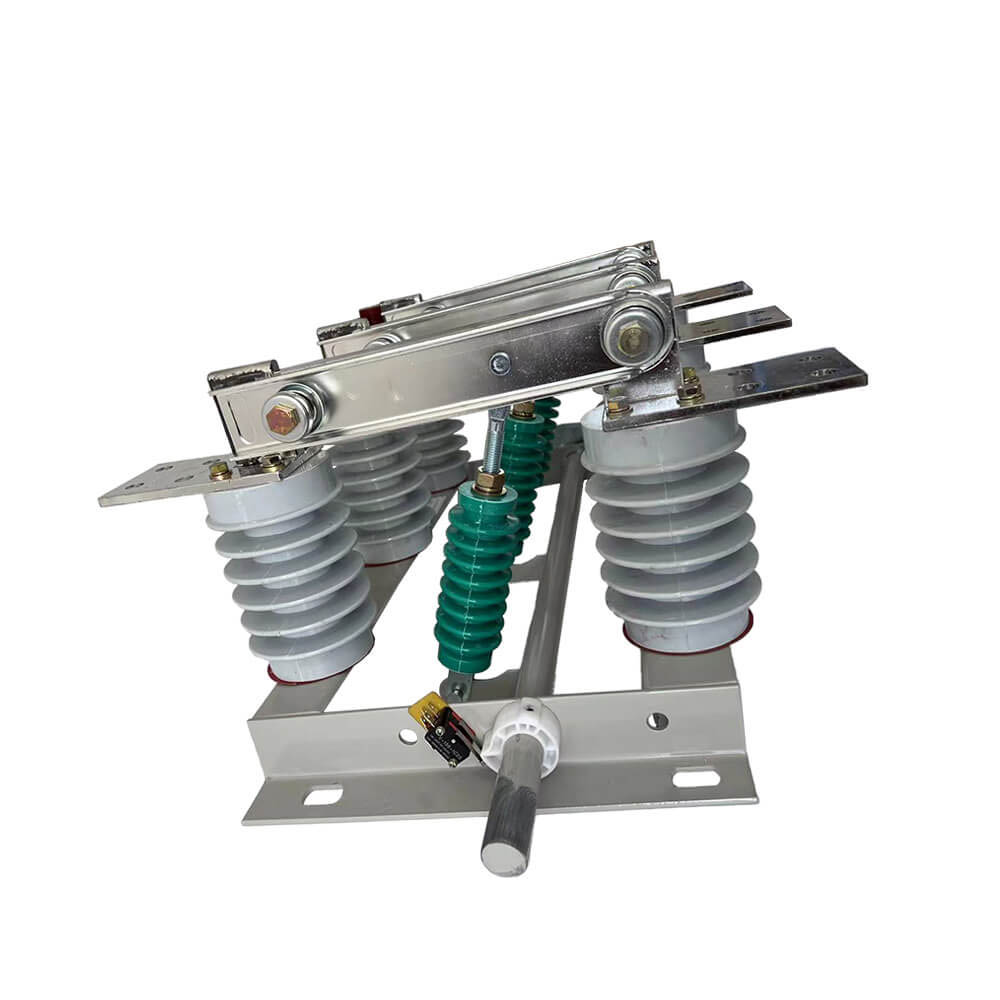

Ця серія ізоляційних вимикачів є триполюсним типом, що складається з базової рами, обертового вала та важеля, ізолятора порцелянової стійки, ножа воріт та з’єднувальної плати. Обертовий вал розміщений на рамі-основі, на якій приварені три пари важелів, шийка важелів з шиберним ножем через порцеляновий ізолятор тяги. Вал виходить з нижньої рами, і будь-яка його частина може бути з’єднана з робочим механізмом.

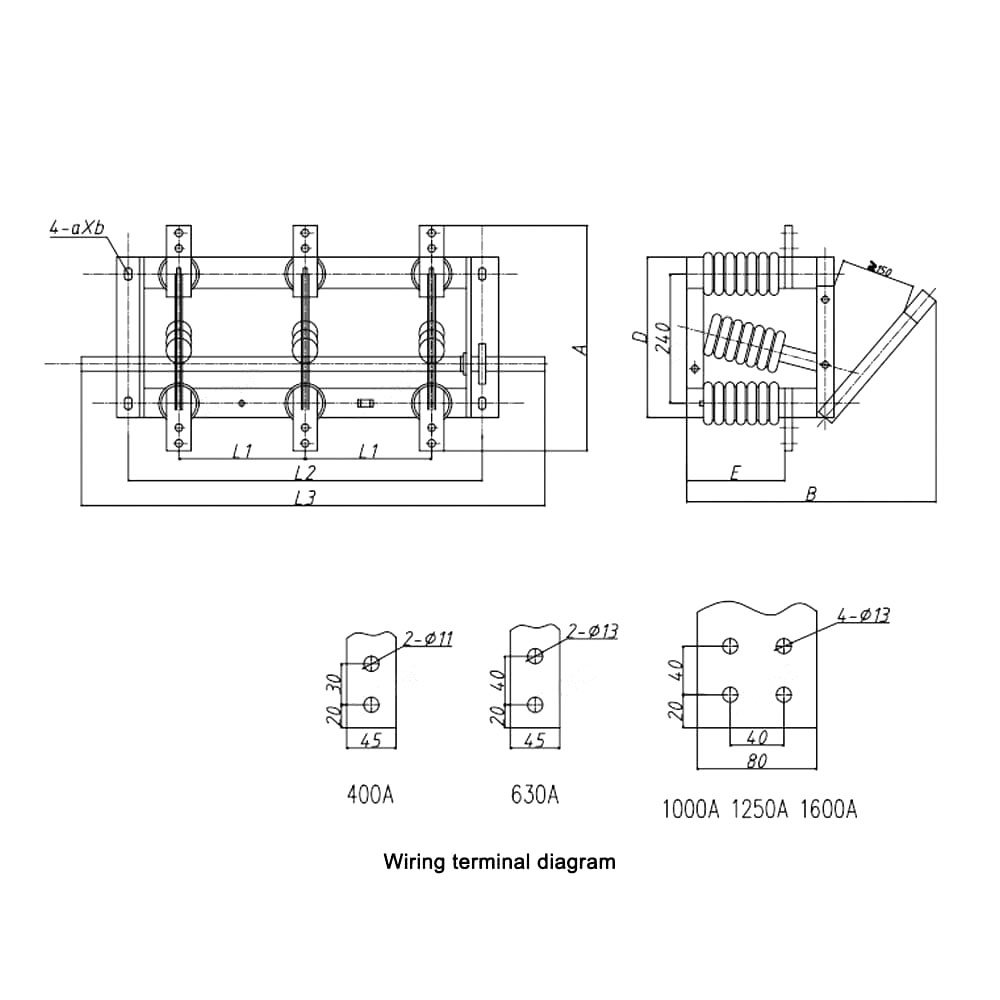

Струмопровідна частина вимикача типу ГН19-12/400, 630, 1000, 1250 закріплена на основі двома опорними ізоляторами для кожної фази. (Тип GN19-12C/400, 630, 1000, 1250 має один опорний ізолятор і один ізолятор із порцелянового корпусу.) Три фази встановлені паралельно, а провідна частина складається зі статичних контактів контактних ножів і контактотримачів (або струмопровідних стрижнів). Кожна фаза контактного ножа з'єднана з серединою зв'язувального ізолятора, зв'язувальний ізолятор і встановлений на основі шпинделя з'єднаний. Шпиндель з'єднаний з шатуном (надається користувачем) і рухомим механізмом типу CS6-1 через ручку. З’єднувальний контактний ніж складається з двох прорізних мідних пластин, які не тільки збільшують площу розсіювання тепла контактного ножа, щоб знизити нижню температуру, але також покращують механічну міцність контактного ножа, завдяки чому покращується динамічна стабільність перемикача. Один кінець контактного ножа кріпиться на контактній колодці (або на струмопровідному стрижні) болтом (машина Шоу). GN19-12/1000, 1250 у контакті з установкою магнітної фіксуючої пластини, плюс призначення магнітної фіксуючої пластини полягає в тому, що при великому струмі короткого замикання для посилення контактного ножа з двома пазами між| тяжіння. Роз’єднувачі GN19-12/400, 630 мають невелике обмеження по струму, тому немає потреби додавати пластину з магнітним блокуванням.
 |
 |
 |

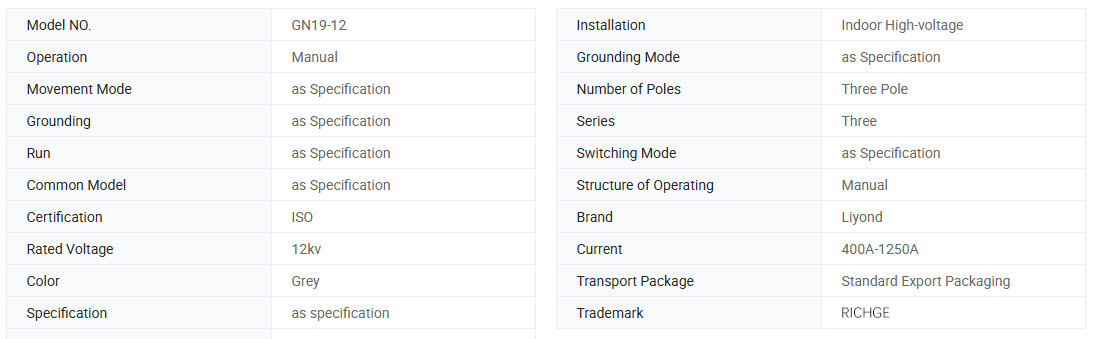

| Модель |
Номінальна напруга (кВ) |
Номінальний струм (А) |
Номінальний короткочасний струм (/4s) |
Номінальний піковий струм (те) |
| ГН19-12/400-12,5 |
12 | 400 | 12.5 | 31.5 |
| ГН19-12/630-20 |
12 | 630 | 20 | 50 |
| ГН19-12/1000-31,5 |
12 | 1000 | 31.5 | 80 |
| ГН19-12/1250-31,5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. Верхня межа температури навколишнього середовища +40 ℃, нижня межа -10 ℃, Примітка: дозволити зберігання та транспортування при -25 ℃
2. Висота не більше 1000м
3. Відносна вологість: середньодобова не більше 95%, середньомісячна не більше 90%
4. Тиск водяної пари: середньодобове значення не перевищує 2,2 × 10-3 МПа, середньомісячне значення не перевищує 1,8 × 10-3 МПа
5. Навколишнє повітря має бути вільним від корозійних або горючих газів, водяної пари та інших очевидних забруднень.
6. Відсутність регулярної та сильної вібрації.
Примітка. Проконсультуйтеся з виробником, щоб вирішити проблему, якщо вона не відповідає наведеним вище умовам
Інструкції із замовлення ● Прийняти OEM і ODM: ТАК
●Сертифікат: CE, звіти про випробування
●Термін виготовлення: 7~ 12 робочих днів
●Гарантійний термін: 12 місяців
●Термін доставки: 15 днів
●Під час замовлення цього вимикача вкажіть характеристики моделі, номінальну напругу, номінальний струм та інші технічні дані.
● Якщо є особливі вимоги, ви можете домовитися про їх вирішення.
